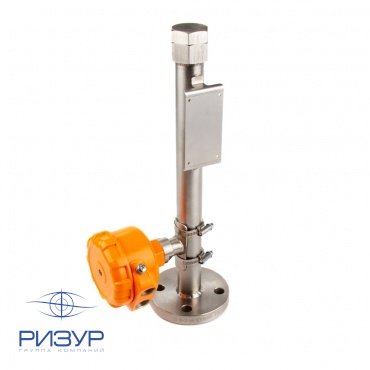

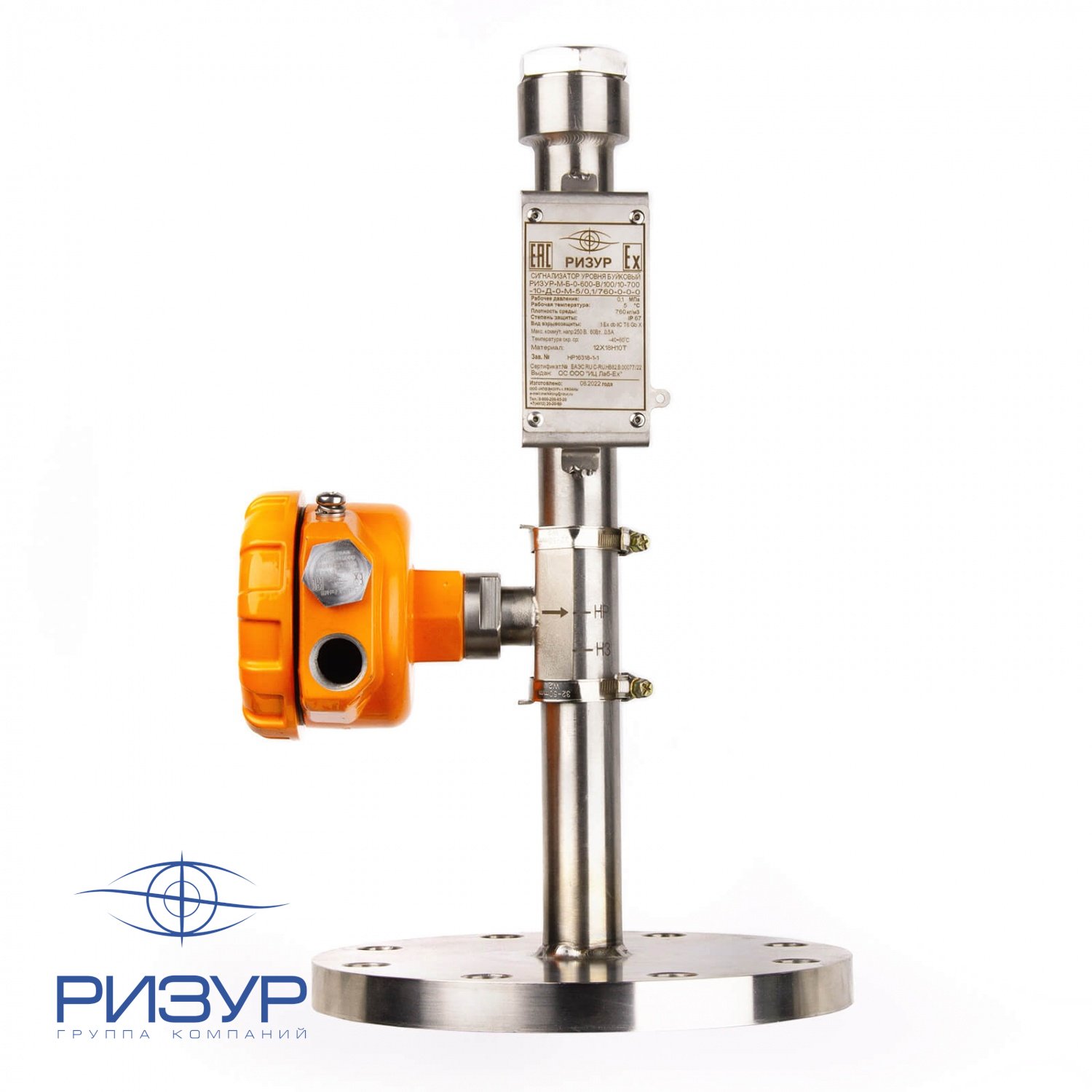

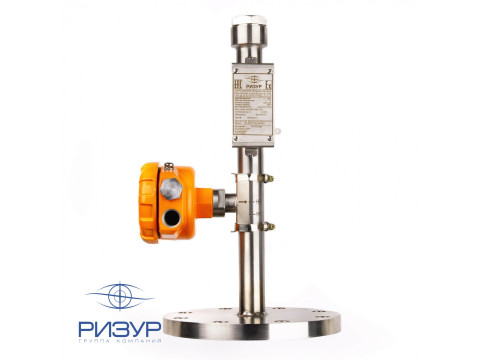

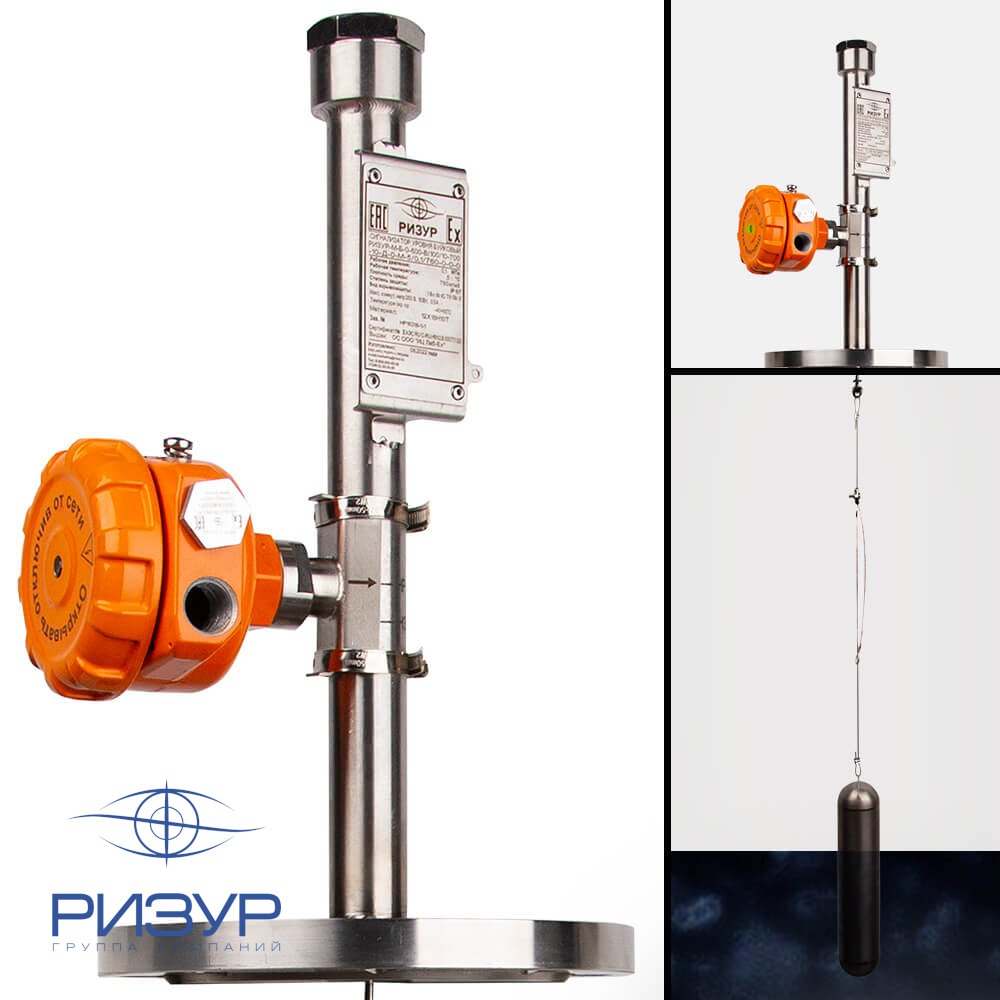

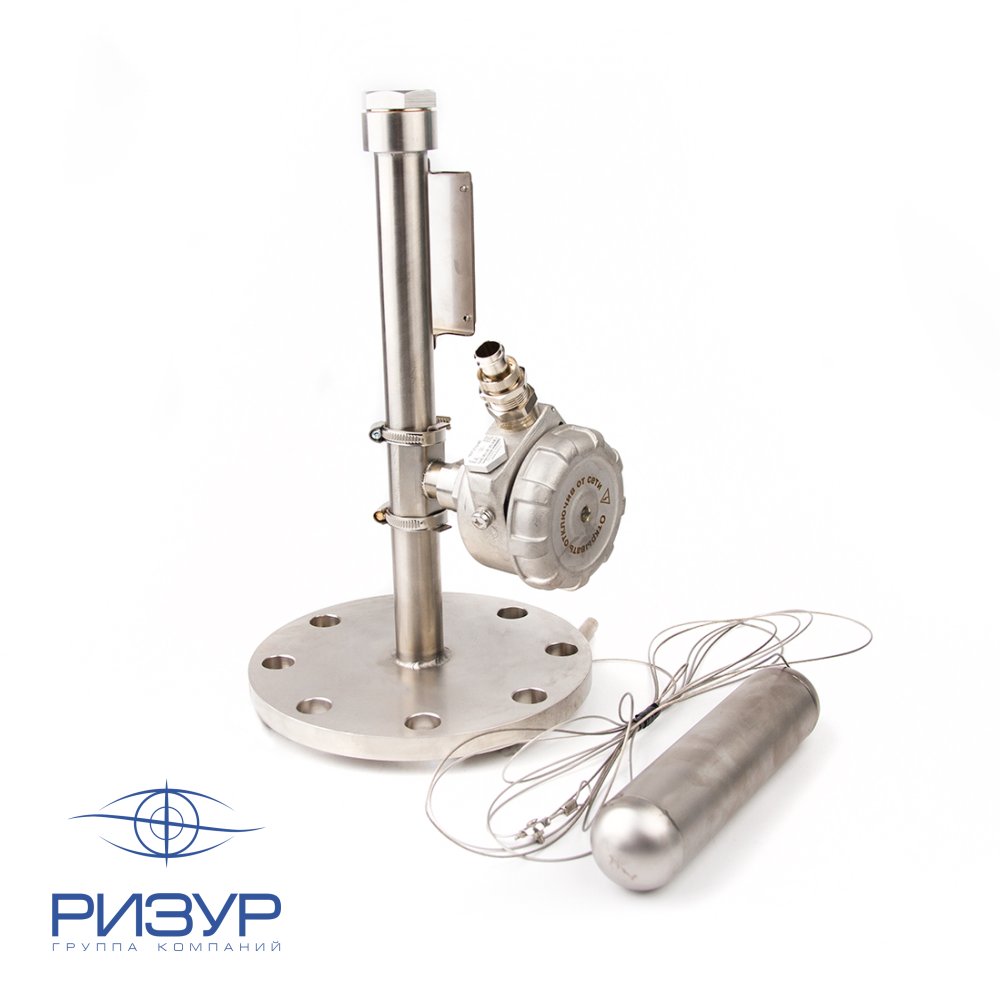

Сигнализатор уровня понтонный (буйковый) РИЗУР-М-П(Б)
- Надежная работа в резервуарах любого типа
- Высокая температурная стойкость — выдерживают температуру рабочей среды до +400 °C.
- Взрывозащищенные исполнения с маркировками 0Ex ia IIC T6 Ga X и 1Ex db IIC T6 Gb X
- Широкие возможности подключения
- Устойчивость к агрессивным средам
- Разнообразие выходных сигналов — сухой контакт, 4–20 мА, NAMUR
- Повышенная степень защиты корпуса — стандарт IP65, по заказу — IP67 или IP68.
- Простота настройки и обслуживания
Понтонный сигнализатор уровня РИЗУР-М-П производства ООО «НПО РИЗУР» предназначен для контроля верхнего уровня нефтепродуктов в резервуарах с плавающим понтоном. Буйковый сигнализатор уровня РИЗУР-М-Б предназначен для контроля верхнего уровня нефтепродуктов в резервуарах без понтона. РИЗУР-М-Б может устанавливаться непосредственно на резервуар или использоваться с уровнемерной байпасной колонкой РИЗУР-КБУ.
РИЗУР-М-П и РИЗУР-М-Б изготавливаются из нержавеющей стали или алюминия и эксплуатируются при температуре окружающей среды в диапазоне от - 40 до + 60 °C и от - 60 до + 60 °C (по согласованию).

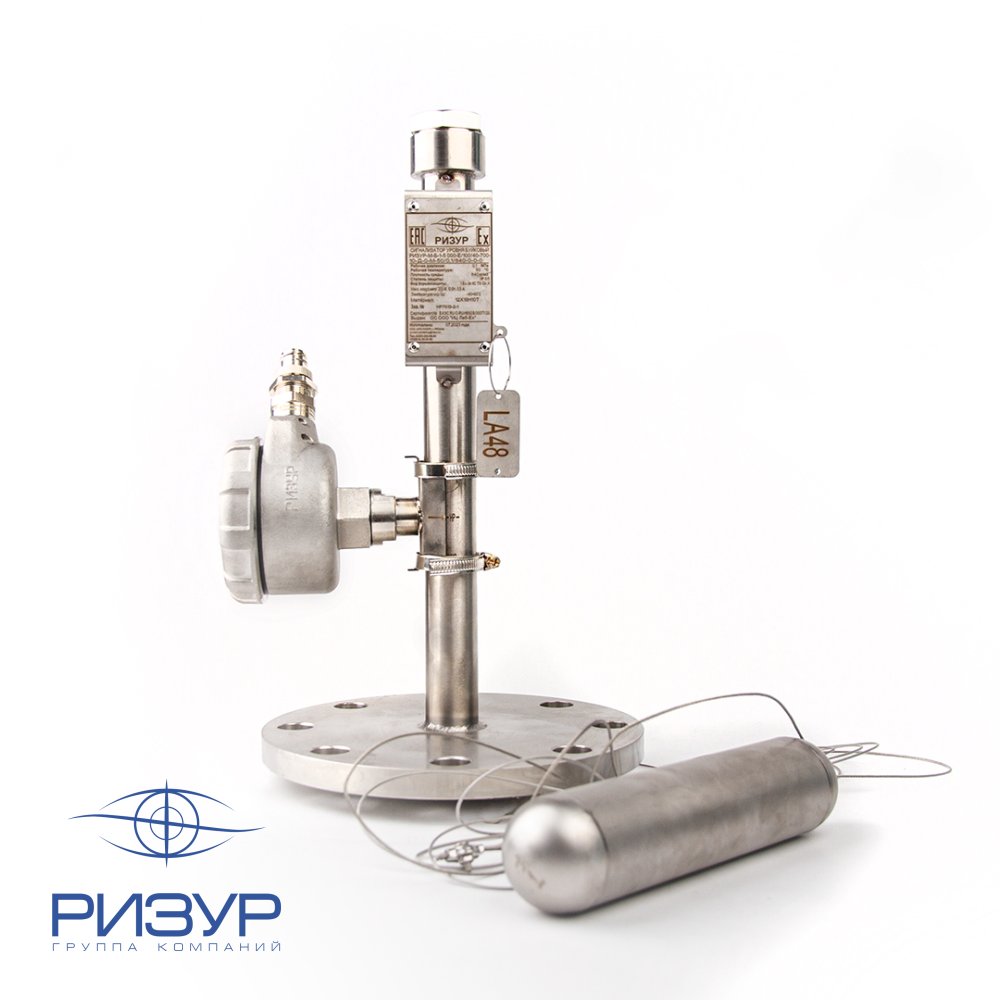

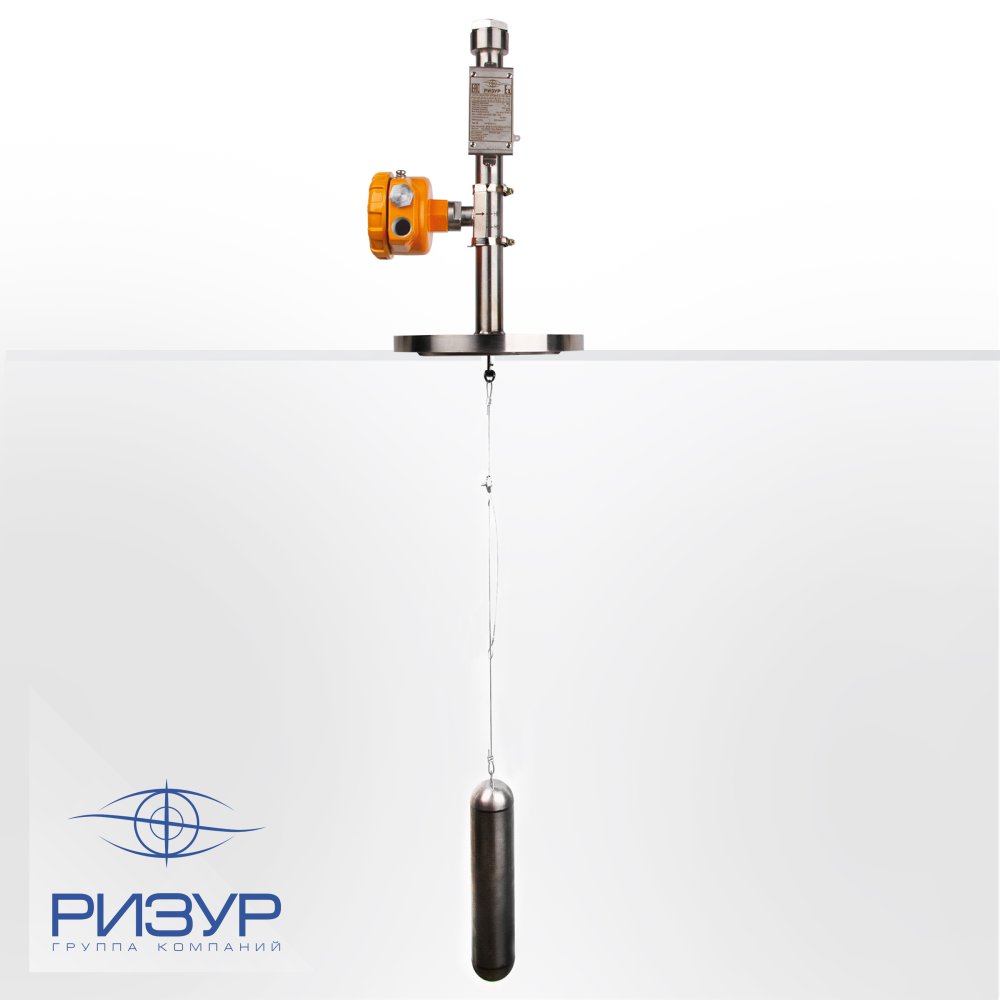

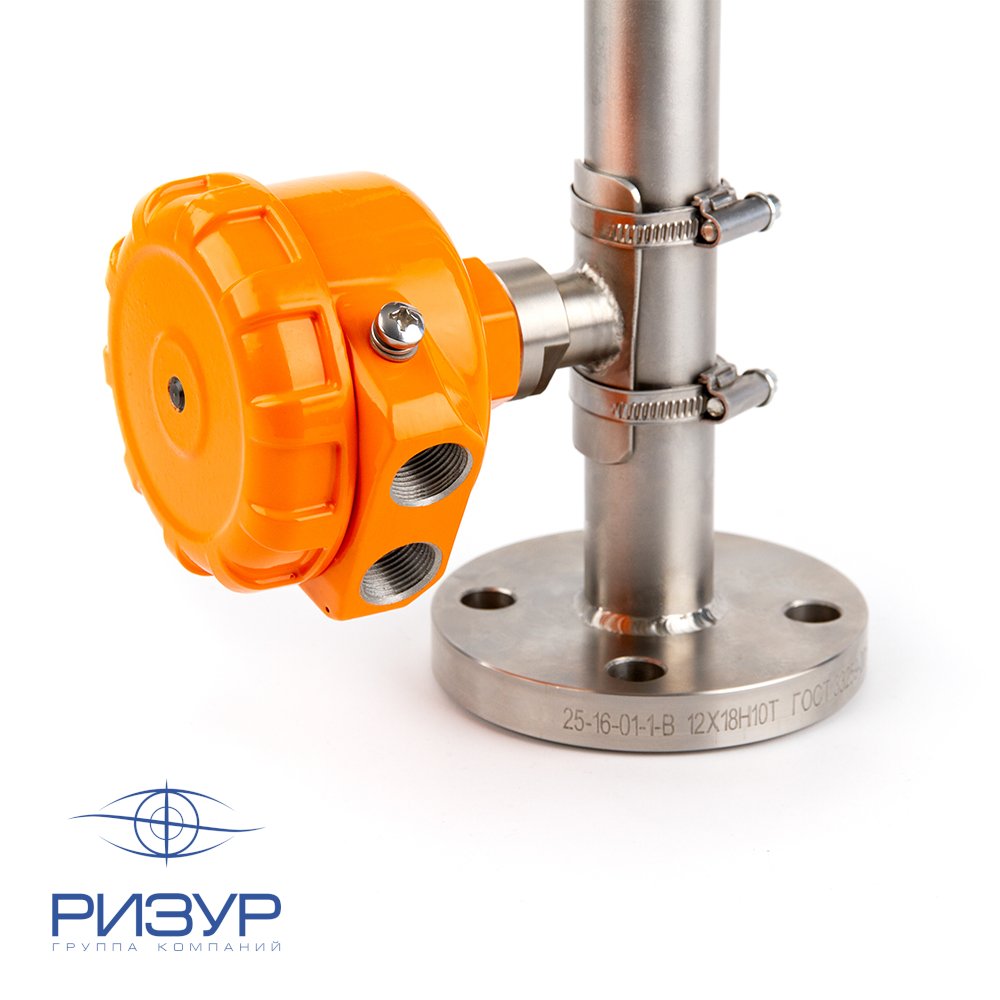

Сигнализатор уровня РИЗУР-М-П состоит из взрывозащищенного корпуса, направляющей трубы и груза, подвешенного на тросе к штоку. Сигнализатор уровня РИЗУР-М-Б состоит из взрывозащищенного корпуса, направляющей трубы и поплавка, подвешенного на тросе к штоку. Взрывозащищенный корпус двух типов сигнализаторов прикреплен к направляющей трубе с помощью хомутов, что позволяет настроить положение геркона по отношению к постоянному магниту (НЗ, НР). В корпусе сигнализатора расположены кабельный ввод и клеммная колодка для ввода и подключения сигнального кабеля. Герметичность крышки обеспечивается уплотнительным кольцом.
Принцип работы
| В направляющей трубе сигнализаторов уровня РИЗУР-М-П и РИЗУР-М-Б находится подвижный шток с установленным внутри постоянным магнитом. Шток подвешен к верхнему краю направляющей трубы на пружине. Снизу к штоку на тросе прикреплен груз (РИЗУР-М-П) или поплавок (РИЗУР-М-Б). В корпусе сигнализатора закреплен геркон, изменяющий свое состояние под воздействием магнитного поля (замкнут или разомкнут). | |

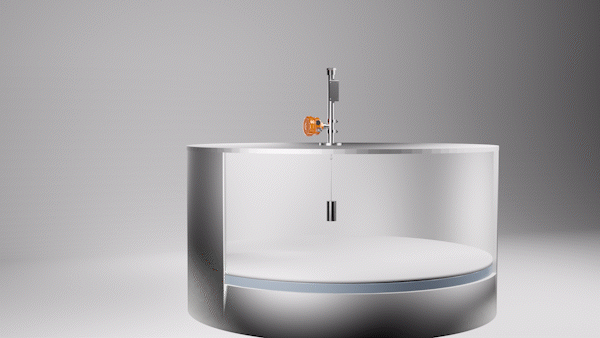

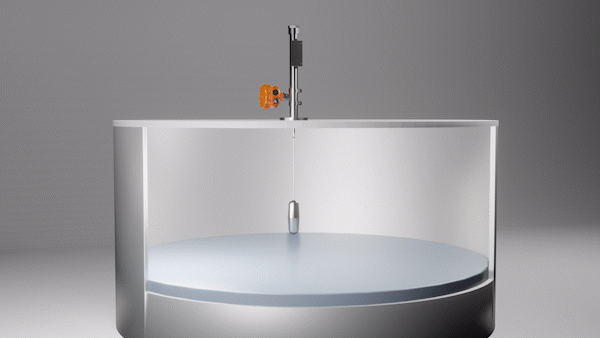

| Понтонный сигнализатор РИЗУР-М-П | Буйковый сигнализатор РИЗУР-М-Б |
|
|
|
| При подъеме уровня жидкости понтон на ее поверхности толкает подвешенный груз вверх. Шток с магнитом, под действием пружины, понимается вверх. Магнит, проходя мимо корпуса сигнализатора, приводит в действие геркон. | При подъеме уровня жидкости поплавок, находящийся в разделе фаз: жидкость-газ, поднимается вверх. Шток с магнитом, под действием пружины, поднимается вверх. Магнит, проходя мимо корпуса сигнализатора, приводит в действие геркон. |
Технические характеристики
| Материал корпуса | алюминий, нержавеющая сталь |
| Температура рабочей среды, °С | - 60…+ 400 |
| Давление рабочей среды, МПа | до 6,3 |
| Материал контактирующий с измеряемой средой | нерж. сталь AISI 304, 321, титан и др. |
| Макс. допустимое напряжение на контактах, В | 60 |
| Макс. коммутируемый ток, А | 0,5 |
| Максимальная нагрузка на контакты, Вт | 4 |
| Температура окружающей среды, °С | -60...+60 -60...+75 |
| Ориентация в пространстве | вертикальная |
| Степень защиты корпуса | IP65, IP67, IP68 (по специальному заказу) |
| Выходной сигнал | сухой контакт, 4…20 мА, NAMUR |
| Маркировка взрывозащиты | без взрывозащиты 0 Ex ia llC T6 Ga X, 1 Ex db llC T6 Gb X |
| Подключение к процессу | резьбовое (не менее М32), фланцевое (не менее DN25) |
| Средний срок службы, лет | 10 |
Буйковый сигнализатор уровня РИЗУР-М-Б
| Материал корпуса | алюминий, нержавеющая сталь |
| Температура рабочей среды, °С | - 60… + 400 |
| Давление рабочей среды, МПа | 1,6; 2,5 |
| Минимальная плотность измеряемой среды, кг/м3 | 700 |
| Материал контактирующий с измеряемой средой | нерж. сталь AISI 304, 321, титан и др. |
| Макс. допустимое напряжение на контактах, В | 60 |
| Макс. коммутируемый ток, А | 0,5 |
| Максимальная нагрузка на контакты, Вт | 4 |
| Температура окружающей среды, °С | - 40…+60 - 60….+60 |
| Ориентация в пространстве | вертикальная |
| Степень защиты корпуса | IP65, IP67, IP68 (по специальному заказу) |
| Выходной сигнал | сухой контакт, 4…20 мА, NAMUR |
| Маркировка взрывозащиты | без взрывозащиты 0 Ex ia llC T6 Ga X, 1 Ex db llC T6 Gb X |
| Подключение к процессу | фланцевое (не менее DN80) |
| Средний срок службы, лет | 10 |
