Альфа-бета радиометры для измерений малых активностей УМФ-2000
| Номер в ГРСИ РФ: | 16297-18 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
Альфа-бета радиометры для измерений малых активностей УМФ-2000 (далее -радиометры) предназначены для измерений активности альфа- и бета-излучающих радионуклидов в счетных образцах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16297-18 |
| Действует | по 21.11.2028 |
| Наименование | Альфа-бета радиометры для измерений малых активностей |
| Модель | УМФ-2000 |
| Модификации |
ФВКМ.412121.001 01 ФВКМ.412121.001-01 02 ФВКМ.412121.001-02 |
| Приказы |
№1350 от
10.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1484 от
27.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1867 от
14.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 39acd218-25d0-bd44-39fa-4a62f3c35cef |
Производитель / Заявитель
ООО НПП «Доза», РОССИЯ, 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д. 4
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ФВКМ.412121.001 МП ГСИ. Альфа-бета радиометры для измерений малых активностей УМФ-2000. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1301
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1287 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
16297-18: Описание типа
2018-16297-18.pdf
|
Скачать | 216 КБ | |
|
16297-18: Методика поверки
2018-mp16297-18.pdf
Файл устарел
|
Скачать | 682.7 КБ | |
|
16297-18: Описание типа
2026-16297-18.pdf
Файл устарел
|
Скачать | 332.1 КБ | |
|
16297-18: Методика поверки
ФВКМ.412121.001 МП
2018-mp16297-18-1.pdf
|
Скачать | 682.7 КБ | |
|
16297-18: Описание типа
2018-16297-18-1.pdf
Файл устарел
|
Скачать | 216 КБ | |
|
16297-18: Описание типа
2026-16297-18-1.pdf
Файл устарел
|
Скачать | 388.9 КБ | |
|
16297-18: Методика поверки
ФВКМ.412121.001 МП
2018-mp16297-18-2.pdf
Файл устарел
|
Скачать | 682.7 КБ | |
|
16297-18: Описание типа
2026-16297-18-2.pdf
|
Скачать | 388.9 КБ | |
|
16297-18: Описание типа
2026-16297-18-3.pdf
|
Скачать | 290.6 КБ |
Описание типа
Назначение
Альфа-бета радиометры для измерений малых активностей УМФ-2000 (далее -радиометры) предназначены для измерений активности альфа- и бета-излучающих радионуклидов в счетных образцах.
Радиометры также могут использоваться при измерениях, выполняемых по соответствующим аттестованным методикам измерений, для определения:
- суммарной активности бета-излучающих нуклидов в счетных образцах из проб пищевых продуктов, почвы, воды, на воздушных фильтрах и сорбентах, а также измерения активности нуклидов в пробах, полученных после селективной радиохимической экстракции;
- суммарной активности альфа-излучающих нуклидов в «толстых» и «тонких» счетных образцах проб объектов окружающей среды.
Описание
Принцип действия радиометра основан на преобразовании в полупроводниковом детекторе энергии альфа- и бета-частиц в последовательность электрических импульсов, количество которых пропорционально активности радионуклидов в исследуемых пробах.
Измеряется за определённый интервал времени число импульсов, поступающих с детектора, и рассчитывается активность радионуклидов в исследуемых пробах.
Для снижения вклада в результат измерений внешнего радиоактивного фона используется пассивная и активная защита детектора.
Радиометры применяются в лабораториях, контролирующих содержание радионуклидов в природной и питьевой воде, пищевых продуктах и объектах окружающей среды.
Радиометры выпускаются в трех исполнениях, которые отличаются применяемыми детекторами и устройством подачи счетных образцов:
- основное исполнение ФВКМ.412121.001 - детектор площадью 500 мм2, устройство подачи «барабанного» типа (одновременная загрузка четырёх образцов);
- исполнение 01 ФВКМ.412121.001-01 - детектор площадью 1000 мм2, устройство подачи «ящичного» типа (загрузка одного образца);
- исполнение 02 ФВКМ.412121.001-02 - детектор площадью 500 мм2, устройство подачи «ящичного» типа (загрузка одного образца).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате, состоящий из арабских цифр по системе нумерации изготовителя, наносится на заднюю панель корпуса радиометра методом лазерной гравировки.
Общий вид радиометров представлен на рисунках 1 и 2.
Радиометры опломбируются в соответствии с конструкторской документацией ФВКМ.412121.001 мастичной пломбой.
Место нанесения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунке 3.

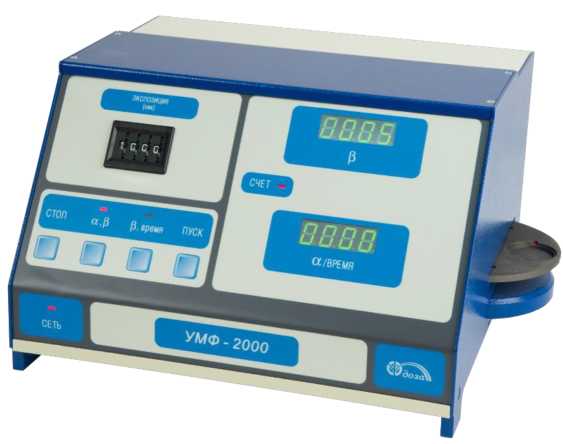

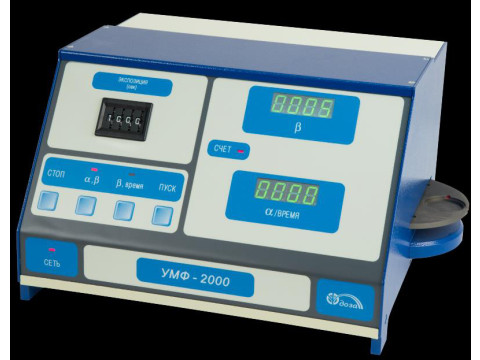

Рисунок 1 - Общий вид радиометров основного исполнения ФВКМ.412121.001

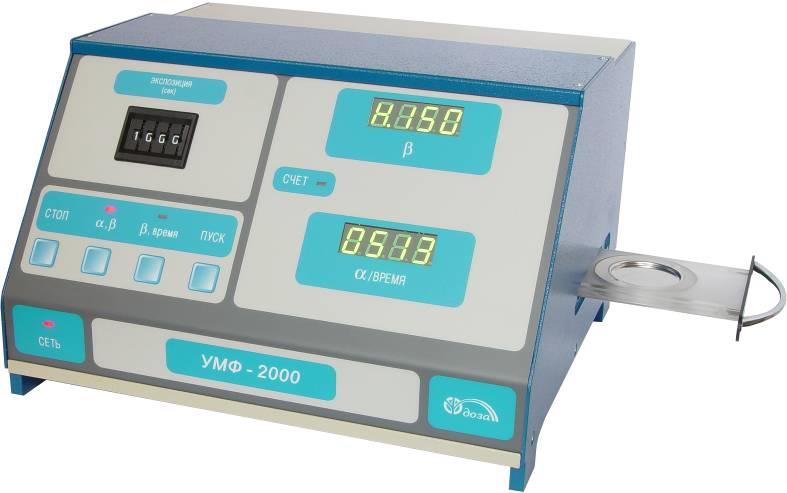

Рисунок 2 - Общий вид радиометров исполнения 01 ФВКМ.412121.001-01 и исполнения 02 ФВКМ.412121.001-02

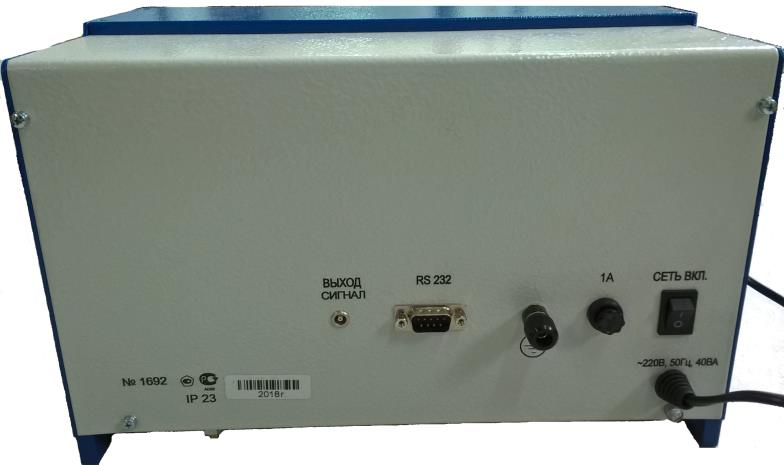

Рисунок 3 - Место нанесения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа
Программное обеспечение
Используемое в радиометрах программное обеспечение (далее - ПО) состоит из двух ПО:
- встроенного по в виде программного кода, записанного в постоянное запоминающее устройство;
- вспомогательного прикладного ПО «УМФ-2000», предназначенного
для автоматизации обработки данных, формирования протоколов и отчетов, хранения измеренных данных в архиве.
Метрологически значимой частью является встроенное ПО. Модификация или замена ПО возможна только после вскрытия радиометра на предприятии-изготовителе с помощью специальных аппаратных средств.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: Встроенное ПО Прикладное ПО |
- УМФ-2000 |
|
Номер версии (идентификационный номер) ПО Встроенное ПО Прикладное ПО |
V1.1.XXX* V2.XX |
|
Цифровой идентификатор ПО Встроенное ПО Прикладное ПО |
- e1083cd58ca19c706c93ca1680f8e8b6 |
|
Алгоритм вычисления цифрового идентификатора Встроенное ПО Прикладное ПО |
-MD5 |
|
* «X» - относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергии регистрируемого альфа-излучения, кэВ |
от 3 500 до 10 000 |
|
Диапазон энергии регистрируемого бета-излучения, кэВ |
от 50 до 3 500 |
|
Диапазон измерений активности, Бк: - альфа-излучения - бета-излучения |
от 0,01 до 103 от 0,1 до 3-103 |
|
Пределы допускаемой основной относительной погрешности измерений активности в плоских источниках, % |
±15 |
|
Скорость счета фоновых импульсов, с-1, не более: - для детекторов площадью 500 и 1000 мм2 в канале регистрации альфа-излучения - для детекторов площадью 500 мм2 в канале регистрации бета-излучения - для детекторов площадью 1000 мм2 в канале регистрации бета-излучения |
0,001 0,03 0,07 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений активности при изменении напряжения и частоты электропитания относительно нормальных значений, % |
5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Пределы допускаемой дополнительной погрешности измерений активности при отклонении температуры окружающего воздуха от нормальных до предельных рабочих значений, % |
5 |
|
Пределы допускаемой дополнительной погрешности измерений активности в условиях повышенной влажности окружающего воздуха относительно нормальных условий, % |
5 |
а б л и ц а 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за 8 ч непрерывной работы, % |
±5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220-22 50+1,0 ^и-1,0 |
|
Потребляемая мощность, В-А, не более |
40 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - исполнения основного ФВКМ.412121.001, исполнения 02 ФВКМ.412121.001-02 - исполнения 01 ФВКМ.412121.001-01 |
336,5Х286Х190 334,0x286x190 |
|
Масса, кг, не более: - исполнения основного ФВКМ.412121.001, исполнения 02 ФВКМ.412121.001-02 - исполнения 01 ФВКМ.412121.001-01 |
23,0 22,3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +50 98 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
30 000 |
Знак утверждения типа
наносится на корпус радиометра методом лазерной гравировки и на титульные листы руководства по эксплуатации ФВКМ.412121.001РЭ и паспорта ФВКМ.412121.001ПС типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Альфа-бета радиометр для измерений малых активностей УМФ-2000 |
ФВКМ.412121.001 |
* |
|
Альфа-бета радиометр для измерений малых активностей УМФ-2000 |
ФВКМ.412121.001-01 |
* |
|
Альфа-бета радиометр для измерений малых активностей УМФ-2000 |
ФВКМ.412121.001-02 |
* |
|
Подложка (2,5 см2) |
ФВКМ.725212.006 |
* |
|
Подложка (4 см2) |
ФВКМ.725212.001 |
* |
|
Подложка (7 см2) (для основного исполнения) |
ФВКМ.725212.002 |
* |
|
Подложка (14 см2) (для исполнения 01) |
ФВКМ.725212.003 |
* |
|
Вкладыш |
412121001.50 |
* |
|
Фильтр аналитический аэрозольный АФА-РМП-20 |
- |
* |
|
Кабель нуль-модемный СОМ-СОМ DB9F-DB9F |
- |
1 шт. |
|
Преобразователь интерфейса USB в RS-232 MOXA UPort1110 |
- |
1 шт. |
|
Контрольный источник альфа- и бета-излучения типа ОИСН-238 |
- |
1 шт. |
|
Контрольный источник альфа- и бета-излучения типа ОИСН-238. Паспорт |
- |
1 экз. |
|
Программное обеспечение «УМФ-2000» |
ФВКМ.002001-01 |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
Свидетельство о поверке радиометра |
- |
** |
|
Комплект оборудования дополнительного согласно ведомости ФВКМ.412121.001ЗИ4 |
- |
* |
|
Комплект ЗИП-О: - вставка плавкая ВП1-1 1А 250 В ОЮ0.480.003ТУ |
- |
2 шт. |
|
Ведомость эксплуатационных документов |
ФВКМ.412121.001ВЭ |
1 экз. |
|
Эксплуатационная документация согласно ведомости ФВКМ.412121.001ВЭ | ||
|
Упаковка |
ФВКМ.412915.059 |
* |
|
Упаковка |
ФВКМ.412915.059-01 |
* |
|
* Наличие и количество определяется согласно условиям договора на поставку. **Свидетельство о поверке радиометра на бумажном носителе предоставляется по заявлению заказчика | ||
Сведения о методах измерений
приведены в разделе 2 «Метод измерений» руководства по эксплуатации ФВКМ.412121.001РЭ.
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4362-003-31867313-2008 Альфа-бета радиометр для измерений малых активностей
УМФ-2000. Технические условия
