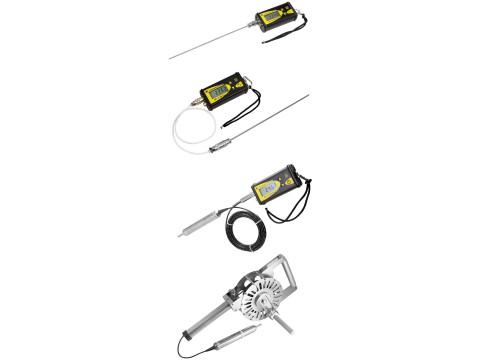

Термометры электронные "ExT-01"

Обозначение модификации

Конструктивное исполнение датчика

ЕхТ-01/1

Датчик выполнен в виде щупа из нержавеющей стали. Подключение датчика к электронному блоку возможно, как непосредственно через разъемное соединение, так и с помощью кабеля-удлинителя ЕхТ-01/1-КУД*

ЕхТ-01/2

Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 15 м

ЕхТ-01/3

Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 30 м и устройством намотки кабеля

* — кабель-удлинитель ЕхТ-01/1-КУД предназначен для поверки термометра

модификации ЕхТ-01/1 и не входит в комплект поставки.

Идентификационные данные

Значение

Идентификационное наименование ПО

ЕхТ-01

Номер версии ПО

не ниже 10

Цифровой идентификатор программного обеспечения

недоступен

Наименование характеристики

Значение

Диапазон измерений температуры, °C ( )

от -50 до +130

Пределы  допускаемой  основной  абсолютной  погрешности

измерений температуры (А), °C (**)

±0,05; ±0,1

Глубина погружения датчика в измеряемую среду: - для модификации ЕхТ-01/1, мм, не менее - для модификаций ЕхТ-01/2 и ЕхТ-01/3

75

полное погружение

Цена единицы младшего разряда термометра, °C

0,01

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С

0,5-А

Нормальные условия измерений:

- температура окружающей среды, °C

- относительная влажность, %

от +15 до +25 от 30 до 80

Примечания:

( ) - у термометров, выпущенных ранее ноября 2019 года, диапазон измерений температуры от -40 до +130 °С;

( ) - в соответствии с заказом (значение погрешности приводится в Руководстве по эксплуатации).

Наименование характеристики

Значение

Электрическое  сопротивление  изоляции токоведущих  цепей

электронного блока и датчика температуры при значении испытательного напряжения 500 B в нормальных условиях, МОм, не менее

20

Электрическая прочность изоляции токоведущих цепей электронного блока и датчика температуры выдерживают без пробоя в течение 60 с испытательное напряжение, В

500

Напряжение питания термометра, В ( )

3

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- электронного блока (Ш*Г*В)

- погружаемой части датчика ЕхТ-01/1

- датчика ЕхТ-01/2 и ЕхТ-01/3

- устройства намотки кабеля для ЕхТ-01/3

135x65x40

250x03,3 200x026(**)

460x180x230

Масса, кг, не более:

- электронного блока

- датчика ЕхТ-01/1

- датчика ЕхТ-01/2 и ЕхТ-01/3

- устройства намотки кабеля для ЕхТ-01/3

0,3

0,1

0,5

1,7

Рабочие условия эксплуатации электронного блока термометра: - температура окружающей среды, °С

- относительная влажность, %

от -20 до +40 до 80

Время непрерывной работы, ч, не менее

2000

Степень защиты термометров от попадания внутрь твердых тел, пыли и воды в соответствии с ГОСТ 14254-2015 - для электронного блока - для датчика температуры

IP65

IP68

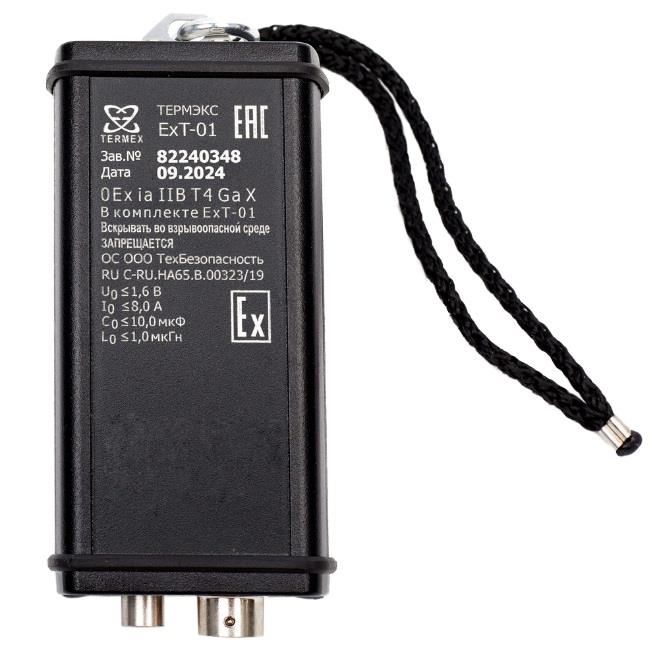

Маркировка взрывозащиты

0Ех ia IIB T4 Ga Х

Средний срок службы, лет,

10

Средняя наработка на отказ, ч

20000

Примечания:

(*)

( ) - питание термометров осуществляется от двух гальванических элементов

типоразмера  ААА,  прошедших  испытания  в  соответствии  с  ГОСТ 31610.11

(OPTICELL (professional, simply), GP (Extra, Ultra, Ultra plus+), ROBITON (standard, forse), GoPower), с номинальным напряжением каждого элемента 1,5 В;

( ) - 06 мм в зоне расположения чувствительного элемента.

Наименование

Обозначение

Количество

Блок электронный

ТКЛШ 5.422.009-02

1 шт.

Датчик температуры: для ЕхТ-01/1 для ЕхТ-01/2 для ЕхТ-01/3

ТКЛШ 6.036.002-03

ТКЛШ 5.132.003-02

ТКЛШ 5.132.003-03

1 шт.

Устройство намотки кабеля(*)

ТКЛШ 4.853.009

1 шт.

Руководство по эксплуатации

ТКЛШ 2.822.001 РЭ

1 экз.

Примечание:

( ) - входит в комплект поставки ЕхТ-01/3
