Преобразователи давления измерительные ОВЕН ПД100

Назначение

Преобразователи давления измерительные ОВЕН ПД100 (далее - преобразователи) предназначены для преобразований абсолютного давления, избыточного давления, вакуумметрического давления и избыточно-вакуумметрического давления жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока.

Описание

Принцип действия преобразователей основан на деформации чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из кремниевых тензорезисторов, соединенных в мост Уитсона) под воздействием подаваемого в камеру сенсорного модуля давления, что приводит к изменению электрического сопротивления постоянному току тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока, пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.

Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.

Преобразователи применяются для преобразования давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.

Преобразователи могут иметь взрывозащищенное исполнение с видами взрывозащиты «взрывонепроницаемая оболочка», «защита от воспламенения пыли оболочками».

Преобразователи выпускаются в исполнениях, отличающихся типом преобразуемого давления, верхним пределом преобразований давления, пределами допускаемой основной погрешности, материалом мембраны, способом присоединения к измерительному процессу, исполнением корпуса, типом электрического подключения, наличием взрывозащищенного исполнения.

Структура условного обозначения исполнений выполняется в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации.

Схема условного обозначения исполнений преобразователей приведена на рисунке 1.

ОВЕН ПД Х ।______________________________________________।

1

X     X  - X  - X

_________________________I I____________________________________I I____________________________________I I_________________________

5       6       7       8

Рисунок 1 - Схема условного обозначения исполнений преобразователей

Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей

Заводской номер в виде цифрового кода наносится типографским способом на этикетку или методом гравировки на корпусе преобразователя или на металлической пластине, прикреплённой на корпусе преобразователя.

Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.

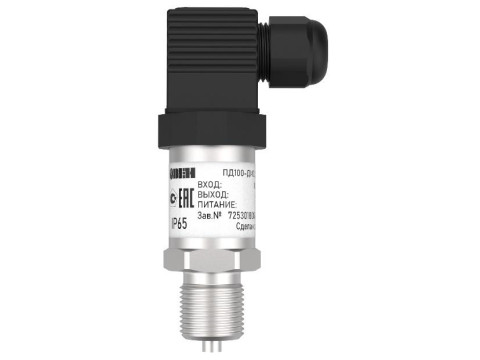

Общий вид преобразователей представлен на рисунках 2 - 3.

утверждения типа

Место нанесения

заводского номера

Место нанесения знака

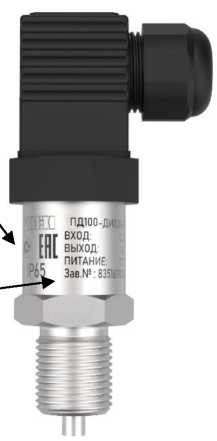

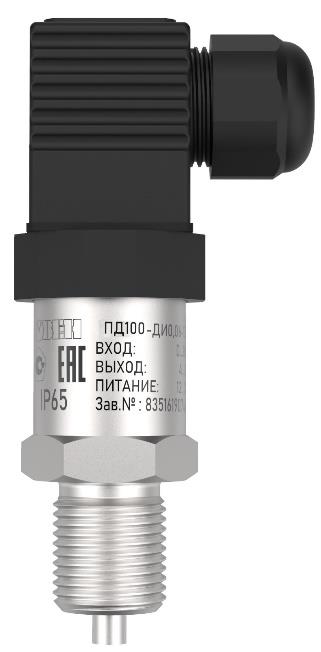

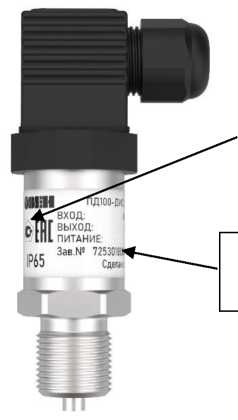

Рисунок 2 - Общий вид преобразователей давления измерительных ОВЕН ПД100 с разъёмом стандарта DIN43650 (EN175301-803) с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Общепромышленное исполнение

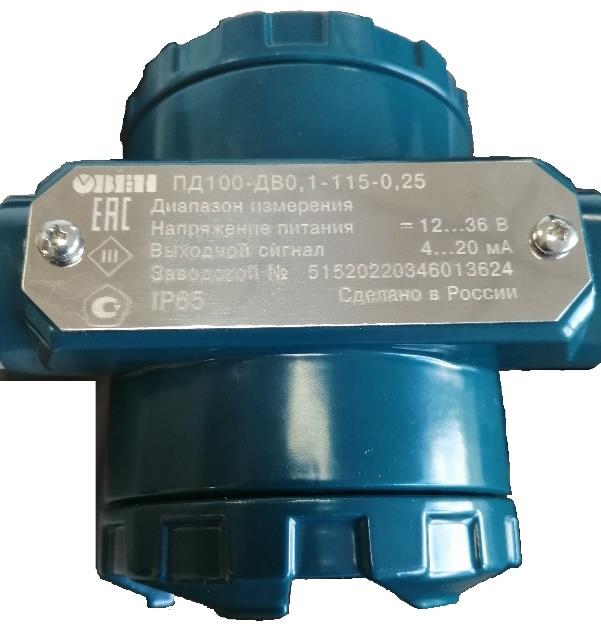

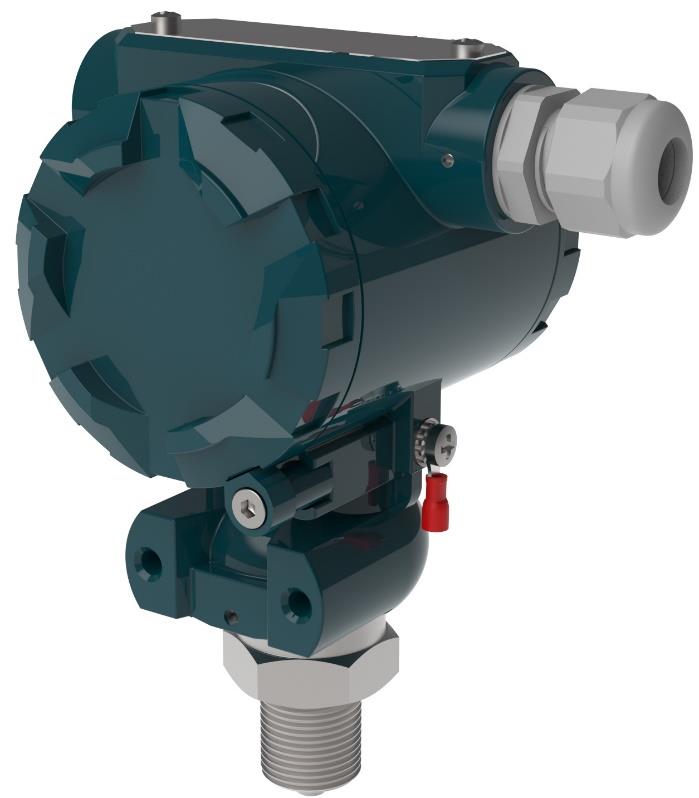

Рисунок 3 - Общий вид преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе

Взрывозащищенное исполнение

Место нанесения знака утверждения типа

Место нанесения заводского номера

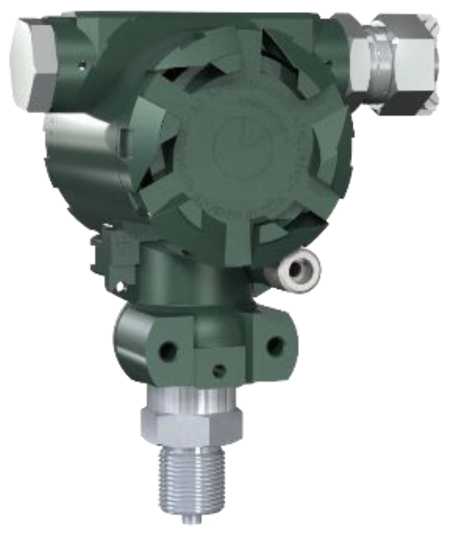

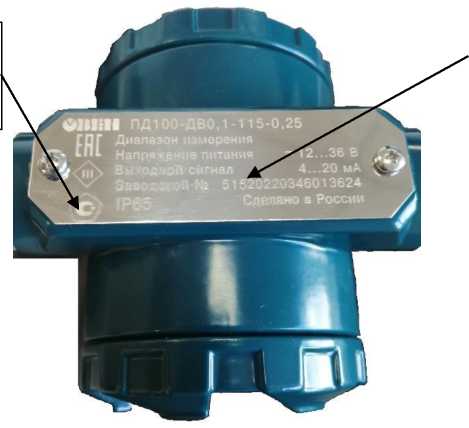

Рисунок 4 - Место нанесения знака утверждения типа, место нанесения заводского номера преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала (HART-протокол). Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Примечания:

1) - Конкретное значение нижнего и верхнего пределов преобразований давления зависит от исполнения преобразователя и указывается в паспорте.

2) - Диапазон преобразований - модуль алгебраической разности между значениями верхнего и нижнего пределов преобразований давления.

3) - Конкретное значение пределов допускаемой приведенной (к диапазону преобразований) основной погрешности преобразований давления приведено в паспортах на преобразователи.

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную этикетку, нанесенную на корпус преобразователей, любым технологическим способом или гравировку на корпусе преобразователя, или на металлическую пластину, прикреплённую на корпусе преобразователя.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Конструкция» документа КУВФ.406230.100РЭ «Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта № 2653 от 20.10.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - '1107 Па»

ТУ 4212-002-4652536-2009 «Преобразователи давления измерительные ОВЕН ПД100 и ОВЕН ПД200. Технические условия»
