Установки измерительные "Мера-МР"
| Номер в ГРСИ РФ: | 56231-14 |
|---|---|
| Производитель / заявитель: | АО "ГМС Нефтемаш", г.Тюмень |
Установки измерительные «Мера-МР» (далее - установки) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока прямым методом динамических измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 56231-14 | |||||||||
| Действует | по 07.12.2029 | |||||||||
| Наименование | Установки измерительные | |||||||||
| Модель | "Мера-МР" | |||||||||
| Приказы |
№2326 от
29.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c032bb5f-32a2-7a2f-09c5-794b1e5dcfa3 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2014 | |||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 13.11.2014 Внесены изменения в описание типа |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1814 п. 01 от 13.11.2014Приказ 27 п. 93 от 17.01.2014 |
Производитель / Заявитель
АО «ГМС Нефтемаш», РОССИЯ, 625003, г. Тюмень, ул. Военная, 44
Россия
Поверка
| Методика поверки / информация о поверке |
МП 1736-9-2025 Государственная система обеспечения единства измерений. Установки измерительные «Мера-МР». Методика поверки
(с 29.10.2025)
МП 1216-9-2020 Государственная система обеспечения единства измерений. Установки измерительные «МЕРА-МР». Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (90%) |
| Неуспешных поверок (СИ непригодно) | 2 (10 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56231-14: Описание типа
2021-56231-14.pdf
|
Скачать | 1.1 MБ | |
|
56231-14: Методика поверки
2021-mp56231-14.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
56231-14: Описание типа
2021-56231-14-1.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
56231-14: Описание типа
2025-56231-14.pdf
Файл устарел
|
Скачать | 273.2 КБ | |
|
56231-14: Методика поверки
2021-mp56231-14-1.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
56231-14: Методика поверки
МП 1736-9-2025
2025-mp56231-14.pdf
Файл устарел
|
Скачать | 3.4 MБ | |
|
56231-14: Описание типа
2025-56231-14-1.pdf
|
Скачать | 273.2 КБ | |
|
56231-14: Методика поверки
МП 1736-9-2025
2025-mp56231-14-1.pdf
|
Скачать | 3.4 MБ | |
|
56231-14: Методика поверки
МП 1216-9-2020
2021-mp56231-14-2.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Установки измерительные «Мера-МР» (далее - установки) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока прямым методом динамических измерений.
Описание
Принцип действия установок основан на измерениях объемного содержания, плотности и скорости течения нефти, воды и попутного нефтяного газа с применением многофазных расходомеров (далее - МФР) с последующим вычислением массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, и объемной доли воды в жидкости с помощью вычислительного компьютера МФР.
В зависимости от исполнения в состав установок входят технологический блок (далее -БТ), блок контроля и управления (далее - БК), блок переключения скважин (далее - БПС). БПС предназначен для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем распределительного устройства (далее - РУ), служащего для поочередного подключения одной из нефтяных скважин к МФР, расположенному в БТ, а остальных - к коллектору. РУ может находиться как в БПС, так и в БТ.
В БТ размещены:
- МФР;
- трубопроводная обвязка, служащая для соединения выходов МФР, с выходным коллектором, а входа МФР - с распределительным устройством;
- средства измерений (далее - СИ) давления, температуры;
- устройство для ручного отбора проб.
В БК размещены:
- шкаф управления с контроллером, предназначенным для сбора информации и для управления БПС, а также для архивирования, индикации информации и передачи ее на верхний уровень;
- шкаф силовой для питания систем БТ и БК;
- вторичные устройства для СИ, установленных в БТ.
Перечень основных СИ, которыми комплектуются исполнения установок, приведен в таблице 1. СИ, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.
аблица 1 - Перечень основных СИ, которыми комплектуются модификации установок
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры многофазные Roxar MPFM 2600 |
60272-15 |
|
Расходомеры многофазные Vx Spectra |
60560-15 |
|
Расходомеры многофазные AGAR MPFM |
65061-16 |
|
Расходомеры многофазные МФР.0704-01 |
93489-24 |
|
Расходомеры многофазные РМП |
94879-25 |
|
Системы управления модульные B&R X20 |
57232-14 |
|
Контроллеры SCADAPack на основе измерительных модулей серии 5000 |
50107-12 |
|
Контроллеры SCADAPack на основе измерительных модулей серии 5209, 5232, 5305 |
56993-14 |
|
Устройства распределенного ввода-вывода SIMATIC ET200 |
66213-16 |
|
Контроллеры программируемые DirectLOGIC |
65466-16 |
|
Контроллеры логические программируемые ПЛК 200 |
84822-22 |
|
Контроллеры программируемые логические REGUL |
63776-16 |
|
Контроллеры измерительные К15 |
75449-19 |
|
Контроллеры программируемые логические АБАК ПЛК |
63211-16 |
Общий вид установки представлен на рисунке 1.

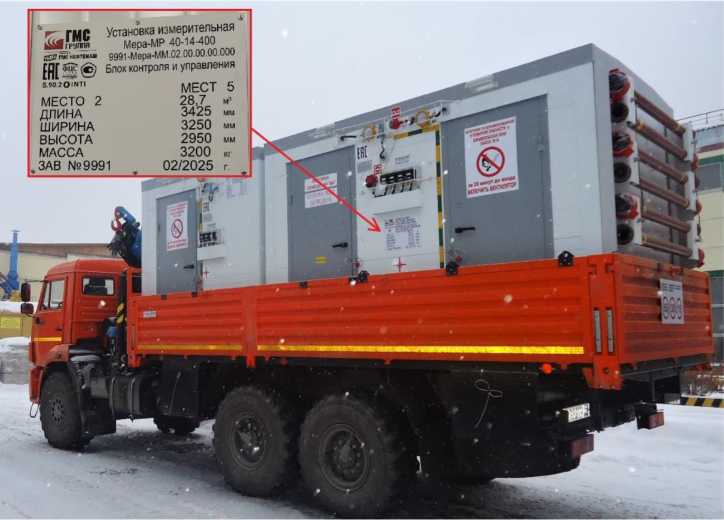

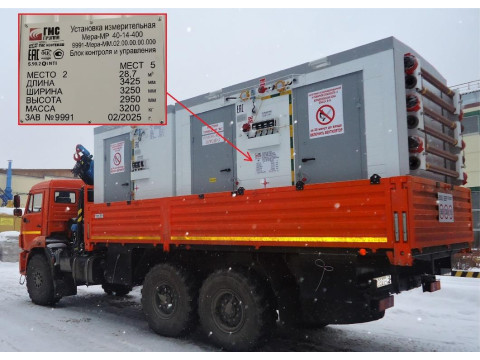

Рисунок 1 - Установка измерительная «Мера-МР». Общий вид. Место нанесения заводского номера

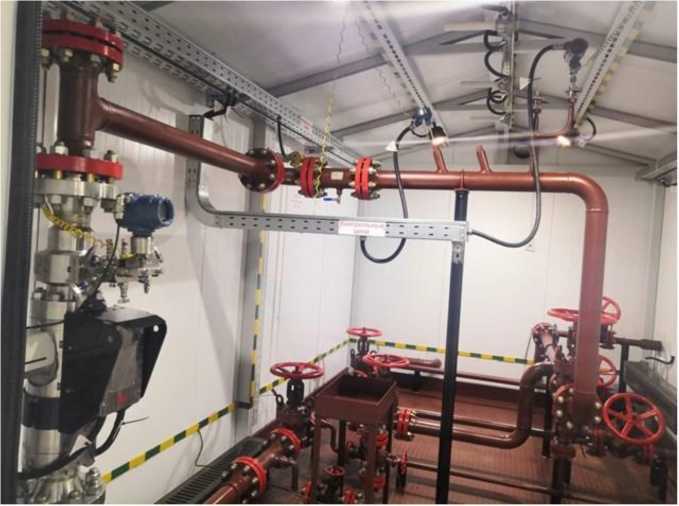

Рисунок 2 - Установка измерительная «Мера-МР». Общий вид. Блок технологический
Заводской номер установок наносится на таблички ударным способом, обеспечивающим сохранность на весь период эксплуатации, которые крепятся на боковой стенке. Формат нанесения заводского номера - цифровой. Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установок, подлежат пломбированию в соответствии с их описанием типа.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Уровень защиты программного обеспечения (далее - ПО) соответствуют уровню, указанному в описании типа МФР согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Метрологические характеристики установок нормированы с учетом встроенного ПО МФР. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Roxar MPFM 2600 |
Vx Spectra |
AGAR MPFM |
МФР.0704-01 |
РМП | |
|
Идентификационное наименование ПО |
Sensor software |
DAFC MK4 или SAFC MK4 |
AGAR DAS |
SetupMfTool |
VMPh |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.05.01 |
Не ниже 4.5 |
_ |
V.1.0.1 и выше |
не ниже 1.Х* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
не применяется |
не применяется |
_ |
5f159f81e8678 787d1620e7e9 9192a5a |
_ |
*Х - не относится к метрологически значимой части идентификационных данных ПО
Уровень защиты ПО от непреднамеренных и преднамеренных изменений установок на базе расходомеров многофазных Roxar MPFM 2600 рег. № 60272-15, расходомеров многофазных Vx Spectra, рег. № 60560-15, расходомеров многофазных МФР.0704-01 рег. № 93489-24, расходомеров многофазных РМП, рег. № 94879-25 соответствует уровню «высокий» по Р 50.2.077-2014.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений установок на базе расходомеров многофазных AGAR MPFM, рег. № 65061-16 соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики и показатели надежности установок приведены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода скважинной жидкости1), т/ч (т/сут) |
от 0,1 до 2000 (от 2,4 до 48000) |
|
Диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях2), м3/ч |
от 0,1 до 3080 |
|
Диапазон измерений объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям2), м3/ч |
0,1 до 70000 |
|
Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости, % |
± 2,5 |
|
Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа при содержании воды (в объемных долях), %: | |
|
- от 0 % до 70 % |
±6 |
|
- свыше 70 % до 95 % |
±15 |
|
- свыше 95 % |
не нормируется |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа в рабочих условиях, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±5 |
|
1) Конкретный диапазон измерений массы и массового расхода скважинной жидкости зависит от исполнения установки, указанного в эксплуатационной документации установки 2) Конкретный диапазон измерений объемного расхода свободного попутного нефтяного газа зависит от исполнения установки, указанного в эксплуатационной документации установки | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтегазоводяная смесь |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 0,3 до 35,0* |
|
Диапазон температуры измеряемой среды, °С |
от минус 40** до плюс 232 |
|
Диапазон плотности нефти, кг/м3 |
от 0,5 до 3000*** |
|
Объемная доля воды в нефти, % |
от 0 до 100 |
|
Диапазон объемного содержания газа в потоке, % |
от 0 до 100 |
|
Наименование характеристики |
Значение |
|
Технические характеристики: | |
|
Количество входов для подключения скважин, шт. |
от 1 до 14 |
|
Параметры электрического питания: - род тока - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, кВ^А, не более |
переменный •э-эп+22 /"200+38 220-33/380-57 (50 ± 1) 30 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - блока технологического - блока контроля и управления |
12360х3250х3960 6000x3250x3960 |
|
Масса, кг, не более: - блока технологического - блока контроля и управления |
30000 10000 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ.1 |
|
* - Рабочее давление подбирается из рекомендуемого ряда 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 35,0 МПа. * * - При условии не замерзания воды в рабочих условиях скважинной жидкости. * ** — При сохранении текучести. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
наносится в центре титульных листов руководства по эксплуатации и паспорта установок типографским способом, на таблички БТ, БК - методом аппликации или шелкографией.
Комплектность
Комплектность установок приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Установка измерительная «Мера-МР» в том числе: БТ; БК |
_ |
1 шт. |
|
Эксплуатационная документация |
_ |
1 экз. |
|
Методика поверки поставляется по требованию потребителя. | ||
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти и объем попутного нефтяного газа. Методика измерений с применением установок измерительных «Мера-МР» (Свидетельство об аттестации методики измерений RA.RU.314707/3409-25 от 15.05.2025 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.51437)
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5)
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2)
ТУ 3667-054-00137182-2013 Технические условия Установки измерительные «Мера-МР»
