Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1
| Номер в ГРСИ РФ: | 59943-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "Метеоспецприбор", г.С.-Петербург |
Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 предназначены для измерений объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 59943-15 | ||||||||||||
| Действует | по 18.12.2029 | ||||||||||||
| Наименование | Газоанализаторы стационарные оптические | ||||||||||||
| Модель | ГСО-Р1, МГСО-Р1 | ||||||||||||
| Модификации |
ГСО-Р1 (датчик ГСО-Р1Д и индикатор ГСО-Р1И (по заказу)) МГСО-Р1 (выносные газоанализаторы ГСО-Р1 и блок управления и сигнализации (терминала)) в аналоговом и цифровом исполнении |
||||||||||||
| Приказы |
№1871 от
02.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 34607ea3-ac96-6bcc-371a-18f3041a09ac | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Метеоспецприбор», РОССИЯ, 192012, Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, лит. Б, помещ. 1-Н, ПСН-03, эт. 1
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
18963
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18730 (99%) |
| Неуспешных поверок (СИ непригодно) | 233 (1 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
59943-15: Описание типа
2024-59943-15.pdf
Файл устарел
|
Скачать | 561.9 КБ | |
|
59943-15: Методика поверки
2024-mp59943-15.pdf
Файл устарел
|
Скачать | 8.1 MБ | |
|
59943-15: Описание типа
2024-59943-15-1.pdf
|
Скачать | 561.9 КБ | |
|
59943-15: Описание типа
2025-59943-15.pdf
|
Скачать | 989.3 КБ | |
|
59943-15: Методика поверки
2024-mp59943-15-1.pdf
|
Скачать | 8.1 MБ |
Описание типа
Назначение
Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 предназначены для измерений объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.
Описание
Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 (далее -газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в двух модификациях:
- ГСО-Р1 - одноканальный, с аналоговым (от 4 до 20 мА) и цифровым (HART, RS-485) выходными сигналами, измеряющий содержание одного из газов, перечень которых представлен в таблице 2. Газоанализатор может быть запрограммирован на измерение содержания от одного до четырех газов, с возможностью переключения на измерение содержания одного из выбранных газов. Для газоанализатора, измеряющего содержание диоксида углерода (СО2), выбор дополнительных газов невозможен.
- МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее -терминал).
Газоанализаторы ГСО-Р1 выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу). Индикатор ГСО-Р1И подключается к датчику ГСО-Р1Д либо при помощи соединительного кабеля, либо непосредственно через верхний разъем на корпусе датчика. На датчике ГСО-Р1Д может быть установлен (по дополнительному заказу) HART-порт, а также трёхцветный светодиод либо свето-звуковой оповещатель ГСО-Р1-СЗО.
Газоанализаторы ГСО-Р1 имеют следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал (от 4 до 20 мА);
- цифровой выходной сигнал, протоколы HART, Колибри;
- цифровой выходной сигнал, интерфейс RS-232;
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
- дискретные выходные сигналы (переключение реле типа «сухой контакт»)
при превышении двух пороговых уровней, а также при возникновении неисправности;
- трехцветный светодиод, цвет которого отображает состояние датчика: зелёный -норма, жёлтый - неисправность, красный - тревога;
- цветовая и звуковая сигнализация оповещателя ГСО-Р1-СЗО:
а) цвет отображает состояние датчика: зелёный - норма, жёлтый - неисправность, красный - тревога;
б) звук сигнализирует превышение порогов тревоги: прерывистый - первый порог, непрерывный - второй порог.
Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.
Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных газоанализаторов ГСО-Р1 и блока управления и сигнализации (терминала).
Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.
Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
- дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.
Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:
1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, так и от внешнего источника;
2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.
Общий вид газоанализаторов приведен на рисунках 1 - 7.

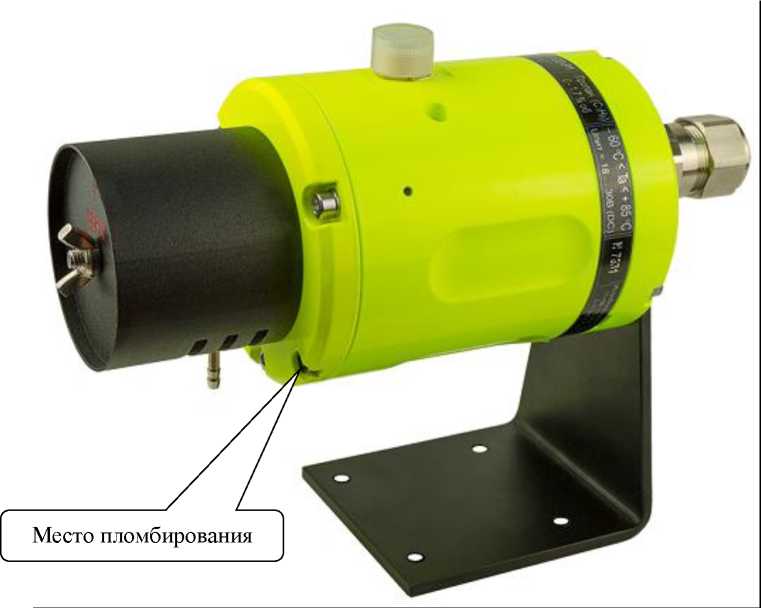

Конструкцией газоанализаторов предусмотрена пломбировка винта корпуса мастикой пломбировочной от несанкционированного доступа. Место пломбировки газоанализаторов приведено на рисунке 1.
Заводские номера наносятся типографским или иным способом в цифровом формате на таблички, расположенные на корпусах датчика ГСО-Р1Д, индикатора ГСО-Р1И и оповещателя ГСО-Р1-СЗО (модификация ГСО-Р1) и на боковой панели корпуса терминала (модификация МГСО-Р1), общий вид табличек приведен на рисунках 8 - 11. Заводские номера блоков, входящих в состав средства измерений, указываются в паспорте газоанализатора.
Нанесение знака поверки на средство измерений не предусмотрено.

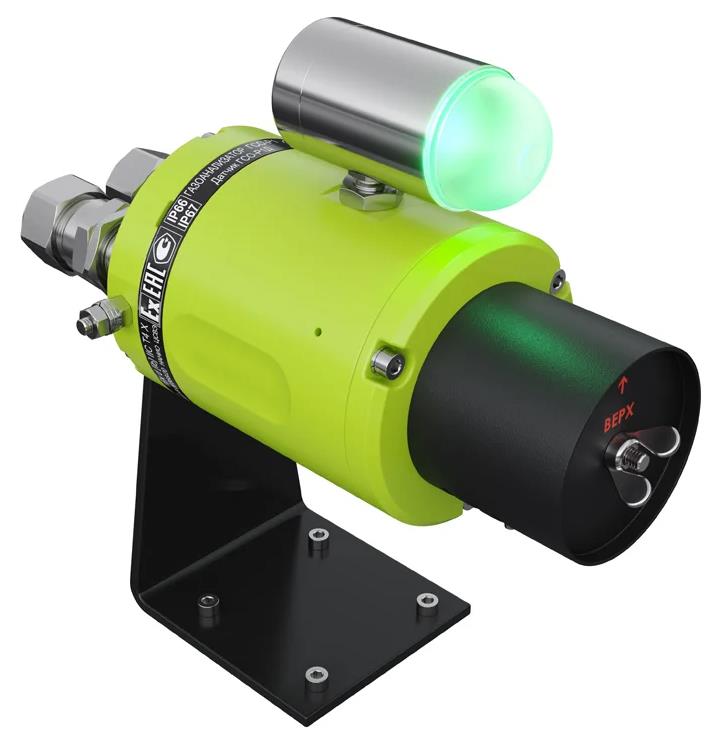

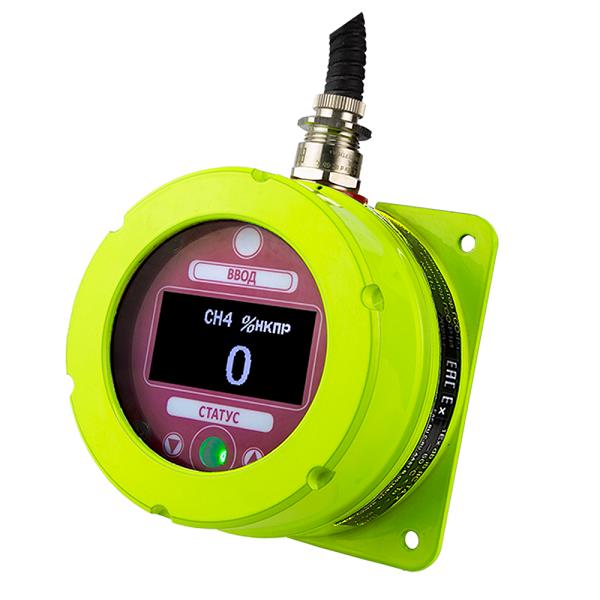

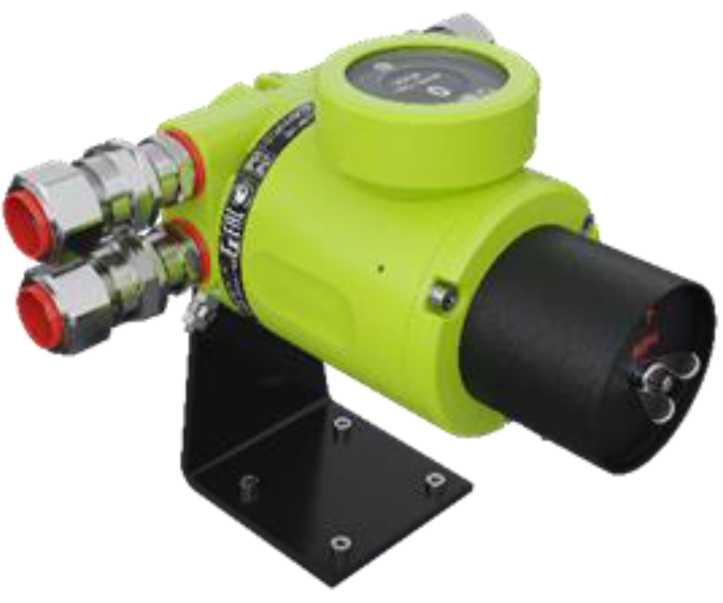

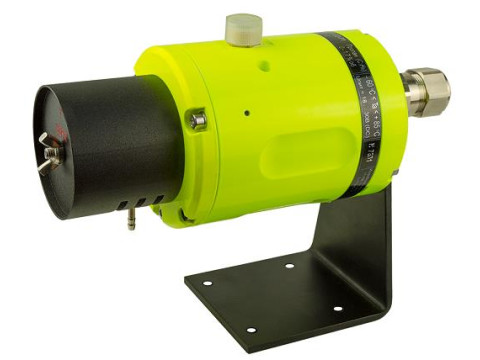

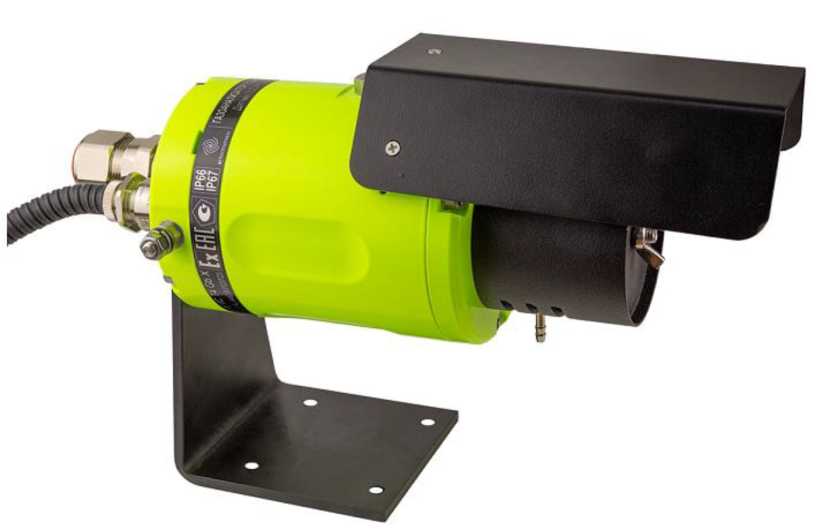

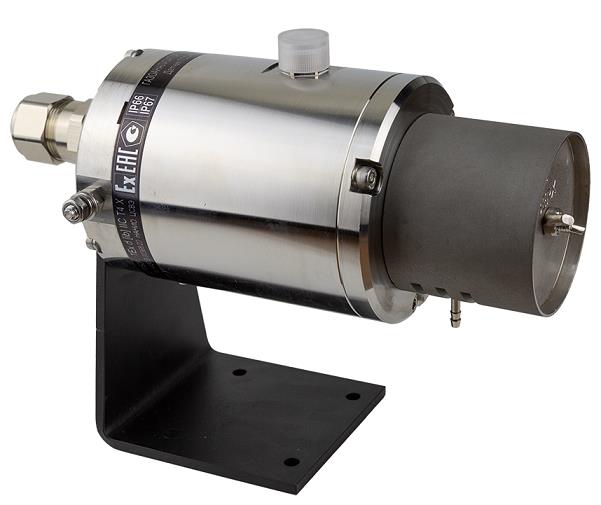

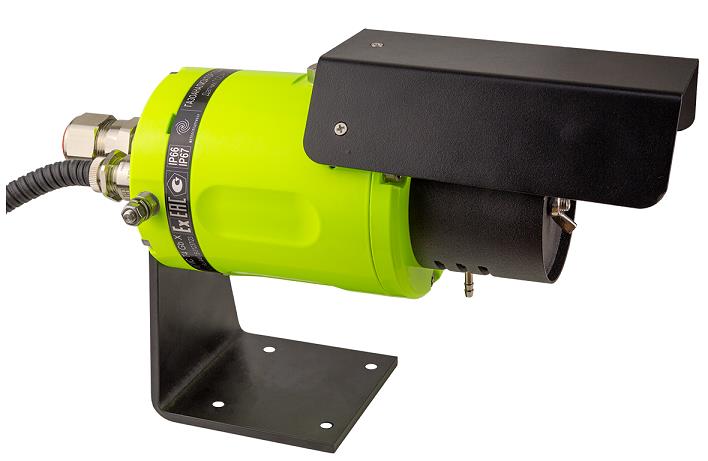

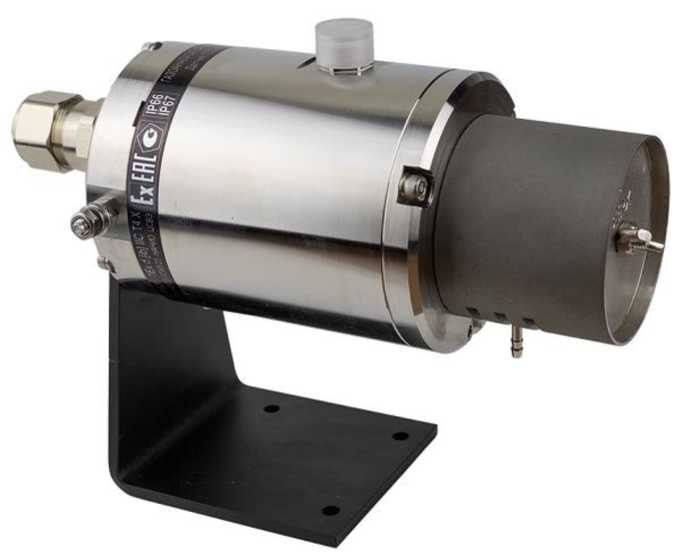

Рисунок 1 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом (алюминиевый окрашенный корпус)
Рисунок 2 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом, корпус из нержавеющей стали
Рисунок 3 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, индикатор ГСО-Р1И с соединительным кабелем (алюминиевый окрашенный корпус)
Рисунок 4 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с козырьком
Рисунок 5 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с подключенным через верхний разъём индикатором ГСО-Р1И
Рисунок 6 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д со свето-звуковым оповещателем ГСО-Р1-СЗО

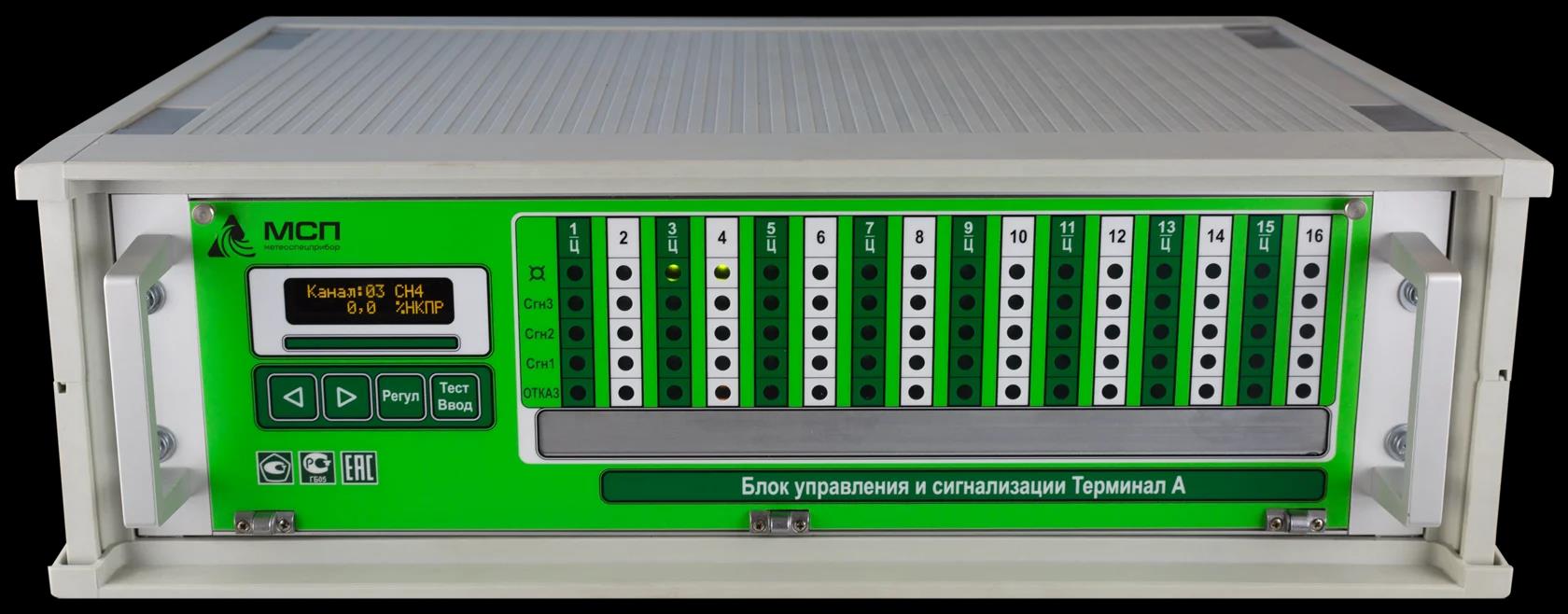

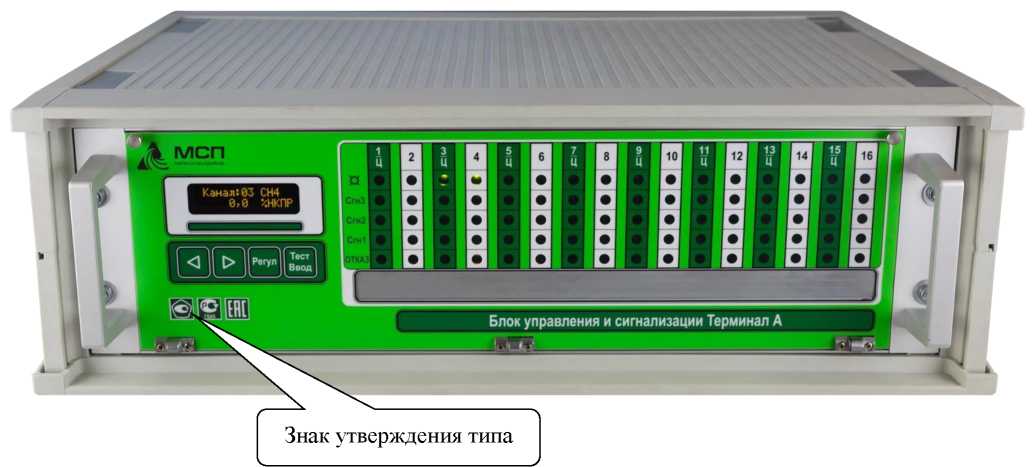

Рисунок 7 - Общий вид «Терминал-А» газоанализаторов стационарных оптических МГСО-Р1
1 Exdb [ib] [Га Ga]IICT4Gb X Cepi.№EA3CRUC-RU.AA87.B.01237/23
Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 8 - Общий вид таблички, расположенной на корпусе датчика ГСО-Р1Д
|
-60 °C < Та <+100 °C |
№7715 |
|
11пит = 18...ЗОВ (DC) |
2025 г |
4k Газоанализатор ГС0-Р1 if-
Индикатор ГСО-Р1И |tX| мсп Серт. № ЕАЭС RU C-RU.AA87,
Exdb [ib]IICT4GbX
60 °C < Та < + 85 °C
Искробезопасные параметры Ui= 7,1В; Li=0,9A; Ci =14,5мкФ Li = 0,1 мкГн; Pi = 0,9 Вт
ОТКРЫВАТЬ ОТКЛЮЧ
Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза
Рисунок 9 - Общий вид таблички, расположенной на корпусе индикатора ГСО-Р1И
Рисунок 10 - Общий вид таблички, расположенной на корпусе оповещателя ГСО-Р1-СЗО
Блок управления и сигнализации
Терминал-А
мсп
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 11 - Общий вид табличек, расположенных на левой боковой панели Терминала-А
МГСО-Р1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное ПО газоанализаторов ГСО-Р1 и терминала;
- внешнее (автономное) для персонального компьютера.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:
- ГСО-Р1 - при включении электрического питания на индикаторе ГСО-Р1И или при подключении к персональному компьютеру с использованием программы «TestGSO»;
- МГСО-Р1 - при включении электрического питания на индикаторе терминала.
Встроенное ПО газоанализатора ГСО-Р1 выполняет следующие функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового (от 4 до 20 мА) и цифровых (RS-485, HART) сигналов;
- формирование релейных выходных сигналов;
- самодиагностику аппаратной части газоанализатора.
Встроенное ПО терминала выполняет следующие функции:
- прием измерительной информации в цифровой (только RS-485) или аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
- отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;
- прием входных и формирование выходных цифровых сигналов RS-485;
- формирование релейных выходных сигналов;
- ведение и хранение журнала событий;
- самодиагностику аппаратной части Терминала.
В строенное ПО газоанализатора ГСО-Р1 реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового и цифрового сигналов;
3) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;
4) непрерывная самодиагностика аппаратной части газоанализатора.
Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:
1) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;
2) формирование выходных сигналов;
3) непрерывную самодиагностику аппаратной части Терминала.
Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:
- TestGSO;
- tga_set;
- tga_event.
Все программы автономного ПО предназначены для работы в среде операционных систем семейства Windows и Linux в стандартной конфигурации. Для работы необходим COM-порт или его эмуляция через переходник USB-RS232.
Программа TestGSO предназначена для проверки работоспособности датчика ГСО-Р1Д, а также для его настройки и калибровки при использовании интерфейса RS-485.
Программа tga_set предназначена для настройки терминала - задания исходного файла конфигурации, изменения порогов срабатывания (при необходимости), задания или коррекции текущего времени встроенных часов, изменения задержек срабатывания реле, изменения сетевого номера терминала и др. функции при использовании интерфейса RS-232.
Программа tga_event предназначена для чтения «журнала событий», сохранения его в виде текстового файла, коррекции встроенных часов, сброса «журнала событий». Используется интерфейс RS-232.
Автономное ПО - TestGSO, tga_set, tga_event не являются метрологически значимыми и не используются при контроле содержания определяемых компонентов в воздухе.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
ГСО-Р1И |
ГСО-Р1Д |
Терминал-А | |||
|
Идентификационное наименование ПО |
D-hart-485.hex |
GSO-P1-hart.hex |
TestGSO |
tga_set |
tga_event |
|
Номер версии (идентификационный номер) ПО 1) |
1.2 |
1.2 |
1.2 |
1.93 |
2.34 |
|
Цифровой идентификатор ПО 2) |
0x575A алгоритм CRC16 |
3EE36204h алгоритм CRC32 |
977ED346 алгоритм CRC32 |
F70913C5 алгоритм CRC32 |
94125C30 алгоритм CRC32 |
|
Идентификационные данные (признаки) |
Значение | ||
|
ГСО-Р1И |
ГСО-Р1Д |
Терминал-А | |
|
1) Номер версии ГСО-Р1Д и ГСО-Р1И записывается в виде «х.у», номер версии ПО Терминала-А - «х.уу», где «х» указывает на метрологически значимую (неизменяемую) часть ПО, а «у» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). 2) Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных версий | |||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014: встроенного ПО «средний», автономного - «низкий».
Технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов________________________________________________________________________
|
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента 1) |
Пределы допускаемой основной погрешности 2) | ||
|
% НКПР 3) |
объемной доли, % |
абсолютной |
относительной, % | |
|
метан (СН4) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 2,2 включ. св. 2,2 до 4,4 |
±5 % НКПР - |
- ±10 |
|
метан (СН4) |
от 0 до 60 включ. св. 60 до 100 |
от 0 до 2,64 включ. св. 2,64 до 4,4 |
±3 % НКПР - |
- ±5 |
|
этан (С2Нб) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,2 включ. св. 1,2 до 2,4 |
±5 % НКПР - |
- ±10 |
|
пропан (СзН8) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,85 включ. св. 0,85 до 1,7 |
±5 % НКПР - |
- ±10 |
|
пропан (СзН8) |
от 0 до 60 включ. св. 60 до 100 |
от 0 до 1,02 включ. св. 1,02 до 1,7 |
±3 % НКПР - |
- ±5 |
|
н-бутан (С4Н10) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,7 включ. св. 0,7 до 1,4 |
±5 % НКПР - |
- ±10 |
|
изобутан (i-C4H1o) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,65 включ. св. 0,65 до 1,3 |
±5 % НКПР - |
- ±10 |
|
н-пентан (С5Н12) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,55 включ. св. 0,55 до 1,1 |
±5 % НКПР - |
- ±10 |
|
н-гексан (СбН14) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,5 включ. св. 0,5 до 1,0 |
±5 % НКПР - |
- ±10 |
|
гептан (C7H16) |
от 0 до 50 |
от 0 до 0,425 |
±5 % НКПР |
- |
|
н-октан (C8H18) |
от 0 до 50 |
от 0 до 0,4 |
±5 % НКПР |
- |
|
нонан (C9H20) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
|
декан (C10H22) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
|
этилен (C2H4) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,15 включ. св. 1,15 до 2,3 |
±5 % НКПР - |
- ±10 |
|
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента 1) |
Пределы допускаемой основной погрешности 2) | ||
|
% НКПР 3) |
объемной доли, % |
абсолютной |
относительной, % | |
|
пропилен (СзНб) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,0 включ. св. 1,0 до 2,0 |
±5 % НКПР - |
- ±10 |
|
этиленоксид (CH2CH2O) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,3 включ. св. 1,3 до 2,6 |
±5 % НКПР - |
- ±10 |
|
бензол (C6H6) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,6 включ. св. 0,6 до 1,2 |
±5 % НКПР - |
- ±10 |
|
Стирол (C8H8) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
толуол (C6H5CH3) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
- |
|
метанол (CH3OH) |
от 0 до 50 |
от 0 до 3,00 |
±5 % НКПР |
- |
|
этанол (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
±5 % НКПР |
- |
|
ацетон ((СНз)2СО) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР |
- |
|
этилацетат (CH3COOC2H5) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР |
- |
|
метилтретбутиловый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
±5 % НКПР |
- |
|
пары нефтепродуктов 4) |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
диоксид углерода (CO2) |
- |
от 0 до 5 |
±(0,02 + 0,08^Свх5)) % (об.) |
- |
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, 0С от +15 до +25 - диапазон относительной влажности окружающего воздуха, % от 30 до 80 - диапазон атмосферного давления, кПа от 90,6 до 104,8 | ||||
|
1) Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов (кроме диоксида углерода) от 0 до 100 % НКПР 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент. 3) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 31610.20-1-2020 4) Градуировка ГСО-Р1-пары нефтепродуктов осуществляется изготовителем на один из определяемых компонентов (определяется при заказе): - нефтепродукты (кроме мазута и судового топлива), соответствующие требованиям технического регламента «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2020; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-2013; - бензин неэтилированный по ГОСТ Р 51866-2002. 5) Свх — значение объемной доли определяемого компонента на входе газоанализатора, %. | ||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления показаний То,9д, с |
10 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации от -60°С до +100°С при эксплуатации Терминала-А в диапазоне от -10°С до +45°С, индикатора и оповещателя - в диапазоне от -60°С до +85°С, на каждые 10°С от температуры 20°С, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации от 0 % до 95 % на каждые 10 % от влажности 65%, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне условий эксплуатации от 84 до 106,7 кПа на каждые 3,3 кПа от давления 101,3 кПа, в долях от пределов допускаемой основной погрешности |
±0,2 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более: |
1 |
|
Потребляемая электрическая мощность, Вт, не более - газоанализаторы ГСО-Р1 - газоанализаторы ГСО-Р1 (при срабатывании сигнализации) - терминал газоанализатора МГСО-Р1 |
2,5 3,0 150 |
|
Электропитание осуществляется: - газоанализатора ГСО-Р1 постоянным током напряжением, В - терминала газоанализатора МГСО-Р1 однофазным переменным током частотой (50+1) Гц напряжением, В |
24±6 220-33 |
|
Степень защиты газоанализаторов от попадания внутрь корпуса пыли и воды по ГОСТ 14254 - 2015: - датчик ГСО-Р1Д - индикатор ГСО-Р1И - оповещатель ГСО-Р1-СЗО - терминал газоанализаторов МГСО-Р1 |
IP66, IP67 IP66, IP67 IP66 IP20 |
|
Условия эксплуатации Диапазон температуры окружающей среды, °С: - газоанализаторы ГСО-Р1 - индикатор ГСО-Р1И - оповещатель ГСО-Р1-СЗО - Терминал-А газоанализатора МГСО-Р1 Относительная влажность окружающей среды при температуре 35 °C, % Диапазон атмосферного давления, кПа |
от -60 до +100 от -60 до +85 от -60 до +85 от -10 до +45 до 95 от 84 до 106,7 |
|
Терминал выполнен в общепромышленном исполнении и предназначен для размещения во взрывобезопасных зонах |
|
Наименование характеристики |
Значение |
|
Датчик ГСО-Р1Д имеет виды взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2013 и «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-112011), маркировка по ГОСТ 31610.0-2019 (IEC 60079-0-2017) Маркировка взрывозащиты датчика ГСО-Р1Д, оснащенного HART-портом |
1Ех db [ib] IIC T4 Gb X 1Ех db [ib] [ia Ga] IIC T4 Gb X |
|
Индикатор ГСО-Р1И имеет виды взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2013 и «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-11- 2011), маркировка по ГОСТ 31610.0-2019 (IEC 60079-0-2017) |
1Ех db ib IIC T4 Gb X |
|
Оповещатель имеет вид взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-11-2011), маркировка по ГОСТ 31610.0-2019 (IEC 60079-0-2017) |
1Ex ib ИС T4 Gb X |
Таблица 5 - Габаритные размеры и масса составных частей газоанализаторов
|
Наименование устройства |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
Газоанализатор ГСО-Р1: - датчик ГСО-Р1Д; |
202 |
118 |
182 |
2,7 (алюминиевый сплав) 5,8 (нержавеющая сталь) |
|
- индикатор ГСО-Р1И |
120 |
120 |
70 |
1,2 (алюминиевый сплав) 2,1 (нержавеющая сталь) |
|
- оповещатель ГСО-Р1-СЗО |
87 |
54 |
70 |
0,22 (алюминиевый сплав) 0,45 (нержавеющая сталь) |
|
Терминал газоанализатора МГСО-Р1 |
482 |
266 |
132 |
5,0 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
100 000 |
|
Средний срок службы газоанализаторов, лет |
25 |
Знак утверждения типа
1) на титульный лист руководства по эксплуатации типографским способом;
2) на переднюю панель корпуса терминала газоанализатора (модификация МГСО-Р1) и на табличку, расположенную на корпусе датчика ГСО-Р1Д (модификация ГСО-Р1) фотохимическим или иным способом.
Комплектность
Таблица 7 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор |
ГСО-Р1 |
1 шт. |
В заданной конфигурации |
|
Газоанализатор |
МГСО-Р1 |
1 шт. |
В заданной конфигурации |
|
Камера калибровочная |
КБРЕ.301261.001 |
1 шт. |
На партию поставки от 1 до 10 датчиков ГСО-Р1Д |
|
Магнитный ключ |
КБРЕ.301111.200 |
1 шт. |
На партию поставки от 1 до 10 датчиков ГСО-Р1Д |
|
Комплект монтажный для подключения к воздуховоду |
КБРЕ.413311.300 |
1 к-т |
По специальному заказу |
|
Комплект монтажный для крепления на трубу |
- |
1 к-т |
По специальному заказу |
|
Защитный козырёк |
КБРЕ.745261.200 |
1 шт. |
По специальному заказу |
|
Паспорт |
КБРЕ.413311.006ПС |
1 экз. |
На каждый газоанализатор ГСО-Р1, МГСО-Р1 |
|
Руководство по эксплуатации |
КБРЕ.413311.006РЭ |
1 шт. |
На партию поставки от 1 до 10 датчиков ГСО-Р1Д |
|
Методика поверки |
- |
1 шт. |
На партию поставки от 1 до 10 датчиков ГСО-Р1Д |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа КБРЕ.413311.006 РЭ «Газоанализатор стационарный оптический ГСО-Р1. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1. Технические условия
Другие Газоанализаторы
