Контроллеры программируемые логические АБАК ПЛК

Назначение

Контроллеры программируемые логические АБАК ПЛК (далее - АБАК ПЛК) предназначены для измерения аналоговых унифицированных электрических сигналов напряжения и силы постоянного тока, импульсных и частотных сигналов, сигналов термопреобразователей сопротивления и термопар, для приема и обработки дискретных, цифровых сигналов и формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, многоконтурного ПИД-регулирования, алгоритмического программного управления.

Описание

Принцип действия АБАК ПЛК основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего сигнала посредством модуля вывода.

АБАК ПЛК относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и содержащие в общем случае следующие модули: модули центрального процессора (далее - модуль ЦПУ), модули ввода/вывода, интерфейсные и терминальные модули, шины для подключения модулей. В состав АБАК ПЛК может входить модуль АБАК-АП-R, обеспечивающий параллельное подключение датчиков с токовым выходным сигналом на независимые каналы резервируемых модулей аналогового ввода.

АБАК ПЛК выпускаются в исполнениях К2, К3, которые отличаются внешним видом корпуса, метрологическими и техническими характеристиками.

АБАК ПЛК в зависимости от набора модулей обеспечивают выполнение следующих функций:

- измерение, преобразование и регистрация входных аналоговых, частотных, импульсных и дискретных сигналов;

- сигнализация отклонения измеренных параметров от нормы;

- регулирование параметров процесса по стандартным законам регулирования путем формирования управляющих дискретных и аналоговых токовых сигналов;

- вывод технологической и системной информации на дисплее мониторов операторских станций;

- обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-485, Ethernet и других;

- дистанционное управление работой установок;

- защита (останов) технологического оборудования;

- формирование журнала аварийных и технологических сообщений;

- формирование и печать отчетных документов;

- формирование архива;

- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование АБАК ПЛК осуществляется с помощью наклейки с контрольными клеймами эксплуатирующей или обслуживающей организации. Нанесение знака поверки на АБАК ПЛК не предусмотрено. Серийный номер в виде четырехзначного или пятизначного цифрового кода наносится на маркировочную табличку методом лазерной печати, расположенную на верхней и/или боковой части модулей.

Место нанесения знака утверждения типа и серийного номера представлены на рисунках 1, 2, 5. Схема пломбировки приведена на рисунках 3, 4.

О бщий вид АБАК ПЛК представлен на рисунках 1 - 4.

CPU

DI16

Место нанесения знака утверждения типа

Место нанесения серийного номера

27000

21757

J756 Т|

Vc • • stat

* Stat

Slop

USB

АБАК

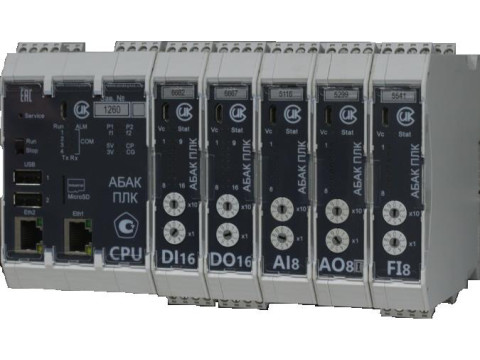

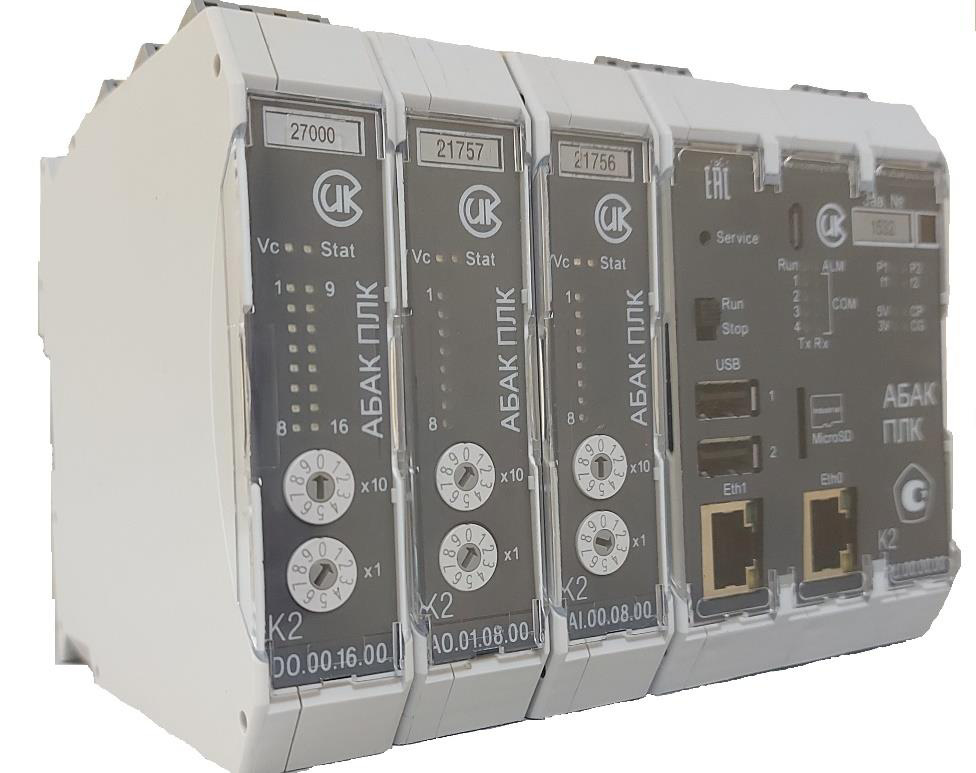

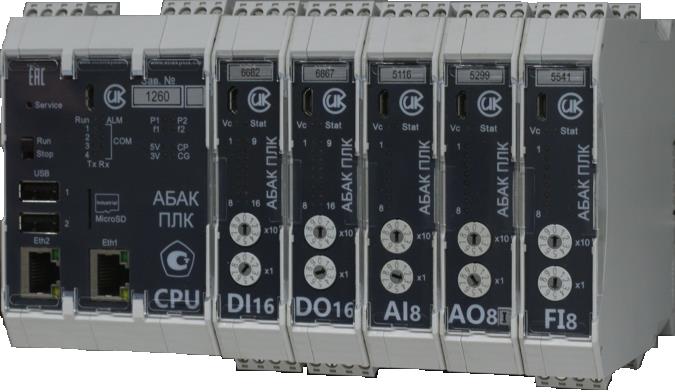

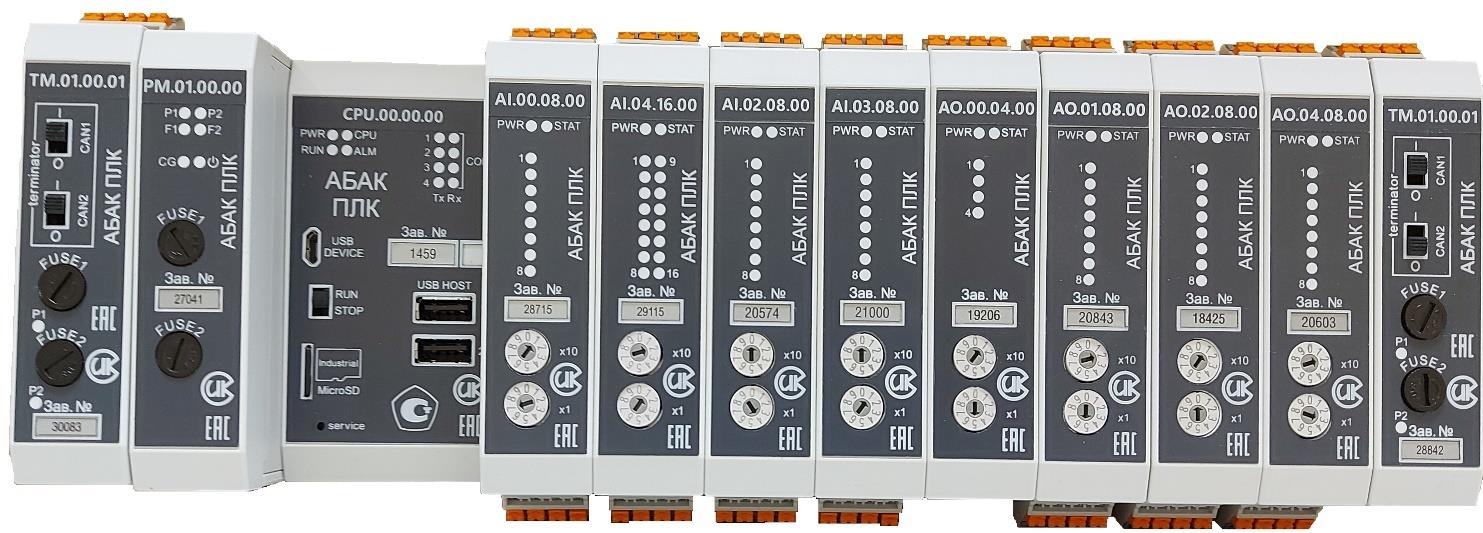

Рисунок 1 - Общий вид, места нанесения знака утверждения типа и серийного номера АБАК ПЛК в исполнении К2

AX 02

Dl.00.16.00

Место нанесения серийного номера

| АХ01

DXQ1 I

DXQ

TXQ2

CPU.00.00.00

АБАК ПЛК

РМ.01.00.00

Р1**Р2 F1®>F2

IM.01.00.00

АБАК ПЛК

CPU.00.00.00

PWR^^CPU      (

ТМ.01.00.00

FM.01.08.00

А0.02.08.00

PWR® eSTAT

W[

Р2 *3ав.№

AI.04.16.00 pwReesTAt

J

РМ.01.00.00

Р1*®Р2 F1SWF2

0JS£z < Ш

D0.00.16.00

PWR® eSTAT

Al.00.08.00

PWR> eSTAT

TM.01.00.00

Место нанесения

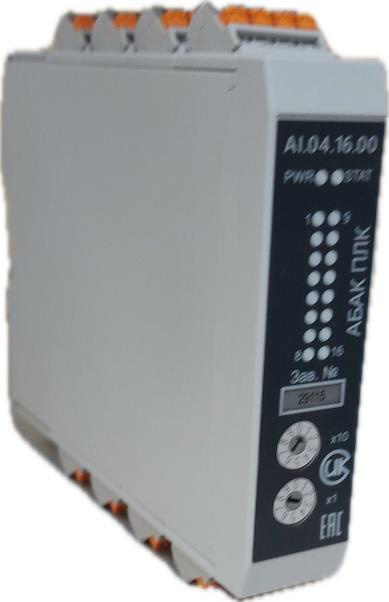

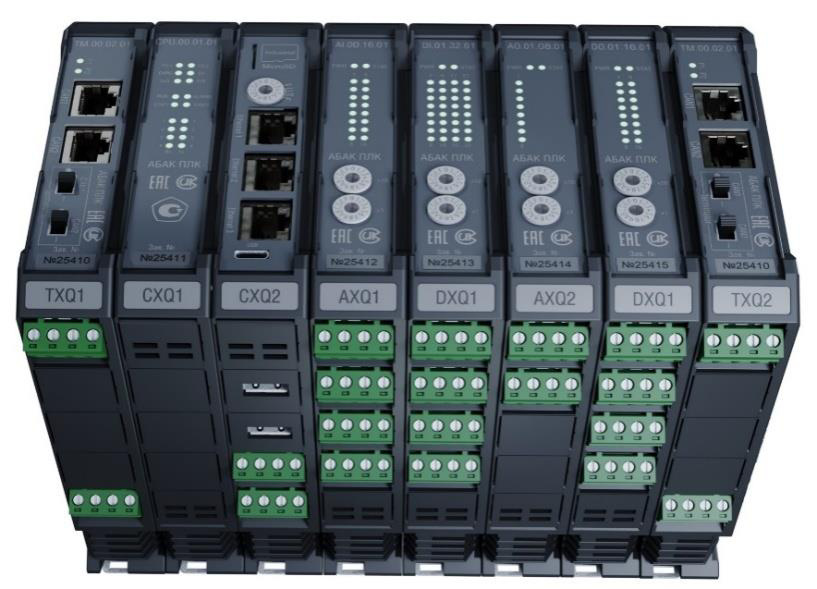

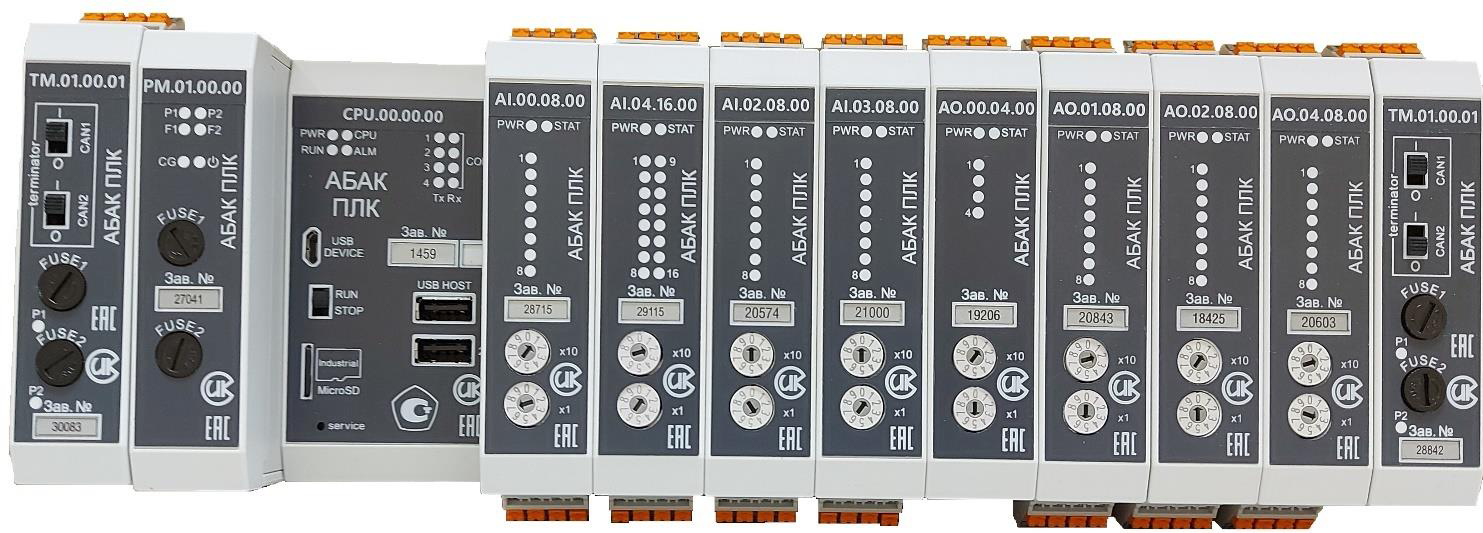

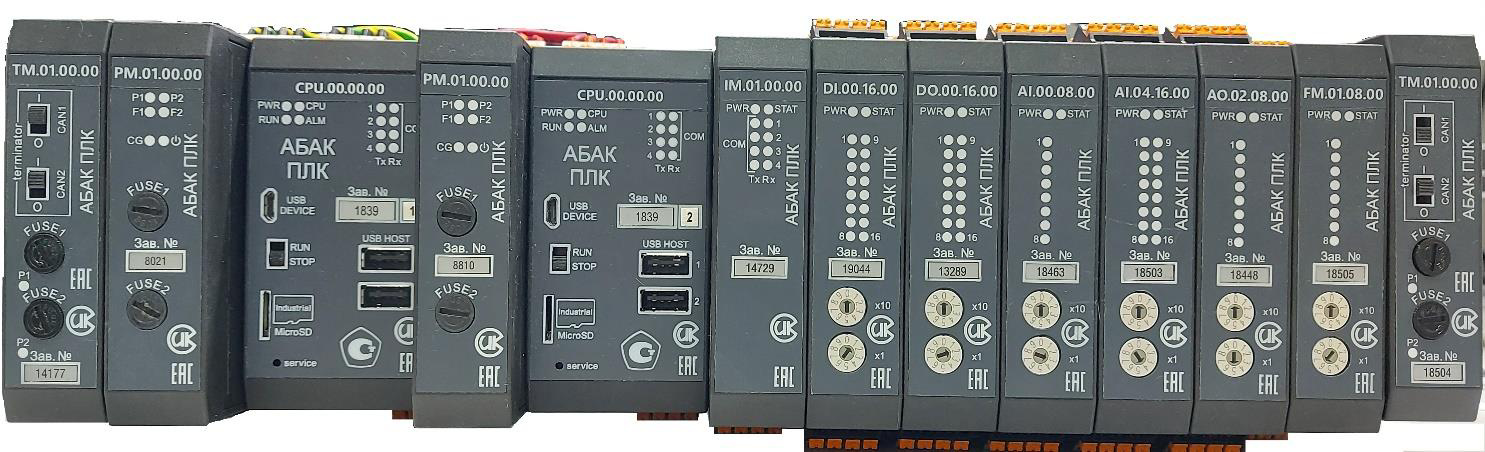

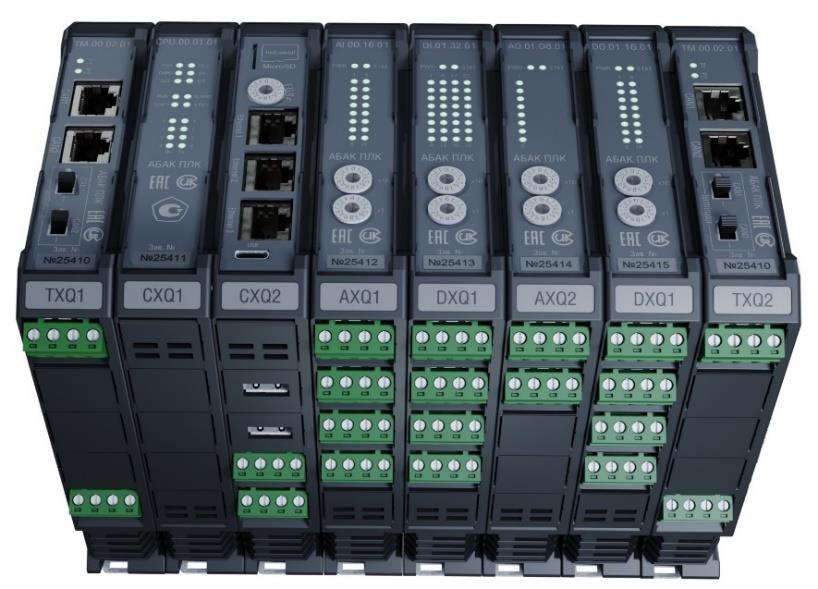

Рисунок 2 - Общий вид, места нанесения знака утверждения типа и серийного номера

знака утверждения типа

АБАК ПЛК в исполнении К3

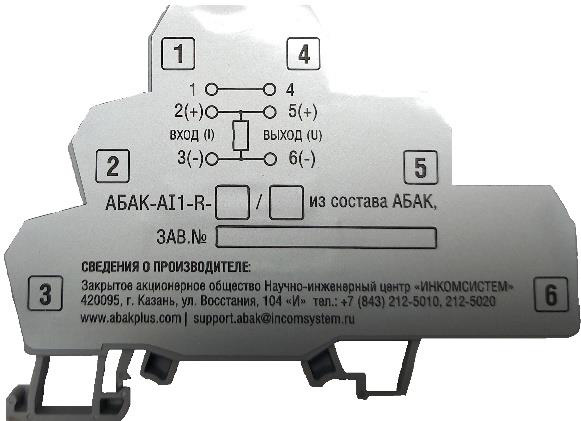

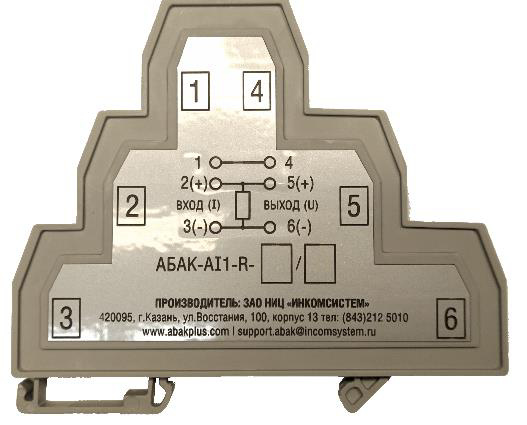

Рисунок 3 - Общий вид и схема пломбировки модуля АБАК-AIl-R

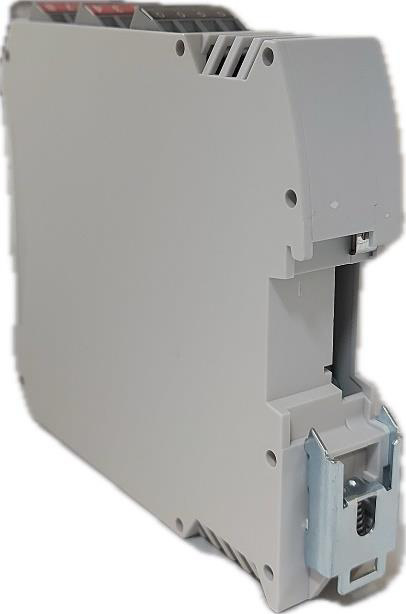

Место пломбировки

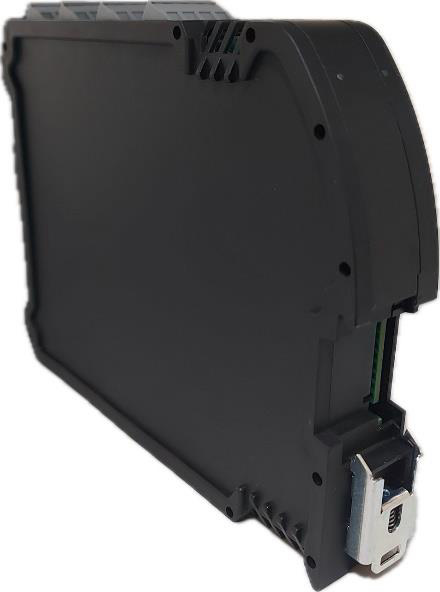

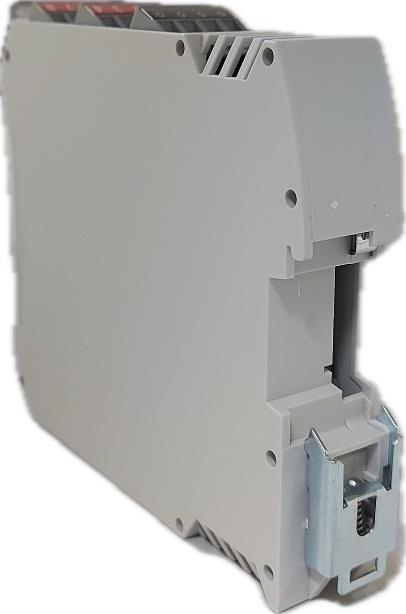

Рисунок 4 - Схема пломбировки модулей АБАК ПЛК

Всего листов 12

Питание: 24 В DC (по внутренней шине)

СЕРИЙНЫЙ НОМЕР:

ДАТА ИЗГОТОВЛЕНИЯ: 24 10 2023

СЕРИЙНЫЙ НОМЕР ДАТА ИЗГОТОВЛЕНИЯ 24 10 2023

Место нанесения

знака утверждения

типа

АБАК ПЛК

МОДУЛЬ АНАЛОГОВОГО ВВОДА МОДЕЛЬ: K2.AI.00.08.00

Аналоговый ввод(лассивный): Рабочий диапазон

АБАК ПЛК

МОДУЛЬ АНАЛОГОВОГО ВВОДА МОДЕЛЬ: КЗ AI 00.08.00

Питание 24 В ОС      Аналоговый под      Рабочий яилаэои

(Ло внутренней шине) (пассивный)

1»0.20иА U-1.5B Кол-во вводов 8

I >4 ..20 мА U-1...5B

Количество вводов: 8

температур

Место нанесения

серийного номера

СВЕДЕНИЯ 0 ПРОИЗВОДИТЕЛЕ ЗАО НИЦ «ИНКОМСИСТЕМ» Сайт: www.incomsystem.ru Телефон: «7 (843) 212 50-10 support. abakOincomsystem .ru

СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ ЗАО НИЦ-ИНКОМСИСТЕМ-Сайт www incomsystem ru Телефон «7(843)212 50-10 support abakCincomsystem ru

ER[

АБАК ПЛК

МОДУЛЬ АНАЛОГОВОГО ВВОДА МОДЕЛЬ: K3.AI.10.08.00

Питание: 24 В DC Аналоговый ввод (По внутренней шине) (пассивный):

СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ ЗАО НИЦ-ИНКОМСИСТЕМ» Сайт: www.incomsystem.ru Телефон:+7 (843) 212 50-10 support.abak®incomsystem ru

Рабочий диапазон температур -40‘ С. *70* С

СЕРИЙНЫЙ НОМЕР

ДАТА ИЗГОТОВЛЕНИЯ 24 10 2023

Место нанесения

серийного номера

Место нанесения

знака утверждения

типа

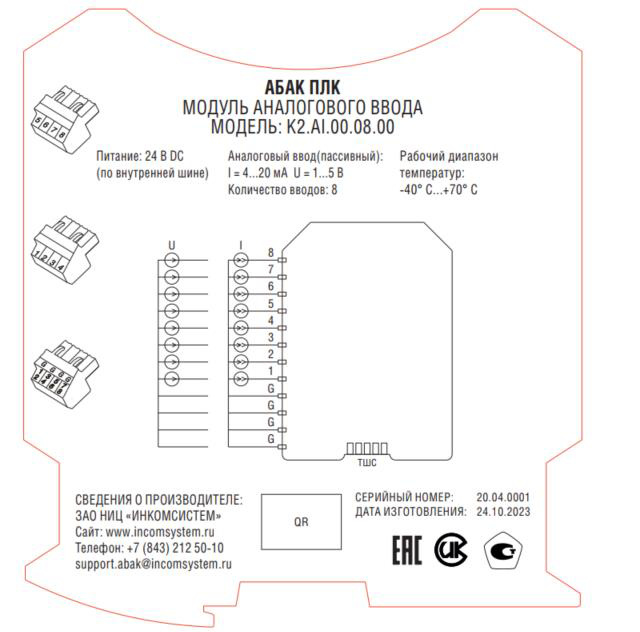

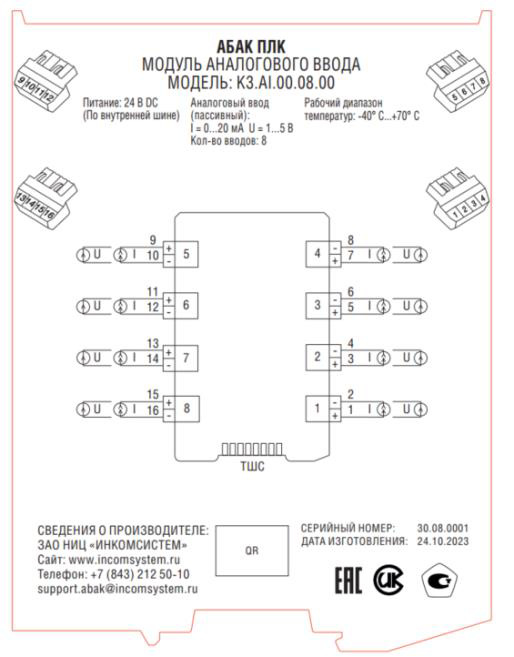

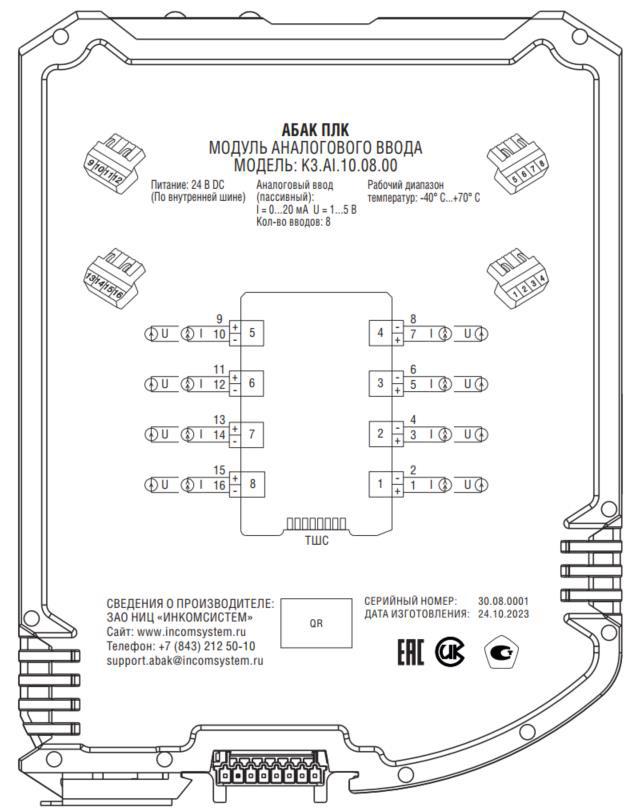

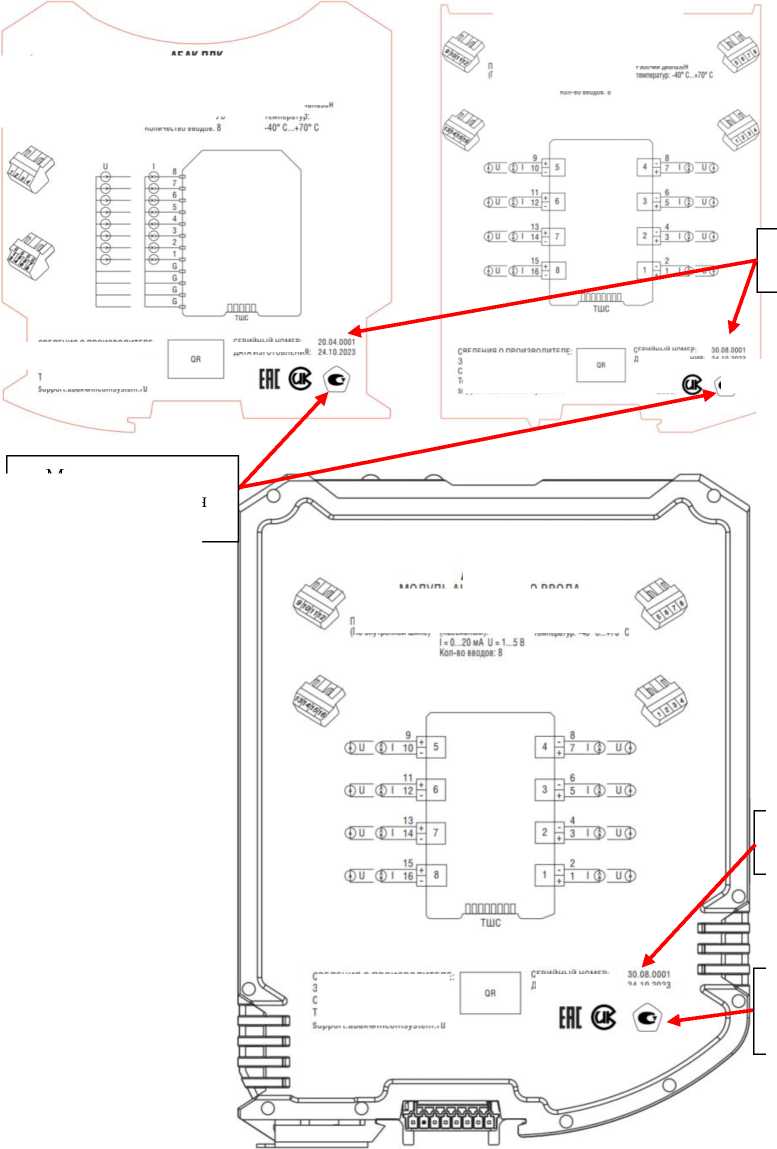

Рисунок 5 - Общий вид маркировочной таблицы АБАК ПЛК, расположенной на боковых

частях корпуса

Программное обеспечение

Программное обеспечение (далее - ПО) АБАК ПЛК делится на три группы:

системное ПО (далее - СПО);

прикладное ПО, разрабатываемое пользователем с помощью специализированных

инструментальных средств и загружаемое в АБАК ПЛК (далее - ППО);

- ПО, устанавливаемое на персональный компьютер.

СПО, влияющее на метрологические характеристики АБАК ПЛК, устанавливается в энергонезависимую память на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования АБАК ПЛК. Метрологические характеристики модулей ввода-вывода АБАК ПЛК нормированы с учетом СПО.

ППО разрабатывается пользователем в соответствии с инструкциями, описанными в руководстве по эксплуатации на АБАК ПЛК.

ППО, разрабатываемое пользователем и загружаемое в АБАК ПЛК, и ПО, устанавливаемое на персональный компьютер, не влияют на метрологические характеристики модулей.

Идентификация ПО АБАК ПЛК осуществляется путем отображения на дисплее подключенного к нему персонального компьютера структуры идентификационных данных, содержащих номер версии.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО АБАК ПЛК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО АБАК ПЛК

Технические характеристики

Таблица 2 - Метрологические характеристики модулей АБАК ПЛК в исполнении К2

* Диапазон устанавливается при выпуске из производства.

Примечания:

1 При расчете погрешности АБАК ПЛК при рабочих условиях основная и дополнительная погрешности суммируются алгебраически.

2 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

3 Нормальные условия измерений: температура окружающей среды (23±2) °C.

4 YY - номер разработки.

Таблица 3 - Метрологические характеристики модулей АБАК ПЛК в исполнении КЗ

Таблица 4 - Метрологические характеристики модуля K3.AI.Z2.XX.YY аналогового ввода для измерения сигналов от термопреобразователей сопротивления

Таблица 5 - Метрологические характеристики модуля аналогового ввода для измерения сигналов от термопар K3.AI.Z3.XX.YY

Таблица 6 - Основные технические характеристики АБАК ПЛК

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, на лицевую панель модуля центрального процессора и на маркировочную табличку каждого модуля методом лазерной печати.

Комплектность

Комплектность АБАК ПЛК представлена в таблице 7.

Таблица 7 - Комплектность АБАК ПЛК

Сведения о методах измерений

приведены в разделе 2 «Подготовка ПЛК к работе» ИнКС.425270.004 РЭ часть 1, в разделе 13 «Использование по назначению» ИнКС.425270.004 РЭ часть 2.

Нормативные документы

ИнКС.425270.004ТУ «Контроллер программируемый логический «АБАК ПЛК». Технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
