Система измерений количества и показателей качества нефтепродукта № 1223
| Номер в ГРСИ РФ: | 65215-16 |
|---|---|
| Производитель / заявитель: | ООО "ИМС Индастриз", г.Москва |
Система измерений количества и показателей качества нефтепродуктов № 1223 (далее -СИКНП) предназначена для автоматических измерений массы нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65215-16 | |||||||||
| Наименование | Система измерений количества и показателей качества нефтепродукта № 1223 | |||||||||
| Приказы |
№752 от
16.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bbd5de57-6c1a-7469-603c-34d0c6fc6466 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИМС Индастриз», РОССИЯ, 105187, г. Москва, ул. Щербаковская, д. 53, к. 15
Поверка
| Методика поверки / информация о поверке |
МП 1504-14-2023 ГСИ. Система измерений количества и показателей качества нефтепродукта № 1223. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
65215-16: Описание типа
2023-65215-16.pdf
|
Скачать | 426.9 КБ | |
|
65215-16: Методика поверки
2023-mp65215-16.pdf
|
Скачать | 10.1 MБ | |
|
65215-16: Описание типа
2026-65215-16.pdf
|
Скачать | 358.5 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1223 (далее -СИКНП) предназначена для автоматических измерений массы нефтепродуктов.
Описание
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКНП представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из двух независимых технологических блоков для измерений количества нефтепродуктов, общего блока контрольной измерительной линии и общего блока подключения передвижной поверочной установки. Каждый технологический блок состоит из блока фильтров, блока измерительных линий, блока отбора проб, блока регулирования давления, системы сбора, обработки информации и управления и системы дренажа нефтепродуктов. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее измерительные компоненты.
Каждый блок измерительных линий состоит из двух рабочих и одной контрольно-резервной измерительных линий, блок контрольной измерительной линии состоит из одной контрольной измерительной линии.
Все измерительные компоненты (средства измерений) и оборудование СИКНП размещены в отапливаемых помещениях.
В составе СИКНП функционально выделены измерительные каналы (ИК) массы и массового расхода нефтепродуктов.
В состав СИКНП входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
аблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion модификации CMF 400 с преобразователями серии 2700 (далее - СРМ) |
45115-10 |
|
Датчики температуры 644 |
39539-08 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
52638-13 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
Комплексы измерительно-вычислительные ИМЦ-07 (далее -ИВК) |
75139-19 |
|
Контроллеры программируемые SIMATIC S7-400 |
15773-11 |
В состав СИКНП входят показывающие средства измерений температуры и давления утвержденных типов.
СИКНП обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефтепродуктов по каждому блоку измерительных линий прямым методом динамических измерений за установленные интервалы времени;
- автоматические измерения плотности нефтепродуктов в каждом блоке отбора проб;
- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- проведение контроля метрологических характеристик рабочих СРМ, входящих в состав ИК массы и массового расхода нефтепродуктов, с применением контрольно-резервного СРМ, применяемого в качестве контрольного, или контрольного СРМ, входящего в состав общего блока контрольной измерительной линии;
- определение метрологических характеристик ИК массы и массового расхода нефтепродуктов и проведение контроля метрологических характеристик СРМ, входящих в состав ИК массы и массового расхода нефтепродуктов, с применением передвижной поверочной установки в автоматизированном режиме;
- автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматические измерения объемного расхода нефтепродуктов в каждом блоке отбора проб;
- автоматический контроль параметров измеряемой среды (нефтепродуктов), их индикация и сигнализация нарушений установленных границ, регистрация и хранение результатов измерений, формирование отчетов;
- защита информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Для защиты от несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, конструкцией СРМ, входящих в состав ИК массы и массового расхода нефтепродуктов, предусмотрены места установки пломб, несущих знаки поверки, которые наносятся методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах первичного измерительного преобразователя массового расхода CMF 400, и одну свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, охватывающей корпус преобразователя серии 2700.
Места установки пломб для защиты от несанкционированных настройки и вмешательства представлены на рисунках 1 и 2.
Место установки пломбы
Место установки пломбы

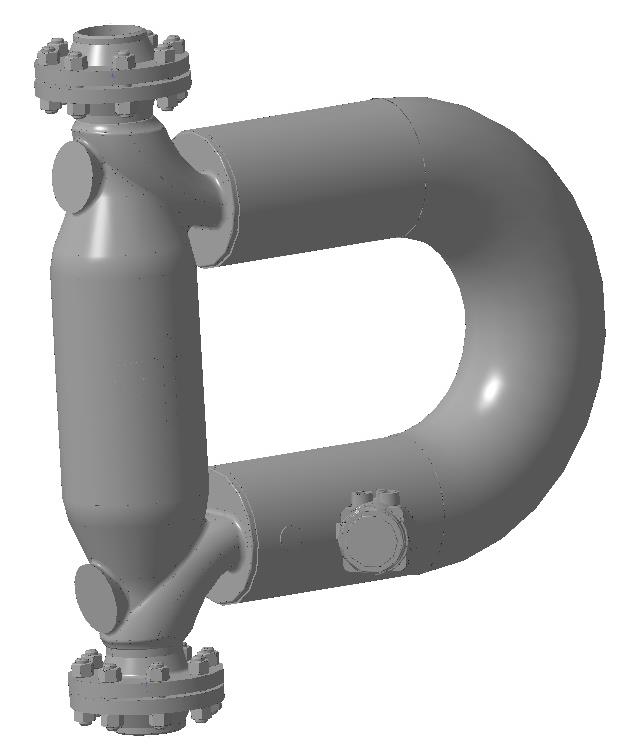

Рисунок 1 - Места установки пломб для защиты от несанкционированных настройки и вмешательства первичного измерительного преобразователя массового расхода CMF 400
Место установки пломбы

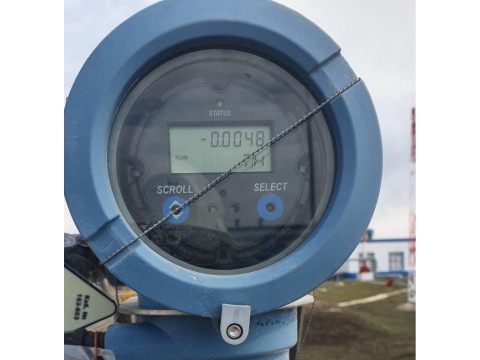

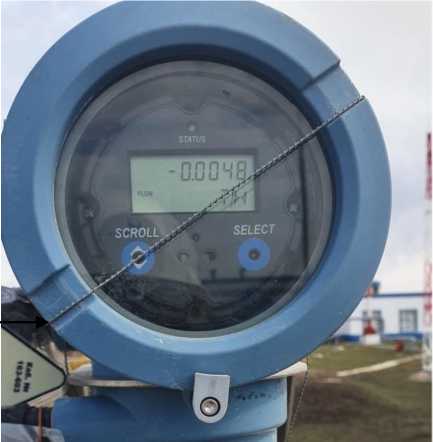

Рисунок 2 - Место установки пломбы для защиты от несанкционированных настройки и вмешательства преобразователя серии 2700
Единичный экземпляр СИКНП имеет заводской № 646.
Заводской номер СИКНП нанесен графическим методом на маркировочную табличку, установленную на стене блочно-модульного здания технологического блока СИКНП.
Возможность нанесения знака поверки на СИКНП не предусмотрена.

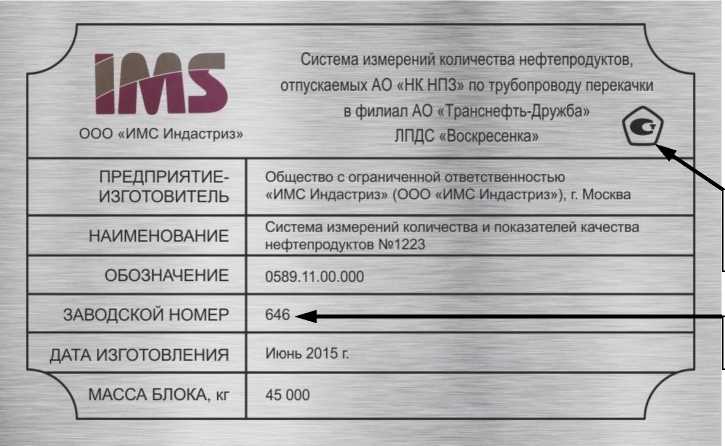

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) СИКНП (ИВК, автоматизированные рабочие места (АРМ) оператора) обеспечивает реализацию функций СИКНП. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКНП в целях утверждения типа.
Наименование ПО и идентификационные данные указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
ПО АРМ оператора «ФОРВАРД» |
ПО ИВК | |||
|
Идентификационное наименование ПО |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
EMC07.Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
PX.7000.01.09 |
|
Цифровой идентификатор ПО |
8B71AF71 |
30747EDB |
F8F39210 |
1B8C4675 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Уровень защиты ПО СИКНП «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики СИКНП приведены в таблицах 3, 4 и 5.
Таблица 3 - Состав и метрологические характеристики ИК массы и массового расхода нефтепродуктов СИКНП________________________________________________________
|
Наименование ИК |
Количество ИК |
Состав ИК |
Диапазон измерений |
Пределы допускаемой относительной погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | ||||
|
ИК массы и массового расхода нефтепродуктов |
6(блоки измерительных линий), 1 (блок контрольной измерительной линии) |
СРМ |
ИВК |
от 56 до 400 т/ч |
±0,25 %1), ±0,20 %2) |
|
1) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефтепродуктов с рабочим СРМ и контрольно-резервным СРМ, применяемым в качестве резервного. 2) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефтепродуктов с контрольным СРМ и контрольно-резервным СРМ, применяемым в качестве контрольного. | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода измеряемой среды (нефтепродуктов), т/ч |
от 56 до 400* |
|
Пределы допускаемой относительной погрешности измерений массы измеряемой среды (нефтепродуктов), % |
±0,25 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКНП и не может превышать максимальный диапазон измерений. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтепродукты по ГОСТ 32511-2013 «Межгосударственный стандарт. Топливо дизельное ЕВРО. Технические условия» и ГОСТ 32513-2013 «Межгосударственный стандарт. Топлива моторные. Бензин неэтилированный. Технические условия» |
|
Количество измерительных линий, шт. |
7 (4 рабочие, 2 контрольнорезервные, 1 контрольная) |
|
Наименование характеристики |
Значение |
|
Избыточное давления измеряемой среды, МПа: - рабочее |
0,7 |
|
- минимально допустимое |
0,5 |
|
- максимально допустимое |
1,5 |
|
- расчетное |
1,5 |
|
Диапазон температуры измеряемой среды, оС |
от -20 до +50 |
|
Диапазон вязкости кинематической измеряемой среды, мм2/с (сСт) |
от 1,2 до 9 |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 710 до 860 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКНП |
периодический, автоматизированный |
|
Параметры электрического питания: - напряжение переменного тока, В |
380±38 (трехфазное) 220±22 (однофазное) |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - диапазон температуры наружного воздуха, оС - температура воздуха в помещении блочномодульного здания технологического блока, оС, не |
от -40 до +39 |
|
ниже |
+10 |
|
- диапазон температуры воздуха в помещении операторной, оС |
от +18 до +25 |
Знак утверждения типа
наносится в правом верхнем углу титульного листа инструкции по эксплуатации СИКНП типографским способом и на маркировочную табличку графическим методом.
Комплектность
Комплектность СИКНП приведена в таблице 6.
Таблица 6 - Комплектность СИКНП
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефтепродуктов № 1223, заводской № 646 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1223» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46548).
Нормативные документы
Постановление правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
