Микроскопы видеоизмерительные MarVision серии QM 300

Номер в ГРСИ РФ: 67590-17
Категория: Микроскопы
Производитель / заявитель: Фирма "Mahr GmbH", Германия
Скачать
67590-17: Описание типа СИ Скачать 122.4 КБ
67590-17: Методика поверки МП 203-37-2017 Скачать 2.6 MБ
Нет данных о поставщике
Микроскопы видеоизмерительные MarVision серии QM 300 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Микроскопы видеоизмерительные MarVision серии QM 300 (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.

Информация по Госреестру

Основные данные
Номер по Госреестру 67590-17
Наименование Микроскопы видеоизмерительные
Модель MarVision серии QM 300
Срок свидетельства (Или заводской номер) 30.05.2022
Производитель / Заявитель

Фирма "Mahr GmbH", Германия

Поверка

Актуальность информации 17.11.2024

Поверители

Скачать

67590-17: Описание типа СИ Скачать 122.4 КБ
67590-17: Методика поверки МП 203-37-2017 Скачать 2.6 MБ

Описание типа

Назначение

Микроскопы видеоизмерительные MarVision серии QM 300 (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.

Описание

Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на видеоизмерительном столе, проецируется на оптическую головку микроскопа.

Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.

Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах. Микроскопы в зависимости от типоразмеров выпускаются в трех модификациях (табл. 2).

Внешний вид микроскопов приведен на рисунке 1.

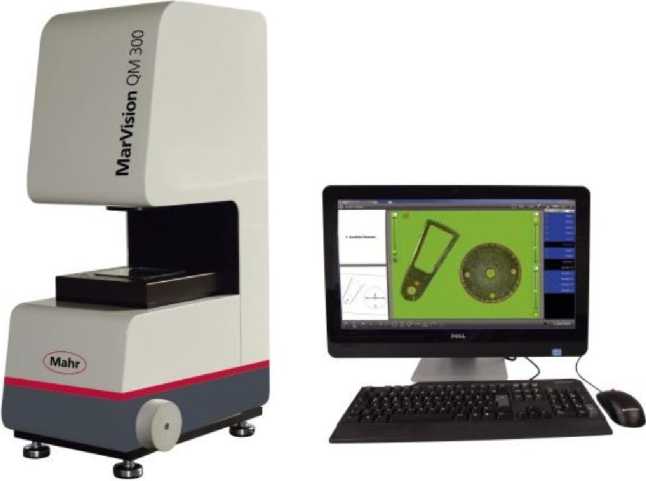

Рисунок 1 - Внешний вид микроскопов видеоизмерительных MarVision серии QM 300

Пломбирование микроскопов видеоизмерительных MarVision серии QM 300 не предусмотрено.

Программное обеспечение

Микроскопы оснащены программным обеспечением (ПО) M3. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

аблица 1 - Идентификационные данные ПО микроскопов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M3

Номер версии (идентификационный номер) ПО

v.2 и выше

Цифровой идентификатор ПО

-

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.

Защита программного обеспечения микроскопов соответствует уровню «высокий»

в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, мм - по оси X - по оси Y

от 0 до 32

от 0 до 24

от 0 до 57

от 0 до 42

от 0 до 96

от 0 до 72

Пределы допускаемой абсолютной погрешности измерений в плоскости XY*, мкм

±(4+L/50)

±(4,5+L/50)

±(7,5+L/50)

Рабочее расстояние, мм

30

Дискретность отсчета, мкм

0,001

*L - измеряемая длина в мм

Таблица 3 - Основные технические характеристики микроскопов

Наименование характеристики

Значение

Максимальная нагрузка на стол, кг, не более

2

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22

50±2,5

Габаритные размеры, мм, не более

- длина

- ширина

- высота

330

230

580

330

240

720

340

250

820

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

от +15 до +25

от 40 до 80

от +15 до +25 от 40 до 80

от +15 до +25

от 40 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микроскоп видеоизмерительный MarVision серии QM 300

-

1 шт.

Компьютер с ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП № 203-37-2017

1 экз.

Поверка

осуществляется по документу МП № 203-37-2017 «Микроскопы видеоизмерительные MarVision серии QM 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 марта 2017 г.

Основное средство поверки:

- мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация Mahr GmbH, Германия
