Зонды периферийного узла Системы контроля, мониторинга и управления трафиком

Назначение

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - Зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание

К настоящему типу средств относятся Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ), следующих модификаций КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-ПУ М1, КМУТ-Л, КМУТ-10, КУТ М1. В зависимости от исполняемых функций Зонды КМУТ имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия Зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между Зондами КМУТ или Зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени Российской Федерации UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), которые могут входить в ее состав, по сетям пакетной передачи данных.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В зависимости от функциональных возможностей и конструктивного исполнения Зонды КМУТ позволяют:

- проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи (модификация КМУТ-10);

- обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

- обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи (модификация КМУТ-ПУ М1);

- определять температуру (модификации КМУТ-ПУ М1, КМУТ-Л);

- обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания (модификации КМУТ-ПУ М1, КМУТ-Л);

- организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM (модификация КМУТ М2);

- определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

- повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания (модификация КМУТ-10).

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны и датчика температуры располагаются на лицевой или задней панели блоков. Все модификации Зондов КМУТ, кроме КУТ М1 имеют исполнение позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.

Нанесение знака поверки на корпус Зондов КМУТ не предусмотрено. Заводские номера, однозначно идентифицирующие каждый экземпляр Зондов КМУТ, наносятся на панель в форме наклейки, содержащей заводской номер в цифро-буквенном формате. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и возможное место нанесения знака утверждения типа и заводского номера показаны на рисунках 1 - 11.

Конструкцией предусмотрена возможность установки пломб. Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки.

Место для знака утверждения типа

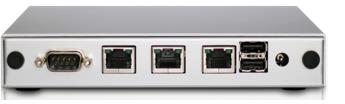

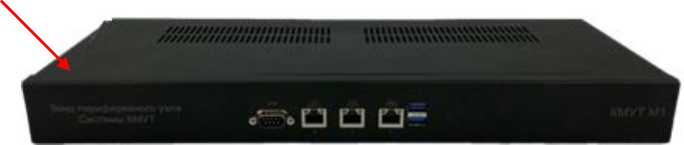

Рисунок 1 - Внешний вид Зонда КМУТ модификаций КМУТ М1

Место для знака утверждения типа

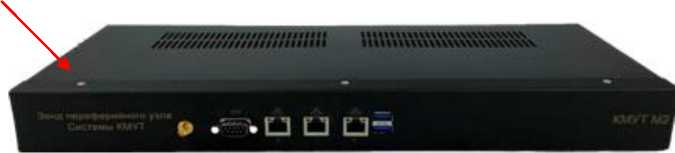

Рисунок 2 - Внешний вид Зонда КМУТ модификаций КМУТ М2

Место для нанесения заводского номера

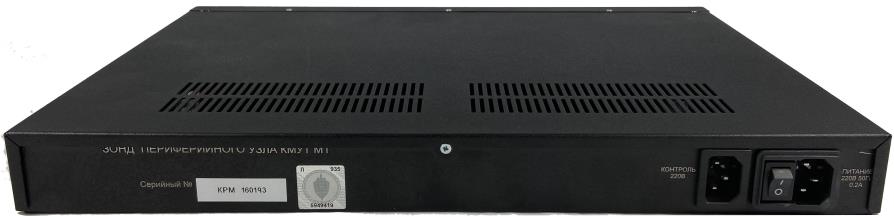

Рисунок 3 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ М1, КМУТ М2

Место пломбировки

Место для знака утверждения типа

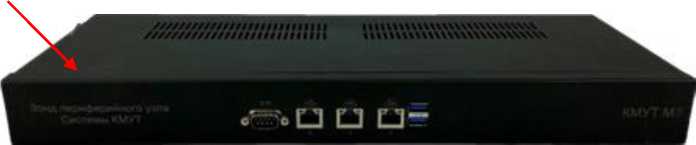

Рисунок 4 - Внешний вид Зонда КМУТ модификаций КМУТ М3

Место пломбировки

Место для нанесения заводского номера

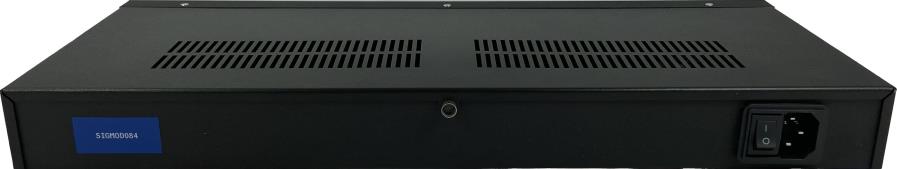

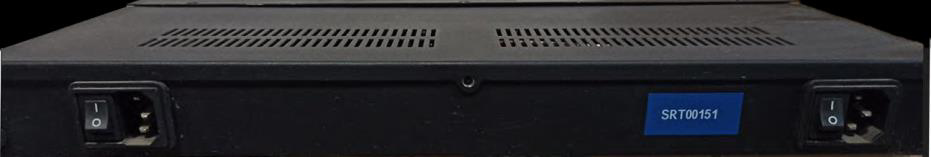

Рисунок 5 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ М3

Место для знака утверждения типа

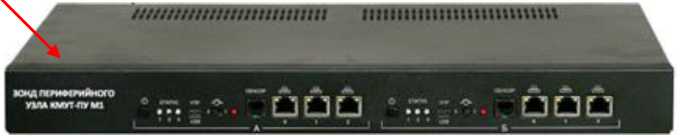

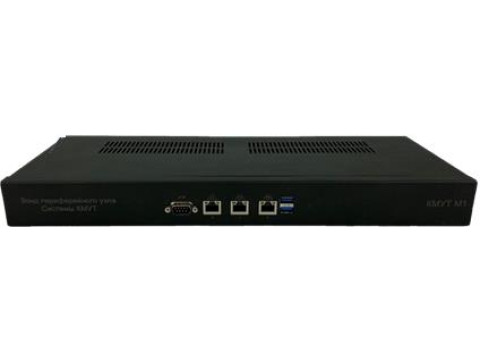

Рисунок 6 - Внешний вид Зонда КМУТ модификаций КМУТ-ПУ М1

Место для нанесения заводского номера

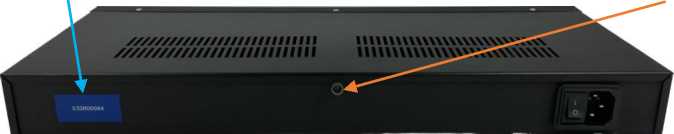

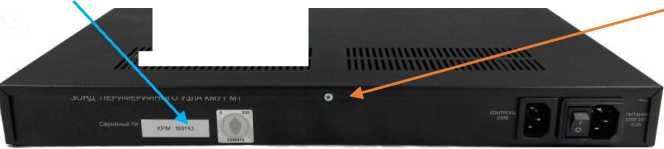

Рисунок 7 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ-ПУ М1

Место пломбировки

Место для знака утверждения типа

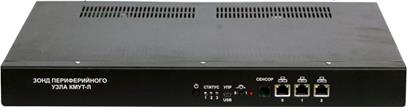

Рисунок 8 - Внешний вид Зонда КМУТ модификаций КМУТ-Л

Место для нанесения заводского номера

//////////////1/11111111411 ////////////iiiiiinmu I

111П»\\\\\\\\\\\\\' IIIHWWWWW.W

Место пломбировки

ЗОНД ПЕРИФЕРИИ

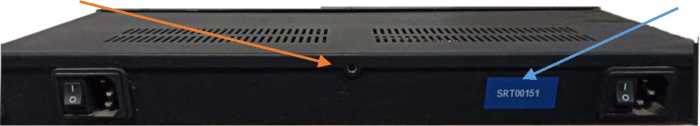

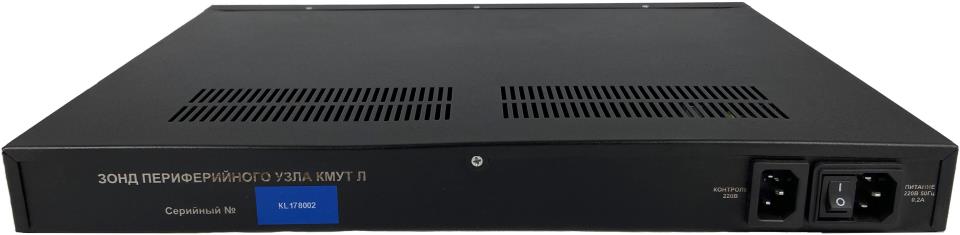

Рисунок 9 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ-Л

Место пломбировки

Место для знака утверждения типа

Место для нанесения заводского номера

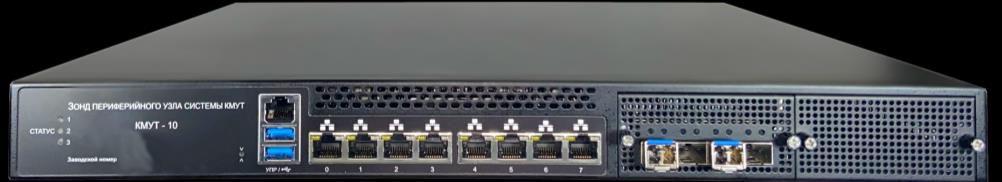

Рисунок 10 - Внешний вид Зонда КМУТ модификаций КМУТ-10

Место для нанесения заводского номера

Место пломбировки

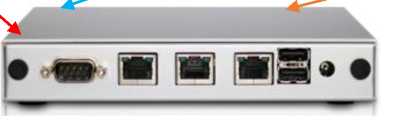

Рисунок 11 - Внешний вид Зонда КМУТ модификаций КУТ М1

Место для знака утверждения типа

Программное обеспечение

Программное обеспечения (ПО) Зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО - Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики Зондов КМУТ

Таблица 3 - Основные технические характеристики Зондов КМУТ

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели Зондов КМУТ в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.002 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 7.2, 7.3

РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия»
