Трансформаторы тока ТОЛ-СВЭЛ
| Номер в ГРСИ РФ: | 70106-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
Трансформаторы тока ТОЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70106-17 | |||||||||
| Действует | по 29.12.2027 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | ТОЛ-СВЭЛ | |||||||||
| Модификации |
ТОЛ-СВЭЛ-35-2.2 УХЛ2 ТОЛ-СВЭЛ-35-3.2 УХЛ2 |
|||||||||
| Приказы |
№1972 от
15.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e98ee6c6-68e5-ae08-f201-0dcb1165d75a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СВЭЛ-СТ», РОССИЯ, 620010, г. Екатеринбург, ул. Черняховского, д. 61
Поверка
| Методика поверки / информация о поверке |
РТ-МП-237-201/1.1-2025 Государственная система обеспечения единства измерений. Трансформаторы тока ТОЛ-СВЭЛ. Методика поверки
(с 15.09.2025)
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(по 15.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
75096
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75085 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
70106-17: Описание типа
2017-70106-17.pdf
|
Скачать | 319.8 КБ | |
|
70106-17: Методика поверки
2021-mp70106-17.pdf
Файл устарел
|
Скачать | 68.3 КБ | |
|
70106-17: Описание типа
2025-70106-17.pdf
|
Скачать | 183.7 КБ | |
|
70106-17: Методика поверки
РТ-МП-237-201/1.1-2025
2025-mp70106-17.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Трансформаторы тока ТОЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы изготавливаются в различных климатических исполнениях (УХЛ, У, ХЛ, О, Т) и категориях размещения (1, 2, 5.1) по ГОСТ 15150-69.
Трансформаторы категории размещения 2 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства. Трансформаторы категории размещения 1 - для установки в открытые распределительные устройства. Конструктивное исполнение ТОЛ-СВЭЛ-10М-32.1 (32.2) - для установки в высоковольтные рудничные КРУ и сланцевые шахты, опасных по газу и пыли.
Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц. Конструктивное исполнение ТОЛ-СВЭЛ-10М-32.1 (32.2) предназначено также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с одной или несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) и/или вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, имеющих не менее двух отверстий для болтов М12. У трансформаторов на номинальные напряжения свыше 10 кВ справа и слева от контактных площадок могут располагаться изоляционные перегородки и изоляционные ребра на корпусе, увеличивающие расстояния для поверхностных токов утечки.
Выводы вторичных обмоток расположены в нижней части литого блока. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. Маркировка выводов вторичных обмоток из гибкого многожильного провода выполнена специальными маркерами, расположенными непосредственно на проводе.
Трансформаторы имеют на опорной поверхности четыре втулки с резьбой М10, предназначенные для крепления трансформатора на месте установки, или сварную раму различной формы.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток, габаритными размерами, массой, вариантами крепления и расположением выводов.
Общий вид трансформаторов представлен на рисунках 1-2.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.
На трансформаторах имеется табличка технических данных. Заводской номер в формате цифрового обозначения наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ 15150-69 металлографическим способом, для категории размещения 2 по ГОСТ 15150-69 методом офсетной печати.
Рабочее положение трансформаторов в пространстве - любое (для трансформаторов категории размещения 1 по ГОСТ 15150-69 - вертикальное).
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

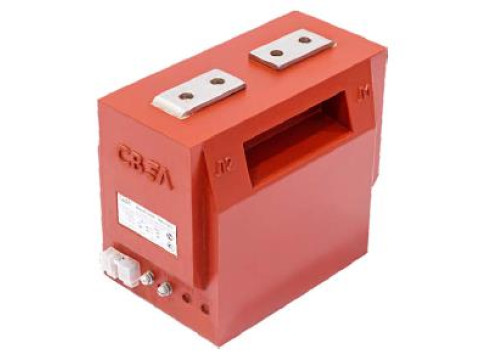

Рисунок 1 - Все исполнения трансформаторов тока ТОЛ-СВЭЛ категории размещения 2
данных трансформатора

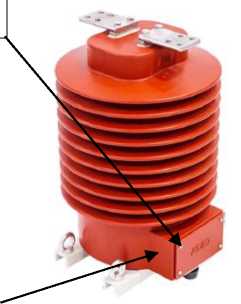

Рисунок 2 - Все исполнения трансформаторов тока ТОЛ-СВЭЛ категории размещения 1
О Л - СВЭЛ - ХХ - Х - М - Х - Х - Х/Х - Х - Х
|
~Q Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 | |||||
|
Номинальный вторичный ток, А | |||||
|
Номинальный первичный ток, А | |||||
|
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) | |||||
|
Номер конструктивного исполнения | |||||
|
Модифицированный | |||||
|
Категория загрязнения в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920 | |||||
|
Номинальное напряжение, кВ | |||||
|
Товарный знак изготовителя | |||||
|
С литой изоляцией | |||||
|
Опорный | |||||
|
Трансформатор тока | |||||
Рисунок 3 - Структура условного обозначения трансформаторов
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Класс напряжения, кВ |
от 3 до 35 включ. |
|
Номинальный первичный ток, А |
от 5 до 4000 включ. |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
от 1 до 5 включ. |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка, В^ А: - с коэффициентом мощности COS ф2= 1 - с коэффициентом мощности cos ф2= 0,8 |
0,5; 1; 2; 2,5; 5 от 3 до 100 включ. |
|
Класс точности вторичных обмоток: - для измерений (по ГОСТ 7746-2015) - для защиты (по ГОСТ 7746-2015) - для защиты (по ГОСТ Р МЭК 61869-2-2015) |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р 5PR; 10PR |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 3 до 80 включ. |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном |
от 3 до 20 включ. |
|
Номинальная частота напряжения сети, Гц |
50; 60 1) |
|
где 1) - для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм: (длинахширинахвысота) |
от 210х148х224 до 790x652x957 включ. |
|
Масса, кг |
от 19 до 185 включ. |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 оС до +55 оС Т1, диапазон рабочих температур от -10 оС до +60 оС УХЛ2, диапазон рабочих температур от -60 оС до +55 оС 1) У2, диапазон рабочих температур от -45 до +40 оС; ХЛ2, диапазон рабочих температур от -60 до +40 оС; Т2, диапазон рабочих температур от -10 оС до +60 оС 1) О5.1, диапазон рабочих температур от +1 оС до +50 оС 1) |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400 000 |
|
Примечание: 1) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | |
Знак утверждения типа
наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ 15150-69 металлографическим способом, для категории размещения 2 по ГОСТ 15150-69 методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТОЛ-СВЭЛ (исполнение по заказу) |
0ЭТ.591.014 ТУ |
1 шт. |
|
Комплект для пломбирования |
- |
1 шт. 1) |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Комплект крепежа |
- |
1 шт. 2) |
|
Комплект крепежа с защитной крышкой |
- |
1 шт. 3) |
|
Транспортировочная рама |
- |
1 шт. 4) |
|
Паспорт |
0ЭТ.467.005 ПС; 0ЭТ.467.007 ПС; 0ЭТ.467.009 ПС; 0ЭТ.467.033 ПС; 0ЭТ.467.047 ПС; 0ЭТ.467.052 ПС |
1 экз. |
|
Руководство по эксплуатации |
0ЭТ.461.003 РЭ; 0ЭТ.461.007 РЭ; 0ЭТ.461.008 РЭ; 0ЭТ.461.026 РЭ; 0ЭТ.461.033 РЭ; 0ЭТ.461.035 РЭ |
1 экз. 3) |
|
Примечания: 1) - по количеству вторичных обмоток измерений; 2) - по количеству вторичных обмоток; 3) - для исполнений категории размещения 1 по ГОСТ 15150-69; 4) - для исполнения ТОЛ-СВЭЛ-35Ш; 5) - при поставке партии трансформаторов тока в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее пяти экземпляров на партию из ста штук | ||
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации «Трансформатор тока ТОЛ-СВЭЛ-10.
Руководство по эксплуатации. 0ЭТ.461.003 РЭ», «Трансформатор тока ТОЛ-СВЭЛ-10М.
Руководство по эксплуатации. 0ЭТ.461.033 РЭ», «Трансформатор тока ТОЛ-СВЭЛ-20(24).
Руководство по эксплуатации. 0ЭТ.461.007 РЭ», «Трансформатор тока ТОЛ-СВЭЛ-35.
Руководство по эксплуатации. 0ЭТ.461.008 РЭ», «Трансформатор тока ТОЛ-СВЭЛ-35 III.
Руководство по эксплуатации. 0ЭТ.461.026 РЭ» или «Трансформатор тока ТОЛ-СВЭЛ-35 ШМ.
Руководство по эксплуатации. 0ЭТ.461.035 РЭ».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации.
Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 год №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока» 0ЭТ.591.014 ТУ Трансформаторы тока ТОЛ-СВЭЛ. Технические условия
