Счетчики электрической энергии статические однофазные Меркурий 206

Номер в ГРСИ РФ: 71246-18
Категория: Счетчики электроэнергии
Производитель / заявитель: ООО "НПФ "МОССАР", г.Маркс
Скачать
71246-18: Описание типа СИ Скачать 184.2 КБ
71246-18: Методика поверки АВЛГ.411152.032 РЭ1 Скачать 1 MБ
Нет данных о поставщике
Счетчики электрической энергии статические однофазные Меркурий 206 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счётчики электрической энергии статические однофазные «Меркурий 206» (далее -счётчики) предназначены для измерений и учёта активной и реактивной электрической энергии в двухпроводных сетях переменного тока напряжением переменного тока 230 В, частотой 50 Гц, а также для измерений силы, напряжения, частоты переменного тока, активной и реактивной электрической мощности.

Информация по Госреестру

Основные данные
Номер по Госреестру 71246-18
Наименование Счетчики электрической энергии статические однофазные
Модель Меркурий 206
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

ООО "НПФ "МОССАР", г.Маркс

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 65218
Найдено поверителей 33
Успешных поверок (СИ пригодно) 65207 (100%)
Неуспешных поверок (СИ непригодно) 11 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71246-18: Описание типа СИ Скачать 184.2 КБ
71246-18: Методика поверки АВЛГ.411152.032 РЭ1 Скачать 1 MБ

Описание типа

Назначение

Счётчики электрической энергии статические однофазные «Меркурий 206» (далее -счётчики) предназначены для измерений и учёта активной и реактивной электрической энергии в двухпроводных сетях переменного тока напряжением переменного тока 230 В, частотой 50 Гц, а также для измерений силы, напряжения, частоты переменного тока, активной и реактивной электрической мощности.

Описание

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов.

Управление процессом измерения и всеми функциональными узлами счётчиков осуществляется высокопроизводительным микроконтроллером (далее - МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК. МК по выборкам мгновенных значений напряжения и силы переменного тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и силы переменного тока. МК выполняет функции вычисления измеренной электрической энергии, связи с энергонезависимой памятью, отображение информации на жидкокристаллическом индикаторе (далее - ЖКИ) и формирование импульсов телеметрии.

Измерение частоты переменного тока сети производится посредством измерения периода фазного напряжения.

В модельный ряд входят счётчики, отличающиеся силой базового и максимального переменного тока, количеством интерфейсов связи, наличием внутреннего источника питания интерфейса, электронной пломбы, встроенного реле, журнала событий и профиля мощности.

Структура условного обозначения счётчиков:

«Меркурий 206 PR(C)LSNOFn», где:

- Меркурий - торговая марка счётчиков;

- 206 - серия счётчиков;

- P - профиль электрической мощности, журнал событий;

- R - интерфейс RS-485;

- С - интерфейс CAN;

- L - PLC-модем;

- S - внутреннее питание интерфейса;

- N - электронная пломба;

- О - встроенное реле;

- Fn - встроенный радиомодем (N - разновидность радиомодема).

П р и м е ч а н и е - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчиков.

Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора.

Счётчики имеют ЖКИ для отображения учтенной электрической энергии и измеряемых величин и электронную кнопку управления режимами индикации. Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электрической энергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчиков и другая информация, необходимая для конфигурации счётчиков

Счётчики с индексом «L» в названии дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.

Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электрической энергии.

Счётчики обеспечивают:

- регистрацию и хранение значений накопленной электрической энергии по каждому тарифу и сумму потребляемой электрической энергии по всем тарифам;

- обмен информацией с IBM PC (через интерфейс связи, оптопорт, радиомодем или PLC-модем);

- регистрацию и хранение значений накопленной электрической энергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;

- переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;

- программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее», режима управления реле, текущего значения параметров переменного тока: мощности, напряжения, силы, частоты и т.д.;

- установку лимита электрической мощности переменного тока и лимита электрической энергии по каждому тарифу, по превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).

Конструктивно счётчики состоят из следующих узлов:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

- клеммной колодки;

- печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.

На печатном узле находятся:

- блок питания;

- оптрон импульсного выхода;

- микроконтроллер (МК);

- энергонезависимое запоминающее устройство;

- оптопорт с функцией электронной кнопки;

- ЖКИ.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254-2015.

Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии. Счётчики предназначены для эксплуатации внутри закрытых помещений.

Заводской номер наносится на маркировочную наклейку типографским любым технологическим способом в виде цифрового кода.

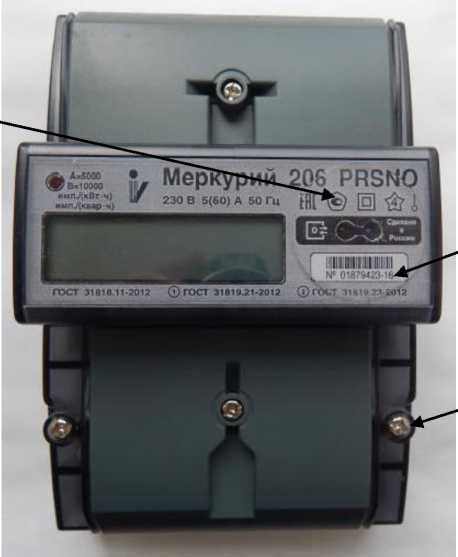

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.

Место нанесения знака утверждения типа

Пломба с нанесением

Место нанесения

заводского номера

знака поверки

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

В счётчиках используется программное обеспечение (далее по тексту - ПО) «Меркурий 206».

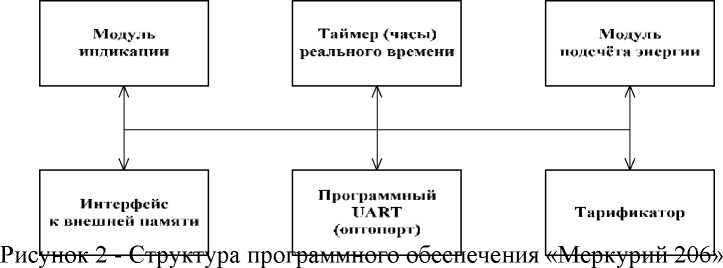

Структура программного обеспечения «Меркурий 206» приведена на рисунке 2.

Программное обеспечение состоит из следующих модулей:

- модуль подсчета энергии;

- модуль индикации;

- модуль работы с внешней памятью;

- тарификатора и таймера (часов);

- модуль обслуживания оптопорта (программный UART).

Модуль подсчета энергии осуществляет измерение силы переменного тока, напряжения переменного тока и электрической мощности, которые в последующем используются для вычисления электрической энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от интерфейса.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимую память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счётчикам в соответствии с их алгоритмами.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.

Модуль обслуживания оптопорта выполняет две основные функции - это функция программного UART и функция электронной кнопки. Переключение с одной функции на другую осуществляется автоматически в соответствии с заданным алгоритмом.

Большинство модулей взаимосвязаны.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».

Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные ПО счётчиков_________________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Меркурий 206.txt

Номер версии (идентификационный номер ПО), не ниже

1.0

Цифровой идентификатор ПО

EAC8

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики счётчиков приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Класс точности по:

- ГОСТ 31819.21-2012 (для активной электрической энергии)

- ГОСТ 31819.23-2012 (для реактивной электрической энергии)

1

2

Номинальное напряжение переменного тока Uном, В

230

Установленный рабочий диапазон напряжения переменного тока, В

от 0,9^ Uном до 1,1 Uном

Расширенный рабочий диапазон напряжения переменного тока, В

от 0,8^ Uном до 1,15' Uном

Предельный рабочий диапазон напряжения переменного тока, В

от 0 до 1,15-Uном

Базовый ток Iб, А

5; 10 1)

Максимальный ток Iмакс, А

60; 80; 100 2)

Номинальное значение частоты переменного тока, Гц

50

Стартовый ток (чувствительность), мА:

- для счётчика с Iб = 5 А

- для счётчика с Iб = 10 А

10

20

Постоянная счётчиков, импДкВгч) [имп/(ква].уч)|

- в режиме телеметрии

- в режиме поверки

5000

10000

Пределы допускаемой относительной погрешности измерений напряжения переменного тока в расширенном рабочем диапазоне, %

±1,0

Пределы допускаемой относительной погрешности измерений частоты переменного тока в диапазоне от 45 до 55 Гц, %

±0,5

Пределы допускаемой относительной погрешности измерений активной и реактивной электрической мощности переменного тока в

диапазоне силы переменного тока от 0,05^Iб до Iмакс, %

J

*1

K + 0,05. (P--) - 1]

3)

Пределы допускаемой относительной погрешности измерений силы переменного тока, %:

- в диапазоне от 0,05^Iб до Iб

- в диапазоне свыше Iб до Iмакс

±

1+0,4. (If - 1)]4)

±1

Пределы допускаемой основной абсолютной погрешности хода часов счётчиков, с/сут

±0,5

Пределы допускаемой дополнительной абсолютной погрешности хода часов счётчиков, вызванной изменением температуры в пределах рабочих условий измерений, с/сут

±5

Параметры ЖКИ:

- число индицируемых разрядов

- цена единицы младшего разряда при отображении энергии, кВт^ч (квар^ч)

8 0,01

Полная мощность, потребляемая цепью тока, В^А, не более

0,5

Полная мощность, потребляемая цепью напряжения, В^А, не более: - для счётчиков с внешним питанием - для счётчиков с внутренним питанием - для счётчиков с PLC-модемом

8

7

24

Наименование характеристики

Значение

Активная мощность, потребляемая цепью напряжения, Вт, не более: - для счётчиков с внешним питанием - для счётчиков с внутренним питанием - для счётчиков с PLC-модемом

1,2

2,5

1,5

Максимальное число действующих тарифов

4

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +15 до +25 85

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +30 °С, %

от -45 до +75 5) до 95

Масса, кг, не более

0,6

Габаритные размеры (длинахширинахвысота), мм, не более

154x105x72

Средняя наработка на отказ, ч

220000

Средний срок службы, лет

30

П р и м е ч а н и я:

1) для счётчиков с индексом «О» только 5 А;

2) для счётчиков с индексом «О» только 60 А;

3) К - класс точности, Pмакс - максимальная электрическая мощность, Вт (вар);

P - измеренное значение электрической мощности, Вт (вар);

4) Iб - базовый ток, А; I - измеренное значение силы переменного тока, А;

5) при температуре окружающего воздуха от -45 до -20 °С допускается частичная потеря работоспособности ЖКИ с последующим восстановлением.

Знак утверждения типа

наносится на панель счётчиков методом печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплектность счетчиков представлена в таблице 3

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счётчик электрической энергии статический однофазный «Меркурий 206» в потребительской таре

В соответствии с КД на модификацию

1 шт.

Формуляр

АВЛГ.411152.032 ФО

1 экз.

Руководство по эксплуатации*

АВЛГ.411152.032 РЭ

1 экз.

Методика поверки**

_

1 шт.

Оптоадаптер «Меркурий 255.1»***

АВЛГ 811.50.00

1 шт.

Преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221»***

АВЛГ 621.00.00

1 шт.

Концентратор «Меркурий 225.11» ***

АВЛГ 699.00.00

1 шт.

П р и м е ч а н и я:

* В бумажном виде не поставляется. Доступно в электронном виде на сайте www.incotexcom.ru

* * Размещена на сайте https://fgis.gost.ru

* ** Поставляется по отдельному заказу организациям, производящим поверку счетчиков

Сведения о методах измерений

приведены в разделе 3 «Устройство и работа» руководства по эксплуатации АВЛГ.411152.032 РЭ.

Нормативные документы

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;

АВЛГ.411152.032 ТУ «Счётчики электрической энергии статические однофазные «Меркурий 206». Технические условия».
