Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12
| Номер в ГРСИ РФ: | 71461-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО Завод "Промприбор", г.Владимир |
Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71461-18 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные |
| Модель | КВАНТ ST 2000-12 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 07.06.2023 |
Производитель / Заявитель
ООО Завод "Промприбор", г.Владимир
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 112812 |
| Найдено поверителей | 14 |
| Успешных поверок (СИ пригодно) | 112802 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71461-18: Описание типа СИ | Скачать | 428.9 КБ | |
| 71461-18: Методика поверки РТ-МП-5267-551-2018 | Скачать | 887.1 КБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии от тарифного расписания;
- количества электрической энергии по действующим тарифам;
- количества электрической энергии по действующим тарифам на начало месяца;
- количества электрической энергии по действующим тарифам на начало суток;
- количества электрической энергии
нарастающим итогом суммарно независимо нарастающим итогом суммарно и раздельно нарастающим итогом суммарно и раздельно нарастающим итогом суммарно и раздельно нарастающим итогом суммарно и раздельно
по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе;
- полной мгновенной мощности по каждой фазе;
- коэффициентов мощности по каждой фазе.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 9999999);
- заводского номера счетчика (до 13 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2 ч 00 мин в последнее воскресенье марта, переход на зимнее время осуществляется в последнее воскресенье октября в 3 ч 00 мин);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).
Общий вид средства измерений представлен на рисунках 1 - 5.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 1 - 4.
КВАНТ ST 2000-12-W-230,5<100)-1/1-RB
IIIWIIIHHIII
№ 0131010000034
5(100) А
ФТИФееее
ГОСТ 31111.11-2412
(T)rocr3iiiutai2 (i)rocT3isisj3-ai2
Место установки пломбы с оттиском энергоснабжающей организации
Место установки пломбы с оттиском знака поверки

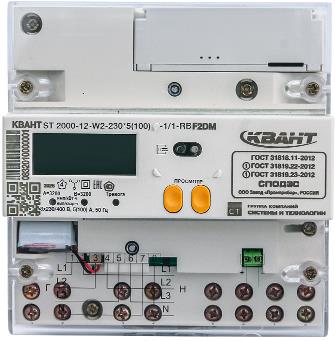

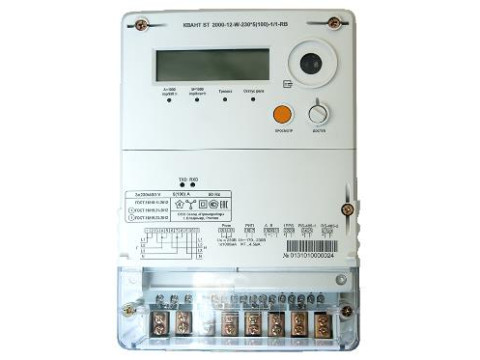

Рисунок 1 - Общий вид счетчика непосредственного включения в корпусе типа W

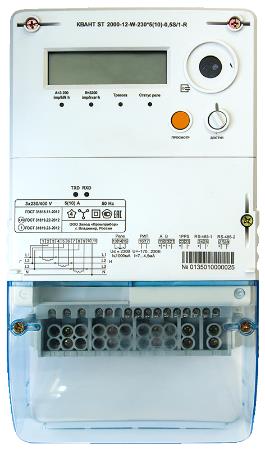

Рисунок 2 - Общий вид счетчика в корпусе типа W
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации
Место установки пломбы с оттиском
знака поверки
Место установки пломбы с оттиском энергоснабжающей организации

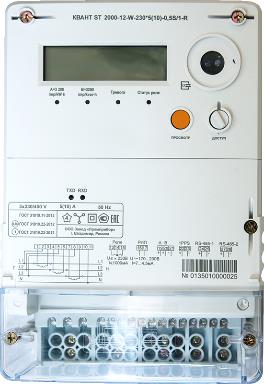

Рисунок 3 - Общий вид счетчика в корпусе типа W
000024
Место установки пломбы с оттиском знака поверки
КВАНТ ST 2000-12-С-гЗД-Б<100|-1/1-вР
312MMMV 5(500) A 50 Hz
гост snii.n-аиг
@ ГОСТММЛ-Wli QrocTsunij-an
®Т1°]©И[
AMMO hnfAW h В-1000 UrtfrtvV т>
№0134010000024

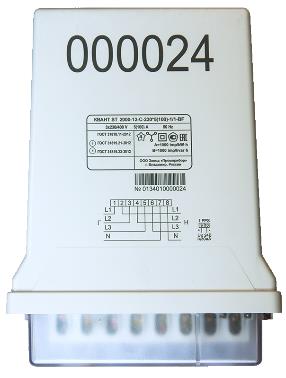

Рисунок 4 - Общий вид счетчика в корпусе типа C
Место установки пломбы с оттиском энергоснабжающей организации

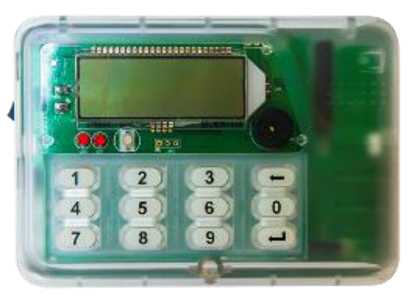

Рисунок 5 - Общий вид индикаторного устройства
Программное обеспечение
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные программного обеспечения | ||
|
Идентификационные данные (признаки) для вариантов исполнений |
ST 2000-12-W |
ST 2000-12-C |
|
Идентификационное наименование ПО |
ST3 |
ST4 |
|
Номер версии (идентификационный номер) ПО |
1.0 | |
Продолжение таблицы 1
|
Идентификационные данные (признаки) для вариантов исполнений |
ST 2000-12-W |
ST 2000-12-C |
|
Цифровой идентификатор ПО |
29B1 |
BB3D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC | |
Технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
|
Обозначение исполнения счетчика |
Класс точности при измерении энергии | |
|
Активной(по ГОСТ 31819.21-2012, ГОСТ 31819.22-2012) |
Реактивной (по ГОСТ 31819.23-2012) | |
|
КВАНТ ST 2000-12-x-x-0.5-x.. ,x |
0,5S |
- |
|
КВАНТ ST 2000-12-x-x-1-x.x |
1 |
- |
|
КВАНТ ST 2000-12-x-x-2-x.x |
2 |
- |
|
КВАНТ ST 2000-12-x-x-1/1-x.x |
1 |
1 |
|
КВАНТ ST 2000-12-x-x-1/2-x.x |
1 |
2 |
|
КВАНТ ST 2000-12-x-x-0,5S/1-x.x |
0,5S |
1 |
|
КВАНТ ST 2000-12-x-x-0,5S/2-x...x |
0,5S |
2 |
|
КВАНТ ST 2000-12-x-x-0,2S/1-x...x |
0,2S |
1 |
|
КВАНТ ST 2000-12-x-x-0,2S/2-x.x |
0,2S |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
|
Тип включения счётчика |
Класс точности счетчика | |||||
|
1 ГОСТ 31819.212012 |
2 ГОСТ 31819.212012 |
0,2S ГОСТ 31819.222012 |
0,5S ГОСТ 31819.222012 |
1 ГОСТ 31819.232012 |
2 ГОСТ 31819.232012 | |
|
Непосредственное |
0,0025 1б |
0,005 1б |
0,001 1б |
0,0025 1б |
0,005 1б | |
|
Трансформаторного включения |
0,002 1ном |
0,003 1ном |
0,001 1ном |
0,002 1ном |
0,003 1ном | |
Пределы относительных погрешностей при измерении положительного и отрицательного отклонения напряжения, положительного и отрицательного отклонения частоты, длительности провала напряжения, глубины провала напряжения, длительности перенапряжения указаны в таблице 4.
|
Таблица 4 - Пределы допускае параметров электрической сети (по |
мой относительной/абсолютной погрешности измерений ГОСТ 32144-2013, ГОСТ 30804.4.30-2013) | |||
|
Положительного и отрицательного отклонения напряжения, % |
Положительного и отрицательного отклонения частоты, % |
Длительность провала напряжения, с |
Глубина провала напряжения, % |
Длительность перенапряжения, с |
|
±0,4 |
±0,08 |
±1 |
±0,4 |
±1 |
Метрологические и технические характеристики приведены в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики___________________________________
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение, В |
57,7; 100; 230 |
|
Базовый или номинальный ток, А |
5; 10 |
|
Максимальный ток, А |
10; 50; 60; 80; 100 |
|
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности |
от 0,051б (0,01I или 0,02Ihom) до 1^ (от 0,75 до 1,2) Uhom 0,8 (емкостная) от 1,0 до 0,5 (индуктивная) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50±7,5 |
|
Пределы основной абсолютной погрешности часов, с/сут |
±0,5 |
|
Пределы основной абсолютной погрешности часов при отключенном питании счетчика, с/сут |
±1 |
|
Пределы дополнительной температурной погрешности часов счетчика, с/(сут^°С) |
±0,15 |
Таблица 6 - Основные технические характеристики
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
от 800 до 8000 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
от 800 до 8000 |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока (при базовом токе, нормальной температуре и номинальной частоте), ВА, не более |
0,5 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения (при номинальном значении напряжения, нормальной температуре и номинальной частоте), В А, не более |
10 |
|
Длительность хранения информации при отключении питания, лет, не менее |
30 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не менее |
4 |
Продолжение таблицы 6
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
24 36 |
|
Глубина хранения значений электрической энергии на начало суток, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток1), не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Количество записей в журнале событий, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
384 1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
1 2 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP51, IP54, IP64 |
|
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более Тип корпуса: - W - C |
315x178x95 250x250x120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 40 до 80 от 96 до 104 |
|
Срок службы счетчика, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее, |
200000 |
|
1) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения рассчитывается по формуле D^ = I те ■ D.„, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. | |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик электрической энергии трехфазный многофункциональный КВАНТ ST 2000-12 |
ВЛСТ 419.00.000 |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
- |
1 - 3 шт. |
В зависимости от типа корпуса |
|
Леска пломбировочная |
- |
1 - 3 шт. | |
|
Формуляр |
ВЛСТ 419.00.000 ФО |
1 шт. |
В бумажном виде |
|
Руководство по эксплуатации |
ВЛСТ 419.00.000 РЭ |
1 шт. |
В электронном виде |
|
Методика поверки |
РТ-МП-5267-551-2018 |
1 шт. | |
|
Руководство оператора |
ВЛСТ 419.00.000 РО |
1 шт. | |
|
Индикаторное устройство |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях «C» |
|
Кронштейн для крепления на опоре ЛЭП |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях «С» |
|
Упаковка |
- |
1 шт. |
Потребительская тара |
|
Конфигурационное программное обеспечение |
- |
1 шт. |
В электронном виде |
Поверка
осуществляется по документу РТ-МП-5267-551-2018 «ГСИ. Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22.03.2018 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16);
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующем разделе формуляра в виде оттиска поверительного клейма и на корпус счетчика в виде пломбы.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ТУ 422860-419-10485056-17 (ВЛСТ 419.00.000 ТУ) Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12. Технические условия
Другие Счетчики электроэнергии
