Счетчики электрической энергии однофазные многофункциональные СЕ207
| Номер в ГРСИ РФ: | 72632-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г.Ставрополь |
Счетчики электрической энергии однофазные многофункциональные СЕ207 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72632-18 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | СЕ207 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.09.2023 |
Производитель / Заявитель
АО "Электротехнические заводы "Энергомера", г.Ставрополь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 1298483 |
| Найдено поверителей | 21 |
| Успешных поверок (СИ пригодно) | 1298477 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 72632-18: Описание типа СИ | Скачать | 241.1 КБ | |
| 72632-18: Методика поверки САНТ.411152.194 Д1 | Скачать | 891.8 КБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные СЕ207 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Описание
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики в зависимости от исполнения предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды в жилых и в общественных зданиях, счетчики для наружной установки могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи. Счетчики применяются в бытовом и в промышленном секторе.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, датчики тока (шунты и/или трансформаторы тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, индикаторы функционирования, для исполнений внутренней установки - жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками,.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
В зависимости от настройки счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в тарифных программах счетчика.
Счетчики в зависимости от исполнения и настройки обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет;
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;
- среднеквадратического значения напряжения;
- среднеквадратических значений тока по фазе и/или нулю;
- активной мощности по фазе и / или нулю;
- реактивной мощности по фазе и / или нулю;
- полной мощности по фазе и / или нулю;
- коэффициента мощности по фазе и / или нулю;
- частоты измерительной сети;
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» с характеристиками процесса измерений по ГОСТ 30804.4.30-2013, указанными в таблице 4:
- прерывания напряжения;
- глубины последнего и не менее 11 предыдущих провалов напряжения;
- длительности последнего и не менее 11 предыдущих провалов напряжения;
- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
- длительности последнего и не менее 11 предыдущих перенапряжений;
- отрицательное и положительное отклонения напряжения электропитания;
- отклонение частоты;
- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 321442013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 6.
В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии, используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (модификация Q) и (или) реле сигнализации (модификация S).
Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию электромагнитных воздействий.
Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

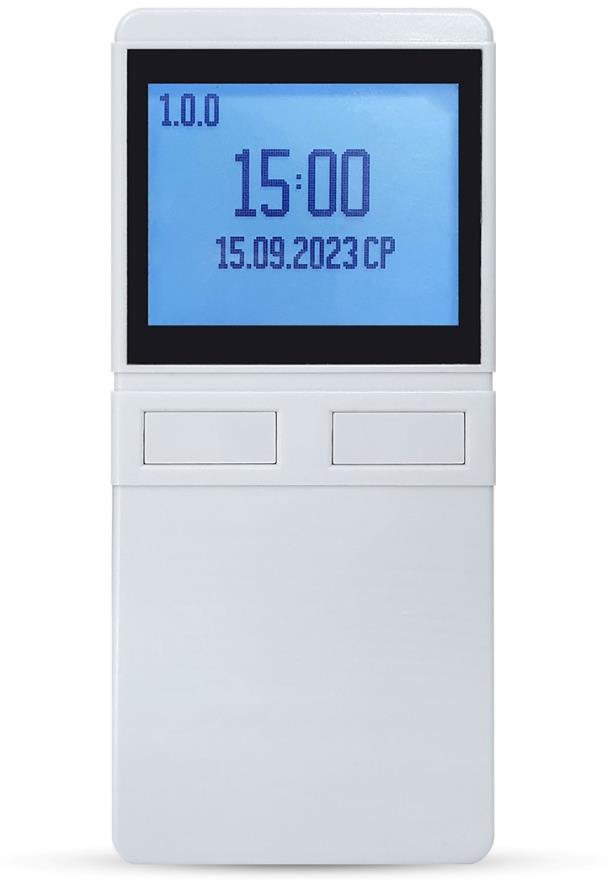

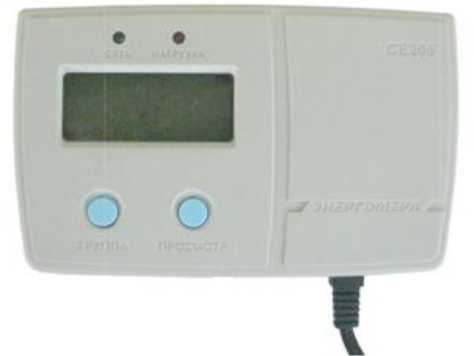

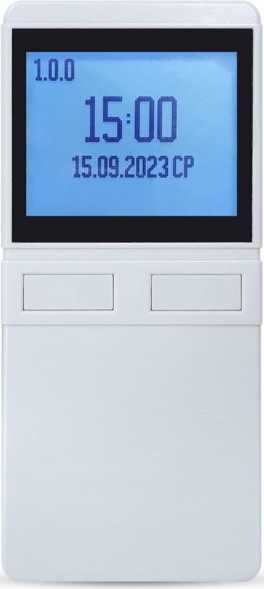

Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчикам по интерфейсу удаленного доступа.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и/или интерфейсы удаленного доступа, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.
Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протокол ModBus, протокол SMP, протокол СПОДЭС. Перечень поддерживаемых протоколов обмена может быть раширен производителем. Поддерживаемые протоколы обмена указаны в эксплуатационной документации счетчика.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools» (далее -программ!7 обслуживания).
Структура условного обозначения модификаций счетчиков приведена на рисунке 1.
Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества) в числовом формате.
Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
СЕ207 ХХ.ХХХ.Х.ХХХ.ХХХ ХХХ
'-----------Обозначение встроенного модуля связи, при его
наличии, а также обозначение протокола обмена (при необходимости).
Дополнительные функции:
См. таблицу 2*.
--------------------Интегрированные интерфейсы связи:
См. таблицу 1*.
________________________ Количество измерительных элементов:
|
1 - счетчик с одним датчиком тока (в цепи фазы); 2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали). Т-' о о z о \ | ||
|
Базовый или номинальный (максимальный) ток 5 - 5 (60) А; 6 - 5 (100) А; 8 - 10 (100) А; 9 - 5 (80) А. | ||
|
номинальное напряжение: 4 - 230 В. | ||
|
Класс точности: | ||
1 - 1 по активной энергии;
7 - 1/1 по активной/реактивной энергии;
8 - 1/2 по активной/реактивной энергии.
--------------------------------Тип и номер корпуса:
S7 - для установки в щиток;
R7 - для установки на рейку;
C4 - для наружной установки.
Рисунок 1 - Структура условного обозначения счетчиков
Примечание: * - количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицами 1 и 2.
Таблица 1*
|
№ п/п |
Обозначение |
Интерфейс |
|
1 |
О |
Оптический порт |
|
2 |
I |
Irda (инфракрасный) |
|
3 |
А |
RS485 |
|
4 |
Е |
RS232 |
|
5 |
М |
MBUS |
|
6 |
Р |
PLC |
|
7 |
R1 |
Радиоинтерфейс со встроенной антенной |
|
8 |
R2 |
Радиоинтерфейс с внешней антенной |
|
9 |
R3 |
Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
|
10 |
G |
GSM |
|
11 |
В |
USB |
|
12 |
С |
Картоприемник |
|
13 |
N |
Ethernet |
|
14 |
W |
WiFi |
|
15 |
К |
Клавиатура |
|
16 |
т |
Bluetooth |
|
17 |
F |
NFC |
|
18 |
D |
RFID |
Таблица 2*
|
№ п/п |
Обозначение |
Дополнительная функция |
|
1 |
Q |
Реле управления нагрузкой потребителя |
|
2 |
S |
Реле сигнализации |
|
3 |
D |
Внешний дисплей |
|
4 |
и |
Показатели качества электрической энергии |
|
5 |
V |
Электронные пломбы |
|
6 |
L |
Подсветка жидкокристаллического индикатора |
|
7 |
F |
Датчик электромагнитного воздействия |
|
8 |
N |
Внешнее питание интерфейса |
|
9 |
X |
Расширеный диапазон напряжения |
Примечание: * - перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
4
lllllllllllllllirillllll
□□□□□□□ОО□□□□ОО
3

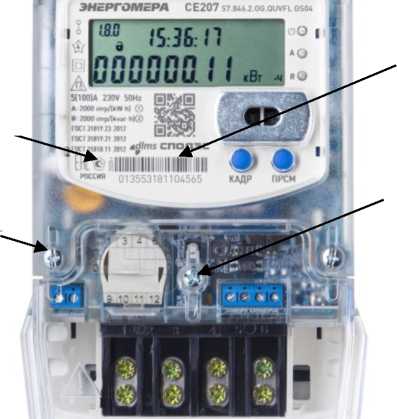

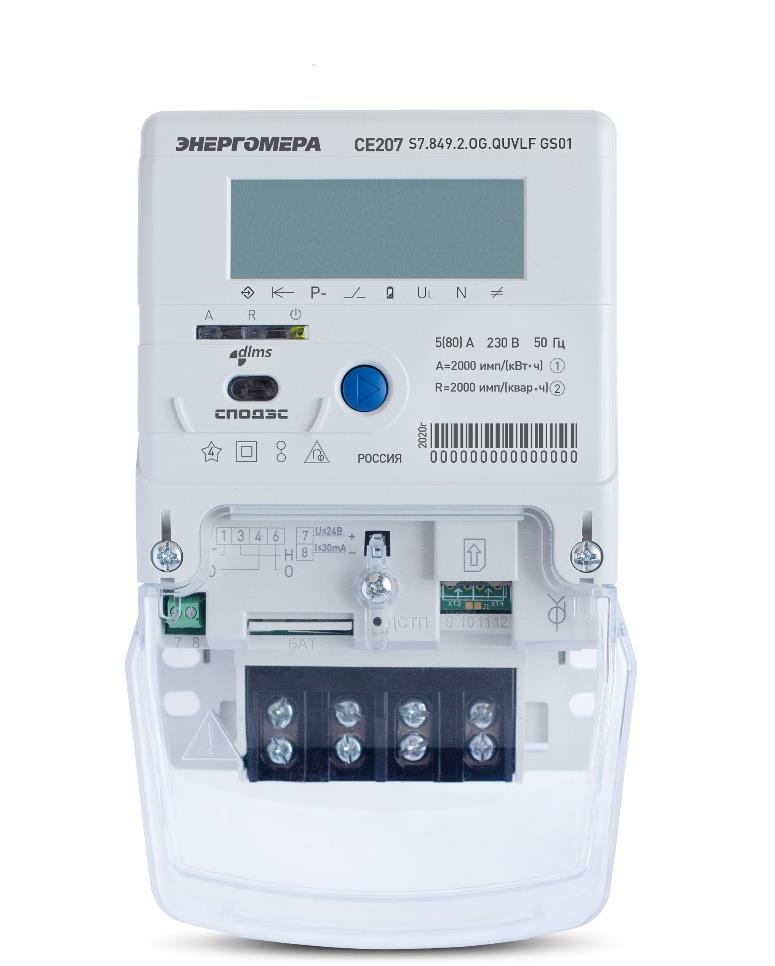

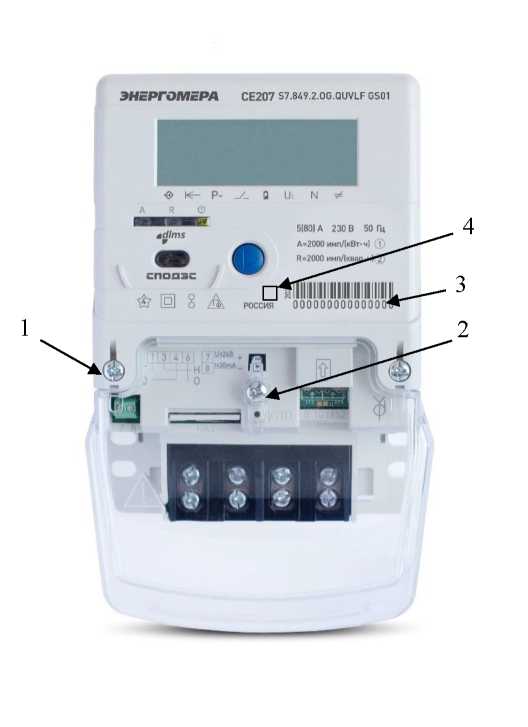

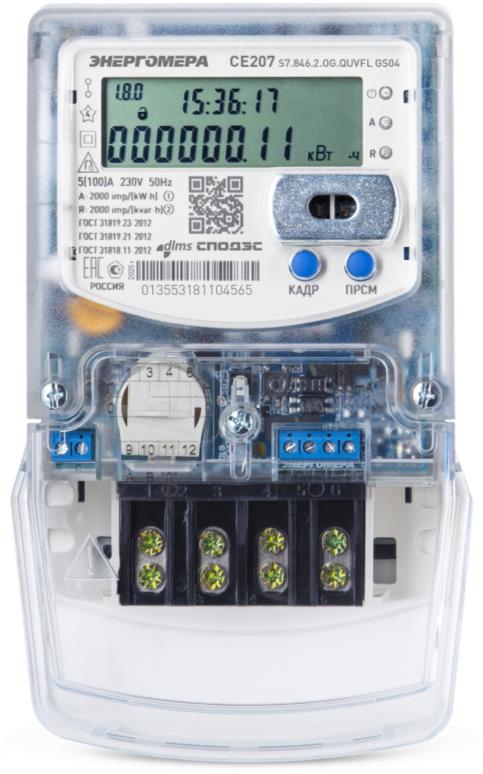

Рисунок 2 - Общий вид счетчика СЕ207 S7
3
4
2
§1111111111111111'11111111111
оооооооооооооос

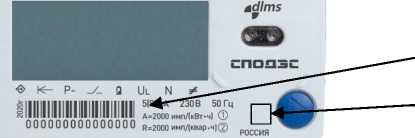

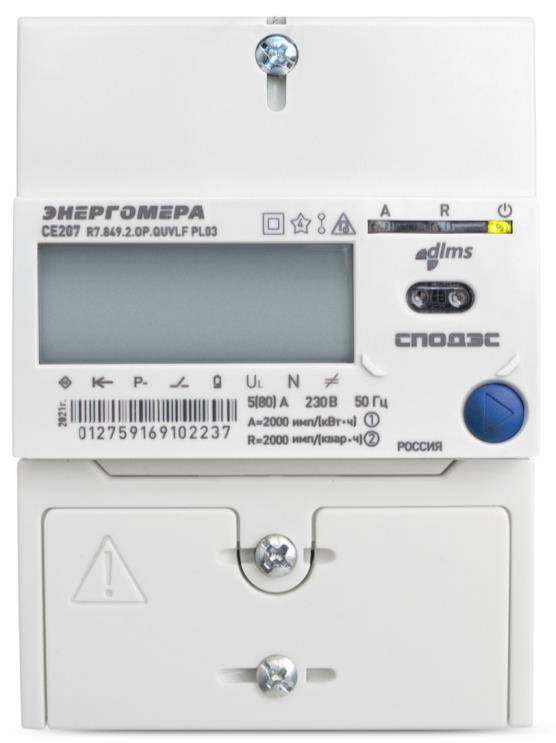

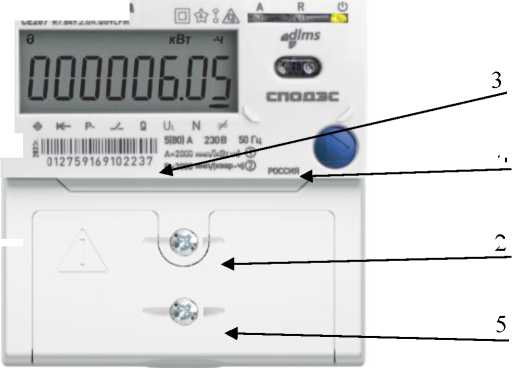

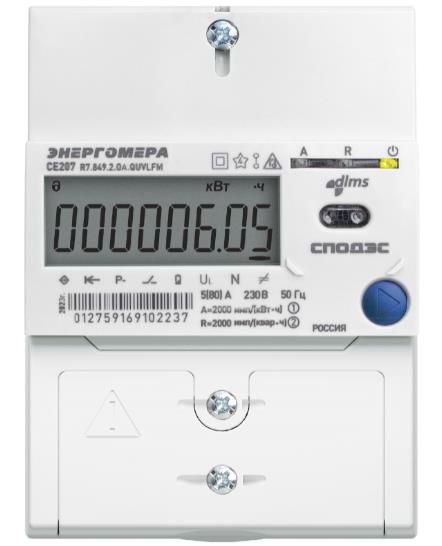

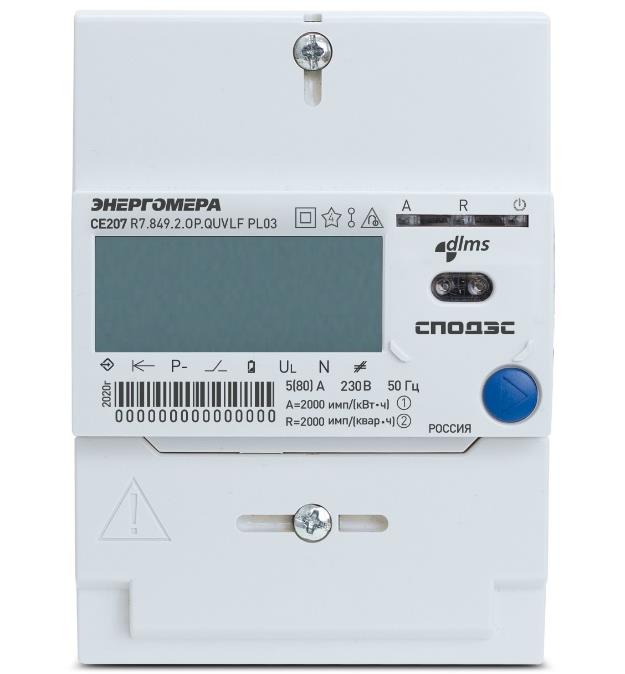

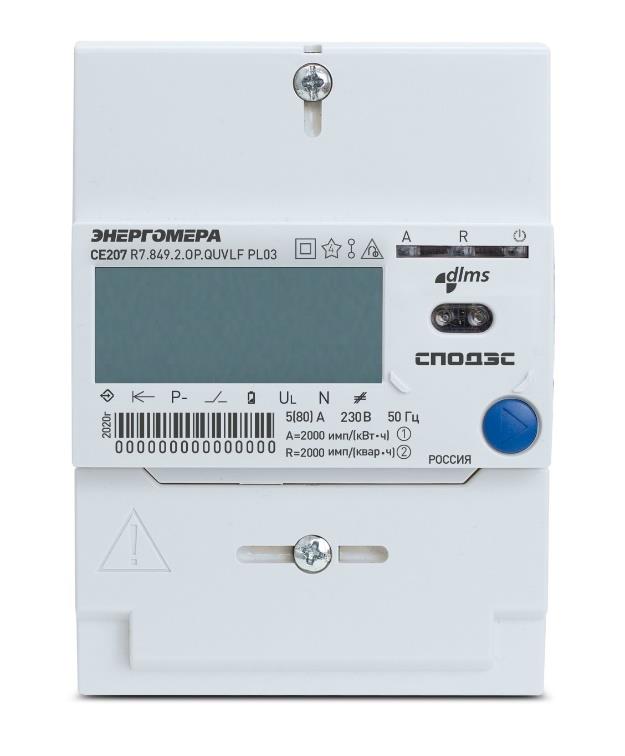

Рисунок 3 - Общий вид счетчика CE207 R7
150321288
СЕ207
ЭНЕРГОМЕРА 5(100) А 230 В 50 Гц
А = 2000 имп/(кВт»ч| ф R = 2000 имп/(квар«ч|ф
ГОСТ 31818.11-2012
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012

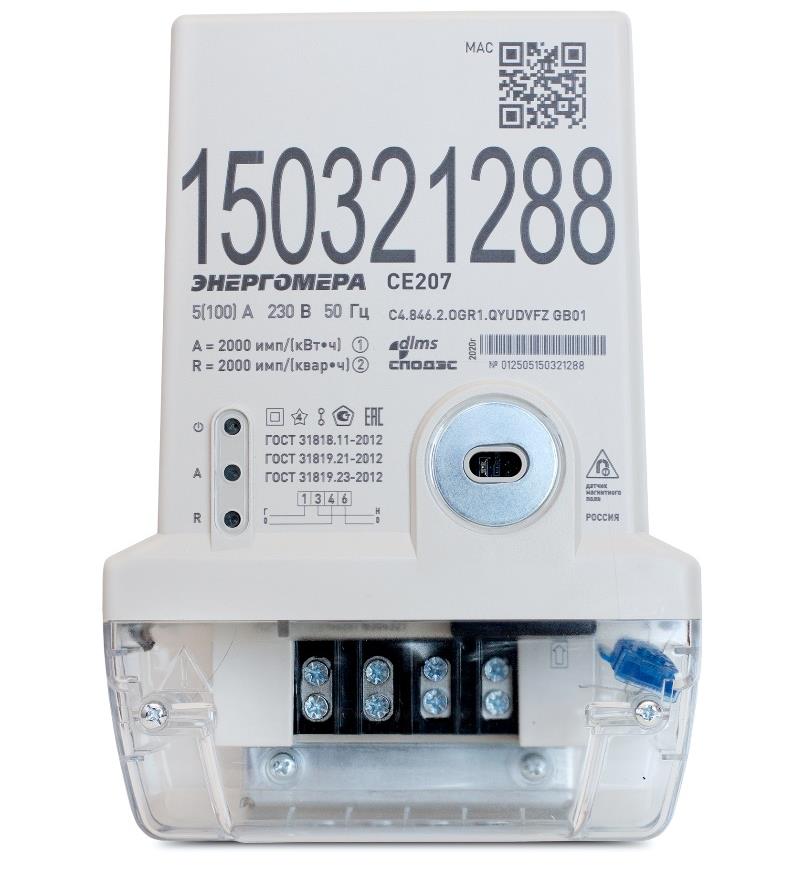

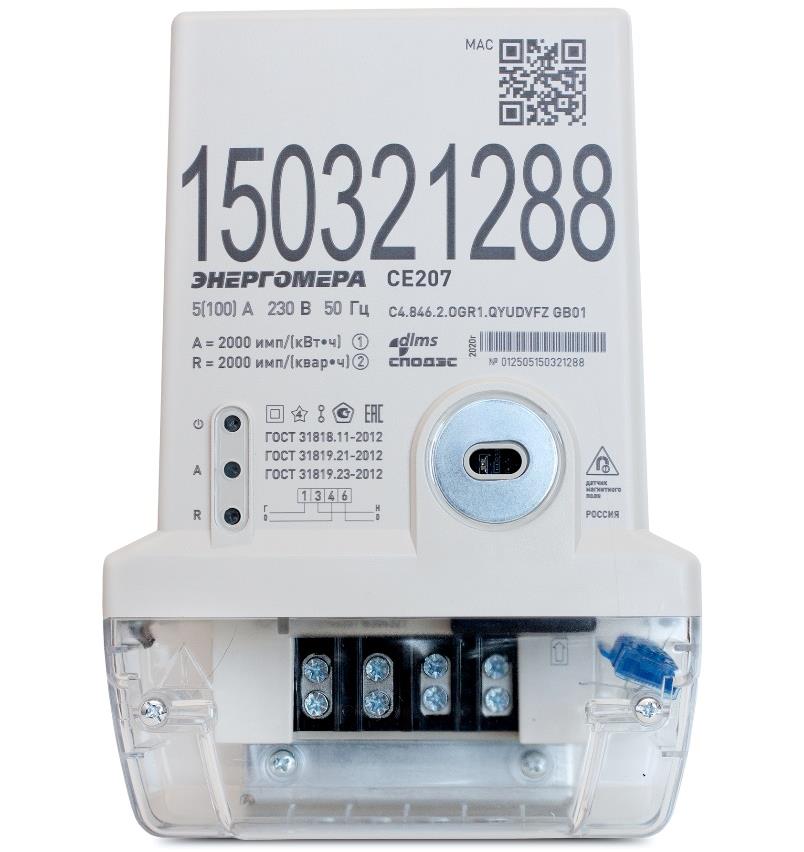

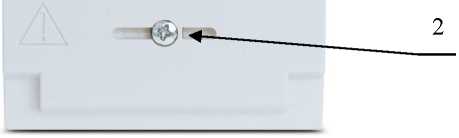

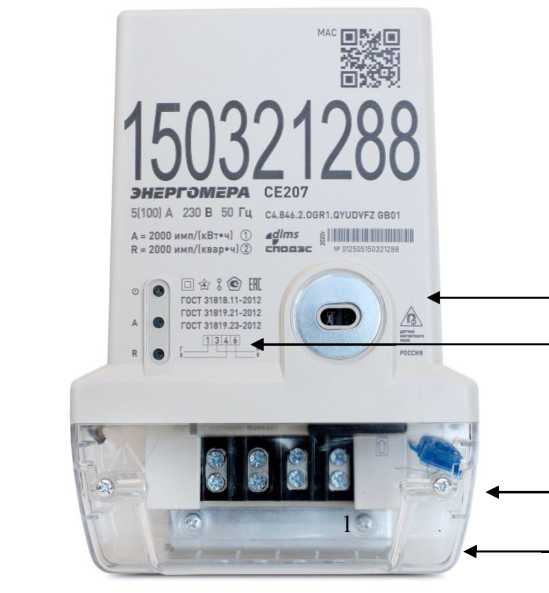

Рисунок 4 - Общий вид счетчика CE207 С4
1 - место знака поверки
2 - место пломбирования электроснабжающей организации
3 - место нанесения заводского номера
4 - место нанесения знака утверждения типа
Программное обеспечение
Структура программного обеспечения (далее - ПО) счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии однофазныхмногофункциональных СЕ207, указаны в таблице 3
Таблица 3
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
2070 |
2071 |
2072 |
2073 |
|
Номер версии (идентификационный номер) ПО | ||||
|
Цифровой идентификатор ПО |
31BF |
А379 |
DDAC |
E87F |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики счетчиков указаны в таблицах 4-7.
Таблица 4 - метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии (мощности*) по ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии (мощности*) по ГОСТ 31819.23-2012 |
1 или 2 |
|
Номинальное напряжение, В |
230 |
|
Базовый ток (максимальный ток), А |
5(60); 5(80); 5(100) или 10(100) |
|
Стартовый ток (чувствительность), мА - для счётчиков с базовым током (максимальным током) 5(60)А; - для остальных счётчиков |
10 20 |
|
Частота измерительной сети, Гц |
от 47,5до 52,5 |
|
Предел допускаемого значения основной относительной погрешности при измерении полной мощности, % |
В соответствии с таблицей 6 |
|
Диапазон измеряемых напряжений, в % от номинального: - для счетчиков модификации X; - для остальных счетчиков |
от 75 до 120 от 75 до 115 |
|
Предел допускаемого значения основной относительной погрешности при измерении среднеквадратических значений напряжений, % |
±0,5 |
|
Диапазон измеряемых токов, в % от номинального значения: - для счетчиков 5 (60) А; - для счетчиков 5 (80) А; - для счетчиков 5 (100) А; - для счетчиков 10 (100)А |
от 5 до 1200 от 5 до 1800 от 5 до 2000 от 5 до 1000 |
|
Предел допускаемого значения основной относительной погрешности при измерении среднеквадратических значений силы тока, % |
±2,0 |
|
Предел допускаемого значения абсолютной погрешности при измерении частоты напряжения сети, Гц: |
±0,05 |
|
Средний температурный коэффициент при измерении токов и напряжения, %/К |
±0,05 |
|
Диапазон измерения коэффициента мощности cos ф |
от 0,8(емк) до 1,0 до 0,5(инд) |
|
Пределы допускаемых значений основной абсолютной погрешности при измерении коэффициента мощности Acos ф |
±0,05 |
Таблица 5 - пределы допускаемых значений основной относительной погрешности при измере-
нии полной мощности 3s
|
Значение тока, А |
Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности по активной/реактивной энергии | |
|
1/1 |
1/2 | |
|
0,05 Iб < I < 0,101б |
±1,5 |
±2,5 |
|
0,10 Iб < I < Iмакс |
±1,0 |
±2,0 |
Таблица 6 - пределы допускаемой погрешности при измерении показателей качества электро-
энергии
|
Наименование характеристики |
Диапазон измерений (показаний) |
Пределы допускаемых основных погрешностей измерений |
|
Отрицательное отклонение напряжения электропитания 5U(-), % *** |
от 0 до25 |
±0,5* |
|
Положительное отклонение напряжения электропитания 5U<+), % ***: - для исполнений Х - для остальных счетчиков |
от 0 до 20 от 0 до 15 |
±0,5* |
|
Глубина провала напряжения, % |
от 0до 25 |
±0,5* |
|
Длительность прерывания напряжения, с |
от 1 до 3409 |
±2 |
|
Максимальное значение напряжения при перенапряжении, В для исполнений Х для остальных исполнений |
от 0 до 276 от 0 до 264 |
±0,5% Ином * |
|
Длительность перенапряжения Д1п, с |
от 2 до 60 |
±2 |
|
Длительность провала напряжения Д1п, с |
от 2до 60 |
±2 |
|
Отклонение частоты Д£, Гц*** |
от -2,5 до +2,5 |
±0,05** |
|
Примечание: * - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии отмеченных символом, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 4. * *- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; * ** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 321442013. | ||
Таблица 7 - технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +70 |
|
Диапазон температур транспортирования и хранения, °С |
от - 50 до +70 |
|
Диапазон значений постоянной счетчика, имп.(кВт^ч) (имп./(квар^ч)) |
от 400 до 4800 |
|
Полная мощность, потребляемая каждой цепью тока, при базовом токе, не более, В •А: - для счетчиков модификации Q; - для остальных счетчиков |
0,50 0,05 |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, не более, В^А (Вт) |
10 (1) |
|
Активная мощность потребления модулей связи, не более, Вт |
3,0 |
|
Пределы основной абсолютной погрешности часов, с/сутки |
±0,5 |
|
Дополнительная погрешность часов при нормальной температуре и при отключенном питании, не более, с/сутки |
±1,0 |
|
Пределы дополнительной температурной погрешности часов, не более, с/(° Ссутки) - в диапазоне температур от -10 до +45 °С; - в диапазоне температур от -40 до +70 °С |
±0,15 ±0,20 |
|
Длительность хранения информации при отключении питания, не менее, лет |
30 |
|
Длительность учета времени и календаря при отключенном питании, не менее, лет |
16 |
|
Число тарифов (в зависимости от исполнения), шт. |
от 4 до 8 |
|
Число временных зон тарифной программы в сутках, не менее |
12 |
|
Интервалы усреднения значений графиков (профилей) нагрузки, мин |
от 1 до 60 |
|
Архивы показаний учитываемых видов энергии при смене: - суток, не менее; - месяцев или расчетных периодов, не менее |
128 36 |
|
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков активной энергии; - для счетчиков активно/реактивной энергии |
1 2 |
|
Скорость обмена по интерфейсам, в зависимости от используемого канала связи, бит/с |
от 100 до 19200 |
|
Скорость обмена через оптический порт, бит/с |
от 300 до 19200 |
|
Масса счетчика, не более, кг |
1,0 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (высотахширинахглубина), не более, мм: - для R7; - для S7; - для С4 |
129x90x62 200x122x73 230x160x79 |
|
Средняя наработка на отказ, не менее, ч |
280 000 |
|
Средний срок службы до первого капитального ремонта счетчиков, не менее, лет |
30 |
Знак утверждения типа
наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность счетчиков приведена в таблице 8.
Таблица 8
|
Наименование |
Обозначение |
Количество |
|

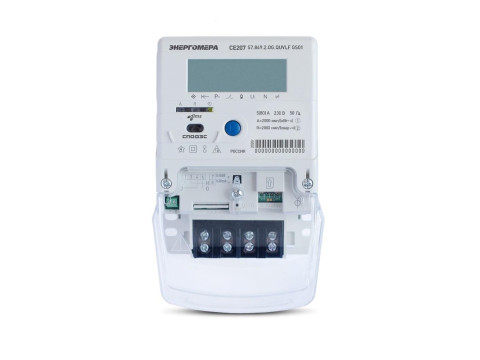

Счетчик электрической энергии однофазный многофункциональный СЕ207 (одно из исполнений) |
- |
1 |
|
Руководство по эксплуатации |
САНТ.411152.194 РЭ |
1 |
|
Формуляр |
САНТ.411152.194 ФО |
1 |
Сведения о методах измерений
приведены в разделе 3 «Подготовка счетчика к работе» и разделе 4 «Порядок снятия показаний» руководства по эксплуатации.
Нормативные документы
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
ГОСТ Р МЭК 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;
ТУ 26.51.63-130-63919543-2017 Счетчики электрической энергии однофазные многофункциональные СЕ207. Технические условия.
Другие Счетчики электроэнергии
