Аппаратура геодезическая спутниковая Leica iCG70
| Номер в ГРСИ РФ: | 74831-19 |
|---|---|
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Аппаратура геодезическая спутниковая Leica iCG70 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74831-19 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | Leica iCG70 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
Компания "Leica Geosystems AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 450 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 450 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 10.04.2025 |
Поверители
Скачать
| 74831-19: Описание типа СИ | Скачать | 330.5 КБ | |
| 74831-19: Методика поверки | Скачать | 3.3 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая Leica iCG70 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Описание
Аппаратура геодезическая спутниковая Leica iCG70 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи внешнего контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (SD-карту) объемом до 8 ГБайт.
На передней панели аппаратура имеет 2 функциональных клавиши включения/выключения питания и выбора функционала, а также 8 светодиодных индикаторов для отображения информации об уровне заряда аккумулятора, слежении за спутниками, режима позиционирования, уровне наклона, приеме или передаче дифференциальной поправки, записи «сырых» данных и уровне заряда внешнего источника питания.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica iCON CC80 или внешним радиомодемом, 1 порт для подключения внешней радиоантенны (типа SMB),
На задней панели аппаратуры расположен отсек для внутренней аккумуляторной батареи, съемного запоминающего устройства и sim-карты.
Аппаратура геодезическая спутниковая Leica iCG70 имеет функцию, которая позволяет производить измерения в режиме «ровер» аппаратурой, установленной на вехе с любым наклоном.
Аппаратура может принимать следующие типа спутниковых сигналов: GPS: L1 C/A, L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C, L3; GALILEO: E1, E5a, E5b, AltBOC, E6; BeiDou: B1, B2, B3; SBAS: EGNOS/QZSS.

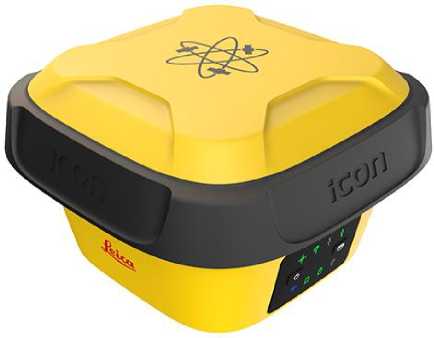

Общий вид аппаратуры приведён на рисунке 1.
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Leica iCG70
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Программное обеспечение
Аппаратура геодезическая спутниковая Leica iCG70 имеет встроенное программное обеспечение «Leica ME_fw», программное обеспечение «Leica ICON Site», устанавливаемое на контроллер, и программное обеспечение «Leica Geo Office», «Leica Infinity», устанавливаемое на персональный компьютер, с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica ME_fw |
Leica ICON Site |
Leica Geo Office |
Leica Infinity |
|
Номер версии (идентификационный номер ПО), не ниже |
3.32.12 |
4.5 |
8.40 |
2.4.1 |
|
Цифровой идентификатор ПО |
C331AF0 |
BB122FF |
A244FD1 |
DD133CA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте |
±2<3,0+0,540-6<D) ±2<5,0+0,540-6<d) ±2-(8+1-10-6<D) ±2-(15+1-10-6-D) ±2<250+F10-6<D) ±2<250+F10-6<D), где D - измеряемое расстояние в мм |
|
Наименование характеристики |
Значение |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте |
3,0+0,540-60 5,0+0,540-60 8+1-10-6-D 15+1-10-6-D 250+140-60 250+140-60, где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Количество каналов |
555 |
|
Тип антенны |
Встроенная |
|
Режимы измерений длины базиса |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGPS)» |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В: - внутреннего аккумулятора - внешнего аккумулятора |
11,1 от 12 до 24 |
|
Габаритные размеры (ДхШхВ), мм, не более |
176x176x109 |
|
Масса, кг, не более |
1,24 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Аппаратура геодезическая спутниковая Leica iCG70 |
- |
1 |
|
Полевой контроллер Leica CC80-4 |
- |
1 |
|
Резервная аккумуляторная батарея для контроллера |
- |
1 |
|
Адаптер питания контроллера |
- |
1 |
|
Переносной кейс Leica CTC6 |
- |
1 |
|
Крепление Leica GHT63 на веху |
- |
1 |
|
Крепление Leica CMB10 на веху для контроллера |
- |
1 |
|
Аккумуляторная батарея Leica GEB331 |
- |
2 |
|
Зарядное устройство GKL331 для АКБ |
- |
1 |
|
Радиоантенна Leica GAT28 |
- |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Карта памяти MSD1000 |
- |
По заказу |
|
Телескопическая веха CRP1 |
- |
1 |
|
Штатив геодезический |
- |
По заказу |
|
Треггер |
- |
По заказу |
|
Адаптер треггера |
- |
По заказу |
|
Измеритель высоты антенны |
- |
По заказу |
|
Комплект интерфейсных кабелей |
- |
По заказу |
|
Комплект внешнего радиомодема |
- |
По заказу |
|
Руководство по эксплуатации на русском языке |
- |
1 |
|
Методика поверки |
МП АПМ 107-18 |
1 |
Поверка
осуществляется по документу МП АПМ 107-18 «Аппаратура геодезическая спутниковая Leica iCG70. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» декабря 2018 г.
Основные средства поверки:
- эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
- линейные базисы по ГОСТ Р 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Leica Geosystems AG», Швейцария
