Устройства измерительные для прогрузки первичным током РЕТОМ™-30КА
Номер в ГРСИ РФ: | 81391-21 |
---|---|
Производитель / заявитель: | ООО "НПП "Динамика", г.Чебоксары |
Устройства измерительные для прогрузки первичным током РЕТОМ™-30КА (далее по тексту - устройства) предназначены:
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 81391-21 |
Наименование | Устройства измерительные для прогрузки первичным током |
Модель | РЕТОМ™-30КА |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 29.03.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика"), г. Чебоксары, ул. Анисимова, д. 6
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 148 |
Найдено поверителей | 5 |
Успешных поверок (СИ пригодно) | 148 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
81391-21: Описание типа СИ | Скачать | 511 КБ | |
81391-21: Методика поверки БРГА.441322.077 МП | Скачать | 10.2 MБ |
Описание типа
Назначение
Устройства измерительные для прогрузки первичным током РЕТОМ™-30КА (далее по тексту - устройства) предназначены:
- для воспроизведений силы испытательного переменного тока (до 30 кА);
- для воспроизведений силы испытательного постоянного тока (до 6 кА);
- для измерений силы воспроизводимого испытательного переменного тока (до 30 кА);
- для измерений времени срабатывания расцепителей автоматических выключателей.
Описание
Принцип работы устройств в режиме воспроизведения основан на формировании синусоидального сигнала с помощью встроенного инвертора и выдаче в виде аналогового сигнала.
Устройства позволяют проводить проверку электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока.
Устройства применяются на предприятиях электрических сетей, электростанциях, электрических подстанциях, промышленных предприятиях, в испытательных лабораториях.
В состав устройств входят: блок регулировочный, блок трансформаторный (1 шт. или 2 шт.), блок выпрямительный, датчик тока измерительный и стойка приборная передвижная. Блок регулировочный предназначен для выдачи регулируемого напряжения питания блоков трансформаторных, а также для измерения параметров испытываемого оборудования. Блок трансформаторный представляет собой силовой трансформатор, предназначенный для трансформации регулируемого напряжения, поступающего с блока регулировочного, в ток большой величины. Максимальный выходной ток одного блока трансформаторного составляет 15 кА. Блок выпрямительный представляет собой преобразователь переменного выходного сигнала блока регулировочного в постоянный, током до 6 кА. Датчик тока измерительный предназначен для измерения силы выходного переменного тока в цепи нагрузки. Стойка приборная передвижная предназначена для размещения и перемещения устройства при работе. Устройство полностью автономно и не требует подключения персонального компьютера.
Блоки устройств выполнены в прочных металлических корпусах с ручками и со съемными крышками. Рабочее положение блоков регулировочных, трансформаторных, выпрямительных - горизонтальное. При эксплуатации двух трансформаторных блоков они располагаются один над другим.
Заводской номер наносится на паспортную табличку (шильдик) любым технологическим способом в виде цифрового кода.
Для предотвращения несанкционированного доступа к внутренним частям устройств, предусмотрены голографические наклейки. Общий вид и место пломбирования от несанкционированного доступа (место нанесения голографических наклеек), место нанесения знака утверждения типа и заводского номера (место расположения шильдика) блока регулировочного представлены на рисунке 1, блока трансформаторного представлены на рисунке 2, блока выпрямительного представлены на рисунке 3. Общий вид датчика тока измерительного представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.
б) вид сзади

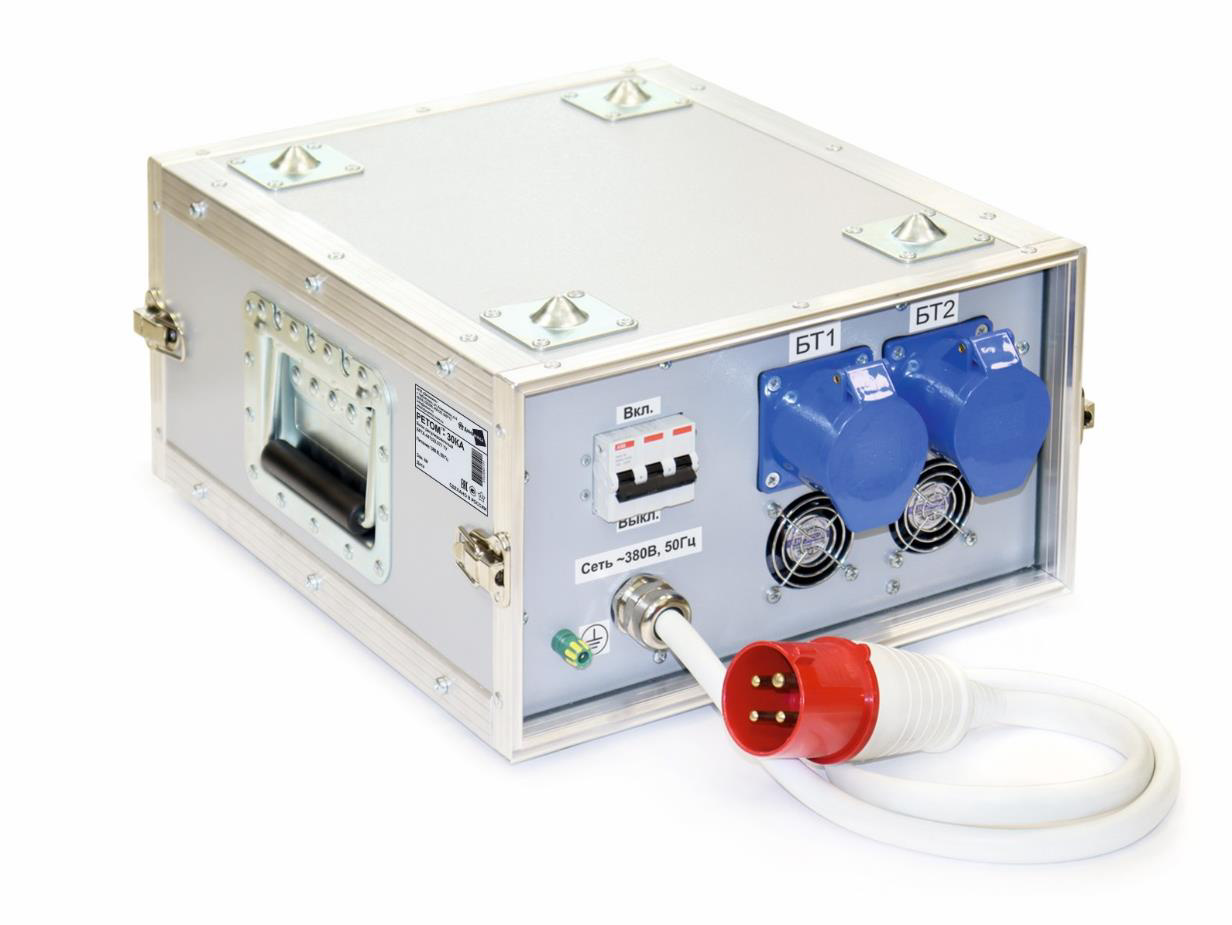

Рисунок 1 - Общий вид блока регулировочного без съемных крышек с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера
б) вид сзади

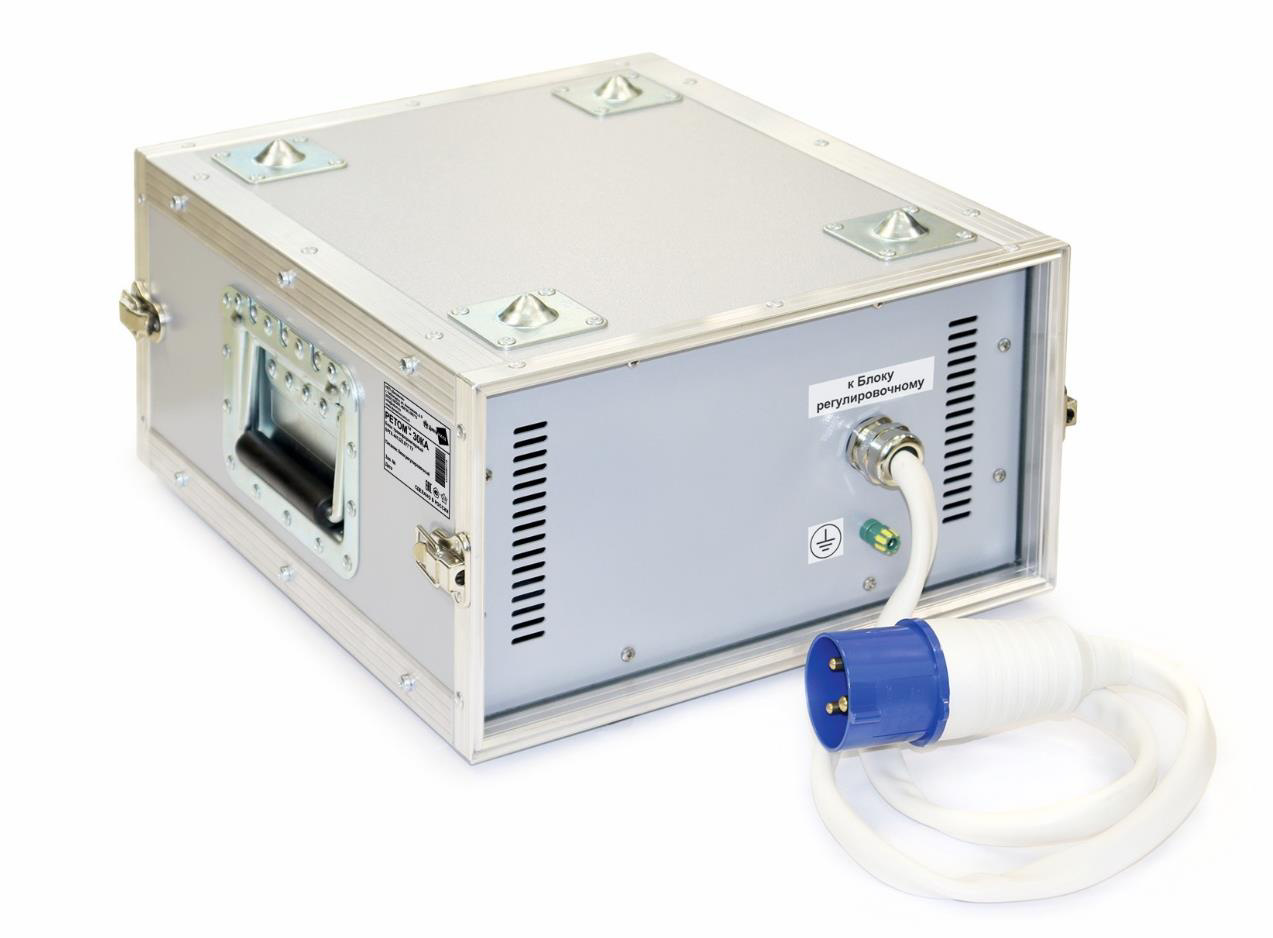

Рисунок 2 - Общий вид блока трансформаторного без съемных крышек с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера
а) вид спереди
б) вид сзади

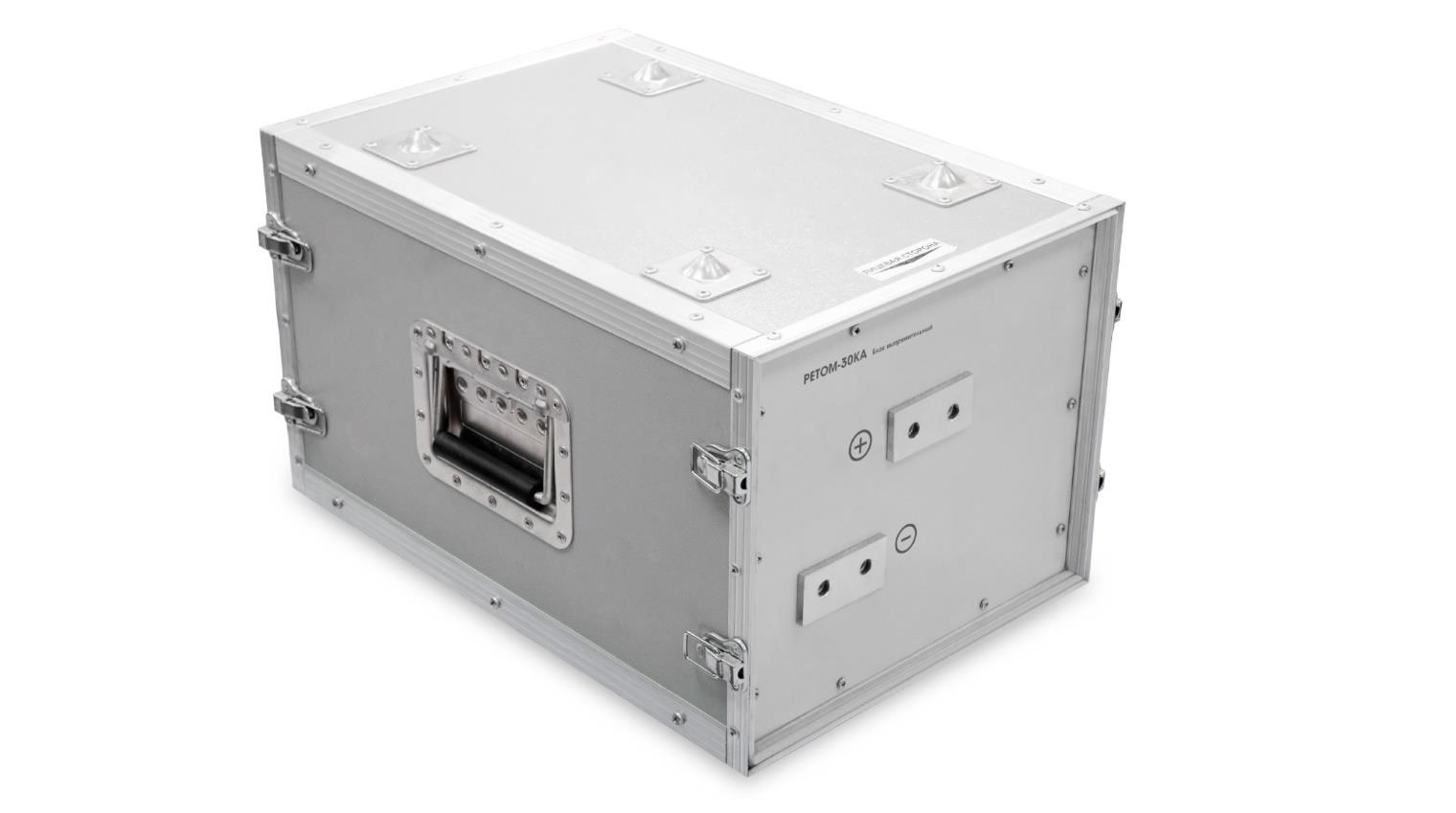

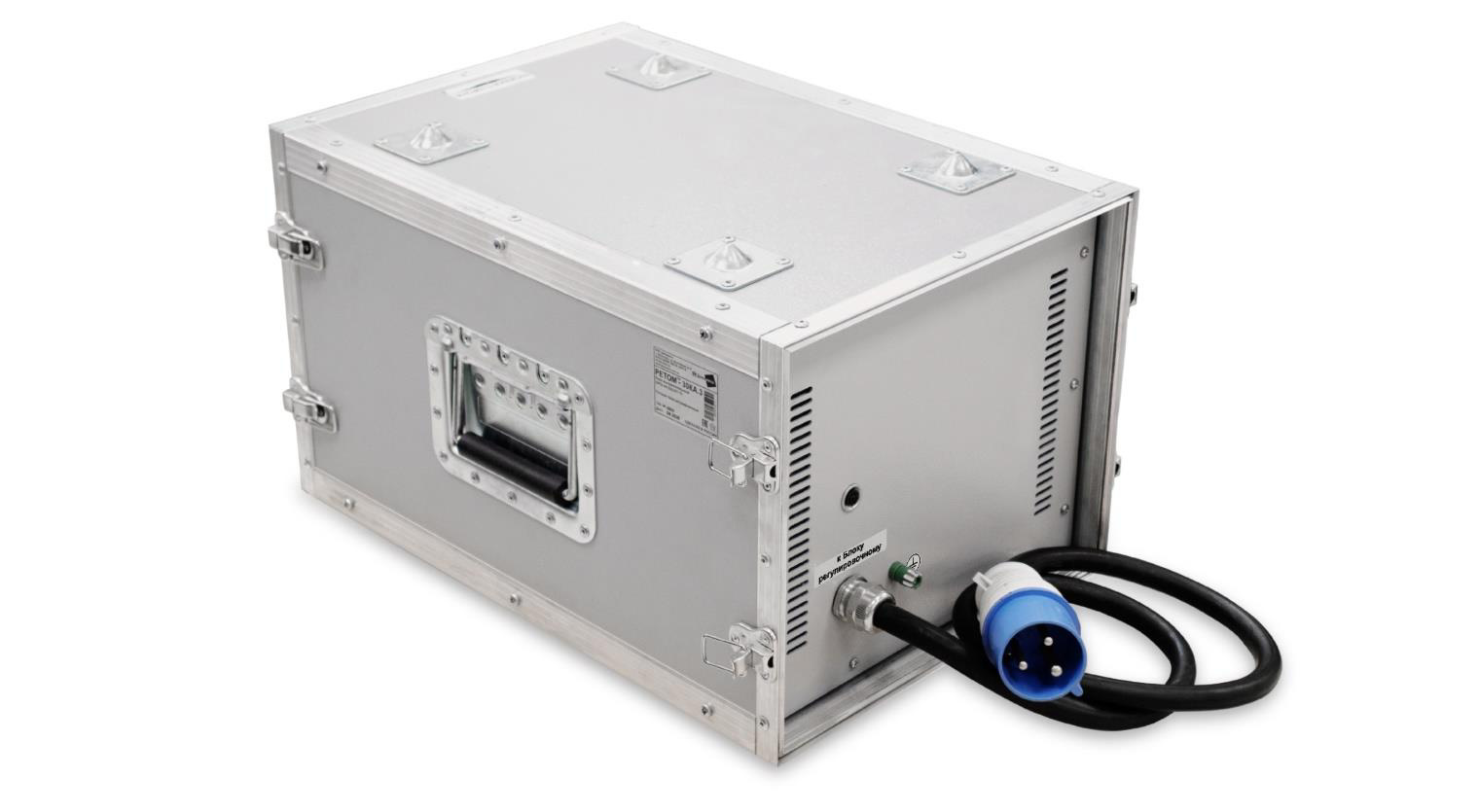

Рисунок 3 - Общий вид блока выпрямительного без съемных крышек с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера

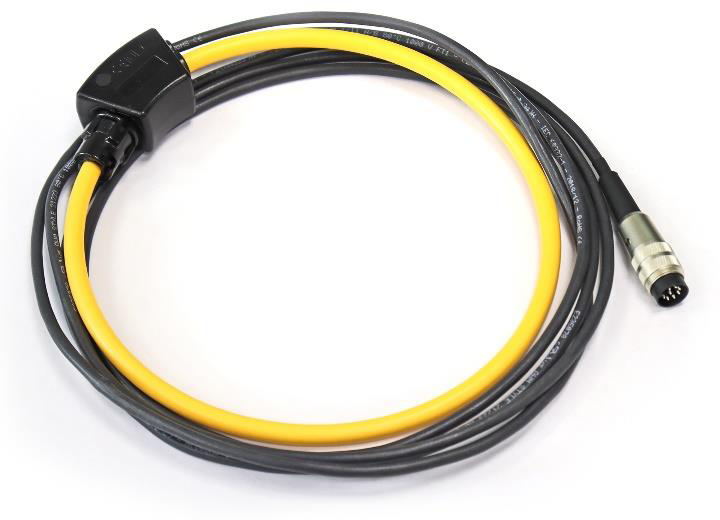

Рисунок 4 - Общий вид датчика тока измерительного
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Устройства имеют метрологическое и интерфейсное ПО. Метрологическое ПО отвечает за обработку данных с аналогово-цифрового преобразователя и является метрологически значимым. Интерфейсное ПО не является метрологически значимым и отвечает за вывод информации на сенсорный экран, позволяет сконфигурировать режимы работы устройства.
Уровень защиты метрологического ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014. Внесение изменений в ПО возможно только в заводских условиях.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
метрологическое |
интерфейсное |
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
не ниже 1.1.0 |
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Воспроизведение силы переменного тока | |
Диапазоны воспроизведений силы переменного тока при частоте 50 Гц, А |
от 30 до 300 включ. св. 300 до 3000 включ. св.3000 до 30000 |
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока при частоте 50 Гц, А 1) |
±(0,02-х + 0,005^Хк) |
Пределы допускаемой дополнительной погрешности воспроизведений силы переменного тока при частоте 50 Гц от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
Наименование характеристики |
Значение |
Воспроизведение силы постоянного тока | |
Диапазон воспроизведений силы постоянного тока, А |
от 60 до 6000 |
Пределы допускаемой основной приведенной погрешности воспроизведений силы постоянного тока, % (от верхнего предела диапазона воспроизведений) |
±1,5 |
Пределы допускаемой дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
Измерение силы воспроизводимого переменного тока с помощью датчика тока измерительного | |
Диапазоны измерений силы переменного тока при частоте 50 Гц, А |
от 30 до 300 включ. св. 300 до 3000 включ. св.3000 до 30000 |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока при частоте 50 Гц, А 1) |
±(0,02-х + 0,005^Хк) |
Пределы допускаемой дополнительной погрешности измерений силы переменного тока при частоте 50 Гц от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
Встроенный цифровой секундомер | |
Диапазоны измерений интервалов времени |
от 0 до 999,9 мс от 1,00 до 99,99 с |
Пределы допускаемой абсолютной погрешности измерений интервалов времени (в зависимости от диапазона измерений): - от 0 до 999,9 мс - от 1,00 до 99,99 с |
±0,5 мс ±0,01 с |
1) В формуле абсолютной погрешности приняты обозначения: Хк - конечное значение диапазона воспроизведений (измерений); х - воспроизведенное (измеренное) значение. |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Воспроизведение силы переменного и постоянного тока | |
Диапазон времени выдачи силы переменного и постоянного тока |
от 0,1 с до 1 ч |
Работа с одним блоком трансформаторным | |
Сила выходного переменного тока, А, не более (в зависимости от включения выходных обмоток): - 1 обмотка |
7500 |
- 2 обмотки последовательно |
7500 |
- 2 обмотки параллельно |
15000 |
Выходное напряжение переменного тока, В, не более 1) (в зависимости от включения выходных обмоток): - 1 обмотка |
4,4 |
- 2 обмотки последовательно |
8,8 |
- 2 обмотки параллельно |
4,4 |
Наименование характеристики |
Значение |
Выходная мощность, В-А, не более (в зависимости от включения выходных обмоток): - 1 обмотка - 2 обмотки последовательно - 2 обмотки параллельно |
13500 28500 28500 |
Работа с двумя блоками трансформаторными | |
Сила выходного переменного тока, А, не более (в зависимости от включения выходных обмоток): - 4 последовательно - 2 параллельно 2 последовательно - 4 параллельно |
7500 15000 30000 |
Выходное напряжение переменного тока, В, не более г) (в зависимости от включения выходных обмоток): - 4 последовательно - 2 параллельно 2 последовательно - 4 параллельно |
17,6 8,8 4,4 |
Выходная мощность, В-А, не более 1) |
55000 |
Работа с блоком выпрямительным | |
Сила выходного постоянного тока, А, не более |
6000 |
Выходное напряжение постоянного тока, В, не более г) |
16 |
Выходная мощность, Вт, не более 1) |
8000 |
Измерение силы воспроизводимого переменного тока с помощью датчика тока | |
Вид измерения силы переменного тока |
Среднеквадратичное значение (True RMS) |
Встроенный цифровой секундомер | |
Разрешающая способность (в зависимости от диапазона измерений): - от 0 до 999,9 мс - от 1,00 до 99,99 с |
0,1 мс 0,01 с |
Общие характеристики | |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, при +25 °С, %, не более - высота над уровнем моря, м, не более |
от -20 до +50 80 2000 |
Параметры электрического питания устройств: - тип системы токоведущих проводников - частота трехфазной сети, Гц - линейное напряжение сети, В |
трехфазная трехпроводная от 45 до 65 от 342 до 418 |
Габаритные размеры (длинахширинахвысота), мм, не более: - блока регулировочного - блока трансформаторного - блока выпрямительного |
550 х 385 х 240 550 х 385 х 240 640 х 385 х 340 |
Наименование характеристики |
Значение |
Габаритные размеры датчика тока измерительного: - длина кольца, мм - диаметр сечения кольца, мм, не более - радиус сгиба, мм, не менее |
635 ± 5 8,5 30 |
Масса, кг, не более: - блока регулировочного - блока трансформаторного - блока выпрямительного - датчика тока измерительного |
30 50 75 0,3 |
Средний срок службы, лет |
30 |
Средняя наработка на отказ, ч |
25000 |
1) Значения выходного напряжения и мощности приведены для напряжения сети 380 В. |
Знак утверждения типа
наносится на корпус устройств при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта устройств.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Устройство измерительное для прогрузки первичным током в составе: - блок регулировочный РЕТОМ-30КА - блок трансформаторный РЕТОМ-30КА - блок выпрямительный РЕТОМ-30КА - датчик тока измерительный - пульт дистанционного управления - стойка приборная передвижная СПП-30КА-3 |
РЕТОМ™-30КА |
- |
- |
1 шт. | |
- |
0-1-2 шт.* | |
0-1 шт.* | ||
- |
0-1 шт.* | |
- |
1 шт. | |
- |
1 шт. | |
Комплект запасных частей и принадлежностей |
- |
1 шт. |
Паспорт |
БРГА.441322.077 ПС |
1 экз. |
Руководство по эксплуатации |
БРГА.441322.077 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
* Количество согласно спецификации заказа |
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации БРГА.441322.077 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Устройства измерительные для прогрузки первичным током РЕТОМ™-30КА. Технические условия БРГА.441322.077 ТУ.
