83188-21: Питерфлоу Т Расходомеры-счётчики электромагнитные - Производители, поставщики и поверители

Расходомеры-счётчики электромагнитные Питерфлоу Т

Номер в ГРСИ РФ: 83188-21
Категория: Расходомеры
Производитель / заявитель: ЗАО "ТЕРМОТРОНИК", г.С.-Петербург
Скачать
83188-21: Описание типа СИ Скачать 584.5 КБ
83188-21: Методика поверки МП 208-019-2021 Скачать 1.7 MБ
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Расходомеры-счётчики электромагнитные Питерфлоу Т поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Расходомеры-счётчики электромагнитные Питерфлоу T (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.

Информация по Госреестру

Основные данные
Номер по Госреестру 83188-21
Наименование Расходомеры-счётчики электромагнитные
Модель Питерфлоу Т
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 1751
Найдено поверителей 8
Успешных поверок (СИ пригодно) 1751 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

83188-21: Описание типа СИ Скачать 584.5 КБ
83188-21: Методика поверки МП 208-019-2021 Скачать 1.7 MБ

Описание типа

Назначение

Расходомеры-счётчики электромагнитные Питерфлоу T (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.

Описание

Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которая, в свою очередь, пропорциональна объёмному расходу жидкости. Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.

Расходомер состоит из первичного электромагнитного преобразователя расхода (далее - ПП) и измерительного преобразователя (далее - ИП). ПП представляет собой участок трубопровода из немагнитного материала с фланцами, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в ИП, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме. Расходомеры выпускаются только в интегральном исполнении (ИП жестко закреплен на ПП).

Расходомеры выпускаются в двух модификациях:

- Питерфлоу Т 1: имеют ИП, изготовленный из пластика, два импульсных выхода и коммуникационный модуль либо с интерфейсом RS-485, либо с токовым выходом 4-20 мА, в зависимости от исполнения;

- Питерфлоу Т 3: имеют ИП, изготовленный из металла, один импульсный выход, токовый выход 4-20 мА с поддержкой HART. Опционально может быть установлен интерфейс RS485. Расходомеры Питерфлоу Т модификации 3 могут выпускаться во взрывозащищённом исполнении с комбинированным видом взрывозащиты.

О бщий вид расходомеров-счётчиков Питерфлоу Т представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

Заводской номер расходомера модификации 1 нанесен методом гравировки на фланец в соответствии с рисунком 7. Заводской номер расходомера модификации 3 нанесен методом гравировки на шильдик, размещенный на боковой стороне ИП в соответствии с рисунком 9.

а)

б)

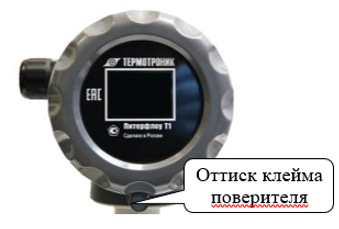

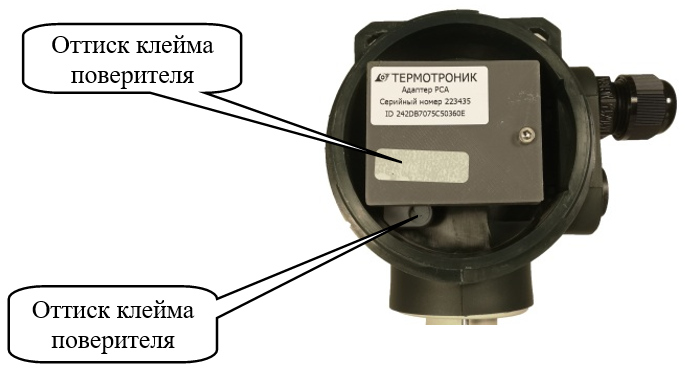

Рисунок 2 - Места нанесения знака поверки на ИП расходомера-счётчика Питерфлоу Т модификации 1

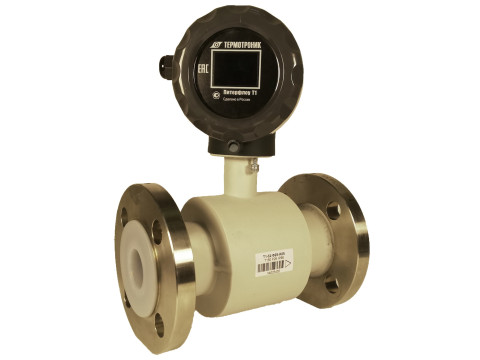

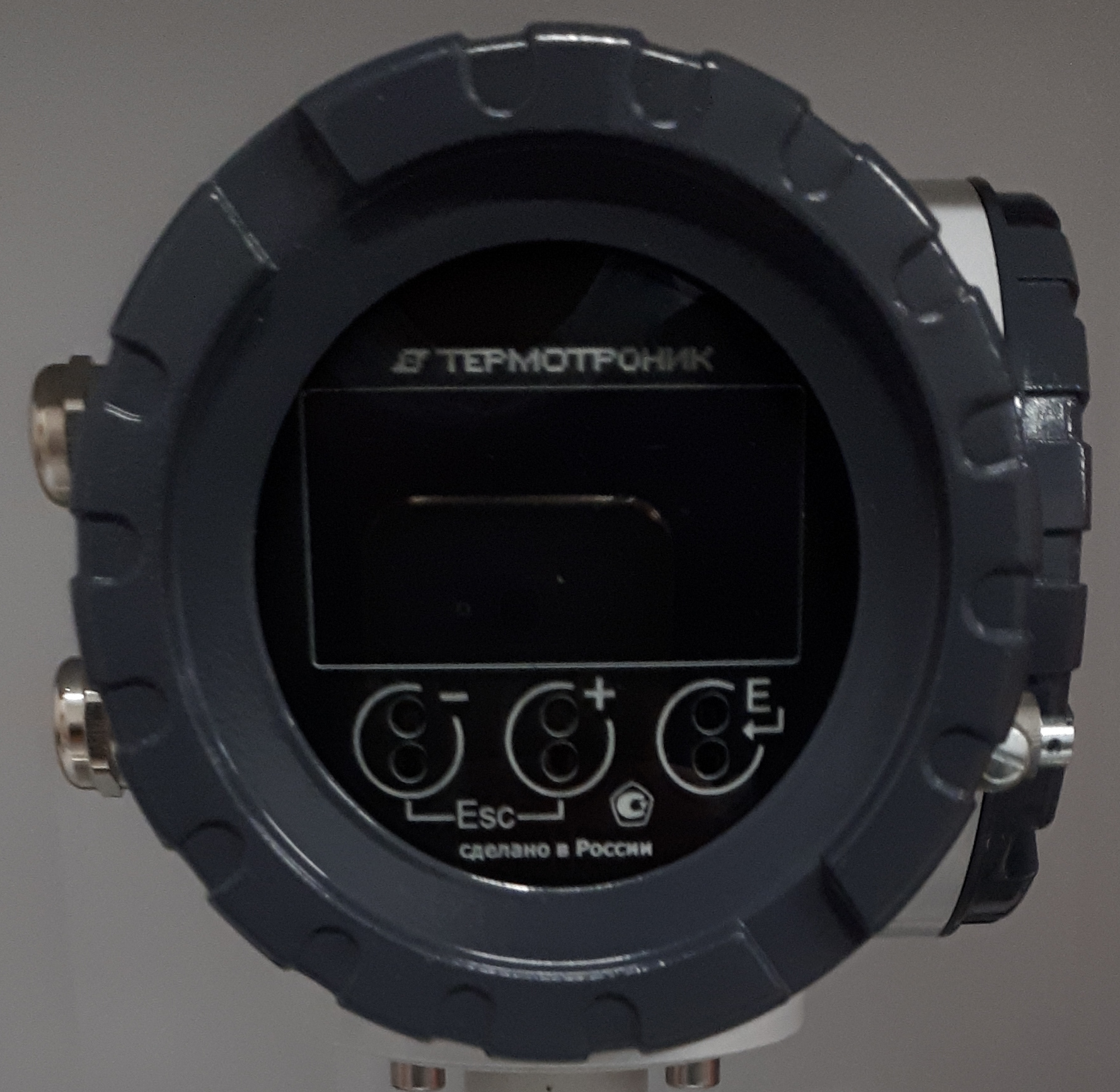

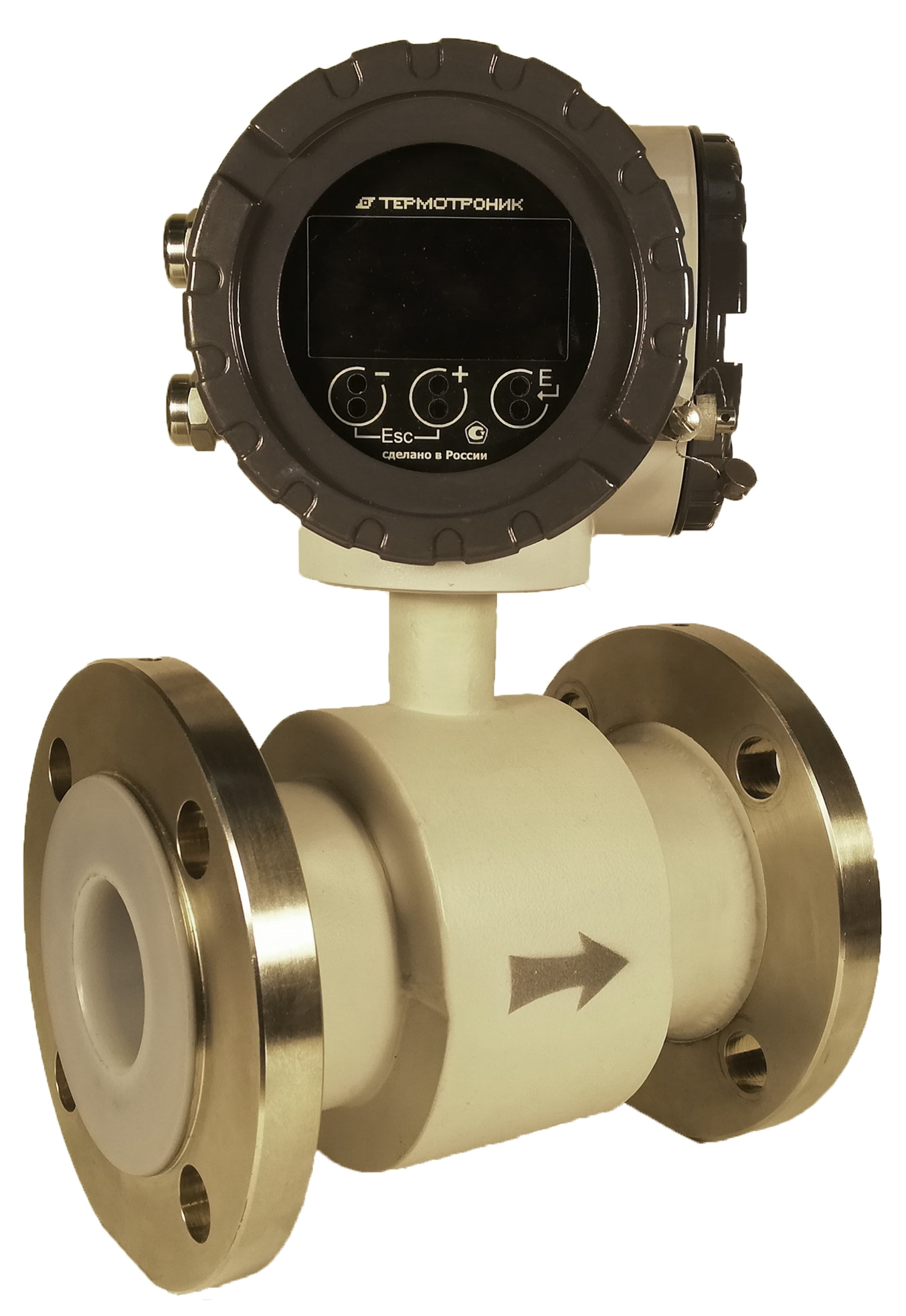

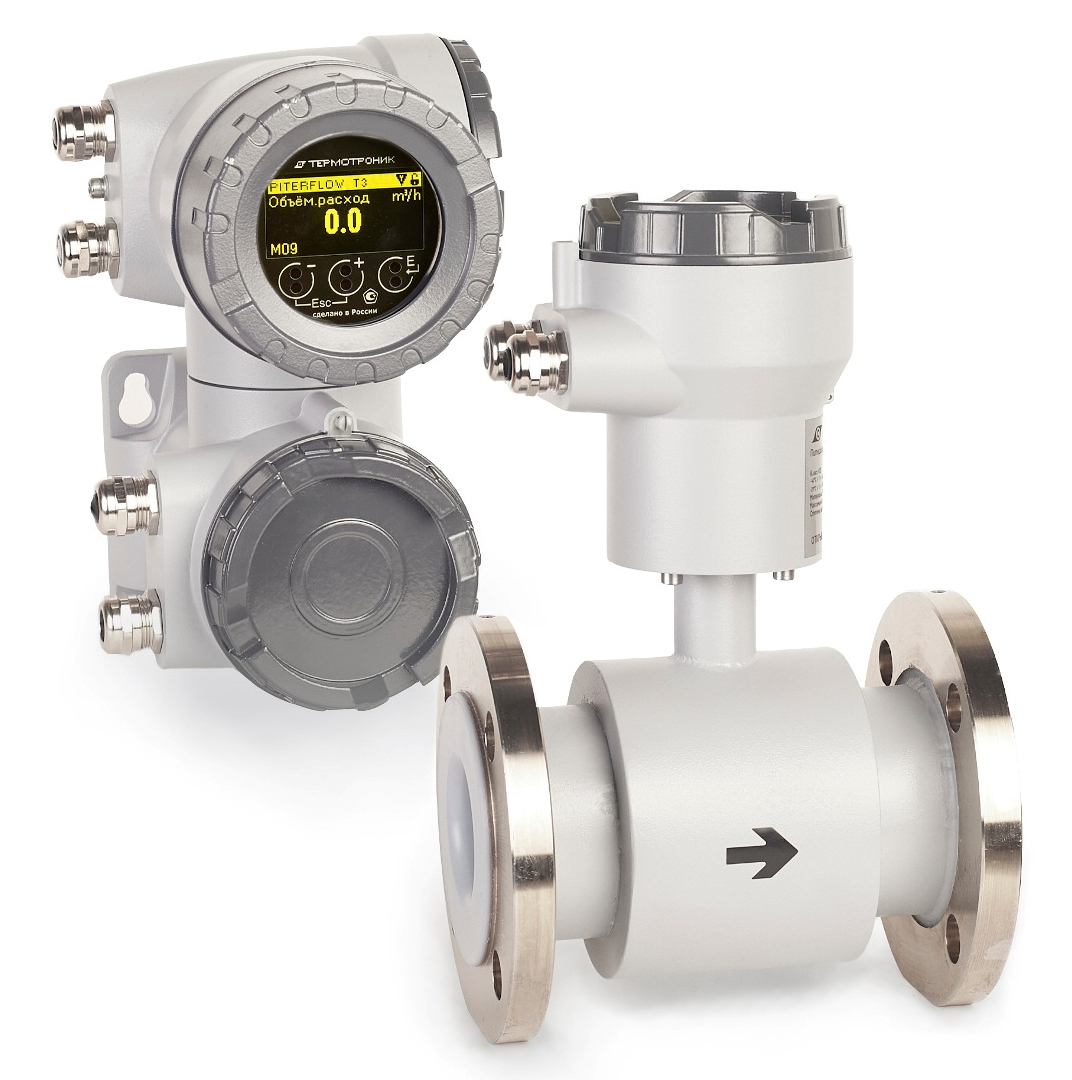

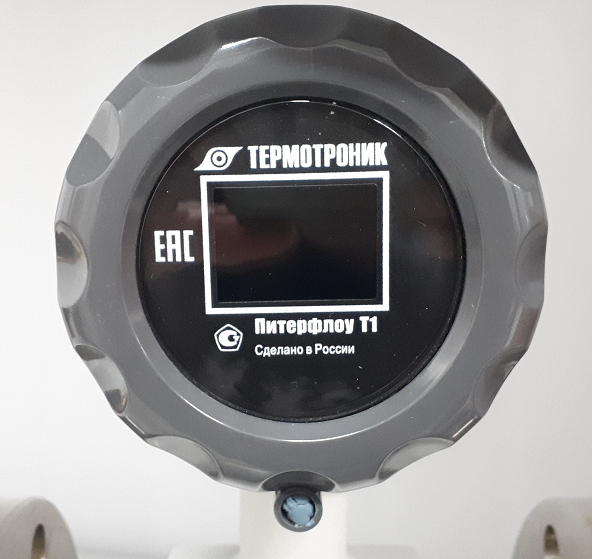

Рисунок 1 - Общий вид расходомеров-счётчиков Питерфлоу Т: а - модификация 1; б - модификация 3

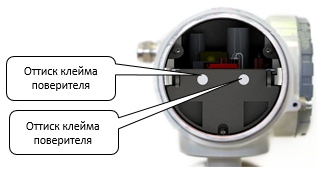

Рисунок 3 - Место пломбировки от несанкционированного доступа эксплуатирующей организацией расходомера-счётчика Питерфлоу Т модификации 1

Рисунок 4 - Места нанесения знака поверки на ИП расходомера-счётчика Питерфлоу Т модификации 3

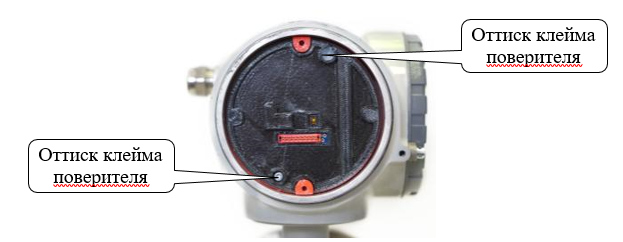

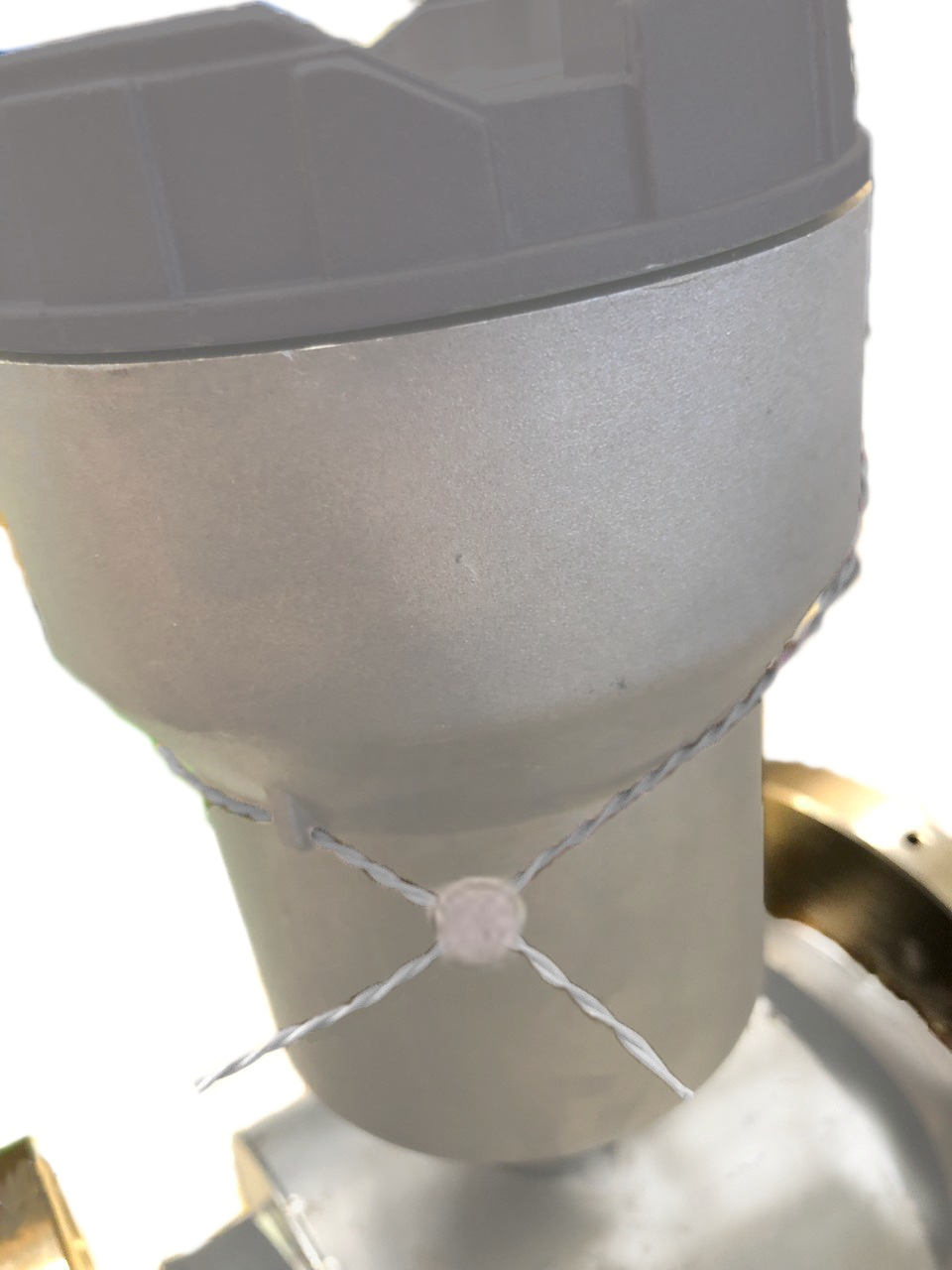

Рисунок 5 - Место пломбировки от несанкционированного доступа эксплуатирующей организацией расходомера-счётчика Питерфлоу Т модификации 3

Место нанесения знака утверждения типа.

Рисунок 6 - Место нанесения знака утверждения типа на расходомер-счётчик Питерфлоу Т модификации 1

Место нанесения заводского номера

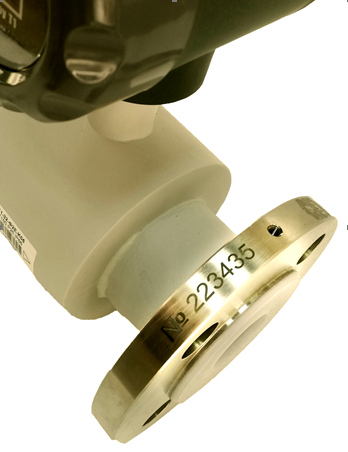

Рисунок 7 - Место нанесения заводского номера на расходомер-счётчик Питерфлоу Т модификации 1

Место нанесения Знака утверждения типа

Рисунок 8 - Место нанесения знака утверждения типа на расходомер-счётчик Питерфлоу Т модификации 3

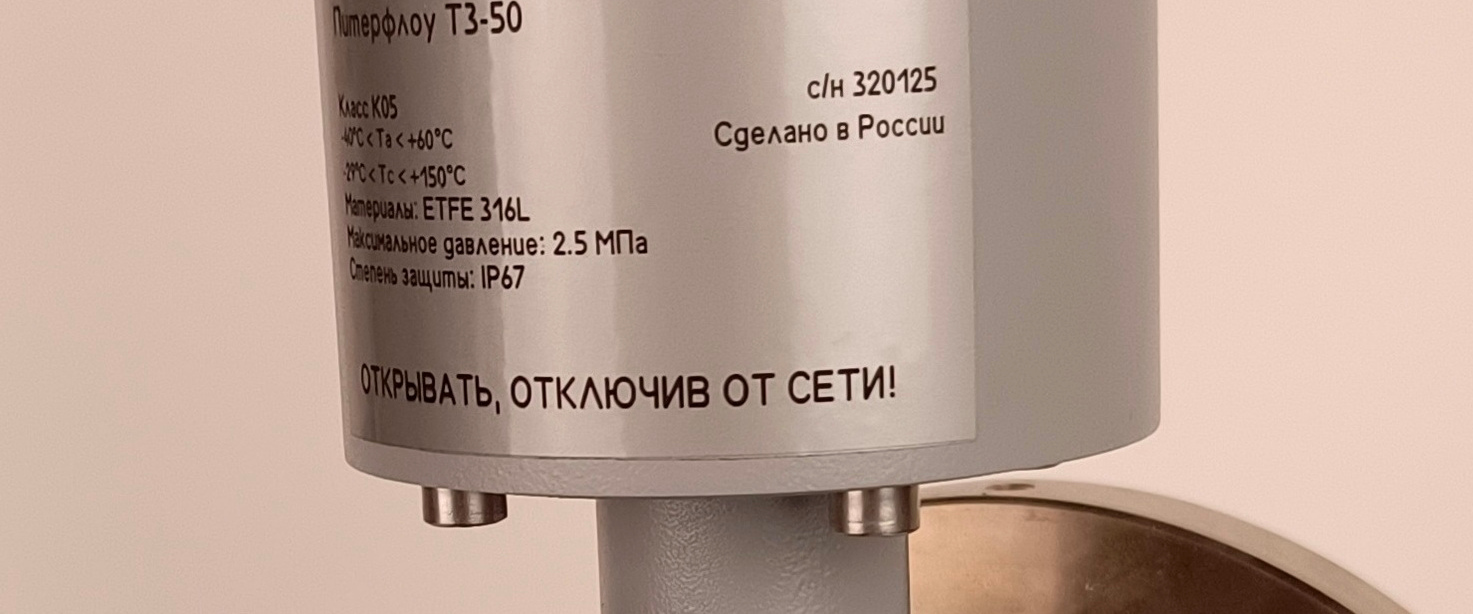

Рисунок 9 - Место нанесения заводского номера на расходомер-счётчик Питерфлоу Т модификации 3

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку входных сигналов, получение измерительной информации, её отображение на дисплее, обмен информацией с внешними устройствами по интерфейсу RS-485 и HART, а также её преобразование в токовый и импульсный выходные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модификация расходомера: Пи-терфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Идентификационное наименование ПО

Питерфлоу Т1

Piterflow Т

Номер версии (идентификационный номер) ПО, не ниже

3.0

1.0

Цифровой идентификатор ПО

ЕА37

D0A8

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Технические характеристики

Таблица 2 - Значения расходов в зависимости от DN расходомеров

Номинальный диаметр DN, мм

Максимальный (перегрузочный) расход, м3/ч

Номинальный расход Q3, м3/ч

Минимальный расход Qi, м3/ч

v=12,5 м/с

v=10 м/с

v=0,01 м/с

20

15

12

0,012

25

22,5

18

0,018

32

37,5

30

0,03

40

56

45

0,045

50

90

72

0,072

65

150

120

0,12

80

225

180

0,18

100

350

280

0,28

150

780

630

0,63

200

1500

1200

1,2

где v - скорость потока измеряемой жидкости, м/с

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Пределы допускаемой относительной погрешности измерений объемного расхода и объема для расходомеров класса К021) в диапазоне от Qi до Q3, %

-

±(0,2 + 0,01 • Qз/Qизм2))

Пределы допускаемой относительной погрешности измерений объемного расхода и объема для расходомеров класса К053) в диапазоне от Qi до Q3, %

±(0,5 + 0,01 • Qз/Qизм2))

Пределы допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, %

±0,05

1) К02 - класс точности расходомера

2) ^^изм - измеренное значение объемного расхода, м3/ч

3) К05 - класс точности расходомера

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Параметры выходных сигналов: - частотный, Гц

от 0 до 500

от 0 до 5000

- токовый, мА

от 4 до 20

от 4 до 20

Параметры электрического питания:

от 21.6 до 26.4 В

- напряжение постоянного тока, В

Потребляемая мощность, ВА, не более

1

0

Габаритные размеры, мм, не более:

- высота

600

700

- ширина

380

380

- длина

500

500

Масса, кг, не более

80

90

Максимальное рабочее давление, МПа

2,5; 4,01)

Условия эксплуатации:

- температура измеряемой жидкости, °С

для футеровки ETFE

от -10 до +150

от -29 до +150

для футеровки PU

от -10 до +70

от -10 до +70

- температура окружающей среды, °С

от -10 до +50

от -40 до +60

- относительная влажность воздуха при 35 °С, %, не более

95

95

- атмосферное давление, кПа

от 66 до 106,7

от 66 до 106,7

Продолжение таблицы 4__________________________________________________________

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Степень защиты по ГОСТ 14254-2015

IP66

IP67 1Р681)

Маркировка взрывозащиты

1Ех db [ia] mb I]

[C Т6...Т3 Gb X2)

Средний срок службы, лет

15

Средняя наработка на отказ, ч

150000

1) В зависимости от заказа.

2) Расходомеры во взрывозащищенном исполнении изготавливаются только ООО «ТЕРМОТ-РОНИК».

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, и паспорта типографским способом, и на ИП методом трафаретной печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счётчик электромагнитный Питерфлоу Т

1 шт.

Паспорт

ТРОН.407112.019 ПС

1 экз.

Руководство по эксплуатации

ТРОН.407112.019-01 РЭ2)

ТРОН.407112.019-03 РЭ2)

ТРОН.407112.019-03.01 РЭ2)

1 экз.

Защитные токопроводы

2 шт.

Уплотнительные прокладки

2 шт.

Источник питания

1 шт.1)

1) По заказу

2) В зависимости от модификации и исполнения расходомера

Сведения о методах измерений

приведены в разделах 5, 8, 9 руководства по эксплуатации ТРОН.407112.019-01 РЭ для расходомеров модификации 1, а также в разделе 2, 5 руководства по эксплуатации ТРОН.407112.019-03 РЭ, ТРОН.407112.019-03.01 РЭ для расходомеров модификации 3.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТРОН.407112.019 ТУ. Расходомеры-счётчики электромагнитные Питерфлоу Т. Технические условия.
