Микроскопы видеоизмерительные Jaten
| Номер в ГРСИ РФ: | 88308-23 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Donguan Jaten Instrument Co., Ltd., Китай |
Микроскопы видеоизмерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 88308-23 | |||||||||||||||
| Действует | по 28.02.2028 | |||||||||||||||
| Наименование | Микроскопы видеоизмерительные | |||||||||||||||
| Модель | Jaten | |||||||||||||||
| Модификации |
JTVMS-1510 JTVMS-2010 JTVMS-2515 JTVMS-3020 JTVMS-4030 JTVMS-5030 JTVMS-5040 QA3020CNC QA4030CNC QA5040CNC JTVMS-2010Pro JTVMS-2515Pro JTVMS-3020Pro JTVMS-4030Pro JTVMS-5030Pro JTVMS-5040Pro на испытания представлены: QA3020CNC QA5040CNC JTVMS-2010Pro JTVMS-4030Pro |
|||||||||||||||
| Приказы |
№2615 от
01.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9fad34bb-2e1d-c1e7-5d5d-88d3538a3c66 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Donguan Jaten Instrument Co., Ltd., КИТАЙ, № 28, Songlang Street, Shangqiao Industrial, Dongcheng District, Dongguan, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-082-2022 (с изм. №1) Государственная система обеспечения единства измерений. Микроскопы видеоизмерительные Jaten. Методика поверки.
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.12.2025 |
Поверители
Скачать
|
88308-23: Описание типа
2023-88308-23.pdf
Файл устарел
|
Скачать | 490 КБ | |
|
88308-23: Методика поверки
2023-mp88308-23.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
88308-23: Описание типа
2023-88308-23-1.pdf
|
Скачать | 490 КБ | |
|
88308-23: Описание типа
2025-88308-23.pdf
|
Скачать | 242.6 КБ | |
|
88308-23: Методика поверки
2023-mp88308-23-1.pdf
|
Скачать | 2.6 MБ | |
|
88308-23: Методика поверки
МП-082-2022 (с изм. №1)
2025-mp88308-23.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Микроскопы видеоизмерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров деталей.
Описание
Приборы имеют консольную конструкцию, основными элементами которой являются гранитное основание, на которое установлены подвижный предметный столик с нижним осветителем и вертикальная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. При измерениях по оси Z предусмотрена функция помощи при фокусировке. При необходимости, для измерений по оси Z, приборы могут быть оснащены контактным датчиком. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.
Приборы выпускаются в шестнадцати модификациях: JTVMS-1510, JTVMS-2010, JTVMS-2515, JTVMS-3020, JTVMS-4030, JTVMS-5030, JTVMS-5040, QA3020CNC,
QA4030CNC, QA5040CNC, JTVMS-2010Pro, JTVMS-2515Pro, JTVMS-3020Pro, JTVMS-4030Pro, JTVMS-5030Pro, JTVMS-5040Pro, которые различаются между собой диапазонами измерений и внешним видом.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней части гранитного основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов приведён на рисунке 1.

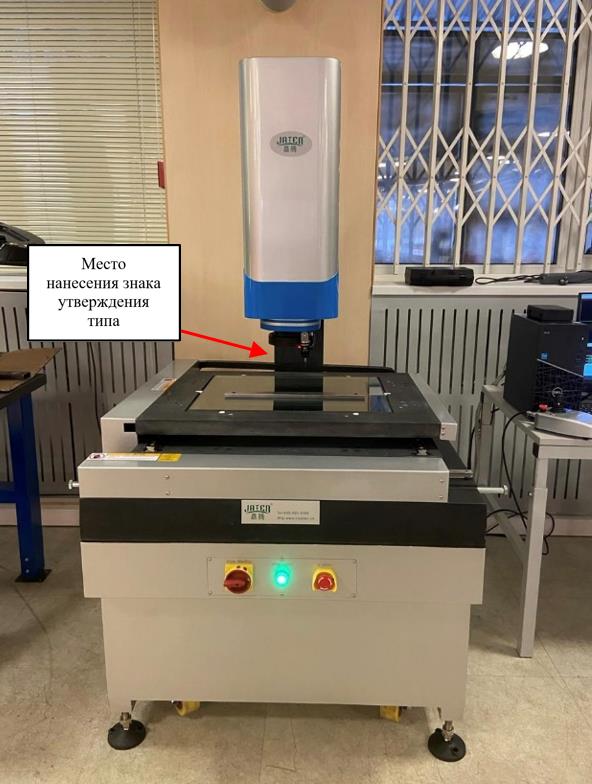

Рисунок 1 - Общий вид микроскопов видеоизмерительных Jaten модификаций JTVMS-1510, JTVMS-2010, JTVMS-2515, JTVMS-3020, JTVMS-4030, JTVMS-5030, JTVMS-5040, JTVMS-2010Pro, JTVMS-2515Pro, JTVMS-3020Pro, JTVMS-4030Pro, JTVMS-5030Pro, JTVMS-5040Pro
Рисунок 2 - Общий вид микроскопов видеоизмерительных Jaten модификаций QA3020CNC, QA4030CNC, QA5040CNC
Место нанесения маркировочной таблички с заводским номером средства измерений

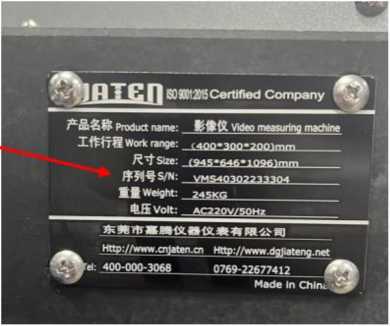

Рисунок 3 - Место расположения маркировочной таблички с указанием заводского номера прибора
Программное обеспечение
Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Quickmeasuring», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Quickmeasuring |
|
Номер версии (идентификационный номер ПО), не ниже |
6.2020.10.24 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
JTVMS-1510 |
JTVMS- 2010 |
JTVMS-2515 |
JTVMS- 3020 |
JTVMS- 4030 |
JTVMS- 5030 |
JTVMS- 5040 |
|
Диапазон измерений по оси X, мм |
от 0 до 150 |
от 0 до 200 |
от 0 до 250 |
от 0 до 300 |
от 0 до 400 |
от 0 до 500 |
от 0 до 500 |
|
Диапазон измерений по оси Y, мм |
от 0 до 100 |
от 0 до 100 |
от 0 до 150 |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
|
Диапазон измерений по оси Z, мм |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании оптического датчика*, мкм |
±(2,8+L/200) | ||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика*, мкм |
±(20+L/200) | ||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика*, мкм |
±(4+L/200) | ||||||
|
Диапазон измерений плоского угла |
от 0° до 360° | ||||||
|
Пределы допускаемой абсолютной погрешности измерений плоского угла |
±1' | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
QA3020CNC |
QA4030CNC |
QA5040CNC |
|
Диапазон измерений по оси X, мм |
от 0 до 300 |
от 0 до 400 |
от 0 до 500 |
|
Диапазон измерений по оси Y, мм |
от 0 до 200 |
от 0 до 300 |
от 0 до 400 |
|
Диапазон измерений по оси Z, мм |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании оптического датчика*, мкм |
±(2+L/150) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика*, мкм |
±(20+0,45L) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика*, мкм |
±(2+L/100) | ||
|
Диапазон измерений плоского угла |
от 0° до 360° | ||
|
Пределы допускаемой абсолютной погрешности измерений плоского угла |
±1' | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||
|
Модификация |
JTVMS-2010Pro |
JTVMS-2515Pro |
JTVMS-3020Pro |
JTVMS-4030Pro |
JTVMS-5030Pro |
JTVMS-5040Pro |
|
Диапазон измерений по оси X, мм |
от 0 до 200 |
от 0 до 250 |
от 0 до 300 |
от 0 до 400 |
от 0 до 500 |
от 0 до 500 |
|
Диапазон измерений по оси Y, мм |
от 0 до 100 |
от 0 до 150 |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
|
Диапазон измерений по оси Z, мм |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании оптического датчика*, мкм |
±(1,5+L/100) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика*, мкм |
±(20+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика*, мкм |
±(2+L/100) | |||||
|
Диапазон измерений плоского угла |
от 0° до 360° | |||||
|
Пределы допускаемой абсолютной погрешности измерений плоского угла |
±1' | |||||
|
* где L - длина объекта в мм | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
JTVMS-1510 |
JTVMS- 2010 |
JTVMS-2515 |
JTVMS- 3020 |
JTVMS- 4030 |
JTVMS- 5030 |
JTVMS- 5040 |
|
Дискретность отсчета измерений линейных размеров, мкм |
0,5 | ||||||
|
Дискретность отсчета плоского угла |
1" | ||||||
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
600 |
600 |
690 |
780 |
945 |
960 |
780 |
|
- ширина |
530 |
550 |
550 |
670 |
646 |
750 |
600 |
|
- высота |
950 |
920 |
1020 |
1060 |
1096 |
1100 |
1060 |
|
Масса, кг, не более |
97 |
102 |
141 |
165 |
245 |
255 |
281 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Модификация |
QA3020CNC |
QA4030CNC |
QA5040CNC |
|
Дискретность отсчета измерений линейных размеров, мкм |
0,5 | ||
|
Дискретность отсчета плоского угла |
1" | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
890 630 1780 |
1050 750 1780 |
1240 940 1780 |
|
Масса, кг, не более |
410 |
530 |
760 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
Модификация |
JTVMS-2010Pro |
JTVMS-2515Pro |
JTVMS-3020Pro |
JTVMS-4030Pro |
JTVMS-5030Pro |
JTVMS-5040Pro |
|
Дискретность отсчета измерений линейных размеров, мкм |
0,5 | |||||
|
Дискретность отсчета плоского угла |
1" | |||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
600 550 920 |
690 550 1020 |
780 670 1060 |
945 646 1096 |
960 750 1100 |
780 600 1060 |
|
Масса, кг, не более |
102 |
141 |
165 |
245 |
255 |
281 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
Диапазон рабочих температур, °С |
от +17 до +23 |
|
Относительная влажность воздуха, %, не более |
75 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится методом наклеивания на переднюю часть гранитного основания или на нижнюю часть вертикальной колонны и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный Jaten (модификация в соответствии с заказом потребителя) |
_ |
1 шт. |
|
Контактный датчик (по заказу) |
_ |
1 шт. |
|
Компьютер |
_ |
1 шт. |
|
Руководство по эксплуатации на русском языке |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 10 «Работа в программном обеспечении Quickmeasuring» документа «Микроскопы видеоизмерительные Jaten. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840
Стандарт предприятия Donguan Jaten Instrument Co., Ltd. Микроскопы видеоизмерительные Jaten
