Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС
| Номер в ГРСИ РФ: | 89089-23 |
|---|---|
| Производитель / заявитель: | ЗАО "Конвед-6 ЛИИ", г.Жуковский |
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС (далее - модули) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, составляющих вектора скорости и синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89089-23 | |||||||||||||||
| Действует | по 22.05.2028 | |||||||||||||||
| Наименование | Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) | |||||||||||||||
| Модель | ТН3/СНС | |||||||||||||||
| Модификации |
ТН3/СНС/001 ТН3/СНС/001-01 ТН3/СНС/301 ТН3/СНС/301-01 |
|||||||||||||||
| Приказы |
№2794 от
18.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 318b8a87-e5fb-572b-0680-d1b4426d7a9b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «Конвед-6 ЛИИ», РОССИЯ, 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП 8501-25-03 Государственная система обеспечения единства измерений. Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТНЗ/СНС. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
89089-23: Описание типа
2023-89089-23-1.pdf
Файл устарел
|
Скачать | 425.1 КБ | |
|
89089-23: Методика поверки
2023-mp89089-23.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
89089-23: Описание типа
2023-89089-23.pdf
|
Скачать | 425.1 КБ | |
|
89089-23: Описание типа
2025-89089-23.pdf
|
Скачать | 179.6 КБ | |
|
89089-23: Методика поверки
2023-mp89089-23-1.pdf
|
Скачать | 5 MБ | |
|
89089-23: Методика поверки
МП 8501-25-03
2026-mp89089-23.pdf
|
Скачать | 5.7 MБ |
Описание типа
Назначение
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС (далее - модули) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, составляющих вектора скорости и синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU).
Описание
К настоящему типу средств измерений относятся модули следующих модификаций ТН3/СНС/001, ТН3/СНС/001-01, ТН3/СНС/301, ТН3/СНС/301-01, которые отличаются интерфейсами подключения, габаритными размерами и комплектностью.
Принцип действия модулей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS.
Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно модули состоят из модуля (модулей) приёма сигналов навигационных космических аппаратов ГНСС, блока антенного (блоков антенных) типа 743АТ1-А2 и (или) изделия (изделий) ААР-8Э, а также антенного разветвителя (антенных разветвителей) РГГ-2 (РГГ-2П).
Модуль эксплуатируется в составе базового комплекта твердотельного накопителя ТН3 (ТН3.100, ТН3.300) (не входит в комплект поставки). Модуль может быть установлен в любой слот базового комплекта твердотельного накопителя ТН3 в количестве не более одной штуки в один накопитель.
Диапазон расстояний до базовой станции в дифференциальном фазовом режиме работы модулей указан в руководстве по эксплуатации.
Выдача потребителю измерительной информации осуществляется по протоколам NMEA 2000 и форматах файлов данных TND, TNE с темпом 1 Гц.
Нанесение знака поверки на модули не предусмотрено.
Заводской номер в виде цифрого обозначения, состоящего из арабских цифр, наносится на переднюю панель модулей методом фрезеровки.
Общий вид модулей представлен на рисунках 1-4.
Обозначение мест нанесения знака утверждение типа Ш и заводского номера представлены на рисунках 1-4. Пломбирование модулей не предусмотрено (покрыты лаком).

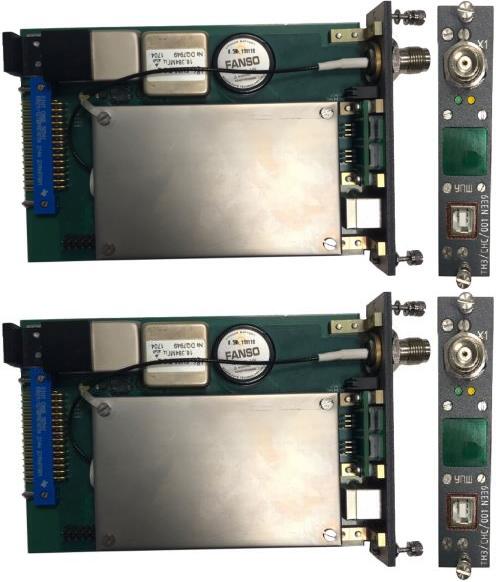

Рисунок 1 - Общий вид модулей модификации ТН3/СНС/001

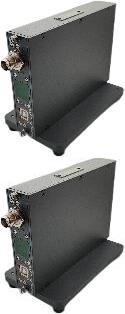

Рисунок 2 - Общий вид модулей модификации ТН3/СНС/001-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))

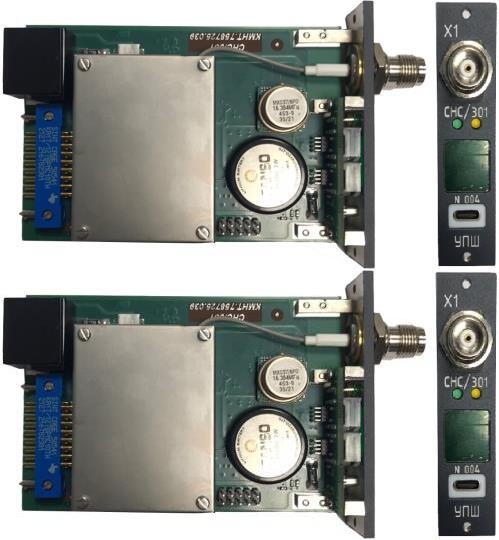

Рисунок 3 - Общий вид модулей модификации ТН3/СНС/301
Рисунок 4 - Общий вид модулей модификации ТН3/СНС/301-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))
Общий вид антенных разветвителей РГГ-2 (РГГ-2П) представлен на рисунке 5, блоков антенных типа 743АТ1-А2 представлен на рисунке 6, изделий ААР-8Э представлен на рисунке 7.
Рисунок 5 - Общий вид антенных разветвителей РГГ-2 (РГГ-2П)

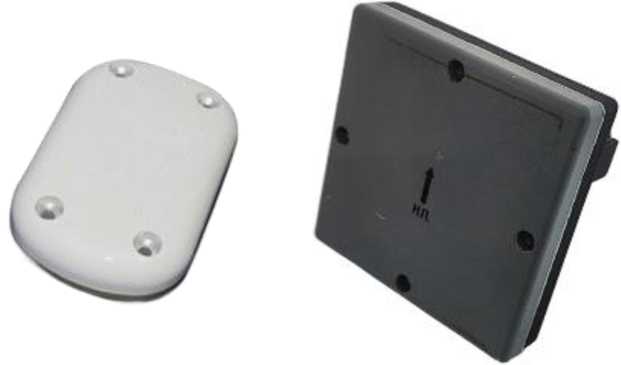

Рисунок 6 - Общий вид блоков антенных типа 743АТ1-А2
Рисунок 7 - Общий вид изделий ААР-8Э
Программное обеспечение
Модули работают под управлением встроенного специализированного программного обеспечения (далее - СПО).
Внешнее СПО «TN3LAB» включает прикладные управляющие программы, предназначенные для:
- считывания или стирания накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;
- подготовки заданий для функционирования накопителя при экспериментах;
- преобразования полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.
Внешнее специальное программно-математическое обеспечение (далее - СПМО) «Полет» предназначено для комплексной обработки измерительной информации, представляет собой пакет программ автоматизированной обработки, представления и документирования информации.
Внешнее СПО «SNSDump» позволяет сохранять информацию модулей модификаций ТН3/СНС/001 и ТН3/СНС/301, установленных в кожух ТН3/КН, в виде файлов на жёсткий диск ПЭВМ.
Встроенное и внешнее СПО (СПМО) реализовано без выделения метрологически значимой части. Влияние встроенного и внешнего СПО (СПМО) не приводит к выходу метрологических характеристик за пределы допускаемых значений.
Уровень защиты встроенного СПО TPS2, TPS3, SNM1, SNM2 «высокий» в соответствии с Р 50.2.077-2014.
У ровень защиты внешнего СПО (СПМО) TN3LAB, Полет, SNS Dump «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
внешнее ПО |
встроенное ПО | |||
|
Модуль ТН3/СНС/001 | ||||
|
Идентификационное наименование ПО |
СПО «TN3LAB» |
TPS2 | ||
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.7 |
не ниже 3.12 | ||
|
Модуль ТН3/СН |
[С/001-01 | |||
|
Идентификационное наименование ПО |
СПО «TN3LAB» |
СПМО «Полет» |
СПО «SNS Dump» |
TPS3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.7 |
не ниже 4 |
не ниже 1.0.0.0 |
не ниже 3.0 |
|
Модуль ТН3/СНС/301 | ||||
|
Идентификационное наименование ПО |
СПО «TN3LAB» |
SNM1 | ||
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.7 |
не ниже 1.0 | ||
|
Модуль ТН3/СН |
[С/301-01 | |||
|
Идентификационное наименование ПО |
СПО «TN3LAB» |
СПМО «Полет» |
СПО «SNS Dump» |
SNM2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.7 |
не ниже 4 |
не ниже 1.0.0.0 |
не ниже 1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль ТН3/СНС/001 | |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси, м 1) |
±5 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения составляющих вектора скорости, м/с 1) |
±0,2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС и GPS, мкс 1) |
±1 |
|
Модуль ТН3/СНС/001-01 | |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси, м: - в абсолютном режиме 1) - в дифференциальном фазовом режиме в постобработке 2) |
±5 ±0,3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения составляющих вектора скорости, м/с: - в абсолютном режиме 1) - в дифференциальном фазовом режиме в постобработке 2) |
±0,2 ±0,1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС и GPS, мкс 1) |
±1 |
|
Модуль ТН3/СНС/301 | |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси, м 1) |
±5 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения составляющих вектора скорости, м/с 1) |
±0,2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС и GPS, мкс 1) |
±1 |
|
Модуль ТН3/СНС/301-01 | |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси, м: - в абсолютном режиме 1) - в дифференциальном фазовом режиме в постобработке 2) |
±5 ±0,3 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения составляющих вектора скорости, м/с: - в абсолютном режиме 1) - в дифференциальном фазовом режиме в постобработке 2) |
±0,2 ±0,1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС и GPS, мкс 1) |
±1 |
|
Примечание - Метрологические характеристики обеспечиваются при: - работе модуля по сигналам L1OF ГНСС ГЛОНАСС и L1C/A GPS одновременно; - геометрическом факторе PDOP не более 3, в диапазоне: ускорений от 0 до 40 м/с2; высот от 0 до 18000 м; скоростей от 0 до 500 м/с. - 1) работе с блоком антенным типа 743АТ1-А2 или с изделием ААР-8Э - 2) работе с блоком антенным типа 743АТ1-А2 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 24,3 до 29,7 |
|
Масса, кг, не более: | |
|
- модуль ТН3/СНС/001 (ТН3/СНС/001-01) |
0,21 |
|
- модуль ТН3/СНС/301 (ТН3/СНС/301-01) |
0,25 |
|
- блок антенный типа 743АТ1-А2 |
0,23 |
|
- изделие ААР-8Э |
1,80 |
|
- антенный разветвитель РГГ-2 (РГГ-2П) |
0,14 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- модуль ТН3/СНС/001 (ТН3/СНС/001-01) | |
|
- длина |
152,5 |
|
- ширина |
21,7 |
|
- высота |
103 |
|
- модуль ТН3/СНС/301 (ТН3/СНС/301-01) | |
|
- длина |
119 |
|
- ширина |
20 |
|
- высота |
79 |
|
- блок антенный типа 743АТ1-А2 | |
|
- длина |
119 |
|
- ширина |
76 |
|
- высота |
23 |
|
- изделие ААР-8Э | |
|
- длина |
140 |
|
- ширина |
140 |
|
- высота |
75 |
|
- антенный разветвитель РГГ-2 (РГГ-2П) | |
|
- длина |
82 |
|
- ширина |
53 |
|
- высота |
22 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха |
от -50 до +60 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель модулей методом фрезеровки.
Комплектность
Таблица 4 - Комплектность модулей модификации ТН3/СНС/001
|
Наименование |
Обозначение |
Количество |
|
Модуль ТН3/СНС/001 в составе: - модуль ТН3/СНС/001; - паспорт |
КМНТ.464349.001 КМНТ.464349.001 ПС |
1 шт. 1 экз. |
|
Блок антенный типа 743АТ1-А2 |
- |
количество определяется договором поставки |
|
Изделие ААР-8Э |
- |
количество определяется договором поставки |
|
Антенный разветвитель РГГ-2 (РГГ-2П) |
- |
количество определяется договором поставки |
|
Руководство по эксплуатации |
КМНТ.464349.001 РЭ |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
|
* _ _ _ _ _ _ _ _ _ _ _ _ _ - поставляется по отдельному заказу | ||
Таблица 5 - Комплектность модулей модификации ТН3/СНС/001-01
|
Наименование |
Обозначение |
Количество |
|
Модуль ТН3/СНС/001-01 в составе: - модуль ТН3/СНС/001-01; - модуль ТН3/СНС/001; - паспорт |
КМНТ.464349.001-01 КМНТ.464349.001 КМНТ.464349.001-01 ПС |
1 шт. 1 шт. 1 экз. |
|
Блок антенный типа 743АТ1-А2 |
- |
количество определяется договором поставки |
|
Изделие ААР-8Э |
- |
количество определяется договором поставки |
|
Антенный разветвитель РГГ-2 (РГГ-2П) |
- |
количество определяется договором поставки |
|
Руководство по эксплуатации |
КМНТ.464349.001 РЭ |
1 шт. |
|
Комплект монтажных частей* |
- |
1 компл. |
|
* _ _ _ _ _ _ _ _ _ _ _ _ _ - поставляется по отдельному заказу | ||
Таблица 6 - Комплектность модулей модификации ТН3/СНС/301
|
Наименование |
Обозначение |
Количество |
|
Модуль ТН3/СНС/301 в составе: - модуль ТН3/СНС/301; - паспорт |
КМНТ.464349.002 КМНТ.464349.002 ПС |
1 шт. 1 экз. |
|
Блок антенный типа 743АТ1-А2 |
- |
количество определяется договором поставки |
|
Изделие ААР-8Э |
- |
количество определяется договором поставки |
|
Антенный разветвитель РГГ-2 (РГГ-2П) |
- |
количество определяется договором поставки |
|
Руководство по эксплуатации |
КМНТ.464349.001 РЭ |
1 шт. |
|
Комплект монтажных частей* |
- |
1 компл. |
|
* _ _ _ _ _ _ _ _ _ _ _ _ _ - поставляется по отдельному заказу | ||
Таблица 7 - Комплектность модулей модификации ТН3/СНС/301-01
|
Наименование |
Обозначение |
Количество |
|
Модуль ТН3/СНС/301-01 в составе: - модуль ТН3/СНС/301-01; - модуль ТН3/СНС/001; - паспорт |
КМНТ.464349.002-01 КМНТ.464349.001 КМНТ.464349.002-01 ПС |
1 шт. 1 шт. 1 экз. |
|
Блок антенный типа 743АТ1-А2 |
- |
количество определяется договором поставки |
|
Изделие ААР-8Э |
- |
количество определяется договором поставки |
|
Антенный разветвитель РГГ-2 (РГГ-2П) |
- |
количество определяется договором поставки |
|
Руководство по эксплуатации |
КМНТ.464349.001 РЭ |
1 шт. |
|
Комплект монтажных частей* |
- |
1 компл. |
|
* _ _ _ _ _ _ _ _ _ _ _ _ _ - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в п 1.1 «Принцип работы модулей» документа КМНТ.464349.001 РЭ «Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
КМНТ.464349.001 ТУ. Модуль приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС. Технические условия
