Клещи электроизмерительные СМР
| Номер в ГРСИ РФ: | 89688-23 |
|---|---|
| Производитель / заявитель: | Фирма "Sonel S.A.", Польша |
Клещи электроизмерительные СМР (далее - клещи) предназначены для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89688-23 | ||||||||||||||||||
| Действует | по 07.08.2028 | ||||||||||||||||||
| Наименование | Клещи электроизмерительные | ||||||||||||||||||
| Модель | СМР | ||||||||||||||||||
| Модификации |
СМP-200F СМР-1015-PV СМP-3000 СМP-3kR СМP-402 СМР-403 СМP-1010 СМP-100 |
||||||||||||||||||
| Приказы |
№318 от
24.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 105bc888-35eb-1a5c-3692-d5e7f79a3338 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Фирма «Sonel S.A.», ПОЛЬША, PL-58-100 Swidnica, ul. Wokulskiego 11
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-153-25 Государственная система обеспечения единства измерений. Клещи электроизмерительные СМР. Методика поверки. (Действие методики распространяется на СИ, находящиеся в эксплуатации)
(с 24.02.2026)
МП-НИЦЭ-007-24 Государственная система обеспечения единства измерений. Клещи электроизмерительные СМР. Методика поверки.
(по 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 182 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
89688-23: Описание типа
2024-89688-23.pdf
|
Скачать | 865.9 КБ | |
|
89688-23: Методика поверки
2024-mp89688-23.pdf
Файл устарел
|
Скачать | 5.6 MБ | |
|
89688-23: Описание типа
2026-89688-23.pdf
|
Скачать | 439.7 КБ | |
|
89688-23: Методика поверки
МП-НИЦЭ-153-25
2026-mp89688-23.pdf
|
Скачать | 3.6 MБ | |
|
89688-23: Методика поверки
МП-НИЦЭ-007-24
2024-mp89688-23-1.pdf
|
Скачать | 5.6 MБ |
Описание типа
Назначение
Клещи электроизмерительные СМР (далее - клещи) предназначены для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.
Описание
Принцип действия клещей основан на преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.
Клещи представляют собой многофункциональные электроизмерительные приборы, конструктивно выполненные в пластмассовом защитном корпусе. На передней панели клещей расположены однополюсные гнезда для подключения соединительных проводов, цветной графический ЖК дисплей, круговой переключатель режимов, клавиши включения дополнительных функций.
Клещи выпускаются в модификациях CMP-200F, СМР-1015-PV, СМР-3000 и CMP-3kR, СМР-402, СМР-403, CMP-Юю и СМР-100, отличающихся конструктивными особенностями и метрологическими и техническими характеристиками.
Заводской номер, идентифицирующий каждый экземпляр клещей, в буквенно-цифровом формате наносится на маркировочную табличку, наклеиваемую на корпус клещей, и состоит из латинских букв и арабских цифр.
Общий вид клещей с указанием места ограничения доступа к местам настройки (регулировки), представлен на рисунках 1-5. Места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 6-10. Нанесение знака поверки на клещи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) клещей не предусмотрено.

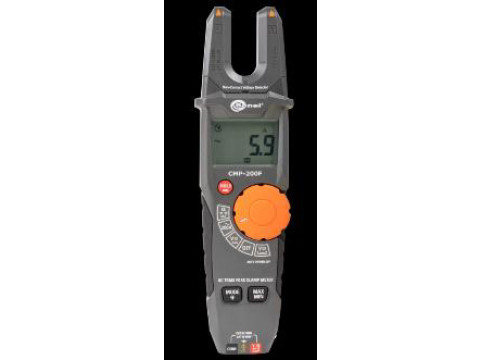

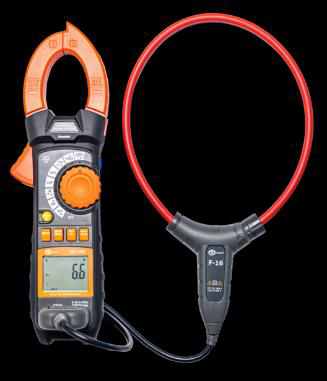

Рисунок 1 - Общий вид клещей модификаций CMP-200F и CMP-3000

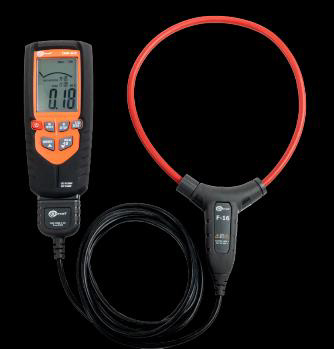

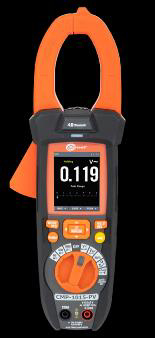

Рисунок 2 - Общий вид клещей модификаций CMP-1015-PV и CMP-3kR

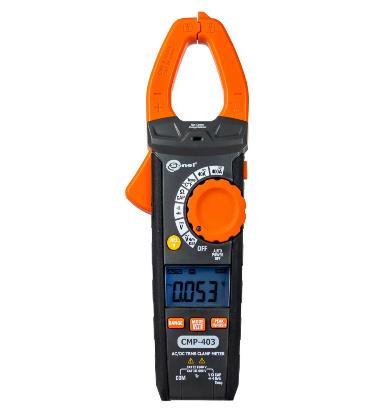

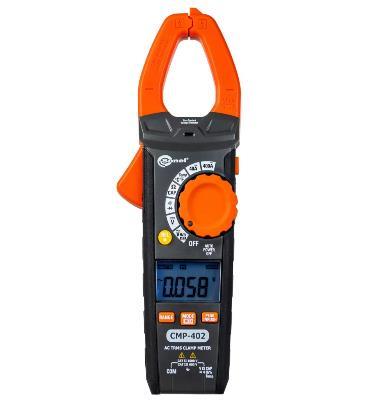

Рисунок 3 - Общий вид клещей модификаций CMP-402, CMP-403

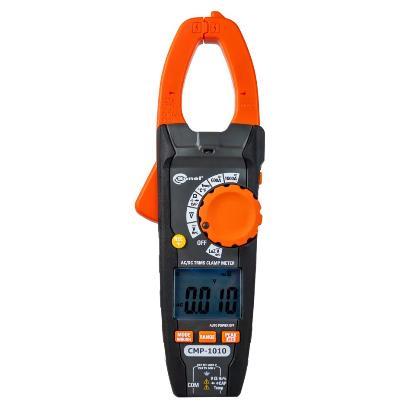

Рисунок 4 - Общий вид клещей модификации CMP-1010
Место нанесения заводского номера

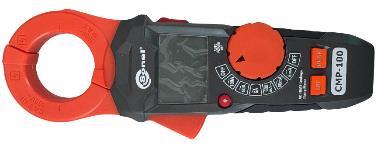

Рисунок 5 - Общий вид клещей модификации CMP-100
Место нанесения знака утверждения типа

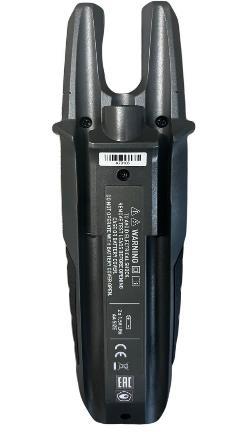

Рисунок 6 - Клещи модификации CMP-200F с указанием места нанесения знака утверждения типа, места заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа

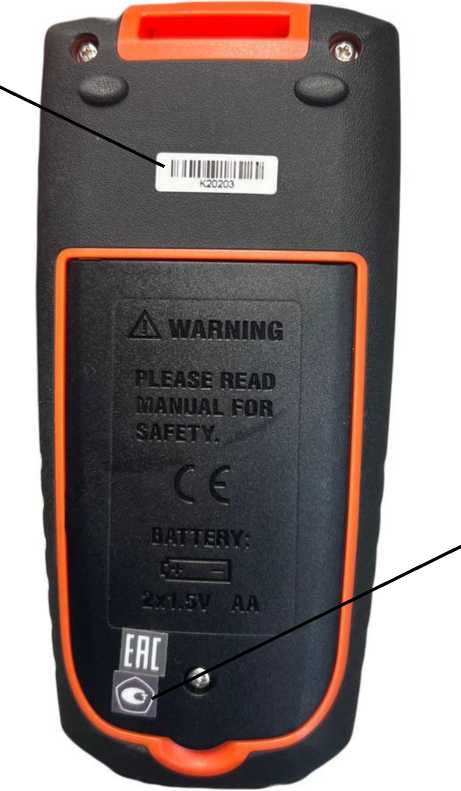

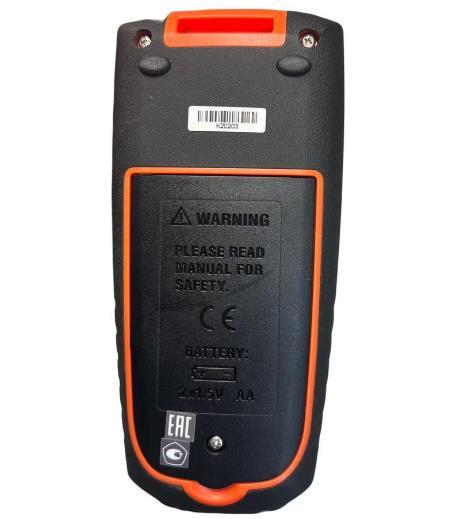

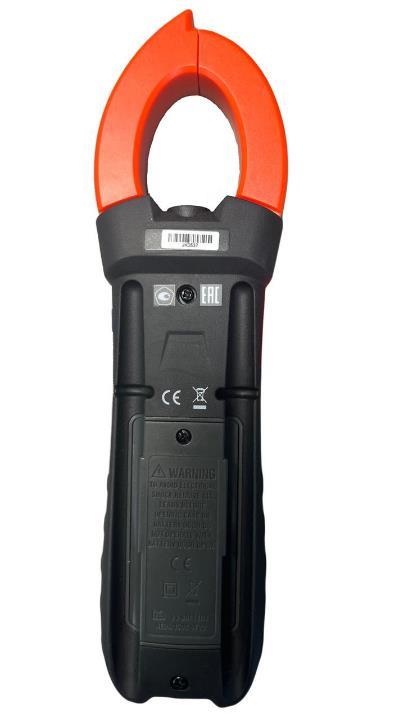

Рисунок 7 - Клещи модификации СМР-3000
с указанием места нанесения знака утверждения типа, места заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 8 - Клещи модификации CMP-3kR
с указанием места нанесения знака утверждения типа, места заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа

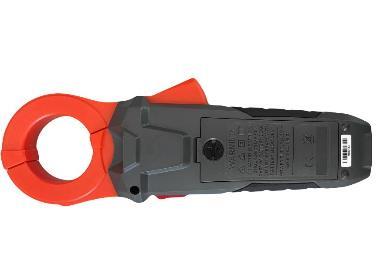

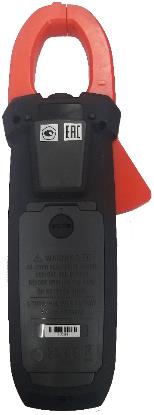

Рисунок 9 - Клещи модификации CMP-1015-PV, CMP-402, CMP-403, CMP-1010 на примере клещей модификации СМР-1015-PV с указанием места нанесения знака утверждения типа, места заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 10 - Клещи модификации CMP-100 с указанием места нанесения знака утверждения типа, места заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) клещей состоит из встроенного ПО.
Встроенное ПО заносится в защищенную от записи память клещей предприятием изготовителем и недоступно для потребителя.
Конструкция клещей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО имеет метрологически значимую и метрологически не значимую части.
Метрологические характеристики клещей нормированы с учетом влияния встроенного ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО клещей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
- |
|
Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии представляет собой одну или две цифры и отвечает метрологически не значимую часть ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока в режиме «True RMS» __________________________________________
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
от 50 Гц до 1000 Гц |
4,000 В |
0,001 В |
±(0,012-U + 5 е.м.р.) |
|
40,00 В |
0,01 В |
±(0,012-U + 5 е.м.р.) | ||
|
400,0 В |
0,1 В |
±(0,012-U + 5 е.м.р.) | ||
|
1000 В |
1 В |
±(0,015-U + 5 е.м.р.) | ||
|
СМР-403 |
от 50 Гц до 1000 Гц |
4,000 В |
0,001 В |
±(0,012-U + 5 е.м.р.) |
|
40,00 В |
0,01 В |
±(0,012-U + 5 е.м.р.) | ||
|
400,0 В |
0,1 В |
±(0,012-U + 5 е.м.р.) | ||
|
1000 В |
1 В |
±(0,015-U + 5 е.м.р.) | ||
|
СМР-1010 |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
±(0,015-U + 5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,015-U + 5 е.м.р.) | ||
|
600,0 В |
0,1 В |
±(0,015-U + 5 е.м.р.) | ||
|
1000 В |
1 В |
±(0,015-U + 5 е.м.р.) | ||
|
CMP-200F |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
±(0,012-U + 5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,012-U + 2 е.м.р.) | ||
|
600,0 В |
0,1 В |
±(0,012-U + 2 е.м.р.) | ||
|
1000 В |
1 В |
±(0,015-U + 2 е.м.р.) | ||
|
СМР-3000 |
от 50 до 1000 Гц |
500,00 мВ |
0,01 мВ |
±(0,010-U + 9 е.м.р.) |
|
5,000 В |
0,0001 В |
±(0,010-U + 9 е.м.р.) | ||
|
50,000 В |
0,001 В |
±(0,010-U + 9 е.м.р.) | ||
|
500,00 В |
0,01 В |
±(0,010-U + 9 е.м.р.) | ||
|
1000,0 В |
0,1 В |
±(0,010-U + 9 е.м.р.) |
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-1015-PV |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
для диапазона частот от 50 до 60 Гц включ. ±(0,012-U + 5 е.м.р.) для диапазона частот св. 60 до 1000 Гц включ. ±(0,025-U + 5 е.м.р.) |
|
60,00 В |
0,01 В | |||
|
600,0 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
1) Для модификаций СМР-402, СМР-403, CMP-200F и СМР-3000 значения напряжения переменного тока определены в интервале от 5 % до 100 % верхней границы поддиапазона измерений; для модификации СМР-1010, СМР-1015-PV значения напряжения переменного тока определены в интервале от 10 % до 100 % верхней границы поддиапазона измерений; для модификации. 2) U - измеренное значение напряжения переменного тока, В (мВ); е.м.р. - единица младшего разряда, В (мВ). | ||||
Таблица 3 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока в режиме «LoZ»_____________________________________________________
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-1010 |
50 Гц |
6,000 В |
0,001 В |
±(0,03-U + 40 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,03-U + 40 е.м.р.) | ||
|
300,0 В |
0,1 В |
±(0,03-U + 40 е.м.р.) | ||
|
СМР-1015-PV |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
±(0,03-U + 40 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,03-U + 40 е.м.р.) | ||
|
300,0 В |
0,1 В |
±(0,03-U + 40 е.м.р.) | ||
|
600,0 В |
0,1 В |
Не нормируется | ||
|
1000 В |
1 В |
Не нормируется | ||
|
1) Значения напряжения переменного тока определены в интервале от 10 % до 100 % верхней границы поддиапазона измерений. 2) U - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда, В. | ||||
Таблица 4 - Метрологические характеристики клещей в режиме измерений напряжения
постоянного тока
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
4,000 В |
0,001 В |
±(0,010-U + 3 е.м.р.) |
|
40,00 В |
0,01 В |
±(0,010-U + 3 е.м.р.) | |
|
400,0 В |
0,1 В |
±(0,012-U + 5 е.м.р.) | |
|
1000 В |
1 В |
±(0,012-U + 5 е.м.р.) | |
|
СМР-403 |
4,000 В |
0,001 В |
±(0,010-U + 3 е.м.р.) |
|
40,00 В |
0,01 В |
±(0,010-U + 3 е.м.р.) | |
|
400,0 В |
0,1 В |
±(0,012-U + 5 е.м.р.) | |
|
1000 В |
1 В |
±(0,012-U + 5 е.м.р.) |
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-1010 |
600,0 мВ |
0,1 мВ |
±(0,005-U + 5 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,015-U + 2 е.м.р.) | |
|
60,00 В |
0,01 В |
±(0,015-U + 2 е.м.р.) | |
|
600,0 В |
0,1 В |
±(0,015-U + 2 е.м.р.) | |
|
1000 В |
1 В |
±(0,015-U + 2 е.м.р.) | |
|
CMP-200F |
6,000 В |
0,001 В |
±(0,009^U + 5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,010-U + 2 е.м.р.) | |
|
600,0 В |
0,1 В |
±(0,010-U + 2 е.м.р.) | |
|
1000 В |
1 В |
±(0,012-U + 2 е.м.р.) | |
|
СМР-3000 |
500,00 мВ |
0,01 мВ |
±(0,001 •U + 4 е.м.р.) |
|
5,0000 В |
0,0001 В |
±(0,001 •U + 4 е.м.р.) | |
|
50,000 В |
0,001 В |
±(0,001 •U + 4 е.м.р.) | |
|
500,00 В |
0,01 В |
±(0,001 •U + 4 е.м.р.) | |
|
1000,0 В |
0,1 В |
±(0,002^U + 5 е.м.р.) | |
|
СМР-1015-PV |
600,0 мВ |
0,1 мВ |
±(0,008^U + 5 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,005^U + 5 е.м.р.) | |
|
60,00 В |
0,01 В |
±(0,005^U + 5 е.м.р.) | |
|
600,0 В |
0,1 В |
±(0,008^U + 5 е.м.р.) | |
|
1100 В |
1 В |
±(0,008^U + 5 е.м.р.) | |
|
1500 В |
1 В |
Не нормируется |
1) U - измеренное значение напряжения постоянного тока, В (мВ); е.м.р. - единица младшего разряда, В (мВ).
Таблица 5 - Метрологические характеристики клещей в режиме измерений силы переменного
|
тока в режиме «г |
"rue RMS» | |||
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
от 50 до 60 Гц |
40,00 А |
0,01 А |
±(0,0204 + 8 е.м.р.) |
|
400,0 А |
0,1 А |
±(0,0254 + 8 е.м.р.) | ||
|
СМР-403 |
от 50 до 60 Гц |
40,00 А |
0,01 А |
±(0,0204 + 8 е.м.р.) |
|
400,0 А |
0,1 А |
±(0,0254 + 8 е.м.р.) | ||
|
СМР-1010 |
от 50 до 60 Гц |
600,0 А |
0,1 А |
±(0,025^1 + 8 е.м.р.) |
|
1000 А |
1 А |
±(0,0284 + 8 е.м.р.) | ||
|
CMP-3kR |
от 50 до 100 Гц |
30,00 А |
0,01 А |
±(0,030^1 + 8 е.м.р.) |
|
от 50 до 100 Гц |
300,0 А |
0,1 А |
±(0,030^1 + 5 е.м.р.) | |
|
от 50 до 100 Гц |
1000 А |
1 А |
±(0,0304 + 5 е.м.р.) | |
|
50 Гц |
3000 А |
1 А |
±(0,0304 + 5 е.м.р.) | |
|
CMP-200F |
от 50 до 60 Гц |
200,0 А |
0,1 А |
±(0,030^1 + 5 е.м.р.) |
|
СМР-3000 |
от 50 до 100 Гц |
1000,0 А |
0,1 А |
±(0,0284 + 8 е.м.р.) |
|
50 Гц |
3000,0 А |
0,1 А |
±(0,0284 + 8 е.м.р.) | |
|
СМР-1015-PV |
от 50 до 60 Гц |
60,00 А |
0,01 А |
±(0,025^1 + 5 е.м.р.) |
|
600,0 А |
0,1 А |
±(0,0254 + 5 е.м.р.) | ||
|
1000 А |
1 А |
±(0,0254 + 5 е.м.р.) | ||
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-100 |
от 50 до 60 Гц (прямоугольная, треугольная, трапецевидная форма сигнала) |
6,0 мА |
0,001 мА |
±(0,015-1 + 8 е.м.р.) |
|
60,0 мА |
0,01 мА |
±(0,015-1 + 8 е.м.р.) | ||
|
600,0 мА |
0,1 мА |
±(0,010-1 + 5 е.м.р.) | ||
|
6,0 А |
0,001 А |
±(0,010-1 + 5 е.м.р.) | ||
|
60,0 А |
0,01 А |
±(0,010-1 + 5 е.м.р.) | ||
|
100,0 А |
0,1 А |
±(0,010-1 + 5 е.м.р.) | ||
|
от 50 до 1000 Гц |
6,0 мА |
0,001 мА |
±(0,035-1 + 8 е.м.р.) | |
|
60,0 мА |
0,01 мА |
±(0,030-1 + 8 е.м.р.) | ||
|
600,0 мА |
0,1 мА |
±(0,030-1 + 5 е.м.р.) | ||
|
6,0 А |
0,001 А |
±(0,030-1 + 5 е.м.р.) | ||
|
60,0 А |
0,01 А |
±(0,030-1 + 5 е.м.р.) | ||
|
100,0 А |
0,1 А |
±(0,030^1 + 8 е.м.р.) | ||
|
1) Для модификаций СМР-402, СМР-403, CMP-2OOF, СМР-3000, СМР-100 значения силы переменного тока определены в интервале от 5 % до 100 % верхней границы поддиапазона измерений; для модификаций СМР-1010, СМР-3кВ. и СМР-1015-PV значения силы переменного тока определены в интервале от 10 % до 100 % верхней границы поддиапазона измерений. 2) I - измеренное значение силы переменного тока, А; е.м.р. - единица младшего разряда, мА, А. 3) Форма сигнала синусоидальная, если не указано иное. | ||||
Таблица 6 - Метрологические характеристики клещей в режиме измерений силы переменного тока в режиме «True RMS» с фильтром низких частот____________________________________
|
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-100 |
от 50 до 60 Гц |
6,0 мА |
0,001 мА |
±(0,020-1 + 8 е.м.р.) |
|
60,0 мА |
0,01 мА |
±(0,015-1 + 8 е.м.р.) | ||
|
600,0 мА |
0,1 мА |
±(0,015*1 + 8 е.м.р.) | ||
|
6,0 А |
0,001 А |
±(0,015-1 + 8 е.м.р.) | ||
|
60,0 А |
0,01 А |
±(0,015-1 + 8 е.м.р.) | ||
|
100,0 А |
0,1 А |
±(0,015^1 + 8 е.м.р.) | ||
|
1) Значения силы переменного тока определены в интервале от 5 % до 100 % верхней границы поддиапазона измерений. 2) I - измеренное значение силы переменного тока, А; е.м.р. - единица младшего разряда, А. | ||||
Таблица 7 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-403 |
40,00 А |
0,01 А |
±(0,020-1 + 8 е.м.р.) |
|
400,0 А |
0,1 А |
±(0,025-1 + 8 е.м.р.) | |
|
СМР-1010 |
600,0 А |
0,1 А |
±(0,025-1 + 8 е.м.р.) |
|
1000 А |
1 А |
±(0,028-1 + 8 е.м.р.) | |
|
СМР-3000 |
1000,0 А |
0,1 А |
±(0,025-1 + 5 е.м.р.) |
|
СМР-1015-PV |
60,00 А |
0,01 А |
±(0,020-1 + 5 е.м.р.) |
|
600,0 А |
0,1 А |
±(0,020-1 + 5 е.м.р.) | |
|
1000 А |
1 А |
±(0,020-1 + 5 е.м.р.) |
1) I - измеренное значение силы переменного тока, А; е.м.р. - единица младшего разряда, А.
Таблица 8 - Метрологические характеристики клещей в режиме измерений электрического сопротивления
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
400,0 Ом |
0,1 Ом |
±(0,010-R + 4 е.м.р.) |
|
4,000 кОм |
0,001 кОм |
±(0,015-R + 2 е.м.р.) | |
|
40,00 кОм |
0,01 кОм |
±(0,015-R + 2 е.м.р.) | |
|
400,0 кОм |
0,1 кОм |
±(0,015-R + 2 е.м.р.) | |
|
4,000 МОм |
0,001 МОм |
±(0,020-R + 5 е.м.р.) | |
|
40,00 МОм |
0,01 МОм |
±(0,030-R + 8 е.м.р.) | |
|
СМР-403 |
400,0 Ом |
0,1 Ом |
±(0,010-R + 4 е.м.р.) |
|
4,000 кОм |
0,001 кОм |
±(0,015-R + 2 е.м.р.) | |
|
40,00 кОм |
0,01 кОм |
±(0,015-R + 2 е.м.р.) | |
|
400,0 кОм |
0,1 кОм |
±(0,015-R + 2 е.м.р.) | |
|
4,000 МОм |
0,001 МОм |
±(0,020 •R + 5 е.м.р.) | |
|
40,00 МОм |
0,01 МОм |
±(0,030-R + 8 е.м.р.) | |
|
СМР-1010 |
600,0 Ом |
0,1 Ом |
±(0,010-R + 4 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,015-R + 2 е.м.р.) | |
|
60,00 кОм |
0,01 кОм |
±(0,015-R + 2 е.м.р.) | |
|
600,0 кОм |
0,1 кОм |
±(0,015-R + 2 е.м.р.) | |
|
6,000 МОм |
0,001 МОм |
±(0,025-R + 3 е.м.р.) | |
|
60,00 МОм |
0,01 МОм |
±(0,035-R + 5 е.м.р.) | |
|
СМP-200F |
600,0 Ом |
0,1 Ом |
±(0,010-R + 4 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,015-R + 4 е.м.р.) | |
|
60,00 кОм |
0,01 кОм |
±(0,015-R + 4 е.м.р.) | |
|
600,0 кОм |
0,1 кОм |
±(0,015-R + 4 е.м.р.) | |
|
6,000 МОм |
0,001 МОм |
±(0,025-R + 4 е.м.р.) | |
|
60,00 МОм |
0,01 МОм |
±(0,035-R + 4 е.м.р.) | |
|
СМР-3000 |
500,00 Ом |
0,01 Ом |
±(0,010-R + 9 е.м.р.) |
|
5,0000 кОм |
0,0001 кОм |
±(0,010-R + 4 е.м.р.) | |
|
50,000 кОм |
0,001 кОм |
±(0,010-R + 4 е.м.р.) | |
|
500,00 кОм |
0,01 кОм |
±(0,010-R + 4 е.м.р.) | |
|
5,0000 МОм |
0,0001 МОм |
±(0,010-R + 9 е.м.р.) | |
|
50,000 МОм |
0,001 МОм |
±(0,010-R + 10 е.м.р.) |
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-1015-PV |
600,0 Ом |
0,1 Ом |
±(0,010-R + 10 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008^R + 5 е.м.р.) | |
|
60,00 кОм |
0,01 кОм |
±(0,008^R + 5 е.м.р.) | |
|
600,0 кОм |
0,1 кОм |
±(0,008^R + 5 е.м.р.) | |
|
6,000 МОм |
0,001 МОм |
±(0,008^R + 5 е.м.р.) | |
|
60,00 МОм |
0,01 МОм |
±(0,025-R + 10 е.м.р.) | |
|
1) R - измеренное значение электрического сопротивления, Ом (кОм, МОм); е.м.р. -единица младшего разряда, Ом (кОм, МОм). | |||
Таблица 9 - Метрологические характеристики клещей в режиме измерений электрической емкости
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
9,999 нФ |
0,001 нФ |
Не нормируется |
|
99,99 нФ |
0,01 нФ |
±(0,045^С + 20 е.м.р.) | |
|
999,9 мкФ |
0,1 нФ |
±(0,030-С + 5 е.м.р.) | |
|
9,999 мкФ |
0,001 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
99,99 мкФ |
0,01 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
999,9 мкФ |
0,1 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
9,999 мФ |
0,001 мФ |
±(0,030-С + 5 е.м.р.) | |
|
99,99 мФ |
0,01 мФ |
±(0,050-С + 5 е.м.р.) | |
|
СМР-403 |
9,999 нФ |
0,001 нФ |
Не нормируется |
|
99,99 нФ |
0,01 нФ |
±(0,045^С + 20 е.м.р.) | |
|
999,9 мкФ |
0,1 нФ |
±(0,030-С + 5 е.м.р.) | |
|
9,999 мкФ |
0,001 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
99,99 мкФ |
0,01 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
999,9 мкФ |
0,1 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
9,999 мФ |
0,001 мФ |
±(0,030-С + 5 е.м.р.) | |
|
99,99 мФ |
0,01 мФ |
±(0,050-С + 5 е.м.р.) | |
|
СМР-1010 |
60,0 нФ |
0,01 нФ |
±(0,040^С + 20 е.м.р.) |
|
600,0 нФ |
0,1 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
6,000 мкФ |
0,001 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
60,00 мкФ |
0,01 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
600,0 мкФ |
0,1 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
6000,0 мФ |
0,001 мФ |
±(0,050-С + 5 е.м.р.) | |
|
60,00 мФ |
0,01 мФ |
±(0,050-С + 8 е.м.р.) | |
|
100,0 мФ |
0,1 мФ |
±(0,050^С + 15 е.м.р.) | |
|
СМP-200F |
60,00 нФ |
0,01 нФ |
±(0,030-С + 5 е.м.р.) |
|
600,0 нФ |
0,1 8нФ |
±(0,030-С + 5 е.м.р.) | |
|
6,000 мкФ |
0,001 мкФ |
±(0,030^С + 5 е.м.р.) | |
|
60,00 мкФ |
0,01 мкФ |
±(0,030-С + 5 е.м.р.) | |
|
600,0 мкФ |
0,1 мкФ |
±(0,035^С + 10 е.м.р.) | |
|
4000 мкФ |
1 мкФ |
±(0,050^С + 10 е.м.р.) | |
|
СМР-3000 |
500,00 нФ |
0,01 нФ |
±(0,040^С + 40 е.м.р.) |
|
5,0000 мкФ |
0,0001 мкФ |
±(0,050-С + 9 е.м.р.) | |
|
50,000 мкФ |
0,001 мкФ |
±(0,060-С + 9 е.м.р.) | |
|
500,00 мкФ |
0,01 мкФ |
±(0,060-С + 9 е.м.р.) | |
|
5,0000 мФ |
0,0001 мФ |
±(0,060-С + 9 е.м.р.) |
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-1015-PV |
60,00 нФ |
0,01 нФ |
±(0,030^С + 20 е.м.р.) |
|
600,0 нФ |
0,1 мкФ |
±(0,030-С + 8 е.м.р.) | |
|
6,000 мкФ |
0,001 мкФ |
±(0,030-С + 8 е.м.р.) | |
|
60,00 мкФ |
0,01 мкФ |
±(0,030-С + 8 е.м.р.) | |
|
600,0 мкФ |
0,1 мкФ |
±(0,030-С + 8 е.м.р.) | |
|
6000 мкФ |
1 мкФ |
±(0,035^С + 20 е.м.р.) | |
|
60,00 мФ |
0,01 мФ |
Не нормируется | |
|
100,0 мФ |
0,1 мФ |
Не нормируется | |
|
1) Для модификации CMP-200F значения электрической емкости определены в интервале от 10 % до 100 % верхней границы поддиапазона измерений. 2) Погрешность для значений электрической емкости менее 6 нФ не нормируется. 3) С - измеренное значение электрической емкости, нФ (мкФ, мФ); е.м.р. - единица младшего разряда, нФ (мкФ, мФ). | |||
Таблица 10 - Метрологические характеристики клещей в режиме измерений частоты переменного напряжения
|
Модификация |
Верхняя граница поддиапазонов измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-403 |
99,99 Гц |
0,01 Гц |
±(0,0TF + 5 е.м.р.) |
|
999,9 Гц |
0,1 Гц |
±(0,0TF + 5 е.м.р.) | |
|
9,999 кГц |
0,001 кГц |
±(0,0TF + 5 е.м.р.) | |
|
99,99 кГц |
0,01 кГц |
±(0,0TF + 5 е.м.р.) | |
|
СМР-402 |
99,99 Гц |
0,01 Гц |
±(0,0TF + 5 е.м.р.) |
|
999,9 Гц |
0,1 Гц |
±(0,0TF + 5 е.м.р.) | |
|
9,999 кГц |
0,001 кГц |
±(0,0TF + 5 е.м.р.) | |
|
99,99 кГц |
0,01 кГц |
±(0,0TF + 5 е.м.р.) | |
|
СМР-3ки |
400,000 Гц |
0,001 Гц |
±(0,005-F + 8 е.м.р.) |
|
СМР-3000 |
50,000 Гц |
0,001 Гц |
±(0,003-F + 2 е.м.р.) |
|
500,00 Гц |
0,01 Гц |
±(0,003-F + 2 е.м.р.) | |
|
5,0000 кГц |
0,0001 кГц |
±(0,003-F + 2 е.м.р.) | |
|
50,000 кГц |
0,001 кГц |
±(0,003-F + 2 е.м.р.) | |
|
500,00 кГц |
0,01 кГц |
±(0,003-F + 2 е.м.р.) | |
|
5,0000 МГц |
0,0001 МГц |
±(0,003-F + 2 е.м.р.) | |
|
50,000 МГц |
0,001 МГц |
±(0,003-F + 2 е.м.р.) | |
|
СМР-1015-PV |
60,00 Гц |
0,01 Гц |
±(0,002-F + 5 е.м.р.) |
|
600,0 Гц |
0,1 Гц |
±(0,002-F + 5 е.м.р.) | |
|
6,000 кГц |
0,001 кГц |
±(0,002-F + 5 е.м.р.) | |
|
60,00 кГц |
0,01 кГц |
±(0,002-F + 5 е.м.р.) | |
|
600,0 кГц |
0,1 кГц |
±(0,002-F + 5 е.м.р.) | |
|
6,000 МГц |
0,001 МГц |
±(0,002-F + 5 е.м.р.) | |
|
10,00 МГц |
0,01 МГц |
±(0,002-F + 5 е.м.р.) |
F - измеренное значение частоты переменного тока, Гц (кГц, МГц); е.м.р. - единица младшего разряда, Гц (кГц, МГц).
Таблица 11 - Метрологические характеристики клещей в режиме измерений температуры
|
Модификация |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
от -20 до 1000 °С |
±(0,030-|T| + 3 °С) |
|
СМР-403 |
от -20 до 1000 °С |
±(0,030-|T| + 3 °С) |
|
СМР-1010 |
от -20 до 1000 °С |
±(0,030-|т| + 5 °С) |
|
СМР-3000 |
от -100 до +1000°С |
±(0,010-|т| + 2 °С) |
|
СМР-1015-PV |
от -40 до +1000 °С |
±(0,015-|т| + 3 °С) |
|
1) T - измеренное значение температуры, °С. 2) Погрешность измерений нормирована без учета погрешности используемой термопары. | ||
Таблица 12 - Метрологические характеристики клещей в режиме измерений частоты переменного тока_____________________________________________________________________
|
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-402 |
99,99 Гц |
0,01 Гц |
±(0,010-F + 5 е.м.р.) |
|
999,9 Гц |
0,1 Гц |
±(0,010-F + 5 е.м.р.) | |
|
СМР-403 |
99,99 Гц |
0,01 Гц |
±(0,010-F + 5 е.м.р.) |
|
999,9 Гц |
0,1 Гц |
±(0,010-F + 5 е.м.р.) | |
|
1) F - измеренное значение частоты переменного тока, Гц; е.м.р. - единица младшего разряда, Гц. | |||
Таблица 13 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - для модификаций СМР-402, СМР-403, СМР-1010, |
3 элемента питания 1,5 В типа LR03 |
|
СМР-100 | |
|
- для модификаций СМP-200F и СМP-3kR |
2 элемента питания 1,5 В типа LR6 |
|
- для модификации СМР-3000 |
1 элемент питания 9 В типа 6LR61 |
|
- для модификации СМР-1015-PV |
1 элемент питания 7,4 В типа Li-PoL |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
- для модификации СМР-1010 |
250,0Х90,0Х40,0 |
|
- для модификаций СМР-402 и СМР-403 |
220,0x80,0x39,0 |
|
- для модификации СМР-3кЯ |
150,0x65,0x35,0 |
|
- для модификации СМР-3000 |
230,0x76,0x40,0 |
|
- для модификации СМР-1015-PV |
273,0x96,0x48,0 |
|
- для модификации СМP-200F |
230,0x44,0x66,0 |
|
- для модификации СМР-100 |
234,0x82,0x46,0 |
|
Наименование характеристики |
Значение |
|
Масса клещей с элементами питания, кг, не более: | |
|
- для модификации СМР-1010 |
0,329 |
|
- для модификации СМР-402 |
0,266 |
|
- для модификации СМР-403 |
0,270 |
|
- для модификации СМГ-ЗкИ |
0,240 |
|
- для модификации СМР-3000 |
0,501 |
|
- для модификации СМР-1015-PV |
0,490 |
|
- для модификации CMP-200F |
0,270 |
|
- для модификации СМР-100 |
0,357 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +5 до +40 до 80 |
Таблица 14 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45 000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на заднюю панель клещей методом трафаретной печати и титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 15 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Клещи электроизмерительные |
СМР |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Футляр |
- |
1 |
|
Элемент питания |
- |
1 |
|
Клещи гибкие* |
F-16 |
1 |
|
Комплект измерительных проводов* |
CMM |
1 |
|
Термопара типа К по ГОСТ Р 8.585-2001** |
- |
1 |
|
Адаптер к термопаре типа К** |
- |
1 |
|
Комплект измерительных проводов CMP*** |
- |
1 |
|
Примечания: * - поставляется только с клещами модификаций СМР-3000 и CMP-3kR; * * - поставляется только с клещами модификаций СМР-1010, СМР-402 и СМР-403, СМР-3000 и СМР-1015-PV; * ** - поставляется только с клещами модификаций СМР-1010, СМР-402 и СМР-403, СМР-1015-PV. | ||
Сведения о методах измерений
приведены в разделе 2 «Описание» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 31.12.2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»
Приказ Росстандарта от 13.10.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
«Клещи электроизмерительные СМР». Стандарт предприятия
Смотрите также
