Датчики тока и напряжения комбинированные VCS_SMART
| Номер в ГРСИ РФ: | 90210-23 |
|---|---|
| Производитель / заявитель: | АО "НПО Таврида Электрик", г.Йошкар-Ола |
Датчики тока и напряжения комбинированные VCS_SMART (далее - КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90210-23 | |||||||||
| Действует | по 19.10.2028 | |||||||||
| Наименование | Датчики тока и напряжения комбинированные | |||||||||
| Модель | VCS_SMART | |||||||||
| Приказы |
№1066 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | eaf005dc-47af-09ca-54fb-ba4223efc01e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НПОТЭЛ», РОССИЯ, 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 99
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-029-23/1 ГСИ. Датчики тока и напряжения комбинированные VCS_SMART. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 02.06.2026)
МП-НИЦЭ-029-23 ГСИ. Датчики тока и напряжения комбинированные VCS_SMART. Методика поверки
(по 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
5300
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5286 (100%) |
| Неуспешных поверок (СИ непригодно) | 14 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
90210-23: Описание типа
2023-90210-23.pdf
|
Скачать | 1.1 MБ | |
|
90210-23: Методика поверки
2023-mp90210-23.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
90210-23: Методика поверки
МП-НИЦЭ-029-23
2023-mp90210-23-1.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
90210-23: Описание типа
2026-90210-23.pdf
|
Скачать | 346.3 КБ | |
|
90210-23: Методика поверки
МП-НИЦЭ-029-23/1
2026-mp90210-23.pdf
|
Скачать | 4.3 MБ | |
|
90210-23: Методика поверки
МП-НИЦЭ-029-23
2023-mp90210-23-2.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Датчики тока и напряжения комбинированные VCS_SMART (далее - КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия КДТН в части масштабного преобразователя силы переменного тока основан на законе электромагнитной индукции, выполняется маломощным трансформатором тока, во вторичную обмотку которого включен резистор, падение напряжения на котором пропорционально току в первичной обмотке, а в части масштабного преобразователя напряжения переменного тока основан на делении высокого напряжения переменного тока первичной обмотки с помощью емкостного делителя напряжения.
КДТН выполнены в виде проходной конструкции без первичной обмотки. Роль первичной обмотки для маломощного трансформатора тока и обкладки для емкостного делителя выполняет шина круглого сечения, проходящая через внутреннее окно КДТН.
Выводы вторичных цепей КДТН выполнены гибким многожильным проводом. Каждый вывод имеет свою маркировку.
КДТН являются однофазными электромагнитными устройствами, выполненными в «кожухе» из заземляемой токопроводящей резины, выполняющей роль электрического экрана для датчика напряжения. Сборка КДТН обтянута силиконовой резиной с адгезией, что обеспечивает высоковольтную электрическую изоляцию, защиту от проникновения влаги и механических повреждений. Поверхность резиновой изоляции имеет маркировку первичных выводов.
КДТН допускается комплектовать в трехфазные группы в составе коммутационных модулей и комплектных распределительных устройств.
КДТН относятся к неремонтируемым и невосстанавливаемым изделиям.
Трехфазная группа КДТН включает в себя:
1) три КДТН;
2) устройство соединительное;
3) плату сопряжения;
4) жгут соединительный (опция).
Общий вид трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1, трёхфазной группы КДТН в составе комплектных распределительных устройств с указанием места нанесения заводского номера представлен на рисунках 1-2 соответственно.
Нанесение знака поверки на КДТН не предусмотрено. Пломбирование мест настройки (регулировки) КДТН не предусмотрено.

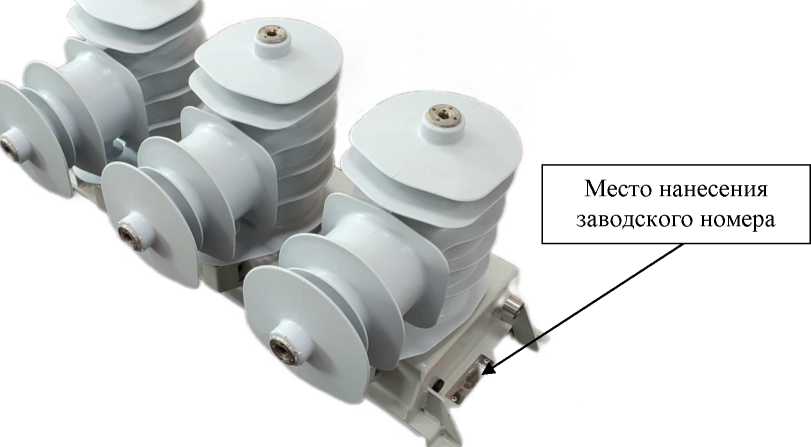

Рисунок 1 - Общий вид трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1 с указанием места нанесения заводского номера
Место нанесения
заводского номера трёхфазной группы КДТН
Место нанесения заводского номера КДТН
Рисунок 2 - Общий вид трёхфазной группы КДТН в составе комплектных распределительных устройств с указанием места нанесения заводского номера
Заводской номер КДТН наносится на наклейку на выводе вторичных цепей в месте, указанном на рисунке 2, типографским методом в виде буквенно-цифрового кода. Заводской номер трёхфазной группы КДТН в составе комплектных распределительных устройств наносится на наклейку на плате сопряжения в месте, указанном на рисунке 2, типографским методом в виде буквенно-цифрового кода. Заводской номер трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1 наносится на маркировочную табличку на корпусе в месте, указанном на рисунке 1, методом лазерной гравировки в виде цифрового или буквенно-цифрового кода.
Технические характеристики
Таблица 1 - Метрологические характеристики КДТН
|
Наименование характеристики |
Значение |
|
Для датчиков напряжения | |
|
Номинальное первичное напряжение Uном1, кВ: - КДТН - КДТН в составе коммутационного модуля наружной установки OSM15_Smart_1 |
от 3/\3 до 20/\3 1) от 6/\3 до 10/\3 1) |
|
Наибольшее рабочее напряжение, кВ |
1,2' Uном1 |
|
Диапазон коэффициента масштабного преобразования, мВ/кВ |
от 30 до 53 |
|
Класс точности |
0,5 2) |
|
Номинальная частота переменного тока, Гц |
50 |
|
Рабочий диапазон частоты переменного тока, Гц |
от 48 до 51 |
|
Наименование характеристики |
Значение |
|
Номинальное активное входное сопротивление для канала напряжения, МОм, не менее |
1,0 |
|
Номинальное реактивное входное сопротивление для канала напряжения, пФ |
34 |
|
Для датчиков тока | |
|
Номинальный первичный ток Iном1, А |
50 |
|
Номинальный расширенный коэффициент первичного тока, кпрном |
до 38,4 |
|
Диапазон коэффициента масштабного преобразования, В/кА |
от 2,8 до 3,2 |
|
Класс точности |
0,5S 3) |
|
Номинальная частота переменного тока, Гц |
50 |
|
Рабочий диапазон частоты переменного тока, Гц |
от 48 до 51 |
|
Номинальное активное входное сопротивление для канала тока коммерческого учета, МОм, не менее |
0,2 |
|
Номинальное реактивное входное сопротивление для канала тока коммерческого учета, нФ, не более |
10,0 |
|
1) фактические значения указываются в паспорте; 2) пределы допускаемых погрешностей для класса точности 0,5 согласно ГОСТ Р 59409-2021; 3) пределы допускаемых погрешностей для класса точности 0,5 S согласно ГОСТ Р 59408-2021. | |
Таблица 2 - Технические характеристики КДТН
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - КДТН - трехфазная группа КДТН в составе коммутационного модуля наружной установки OSM15 Smart 1 |
130х110х125 370x710x410 |
|
Масса, кг, не более: - КДТН - трехфазная группа КДТН в составе коммутационного модуля наружной установки OSM15 Smart 1 |
1,5 40 |
|
Рабочая температура окружающего воздуха, °С: - КДТН - КДТН в составе коммутационного модуля наружной установки OSM15_Smart_1 |
от -45 до +100 от -60 до +80 |
|
Средняя наработка на отказ, ч |
490000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность КДТН
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик тока и напряжения комбинированный |
VCS_SMART |
1 или 3 1) |
|
Устройство соединительное |
- |
1 (опционально) 2) |
|
Плата сопряжения |
- |
1 |
|
Жгут соединительный |
- |
1 (опционально) |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок нагрузок |
- |
1 (по заказу) |
|
Паспорт. Руководство по эксплуатации |
- |
1 |
|
1) 3 шт. в составе трехфазной группы. 2) Только в составе OSM15_Smart_1. | ||
Сведения о методах измерений
приведены в разделе 1 «Общие сведения и технические данные» документа «Паспорт. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ Р МЭК 61869-6-2021 «Трансформаторы измерительные. Часть 6. Дополнительные общие требования к маломощным измерительным трансформаторам (преобразователям)»
ГОСТ Р 59408-2021 «Трансформаторы измерительные. Часть 10. Дополнительные общие требования к маломощным пассивным трансформаторам (преобразователям) тока»
ГОСТ Р 59409-2021 «Трансформаторы измерительные. Часть 11. Дополнительные требования к маломощным пассивным трансформаторам (преобразователям) напряжения»
ТУ 26.51.43.117-022-84861888-2023 «Датчики тока и напряжения комбинированные VCS_SMART. Технические условия»
