Установки поверочные мобильные УПМ

Номер в ГРСИ РФ: 90324-23
Производитель / заявитель: ООО "Техномер", г.Арзамас
Скачать
90324-23: Описание типа Скачать 215.9 КБ
90324-23: Методика поверки Скачать 3.9 MБ
Нет данных о поставщике
Установки поверочные мобильные УПМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки поверочные мобильные УПМ (далее - установки), предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа. Область применения - поверка средств измерений расхода и количества газа.

Информация по Госреестру

Основные данные
Номер по Госреестру 90324-23
Наименование Установки поверочные мобильные
Модель УПМ
Срок свидетельства (Или заводской номер) 30.10.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "Техномер" (ООО "Техномер"), г. Арзамас, Нижегородская обл.

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 22
Найдено поверителей 1
Успешных поверок (СИ пригодно) 22 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

90324-23: Описание типа Скачать 215.9 КБ
90324-23: Методика поверки Скачать 3.9 MБ

Описание типа

Назначение

Установки поверочные мобильные УПМ (далее - установки), предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.

Область применения - поверка средств измерений расхода и количества газа.

Установки применяются в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установок основан на сравнении результатов одновременных измерений объёмного расхода или объема измеряемой среды поверяемым счётчиком (расходомером) и установкой, включенных последовательно в измерительную магистраль.

Установки применяются в качестве эталона при поверке, калибровке и испытаниях счётчиков (расходомеров) газа в условиях стационарных и передвижных поверочных лабораторий.

Установки изготавливаются в двух исполнениях, которые отличаются диапазонами измерений (воспроизведения) объемного расхода газа: УПМ-0,012/12-Х и УПМ-0,012/18-Х, где X - номер модификации.

Установки имеют две модификации в зависимости от способа управления:

- модификация 1 управляется с помощью ЭВМ, встроенной в конструкцию;

- модификация 2 управляется с помощью внешней ЭВМ, подключаемой по интерфейсу USB.

Все исполнения и модификации установок являются переносными.

Корпус установок изготовлен из ударопрочного износостойкого пластика, цветовая гамма кейса может быть изменена по решению изготовителя в одностороннем порядке.

В состав установок входят:

- модуль преобразователей расхода;

- средства измерений утвержденного типа:

• преобразователь давления измерительный DMP 331i (регистрационный № 7592519);

• термопреобразователь платиновый технический ТПТ (регистрационный № 1542006);

- комплект измерительных магистралей;

- электронное управляющее устройство (ЭУУ);

- электронно-вычислительная машина (ЭВМ) (только для установок модификации 1) с комплектом установленного программного обеспечения. ЭВМ отображает информацию о поверке счётчиков газа в ручном и автоматизированном режимах, осуществляет автоматизированный расчёт относительной погрешности поверяемого счётчика, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на внешние устройства;

- блок задачи расхода, используемый для создания стабильного расхода потока воздуха через установку и поверяемое средство измерений;

- комбинированный блок питания, обеспечивающий работу установки от сети 230В, 50 Гц, а также автономную работу от встроенного аккумулятора.

Программное обеспечение, с помощью которого осуществляется управление установками модификаций 1 и 2, является идентичным.

Структура условного обозначения установки:

Общий вид установок с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера представлен на рисунке 1.

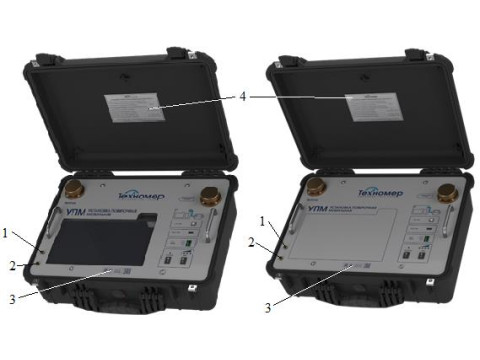

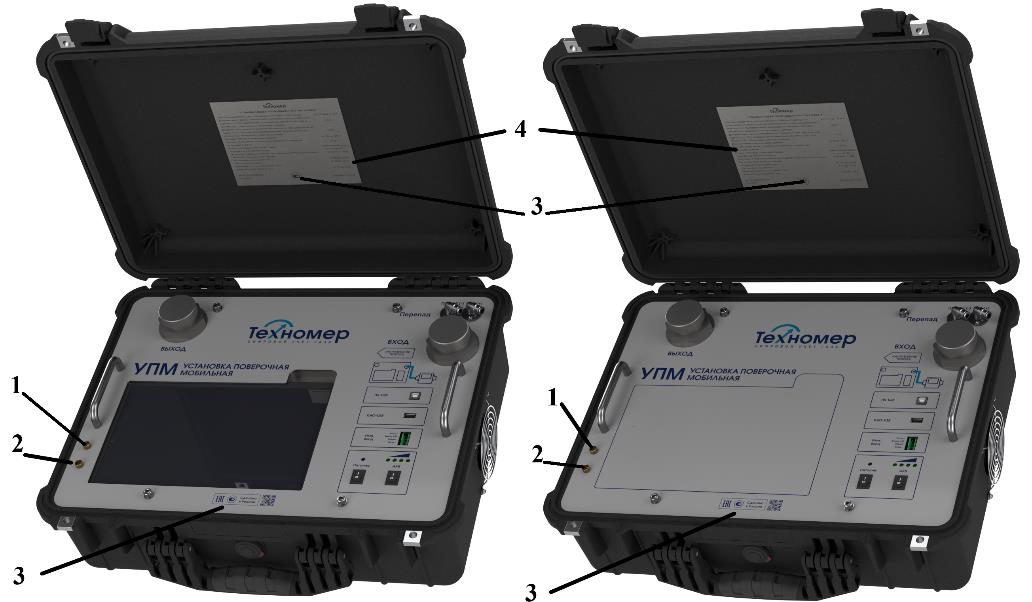

Рисунок 1 - Общий вид установок поверочных мобильных УПМ модификации 1 (со встроенной ЭВМ) и модификации 2 (с внешней ЭВМ)

1 - место нанесения знака поверки; 2 - место нанесения пломбы предприятия -изготовителя; 3 - место нанесения знака утверждения типа; 4 - место нанесения заводского

номера

Заводской номер, состоящий из одиннадцати цифр, обозначение исполнения и модификации установок наносятся на маркировочную табличку методом лазерной гравировки. Маркировочная табличка закреплена на крышке установки.

Пломбирование установок осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепёжном винте лицевой панели.

Программное обеспечение

Программное обеспечение установок используется для измерения объёмного расхода и объёма газа в стандартных и рабочих условиях, сбора, отображения и регистрирования информации со средств измерений в ходе проведения работ, выполнения математической обработки результатов измерений, хранения базы данных с параметрами поверяемых средств измерений и средств измерений установки поверочной мобильной УПМ, генерации отчётов о результатах выполненных работ, а также управления блоком задачи расхода, автоматизированной системы измерений, управления и контроля, обеспечения диагностики.

Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики установок нормированы с учётом влияния ПО.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

УПМ

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (контрольная сумма)

3853142fbb6c17b0e8ef34612e77d12c781b5225

Алгоритм вычисления цифрового идентификатора ПО

md5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

УПМ-0,012/12-Х1)

УПМ-0,012/18-Х1)

Минимальное значение измеряемого (воспроизводимого) объёмного расхода газа, м3/ч

0,012

Максимальное значение измеряемого (воспроизводимого) объёмного расхода газа в зависимости от исполнения, м3/ч

12

18

Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, приведенных к стандартным условиям, %

±0,5

Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, приведенных к рабочим условиям, %

±0,5

Диапазон измерений интервалов времени, с

от 10 до 7200

Пределы допускаемой относительной погрешности измерения интервалов времени, %

±0,05

Примечание: 1) - номер модификации установки;

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда (поверочная среда)

атмосферный воздух

Температура измеряемой среды, оС

от +10 до +30

Допускаемое падение давления на поверяемом счетчике (расходомере), кПа, не более

1,5

Режим работы

непрерывный

Интерфейсы связи с внешними устройствами:

- внешний компьютер (ЭВМ)

- импульсный выход поверяемого счётчика

- кнопка режима Старт-Стоп

USB, дискретный открытый коллектор или сухой контакт

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

Внутренний источник постоянного тока (аккумулятор):

- напряжение постоянного тока, В

от 198 до 242

от 49 до 51

от 10 до 15

Габаритные размеры (Длина^Ширина^Высота), мм, не более

650х550х375

Масса, кг, не более

18

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч

12000

Условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от +10 до +30 от 30 до 80 от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель установок методом термотрансферной печати и на титульные листы паспорта и руководства по эксплуатации установок типографическим способом.

Комплектность

Таблица 4 - Комплектность средства измерения

Наименование

Обозначение

Количество

Установка поверочная мобильная

УПМ

1 шт.

Паспорт

ТМР.407369.001 ПС

1 экз.

Руководство по эксплуатации

ТМР.407369.001 РЭ

1 экз.

Комплект документации на средства измерений и оборудование, входящих в состав установки

-

1 компл.

Комплект монтажных частей, инструмента и принадлежностей

-

1 компл.

Сведения о методах измерений

приведены в приложении В «Методика измерений объёмного расхода и объёма газа, приведённых к стандартным условиям, объёма и объёмного расхода газа, приведённых к рабочим условиям» документа «Установка поверочная мобильная УПМ. Руководство по эксплуатации. ТМР.407369.001 РЭ.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТМР.407369.001 ТУ Установка поверочная мобильная УПМ. Технические условия.
