Ваттметры оконечного типа волноводные термисторные М3-122 (далее - ваттметры) предназначены для измерений мощности СВЧ непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в диапазоне частот от 16,7 до 37,5 ГГц.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 91442-24 |
Наименование | Ваттметры оконечного типа |
Модель | М3-122 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Найдено поверителей | 1 |
Актуальность информации | 11.08.2024 |
Поверители
Скачать
91442-24: Описание типа | Скачать | 200.5 КБ | |
91442-24: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Ваттметры оконечного типа волноводные термисторные М3-122 (далее - ваттметры) предназначены для измерений мощности СВЧ непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в диапазоне частот от 16,7 до 37,5 ГГц.
Описание
Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121. Ваттметр имеет три модификации:
1) М3-122, состав: измеритель мощности термисторный унифицированный М3-121, преобразователи термисторные оконечного типа ПТО-26 (сечение 11*5,5) и ПТО-37 (сечение 7,2*3,4);
2) М3-122/1, состав: измеритель мощности термисторный унифицированный М3
121, преобразователь термисторный оконечного типа ПТО-26;
3) М3-122/2, состав: измеритель мощности термисторный унифицированный М3
121, преобразователь термисторный оконечного типа ПТО-37.
Конструктивно преобразователь термисторный оконечного типа выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, термочувствительного элемента, поглощающей нагрузки, разъёма подключения к блоку и защитного кожуха.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1-3.

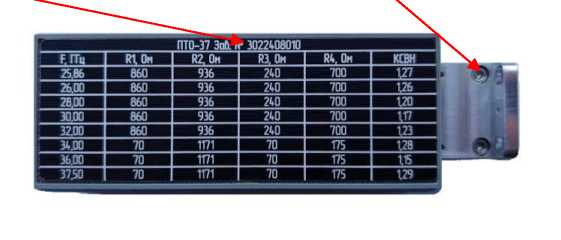

Заводской номер, состоящий из четырех цифр, наносится методом гравировки на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 3.
![](https://all-pribors.ru/images/ot/24/91442-24-1.jpg)

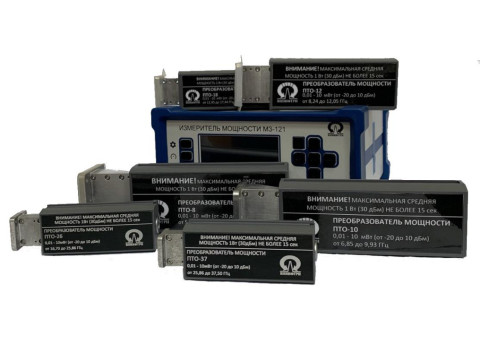

Рисунок 1 - Общий вид ваттметра оконечного типа волноводного термисторного М3-122
![](https://all-pribors.ru/images/ot/24/91442-24-2.jpg)

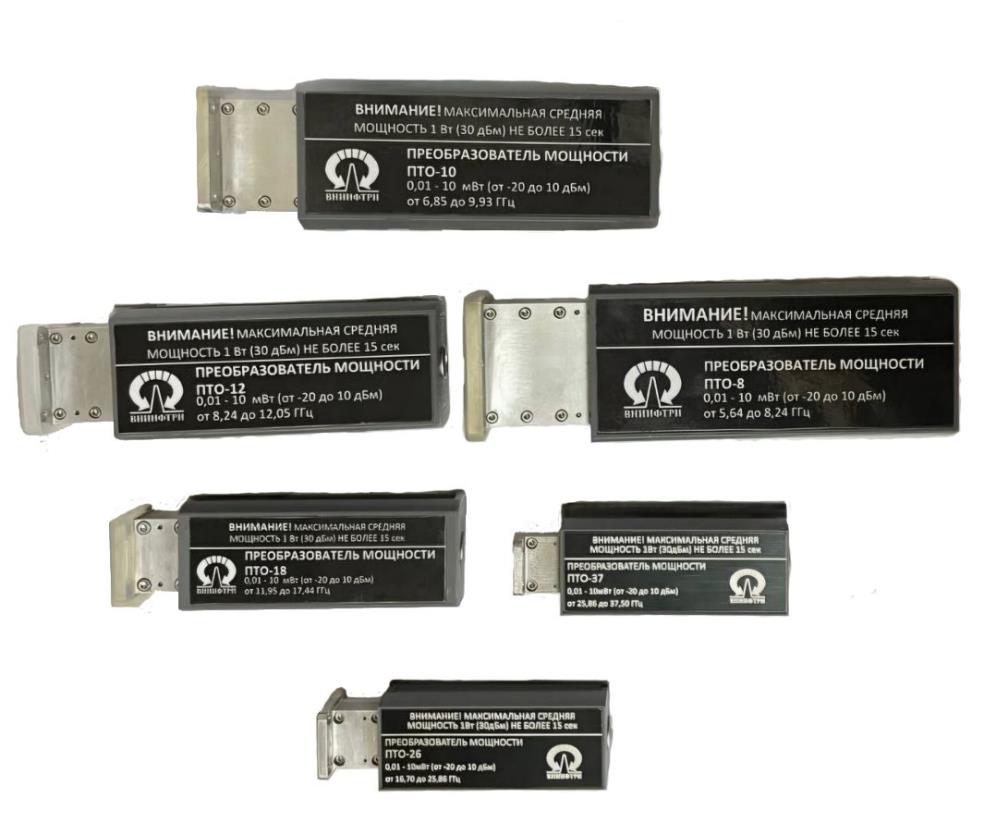

Рисунок 2 - Общий вид преобразователей термисторных оконечного типа
ПТО-26 и ПТО-37
![](https://all-pribors.ru/images/ot/24/91442-24-3.jpg)

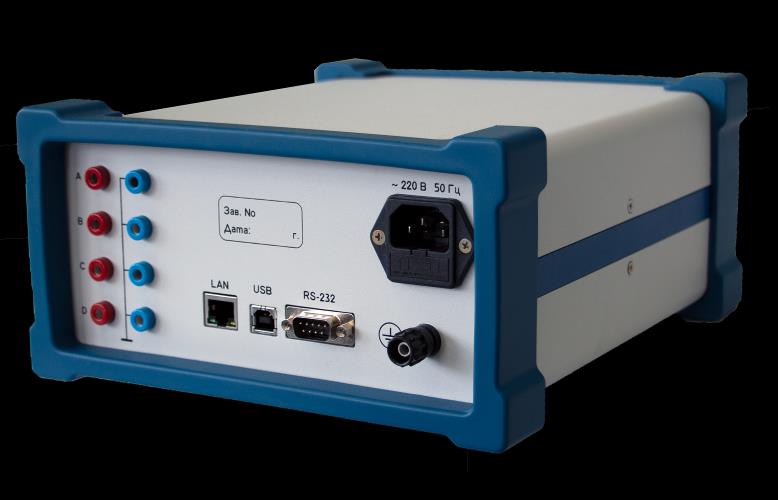

Рисунок 3 - Вид сзади ваттметра оконечного типа волноводного термисторного М3-122 с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного М3-121 из состава ваттметра, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция М3-121 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Измеритель мощности М3-121 |
Номер версии (идентификационный номер) ПО |
V1.0 и выше |
Цифровой идентификатор ПО |
_ |
Алгоритм вычисления идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц: - М3-122 - М3-122/1 - М3-122/2 |
от 16,70 до 37,50 от 16,70 до 25,86 от 25,86 до 37,50 |
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт |
от 0,01 до 10,00 |
Пределы допускаемой относительной погрешности измерения мощности, % |
J 2,0 + 0,05 мВт ^ Р к Рх 7 |
Коэффициент стоячей волны по напряжению (КСВН) входа, не более |
1,3 |
* - значение измеренной мощности, мВт |
Таблица 3 - Основные технические характеристики
Наименование параметра, единица измерения |
Значение |
Время установления рабочего режима, мин |
30 |
Время непрерывной работы, час |
16 |
Сечение волноводного тракта, мм: -ПТО-26 -ПТО-37 |
11x5,5 7,2Х3,4 |
Продолжение таблицы 3
Наименование параметра, единица измерения |
Значение |
Габаритные размеры, мм, не более: | |
- ПТО-26 | |
длина |
125 |
ширина |
45 |
высота |
35 |
- ПТО-37 | |
длина |
110 |
ширина |
45 |
высота |
35 |
- М3-121 | |
длина |
270 |
ширина |
230 |
высота |
125 |
Масса, кг, не более: | |
- ПТО-26 |
0,22 |
- ПТО-37 |
0,20 |
- М3-121 |
2,20 |
Потребляемая мощность, В^А, не более |
10 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
Знак утверждения типа
наносится на титульный лист документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации» типографским или иным способом и на корпус М3-121 в виде наклейки.
Комплектность
Таблица 4 - Комплектность ваттметра оконечного типа волноводного термисторного М3-122
Наименование |
Обозначение документа |
Количество |
Преобразователь термисторный оконечного типа*: - ПТО-26 - ПТО-37 |
МФРН.411523.018 МФРН.411523.017 |
1 шт. |
Измеритель мощности термисторный унифицированный М3-121 |
МФРН.411151.017 |
1 шт. |
Жгут |
_ |
1 шт. |
Руководство по эксплуатации М3-122 |
МФРН.411734.026 РЭ |
1 экз. |
Формуляр |
МФРН.411734.026 ФО |
1 экз. |
Упаковка |
МФРН.411975.002 |
1 комплект |
* - комплектуется в зависимости от модификации |
Сведения о методах измерений
приведены в разделе 2 документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации»».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МФРН.411734.026 ТУ «Ваттметр оконечного типа волноводный термисторный М3-122. Технические условия»».
