Расходомеры электромагнитные ГПП-СИ 12
| Номер в ГРСИ РФ: | 91644-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Матрикс", г.Москва |
Расходомеры электромагнитные ГПП-СИ 12 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учёта тепловой энергии, АСУ ТП и измерительных системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91644-24 |
| Наименование | Расходомеры электромагнитные |
| Модель | ГПП-СИ 12 |
| Срок свидетельства (Или заводской номер) | 22.03.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Матрикс" (ООО "Матрикс"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 91644-24: Описание типа | Скачать | 181.8 КБ | |
| 91644-24: Методика поверки | Скачать | 3.1 MБ |
Описание типа
Назначение
Расходомеры электромагнитные ГПП-СИ 12 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учёта тепловой энергии, АСУ ТП и измерительных системах.
Описание
Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.
Расходомеры состоят из первичных преобразователей (сенсоров) и измерительных преобразователей (конвертеров). Первичный преобразователь состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещённого между полюсами электромагнита, и двух электродов, помещённых в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в конвертер, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Расходомеры изготавливаются в двух исполнениях: компактное и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном - первичный преобразователь и конвертер соединяются специализированным кабелем.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus или HART.
Структура условного обозначения расходомеров:
Расходомер электромагнитный ГПП-СИ 12 - /1/2/3/4/5/6/7/8/9
где Расходомер электромагнитный ГПП-СИ 12 - тип расходомера;
1 - класс исполнения: А, В, С;
2 - диаметр условного прохода расходомера;
3 - материал футеровки: ТР - твердая резина; Т - фторопласт; ПР - полиуретан
4 - материал электродов: СТ - нержавеющая сталь; Х - сплав ХН65МВ (ЭП567);
Н - титан; Ta - тантал; ХХ - другой (под заказ);
5 - вариант исполнения корпуса: К - компактное; Р - раздельное;
6 - длина кабеля: 00 - нет (компактное исполнение); 05 - 5 метров (стандартное исполнение); AA - специальная версия (длинна кабеля больше 5 метров);
7 - питание расходомера: 220 - переменного тока (100 - 230) В;
24 - постоянного тока (18 - 36) В;
8 - выходные сигналы: 0 - импульсный/частотный выход; 1 - импульсный/частотный и токовый (4 - 20) мА;
9 - цифровой интерфейс: МС - Modbus RTU, НТ - HART
Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.
Общий вид расходомеров электромагнитных ГПП-СИ 12 представлен на рисунке 1.
Места пломбировки от несанкционированного доступа представлены на рисунке 2.
Заводские номера расходомеров имеют цифровой формат, наносятся на корпус клеммой коробки первичного преобразователя и на корпус конвертера при помощи наклейки. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 3.
а)
б)

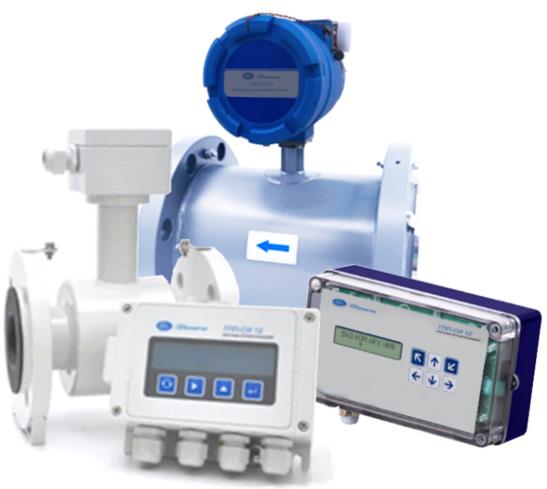

Рисунок 1 - Внешний вид расходомеров электромагнитных ГПП-СИ 12: а) компактное исполнение, б) раздельное исполнение

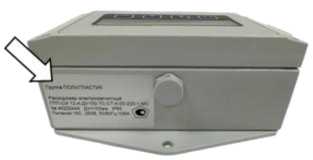

Рисунок 2 - Места пломбировки от несанкционированного доступа

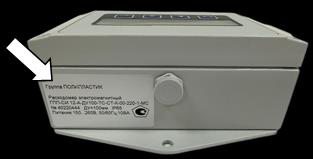

Рисунок 3 - Указание места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAGMETER |
|
Номер версии (идентификационный номер) ПО |
F3000_v_1.26b |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение для класса | ||
|
А |
В |
С | |
|
Диаметр условного прохода (Ду) |
от 5 до 1600 |
от 5 до 1600 |
от 5 до 1000 |
|
Динамический диапазон |
1:250 |
1:125 |
1:62,5 |
|
Пределы допускаемой приведённой к переходному расходу погрешности измерений объёмного расхода в диапазонах расходов Qmin < Q < Qt , %: - проливным методом (5о) - имитационным методом |
±Ш^изм 6о + 0,5 |
±0,5-Q/Q« 6о + 0,5 |
±0,25-Qt/Q^ 6о + 0,5 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма в диапазонах расходов Qt < Q < Qmax, %: - проливным методом - имитационным методом |
±1 ±1,2 |
±0,5 ±0,75 |
±0,25 ±0,75 |
|
Диапазон измерений частотного выхода, Г ц |
от 0,1 до 2000 | ||
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % |
±0,05 | ||
|
Диапазон воспроизведения силы тока, мА |
от 4 до 24 | ||
|
Пределы допускаемой дополнительной приведённой к диапазону воспроизведения силы тока погрешности воспроизведения значения объёмного расхода по токовому выходу, % |
±0,5 | ||
|
Диапазон измерений силы тока, мА |
от 4 до 20 | ||
|
Пределы допускаемой приведённой к диапазону измерения силы тока погрешности измерения силы тока, % |
±0,5 | ||
|
Диапазон измерений значений сопротивления, соответствующих температуре, Ом |
от 60 до 200 | ||
|
Пределы допускаемой абсолютной погрешности измерений при преобразовании сопротивления в значение температуры, °С |
±0,2 | ||
Примечание: Qmin - минимальный расход, Qt - переходный расход, Qmax - перегрузочный расход, Qизм измеренный расход.
Таблица 3 - Диапазон измерений объёмного расхода жидкости для расходомеров класса А
|
Ду, мм |
Qmin, м3/ч |
Qt, м3/ч |
9ном, м3/ч |
Qmax, м3/ч |
|
5 |
0,003 |
0,010 |
0,706 |
0,883 |
|
6 |
0,005 |
0,015 |
1,017 |
1,272 |
|
10 |
0,014 |
0,042 |
2,827 |
3,534 |
|
15 |
0,031 |
0,095 |
6,361 |
7,952 |
|
20 |
0,056 |
0,169 |
11,309 |
14,137 |
|
25 |
0,088 |
0,265 |
17,671 |
22,089 |
|
32 |
0,144 |
0,434 |
28,952 |
36,191 |
|
40 |
0,226 |
0,678 |
45,238 |
56,548 |
|
50 |
0,353 |
1,060 |
70,685 |
88,357 |
|
65 |
0,597 |
1,791 |
119,459 |
149,323 |
|
70 |
0,692 |
2,078 |
138,544 |
173,180 |
|
80 |
0,904 |
2,714 |
180,955 |
226,194 |
|
100 |
1,414 |
4,241 |
282,743 |
353,429 |
|
125 |
2,209 |
6,627 |
441,786 |
552,233 |
|
150 |
3,181 |
9,543 |
636,173 |
795,216 |
|
200 |
5,655 |
16,965 |
1130,973 |
1413,717 |
|
250 |
8,836 |
26,507 |
1767,146 |
2208,932 |
|
300 |
12,720 |
38,170 |
2544,690 |
3180,860 |
|
400 |
22,620 |
67,860 |
4523,890 |
5654,870 |
|
500 |
35,340 |
106,030 |
7068,580 |
8835,730 |
|
600 |
50,890 |
152,680 |
10178,760 |
12723,450 |
|
800 |
90,480 |
271,430 |
18095,570 |
22619,470 |
|
1000 |
141,400 |
424,100 |
28274,300 |
35342,900 |
|
1200 |
203,600 |
610,700 |
40715,000 |
50893,800 |
|
1600 |
361,900 |
1085,700 |
72382,300 |
90477,900 |
|
Примечание: Qmin - минимальный расход, Qt - переходный расход, Qном - номинальный расход, Qmax - перегрузочный расход. | ||||
Таблица 4 - Диапазон измерений объёмного расхода жидкости для расходомеров класса В
|
Ду, мм |
Qmin, м3/ч |
Qt, м3/ч |
9ном, м3/ч |
Qmax, м3/ч |
|
5 |
0,007 |
0,0212 |
0,706 |
0,883 |
|
6 |
0,010 |
0,030 |
1,017 |
1,272 |
|
10 |
0,028 |
0,084 |
2,827 |
3,534 |
|
15 |
0,063 |
0,190 |
6,361 |
7,952 |
|
20 |
0,113 |
0,339 |
11,309 |
14,137 |
|
25 |
0,176 |
0,530 |
17,671 |
22,089 |
|
32 |
0,289 |
0,868 |
28,952 |
36,191 |
|
40 |
0,452 |
1,357 |
45,238 |
56,548 |
|
50 |
0,706 |
2,120 |
70,685 |
88,357 |
|
65 |
1,194 |
3,583 |
119,459 |
149,323 |
|
70 |
1,385 |
4,156 |
138,544 |
173,180 |
|
80 |
1,809 |
5,428 |
180,955 |
226,194 |
|
100 |
2,827 |
8,482 |
282,743 |
353,429 |
|
Ду, мм |
Qmin, м3/ч |
Qt, м3/ч |
Q^m, м3/ч |
Qmax, м3/ч |
|
125 |
4,418 |
13,254 |
441,786 |
552,233 |
|
150 |
6,362 |
19,085 |
636,173 |
795,216 |
|
200 |
11,310 |
33,929 |
1130,973 |
1413,717 |
|
250 |
17,671 |
53,014 |
1767,146 |
2208,932 |
|
300 |
25,450 |
76,340 |
2544,690 |
3180,860 |
|
400 |
45,240 |
135,720 |
4523,890 |
5654,870 |
|
500 |
70,690 |
212,060 |
7068,580 |
8835,730 |
|
600 |
101,790 |
305,360 |
10178,760 |
12723,450 |
|
800 |
180,960 |
542,870 |
18095,570 |
22619,470 |
|
1000 |
282,700 |
848,200 |
28274,300 |
35342,900 |
|
1200 |
407,200 |
1221,500 |
40715,000 |
50893,800 |
|
1600 |
723,800 |
2171,500 |
72382,300 |
90477,900 |
|
Примечание: Qmin - минимальный расход, Qt - переходный расход, Qном - номинальный расход, Qmax - перегрузочный расход. | ||||
Таблица 5 - Диапазон измерений объёмного расхода жидкости для расходомеров класса С
|
Ду, мм |
Qmin, м3/ч |
Qt, м3/ч |
Q^m, м3/ч |
Qmax, м3/ч |
|
5 |
0,014 |
0,042 |
0,706 |
0,883 |
|
6 |
0,020 |
0,061 |
1,017 |
1,272 |
|
10 |
0,057 |
0,171 |
2,827 |
3,534 |
|
15 |
0,128 |
0,384 |
6,361 |
7,952 |
|
20 |
0,228 |
0,684 |
11,309 |
14,137 |
|
25 |
0,356 |
1,068 |
17,671 |
22,089 |
|
32 |
0,583 |
1,751 |
28,952 |
36,191 |
|
40 |
0,912 |
2,736 |
45,238 |
56,548 |
|
50 |
1,425 |
4,275 |
70,685 |
88,357 |
|
65 |
2,408 |
7,225 |
119,459 |
149,323 |
|
70 |
2,793 |
8,379 |
138,544 |
173,180 |
|
80 |
3,648 |
10,944 |
180,955 |
226,194 |
|
100 |
5,700 |
17,101 |
282,743 |
353,429 |
|
125 |
8,907 |
26,721 |
441,786 |
552,233 |
|
150 |
12,826 |
38,478 |
636,173 |
795,216 |
|
200 |
22,802 |
68,406 |
1130,973 |
1413,717 |
|
250 |
35,628 |
106,884 |
1767,146 |
2208,932 |
|
300 |
51,300 |
153,910 |
2544,690 |
3180,860 |
|
400 |
91,210 |
273,620 |
4523,890 |
5654,870 |
|
500 |
142,510 |
427,540 |
7068,580 |
8835,730 |
|
600 |
205,220 |
615,650 |
10178,760 |
12723,450 |
|
800 |
364,830 |
1094,490 |
18095,570 |
22619,470 |
|
1000 |
570,000 |
1710,100 |
28274,300 |
35342,900 |
|
Примечание: Qmin - минимальный расход, Qt - переходный расход, Qном - номинальный расход, Qmax - перегрузочный расход. | ||||
Таблица 6 - Технические характеристики
|
Наименование параметра |
Значение |
|
Минимальная электропроводность жидкости, мкСм/см |
5 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 110 до 250 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +150 |
|
Условия эксплуатации: - температура окружающей среды вторичного преобразователя расхода (конвертера), °С - температура окружающей среды первичного преобразователя расхода (сенсора), °С - относительная влажность для конвертера при t = 35 °С, % |
от -20 до +50 от -40 до +80 до 80, без конденсации влаги |
|
- относительная влажность для сенсора при t = 35 °С, % |
до 95, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на маркировочную табличку корпуса конвертера и первичного преобразователя методом наклейки и титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
ГПП-СИ 12 |
1 шт. |
|
Руководство по эксплуатации* |
26.51.52-104-73011750-2023 РЭ |
1 экз. |
|
Паспорт |
26.51.52-104-73011750-2023 ПС |
1 экз. |
|
Монтажный комплект |
- |
по заказу |
|
Соединительный кабель (при раздельном исполнении, по запросу с |
- |
1 шт. |
|
*Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 3.2 руководства по эксплуатации 26.51.52-104-73011750-2023 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.52-104-73011750-2023 «Расходомер электромагнитный ГПП-СИ. Технические условия».
