Контроллеры программируемые логические REGUL
| Номер в ГРСИ РФ: | 92985-24 |
|---|---|
| Производитель / заявитель: | ООО "РегЛаб", г. Екатеринбург |
Контроллеры программируемые логические REGUL (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в том числе сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока, приема и передачи информации по последовательным каналам связи.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 92985-24 | ||||||||||||||||||
| Действует | по 23.08.2029 | ||||||||||||||||||
| Наименование | Контроллеры программируемые логические | ||||||||||||||||||
| Модель | REGUL | ||||||||||||||||||
| Модификации |
REGUL RXХХХ XX XX XXX, где: RXХХХ - модель, где: XХХ - номер модели, X - обозначение специализированной версии, ХХ2 - обозначение типа модулей, ХХ3 - количество каналов в модуле, ХХ4 - порядковый номер модуля в модельном ряду, Х5 - порядковый номер разработки На испытании представлены : REGUL R500 AO 08 041 REGUL R050 AI 04 131 REGUL R050 AI 04 031 REGUL R500 AI 08 031 REGUL R500 AI 08 131 |
||||||||||||||||||
| Приказы |
№123 от
27.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 58ebc420-4917-51de-155a-db7ffaf95d2d | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «РегЛаб», РОССИЯ, 620085 Российская Федерация, г. Екатеринбург, ул. Дорожная, 37
Поверка
| Методика поверки / информация о поверке |
МП-358-2024 с изм. № 2 Государственная система обеспечения единства измерений. Контроллеры программируемые логические REGUL. Методика поверки
(с 27.01.2026)
МП-358-2024 с изм №1 Государственная система обеспечения единства измерений. Контроллеры программируемые логические REGUL. Методика поверки
(по 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
12959
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12959 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
92985-24: Описание типа
2024-92985-24.pdf
|
Скачать | 324.1 КБ | |
|
92985-24: Методика поверки
2024-mp92985-24-1.pdf
Файл устарел
|
Скачать | 6.7 MБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм №1
2024-mp92985-24.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
92985-24: Описание типа
2026-92985-24.pdf
|
Скачать | 425.3 КБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм. № 2
2026-mp92985-24.pdf
Файл устарел
|
Скачать | 4.2 MБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм №1
2024-mp92985-24-2.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм №1
2024-mp92985-24-3.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм. № 2
2026-mp92985-24-1.pdf
|
Скачать | 4.2 MБ | |
|
92985-24: Методика поверки
МП-358-2024 с изм №1
2024-mp92985-24-4.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Контроллеры программируемые логические REGUL (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в том числе сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока, приема и передачи информации по последовательным каналам связи.
Описание
Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источник питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора.
Принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процесса, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.
Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485, Ethernet и так далее; сохранение полученных данных в энергозависимой памяти.
Контроллер предназначен для эксплуатации вне взрывоопасных зон.
Контроллеры обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.
Контроллеры, в зависимости от габаритно-массовых характеристик, условий эксплуатации и возможности поддержки резервирования, подразделяют на модели REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. При этом обеспечена возможность использования в одном контроллере модулей разных типов.
Условное обозначение контроллера состоит из условных обозначений модулей, входящих в его состав. Условное обозначение модулей контроллера формируется следующим образом:
Типы модулей ввода/вывода и счета импульсов приведены в таблицах 2-6.
Общий вид модулей контроллеров с указанием места нанесения заводского номера представлен на рисунках 1 - 5. Допускается изготовление модулей контроллеров в отличных от представленных на рисунках 1-5 цветах. Возможен вариант изготовления модулей контроллеров со съемным клеммным блоком.
Заводской номер
Рисунок 1 - Общий вид модулей контроллера REGUL R600
Заводской номер
Рисунок 2 - Общий вид модулей контроллера REGUL R500
Заводской номер
Рисунок 3 - Общий вид модулей контроллера REGUL R500S
Заводской номер
Рисунок 4 - Общий вид модулей контроллера REGUL R200
Заводской номер

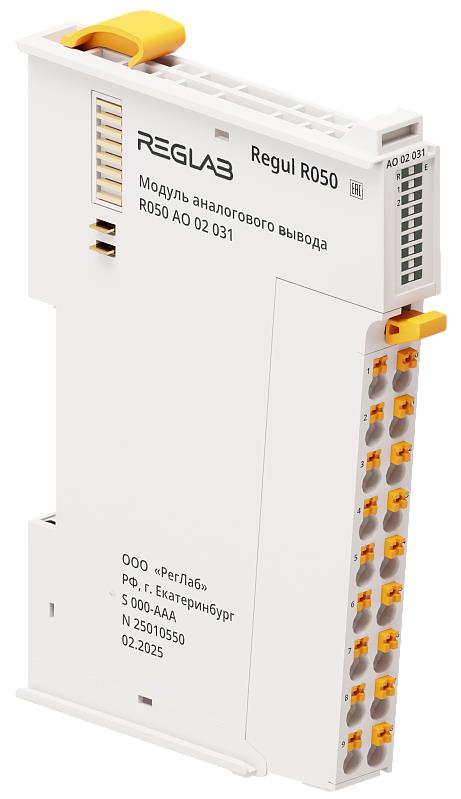

Рисунок 5 - Общий вид модулей контроллера REGUL R050
Заводской номер контроллеров, имеющий цифровой или буквенно-цифровой код, печатается в паспорте контроллеров и наносится методом лазерной гравировки на боковую часть корпуса контроллеров REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. Места расположения заводского номера указаны на рисунках 1 - 5.
Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры. Пломбирование контроллеров не предусмотрено.
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора. ПО модулей центрального процессора, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.
Идентификационные данные ПО приведены в таблице 1.
Метрологические характеристики контроллера нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
1X.X.X.X |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
1.X.X.X |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики модулей контроллеров моделей REGUL R600
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 02Y |
от 1 до 16 |
от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 03Y |
от 1 до 16 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 |
±0,1 % см. таблицы 7, 8 |
±0,002 % |
|
Модуль аналогового ввода AI XX 04Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,025 % |
±0,002 % |
|
Модуль аналогового вывода AO XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,0025 % |
|
Модуль аналогового вывода AO XX 02Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,0025 % |
|
Модуль счета импульсов DA XX 01Y, DA XX 02Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит.) |
_ |
|
счет импульсов от 1 до 232 |
±1 имп (абс.) |
_ | ||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 3 - Метрологические характеристики модулей контроллеров моделей REGUL R500
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 02Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 08Y |
от 1 до 16 |
от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 03Y, AI XX 13Y |
от 1 до 16 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 |
±0,1 % см. таблицы 7, 8 |
±0,002 % |
|
Модуль аналогового ввода AI XX 04Y*, AI XX 14Y, AI XX 24Y, AI XX 34Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,025 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 05Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 06Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Модуль аналогового вывода AO XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,0025 % |
|
Модуль аналогового вывода AO XX 02Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,0025 % |
|
Модуль аналогового вывода AO XX 03Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,0025 % |
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | ||
|
основной |
дополнительной на 1 °C | ||||
|
1 |
2 |
3 |
4 |
5 | |
|
Модуль аналогового вывода AO XX 04Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от - 20 до + 20 мА от - 10 до +10 В от 0 до +10 В |
±0,1 % |
±0,01 % | |
|
Комбинированный аналоговый модуль AS XX 01Y |
от 1 до 16 |
Ввод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Вывод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,0025 % | ||
|
Модуль счета импульсов DA XX 01Y, DA XX 02Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит.) |
_ | |
|
счет импульсов от 1 до 232 |
±1 имп (абс.) |
_ | |||
* Модуль аналогового вода R500 AI 08 041 поддерживает преобразование сигналов в следующих диапазонах: от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В; от 0 до +10 В. Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 4 - Метрологические характеристики модулей контроллеров моделей REGUL R500S
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 88Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 84Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,05 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 85Y |
от 1 до 16 |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 86Y |
от 1 до 16 |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,05 % |
±0,002 % |
|
Модуль аналогового вывода AO XX 83Y |
от 1 до 16 |
от 4 до 20 мА |
±0,3 % |
±0,0025 % |
|
от -10 до +10 В от 0 до +10 В |
±0,1 % | |||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 5 - Метрологические характеристики модулей контроллеров моделей REGUL R200
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 08Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 03Y |
от 1 до 16 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 |
±0,1 % см. таблицы 7, 8 |
±0,002 % |
|
Модуль аналогового ввода AI XX 04Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,025 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 05Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Модуль аналогового вывода AO XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,0025 % |
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового вывода AO XX 03Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В |
±0,1 % |
±0,0025 % |
|
Модуль счета импульсов DA XX 01Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит.) |
_ |
|
счет импульсов от 1 до 232 |
±1 имп (абс.) |
_ | ||
|
Модуль дискретного ввода DI XX 01Y |
от 1 до 16 |
от 1 до 2500 Гц |
±0,01 % (относит.) |
_ |
|
счет импульсов от 1 до 232 |
±1 имп (абс.) |
_ | ||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 6 - Метрологические характеристики модулей контроллера модели REGUL R050
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 01Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА |
±0,3 % |
±0,01 % |
|
Модуль аналогового ввода AI XX 02Y AI XX 08Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,3 % |
±0,01 % |
|
Модуль аналогового ввода AI XX 03Y AI XX 13Y |
от 1 до 8 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 9, 10 |
±0,1 % см. таблицы 9, 10 |
±0,01 % |
|
Тип модуля |
Количество каналов |
Диапазоны преобразований/ воспроизведений аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 04Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
|
Модуль аналогового ввода AI XX 06Y |
от 1 до 8 |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,01 % |
|
Модуль аналогового вывода AO XX 01Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,01 % |
|
Модуль аналогового вывода AO XX 02Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,01% |
|
Модуль аналогового вывода AO XX 03Y |
от 1 до 8 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В |
±0,1 % |
±0,01 % |
|
Модуль счета импульсов DA XX 01Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит) |
_ |
|
счет импульсов от 1 до 232 |
±1 имп (абс.) |
_ | ||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 7 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопреобразователями сопротивления______________________________
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности, °C | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
50М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
50M (а=0,00426) 2) |
от -50 до +200 |
±0,5 |
±0,7 |
|
100M (а=0,00426) 2) |
от -50 до +200 |
±0,5 |
±0,7 |
|
50П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности, °C | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
100П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt50 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt100 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
50Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
100Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
46П (гр. 21) (а=0,00391) 2) |
от -200 до +650 |
±0,5 |
±0,7 |
|
53М (гр. 23) (а=0,00426) 2) |
от -50 до +180 |
±0,5 |
±0,7 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
2) Для типов термопреобразователей сопротивления, отличных от приведенных в ГОСТ 6651-2009, номинальные статические характеристики приведены в РГДП.424359.004.0ХХ РЭ, где XX - код модели контроллера.
Таблица 8 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопарами___________________________________________________
|
Тип термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений температуры, °C |
Пределы допускаемой абсолютной погрешности, °C |
|
R |
от -50 до +1760 |
±3,0 |
|
S |
от -50 до +1760 |
±3,0 |
|
B |
от 250 до +1820 |
±2,5 |
|
J |
от -210 до +1200 |
±2,5 |
|
T |
от -200 до +400 |
±1,5 |
|
E |
от -200 до +1000 |
±2,0 |
|
K |
от -200 до +1370 |
±2,5 |
|
N |
от -200 до +1300 |
±2,5 |
|
A-1 |
от 0 до + 2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±3,0 |
|
A-3 |
от 0 до + 1800 |
±3,0 |
|
L |
от -200 до +800 |
±2,0 |
Таблица 9 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопреобразователями сопротивления_______________________________________________________________________
|
Тип термопреобразователя |
Диапазон измерений, oC |
Пределы допускаемой абсолютной погрешности, oC | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
50М (а=0,00428) 1) |
от -180 до +200 |
±2,0 |
±5,0 |
|
100М (а=0,00428) 1) |
от -180 до +200 |
±1,0 |
±3,0 |
|
50M (а=0,00426) 2) |
от -50 до +200 |
±2,0 |
±5,0 |
|
100M (а=0,00426) 2) |
от -50 до +200 |
±1,0 |
±3,0 |
|
50П (а=0,00391) 1) |
от -200 до +850 |
±3,0 |
±6,0 |
|
100П (а=0,00391) 1) |
от -200 до +850 |
±1,5 |
±4,0 |
|
Pt50 (а=0,00385) 1) |
от -200 до +850 |
±3,0 |
±6,0 |
|
Тип термопреобразователя |
Диапазон измерений, oC |
Пределы допускаемой абсолютной погрешности, oC | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
Pt100 (а=0,00385) 1) |
от -200 до +850 |
±1,5 |
±4,0 |
|
50Н (а=0,00617) 1) |
от -60 до +180 |
±2,0 |
±5,0 |
|
100Н (а=0,00617) 1) |
от -60 до +180 |
±1,0 |
±3,0 |
|
46П (гр. 21) (а=0,00391) 2) |
от -200 до +650 |
±3,0 |
±6,0 |
|
53М (гр. 23) (а=0,00426) 2) |
от -50 до +180 |
±2,0 |
±5,0 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
2) Для типов термопреобразователей сопротивления, отличных от приведенных в ГОСТ 6651-2009, номинальные статические характеристики приведены в РГДП.424359.004.005 РЭ.
Таблица 10 - Метрологические характеристики модулей аналогового ввода AI XX 03Y
и AI XX 13Y контроллера модели REGUL R050 при использовании с термопарами
|
Тип термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений, oC |
Пределы допускаемой абсолютной погрешности, oC |
|
R |
от -50 до +1760 |
±6,0 |
|
S |
от -50 до +1760 |
±5,0 |
|
B |
от 250 до +1820 |
±5,0 |
|
J |
от -210 до +1200 |
±2,5 |
|
T |
от -200 до +400 |
±2,0 |
|
E |
от -200 до +1000 |
±2,5 |
|
K |
от -200 до +1370 |
±2,5 |
|
N |
от -200 до +1300 |
±3,0 |
|
A-1 |
от 0 до + 2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±3,0 |
|
A-3 |
от 0 до + 1800 |
±3,0 |
|
L |
от -200 до +800 |
±2,5 |
Таблица 11 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающей среды в нормальных условиях, °С - температура окружающей среды в рабочих условиях, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от -40 до +60 от 5 до 98 от 84,0 до 106,7 |
|
Напряжение питания от источника постоянного тока, В |
24 (от 18 до 30) 220 (от 120 до 370) |
|
Напряжение питания от источника переменного тока, В |
220 (от 85 до 264) |
|
Частота переменного тока, Гц |
50 (от 49 до 51) |
|
Степень защиты, обеспечиваемая корпусом |
IP 20 |
|
Время готовности к работе, с, не более |
60 |
Таблица 12 - Показатели надежности
|
Наименование параметра |
Значение |
|
Среднее время наработки модулей на отказ: - REGUL R600, REGUL R500, REGUL R200, REGUL R050, ч, не менее - REGUL R500S, ч, не менее |
150000 200000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 13 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый логический REGUL |
РГДП.424359.004.0ХХ |
1 шт. |
|
Руководства по эксплуатации (опционально) |
РГДП.424359.004.0ХХ РЭ |
1 экз. |
|
Паспорт (на каждый модуль) |
РГДП.424359.004.0ХХ ПС |
1 экз. |
|
XX - код модели контроллера. Например, для REGUL R500 значение XX=5, для REGUL R500S значение XX=5S, а для REGUL R050 значение XX=05. | ||
Сведения о методах измерений
|
приведены в пункте РГДП.424359.004.005 РЭ; |
1.5 |
«Устройство |
и |
работа» |
руководства |
по |
эксплуатации |
|
приведены в пункте РГДП.424359.004.02 РЭ; |
1.5 |
«Устройство |
и |
работа» |
руководства |
по |
эксплуатации |
|
приведены в пункте РГДП.424359.004.058 РЭ; |
1.5 |
«Устройство |
и |
работа» |
руководства |
по |
эксплуатации |
|
приведены в пункте РГДП.424359.004.05 РЭ; |
1.5 |
«Устройство |
и |
работа» |
руководства |
по |
эксплуатации |
|
приведены в пункте |
1.5 |
«Устройство |
и |
работа» |
руководства |
по |
эксплуатации |
РГДП.424359.004.06 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Е10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
РГДП.424359.004 ТУ Контроллеры программируемые логические REGUL. Технические условия
Смотрите также
