Анализаторы углерода и серы SES
| Номер в ГРСИ РФ: | 94641-25 |
|---|---|
| Производитель / заявитель: | "SiChuan Syens Instrument Co., LTD.", КНР |
Анализаторы углерода и серы SES (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах и сплавах, рудах и концентратах, материалах из редкоземельных элементов и полупроводниковых материалах, керамики, цемента и в других неорганических веществах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94641-25 |
| Наименование | Анализаторы углерода и серы |
| Модель | SES |
| Срок свидетельства (Или заводской номер) | 14.02.2030 |
Производитель / Заявитель
"SiChuan Syens Instrument Co., LTD.", КНР
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 06.04.2025 |
Поверители
Описание типа
Назначение
Анализаторы углерода и серы SES (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах и сплавах, рудах и концентратах, материалах из редкоземельных элементов и полупроводниковых материалах, керамики, цемента и в других неорганических веществах.
Описание
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи или высокотемпературной трубчатой печи сопротивления в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь или высокотемпературную трубчатую печь сопротивления и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 16 моделях: SES-702, SES-706, SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C, отличающихся конструкцией, метрологическими и техническими характеристиками. Анализаторы моделей SES-702, SES-706 оснащены высокотемпературной трубчатой печью сопротивления, анализаторы моделей SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C - высокочастотной индукционной печью. Анализаторы моделей SES-902Z и SES-902Y имеют отдельно стоящий модуль высокотемпературной трубчатой печи сопротивления. Анализаторы всех моделей имеют два отдельных детектора для одновременного определения высокого (H) и низкого (L) содержания углерода и серы. По желанию заказчика возможен заказ анализаторов с любым набором детекторов.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора представлен на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2.
анализаторы моделей SES-702, SES-706
анализаторы модели SES-802
анализаторы моделей
SES-902, SES-902S, SES-902T, SES-902C, SES-902F, SES-902TC, SES-902TS, SES-902TCS, SES-902CS
анализаторы моделей SES-902Z, SES-902Y
анализаторы моделей SES-906, SES-906C

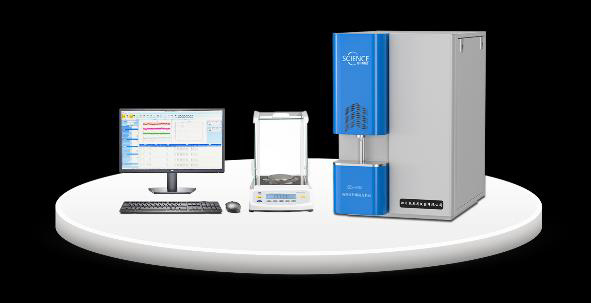

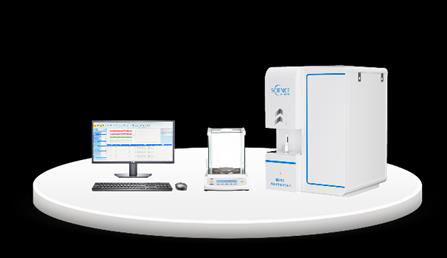

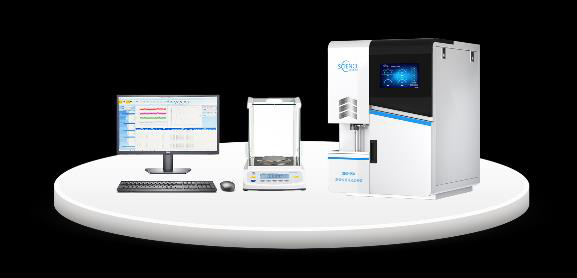

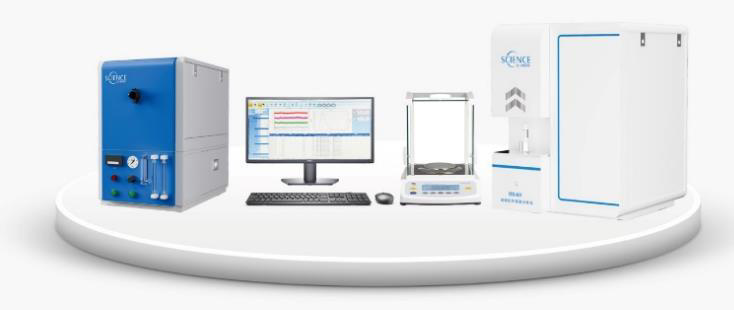

Рисунок 1 - Общий вид анализаторов углерода и серы SES
Место нанесения серийного номера

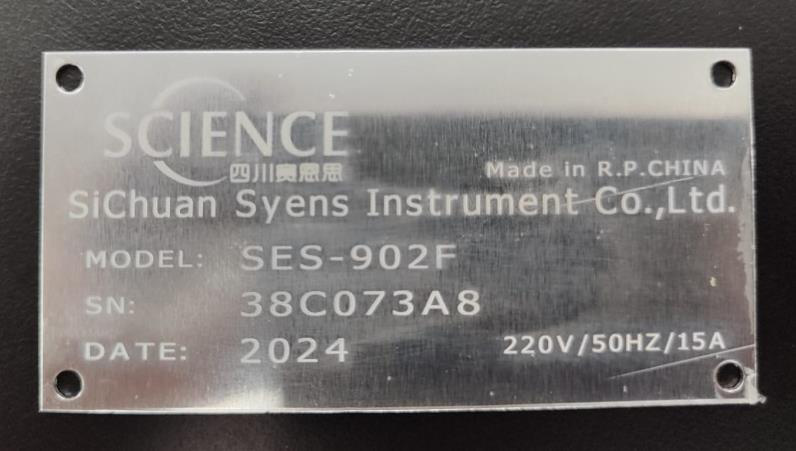

Рисунок 2 - Место нанесения серийного номера на анализаторы углерода и серы SES
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HCS-900 |
|
Номер версии (идентификационный номер) ПО1) |
4.х |
|
Цифровой идентификатор ПО |
- |
|
1) х - метрологически незначимая часть ПО, которая может меняться от 00 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон измерений массы углерода, мг: - для детектора L - для детектора H |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон измерений массы серы, мг: - для детектора L |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
|
- для детектора H |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для углерода, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. |
6 |
6 |
6 |
6 |
8 |
|
- св. 0,01 до 0,1 мг включ. |
4 |
4 |
4 |
4 |
6 |
|
- св. 0,1 до 1 мг включ. |
3 |
3 |
3 |
3 |
4 |
|
- св. 1 до 5 мг включ. |
2 |
2 |
2 |
2 |
3 |
|
- св. 5 до 50 мг |
2 |
2 |
2 |
2 |
2 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для серы, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. |
10 |
10 |
8 |
8 |
12 |
|
- св. 0,01 до 0,1 мг включ. |
8 |
8 |
6 |
6 |
8 |
|
- св. 0,1 до 1 мг включ. |
6 |
6 |
5 |
5 |
6 |
|
- св. 1 до 5 мг включ. |
4 |
4 |
4 |
4 |
4 |
|
- св. 5 до 50 мг |
3 |
3 |
3 |
3 |
2 |
|
Чувствительность для углерода, у.е./г, не менее: - для детектора L1) |
60 |
80 |
70 |
70 |
80 |
|
- для детектора H2) |
30 |
30 |
40 |
40 |
40 |
|
Чувствительность для серы, у.е./г, не менее: - для детектора L1) |
50 |
50 |
60 |
60 |
60 |
|
- для детектора H2) |
20 |
20 |
30 |
30 |
30 |
|
Предел обнаружения3), млн-1: - углерода |
0,5 |
0,5 |
0,2 |
0,2 |
0,1 |
|
- серы |
2 |
2 |
1 |
1 |
0,5 |
1) Установлено в диапазоне массовой доли элементов от 0,001 до 0,01 %.
2) Установлено в диапазоне массовой доли элементов от 1 до 5 %.
3) Установлено при номинальной массе навески 1 г для детектора, предназначенного для определения низкого содержания элементов.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон показаний массовой доли 1), %: - углерода - серы |
от 0,0001 до 99,9 от 0,0001 до 99,9 |
от 0,0001 до 60 от 0,0001 до 60 |
от 0,0001 до 50 от 0,0001 до 50 |
от 0,0001 до 99,9 от 0,0001 до 99,9 |
от 0,0001 до 60 от 0,0001 до 60 |
|
Габаритные размеры2), мм, не более: - длина - ширина - высота |
500 800 740 |
550 720 870 |
600 710 870 |
600 (500) 710 (800) 870 (740) |
610 710 870 |
|
Масса, кг, не более |
120 |
120 |
120 |
200 |
120 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50/60 | ||||
|
Условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность воздуха, %, не более |
от +15 до +30 70 | ||||
1) Нижняя точка диапазона приведена для массы навески 1000 мг, верхняя точка диапазона - при варьировании массы навески от 100 до 50 мг. Диапазон показаний массовой доли элементов действителен при наличии обоих детекторов - для определения высокого (H) и низкого (L) содержания углерода и серы.
2) В скобках указаны значения для модуля высокотемпературной трубчатой печи сопротивления.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор углерода и серы |
SES |
1 шт. |
|
2 Персональный компьютер |
- |
1 шт. |
|
3 Программное обеспечение |
- |
1 шт. |
|
4 Руководство по эксплуатации |
- |
1 экз. |
|
5 Паспорт |
- |
1 экз. |
|
6 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 6.2 «Анализ образцов» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «Si('huan Syens instrument Co., LTD.», КНР.
