Микроскопы универсальные измерительные УИМ
| Номер в ГРСИ РФ: | 96748-25 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | ЗАО "Российская Инструментальная Компания" (РИК), г.Ставрополь |
Микроскопы универсальные измерительные УИМ (далее - микроскопы) предназначены для измерений линейных и угловых размеров различных изделий в прямоугольных и полярных координатах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96748-25 | |||||||||
| Действует | по 29.10.2030 | |||||||||
| Наименование | Микроскопы универсальные измерительные | |||||||||
| Модель | УИМ | |||||||||
| Модификации |
УИМ-21м УИМ-23м |
|||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 49627c52-dbe2-d950-e6ec-5063cbefdf6c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «РИК», РОССИЯ, 355020, Ставропольский край, г. Ставрополь, ул. Объездная, д. 27
Поверка
| Методика поверки / информация о поверке |
МП-864-2025 Государственная система обеспечения единства измерений. Микроскопы универсальные измерительные УИМ. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96748-25: Описание типа
2025-96748-25.pdf
|
Скачать | 241.3 КБ | |
|
96748-25: Методика поверки
МП-864-2025
2025-mp96748-25.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Микроскопы универсальные измерительные УИМ (далее - микроскопы) предназначены для измерений линейных и угловых размеров различных изделий в прямоугольных и полярных координатах.
Описание
В основу принципа действия универсального измерительного микроскопа положен оптический визирный метод.
Микроскопы изготавливаются в двух модификациях: УИМ-21м и УИМ-23м, отличающихся техническими характеристиками.
Конструктивно микроскопы состоят из следующих основных частей: основания, продольной и поперечной кареток, визирного микроскопа, колонки, осветительного устройства и штриховой окулярной головки.
В процессе измерения изображение измеряемого изделия наблюдается на экране проекционной насадки или в поле зрения бинокулярной насадки. Совмещение изображения изделия с изображением штриховых линий сетки визирной системы осуществляется соответствующими перемещениями кареток.
Величину перемещения кареток по координате X в продольном и по координате Y в поперечном направлении определяют при помощи отсчетных микроскопов.
Углы измеряют по лимбу, центр которого совмещен с центром вращения пластин со штриховой сеткой. Лимб совместно со штриховой пластиной вращается на 360°. Изображение штрихов лимба проецируется на экран, в плоскости которого наблюдается также на изображение минутной шкалы.
Общий вид микроскопов представлен на рисунках 1 и 2.
Заводской номер, в виде цифрового обозначения, наносится на металлическую маркировочную табличку методом лазерной гравировки. Металлическая маркировочная табличка клеится на станину микроскопа. Место нанесения заводского номера представлено на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микроскопов не предусмотрено.
Товарный знак изготовителя наносится методом лазерной гравировки на металлическую маркировочную табличку.

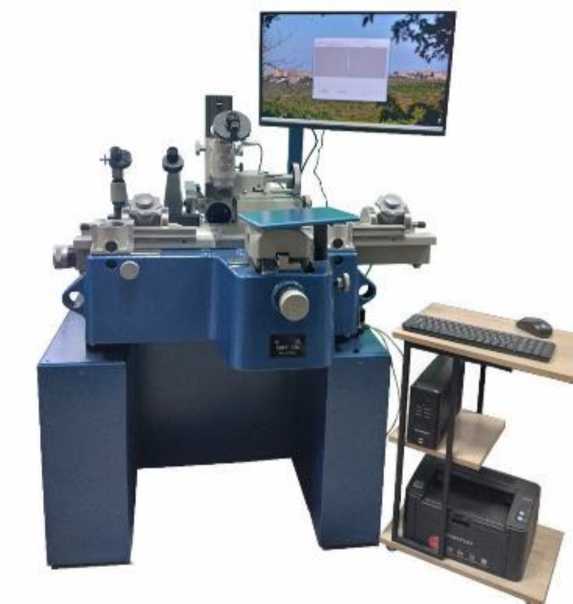

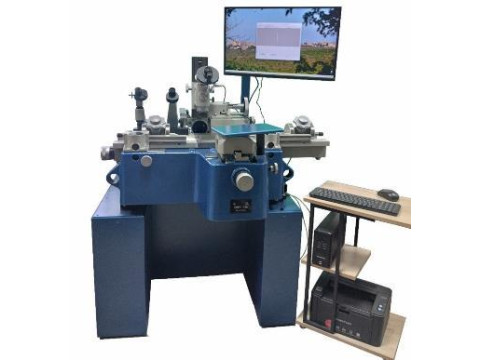

Рисунок 1 - Общий вид микроскопов модификации УИМ-21м

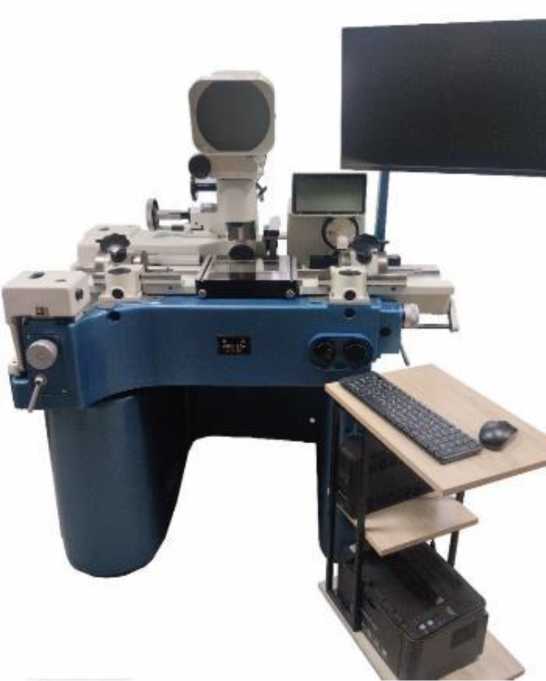

Рисунок 2 - Общий вид микроскопов модификации УИМ-23м

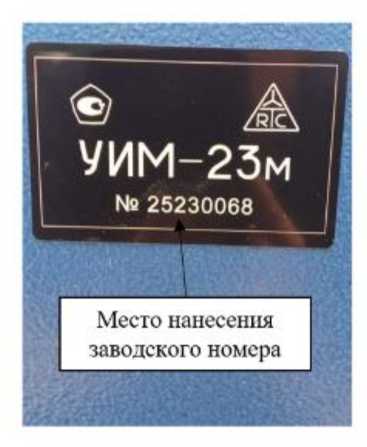

Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Микроскопы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО состоит из датчиков линейного перемещения, считывающие головки которых механически связаны с каретками продольного и поперечного перемещения. Сигнал типа «ПИ TTL» от преобразователя линейных перемещений после предварительной обработки в модулях интерфейсов ЛИР-917 (для координат «Х» и «Y» соответственно) посредством интерфейсов USB 2.0 передается на процессор рабочей станции, где выполняются вычисления, и формирование протокола измерений по алгоритму, выбранному оператором. В основу работы преобразователя положен метод оптоэлектронного сканирования штриховых растров. Анализатор считывающей головки преобразователя, кинематически связанный с растровой шкалой, воспринимая соответствующими фотоприемниками проходящие через растровую шкалу потоки излучения, преобразовывает их в электрический сигнал, несущий в себе информацию о положении считывающей головки относительно референтной метки. Встроенное ПО не имеет идентификационных данных.
Внешнее ПО устанавливается на персональный компьютер и имеет защищенный (пользовательский) интерфейс без доступа к метрологически значимым частям.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений - «средний».
Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микроскоп |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
C7D289E42D84EEE3BB6AF2 B862C3A96F |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
|
Примечание - Введены следующие обозначения X текущей версии служебной части ПО, обозначается от 0 до 9 |
- идентификационный номер |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм в продольном направлении в поперечном направлении |
от 0 до 200 от 0 до 100 |
|
Диапазон измерений плоского угла |
от 0° до 360° |
|
Цена деления лимба угломерной головки минутной шкалы угломерной головки шкал линейных перемещений, мм отсчетных микроскопов, мм |
1° 1' 1 0,001 |
|
Дискретность отсчета, мм |
0,0005 |
|
Пределы допускаемой погрешности измерений линейных размеров, мм при введении поправок по аттестату шкалы прибора без учета поправок |
±(0,001 + 100000) ±(0'001 +80000) |
|
Пределы допускаемой погрешности измерений плоского угла |
±1,5' |
|
Примечание - Введены следующие обозначения: L - номинальная измеряемая длина, мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1145x1060x1500 |
1150x1150x1500 |
|
Масса, кг, не более |
490 |
545 |
|
Напряжение переменного тока, В |
от 198 до 242 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +18 до +22 80 | |
|
Отклонение от прямолинейности движения каретки продольного перемещения на длине 200 мм, мм, не более в горизонтальной плоскости в вертикальной плоскости |
0,002 0,004 | |
|
Отклонение от прямолинейности движения каретки поперечного перемещения на длине 100 мм, мм, не более в горизонтальной плоскости в вертикальной плоскости |
0,002 0,003 | |
|
Отклонение от параллельности каждой опорной поверхности каретки продольного перемещения направлению ее движения на длине 200 мм, мм, не более |
0,01 | |
|
Отклонение от параллельности опорных поверхностей между собой, мм, не более |
0,005 | |
|
Отклонение от параллельности каретки поперечного перемещения плоскости ее движения на длине 100 мм, мм, не более |
0,005 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Отклонение от перпендикулярности оси тубуса к опорным поверхностям каретки продольного перемещения при его движении вдоль направляющих (при нулевом зафиксированном движении колонки), мм, не более |
0,070 |
0,018 |
|
Радиальное биение скалок, мм, не более |
0,005 | |
|
Радиальное биение центров скалок, мм, не более |
0,005 | |
|
Отклонение от параллельности линии центров направлению движения каретки в вертикальной плоскости на длине 200 мм, мм, не более |
0,010 | |
|
Отклонение от параллельности рабочей поверхности предметного стекла стола плоскости движения кареток, мм, не более на длине 200 мм для продольного направления на длине 100 мм для поперечного направления |
0,020 0,015 | |
|
Отклонение от соосности центров в горизонтальной плоскости при сведенных скалках, мм, не более |
0,003 | |
|
Отклонение от соосности центров в горизонтальной плоскости при расстоянии между центрами 200 мм, мм, не более |
0,005 | |
|
Отклонение от параллельности горизонтальной линии штриховой сетки угломерной головки визирной системы направлению движения каретки продольного перемещения, не более |
1' | |
|
Отклонение от параллельности биссекторов шкал десятых долей миллиметра штрихам миллиметровых шкал, мм, не более |
_ |
0,0005 |
|
Отклонение от перпендикулярности кареток относительно друг друга, мм, не более |
0,005 | |
|
Отклонение от прямолинейности конической образующей центра, мм, не более |
0,010 | |
|
Величина несовпадения точки пересечения штриховых линий с осью вращения сетки угломерной головки для кареток продольного и поперечного перемещения, мм, не более |
0,001 | |
|
Отклонение от параллельности осей миллиметровых шкал направлению движения кареток в горизонтальной (для микроскопов модификации УИМ-21м) и вертикальной (для микроскопов модификации УИМ-23м) плоскостях, мм, не более на длине 200 мм на длине 100 мм |
2 1 | |
|
Величина смещения изображения при наклоне колонки влево и вправо на 12°30‘, мм, не более |
0,005 | |
|
Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы и отклонение от ориентировки, ширины биссектора, не более |
_ |
% |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы, ширины штриха минутной шкалы, не более |
»/2 |
_ |
|
Величина несимметричности в направлении длины штриха, длины штриха лимба, не более |
% |
_ |
Таблица 4 - Расстояние между крайними штриховыми линиями окулярной штриховой сетки
|
Увеличение объектива |
Расстояние между крайними штриховыми линиями окулярной штриховой сетки, мм |
Допускаемое отклонение, мм |
|
3х |
1,8 |
±0,0005 |
|
1х |
5,4 |
±0,002 |
|
1,5х |
3,6 |
±0,002 |
|
5х |
1,08 |
±0,0005 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
11000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и методом лазерной гравировки на металлическую маркировочную табличку.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп универсальный измерительный 1) |
УИМ |
1 шт. |
|
Преобразователи линейных перемещений (комплект) |
_ |
1 шт. |
|
Электронно-вычислительное устройство (персональный компьютер с программным обеспечением) |
_ |
1 шт. |
|
Видеопроекционная насадка |
_ |
1 шт. 2) |
|
Принтер |
_ |
1 шт. 2) |
|
Подставка под микроскоп |
_ |
1 шт. |
|
Комплект запасных частей и принадлежностей (ЗИП) |
_ |
1 шт. 2) |
|
Руководство по эксплуатации1) |
_ |
1 экз. |
|
Паспорт1) |
_ |
1 экз. |
|
1) Модификация в соответствии с заказом; 2) По отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 6 «Работа на микроскопе» документа «Микроскопы универсальные измерительные УИМ модификация УИМ-21м. Руководство по эксплуатации» и разделе 7 «Порядок работы» документа «Микроскопы универсальные измерительные УИМ модификация УИМ-23м. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.70.22-004-72397256-2024 «Микроскопы универсальные измерительные УИМ. Технические условия».
