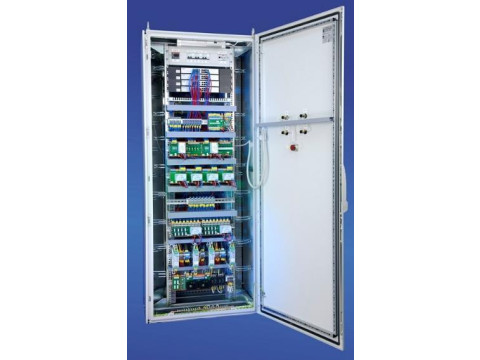

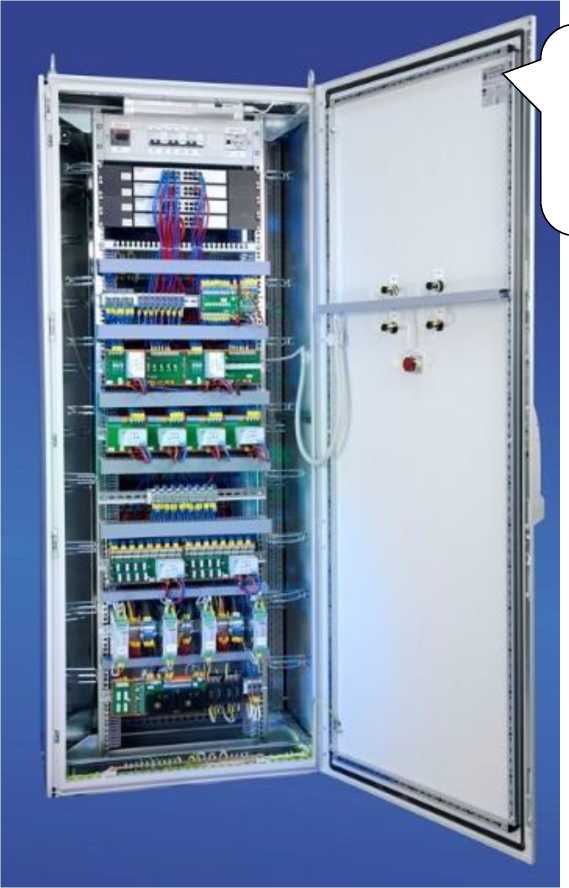

Комплексы программно-технические (программно-аппаратные) «TORNADO-N» («ТОРНАДО-N»)

Наименование устройства

Обозначение устройства

Обозначение модификации устройства

Устройство аналогового ввода

MIRage-NAIi

MIRage-NAIi-А MIRage-NAIi-S MIRage-NAIi-V MIRage-NAIi-P

Устройство аналогового ввода

MIRage-NAI

MIRage-NAI-A MIRage-NAI-S MIRage-NAI-V

Устройство аналогового ввода

MIRage-NAI-R

MIRage-NAI-R-A MIRage-NAI-R-S MIRage-NAI-R-V

Устройство ввода сигналов термопреобразователей сопротивления

MIRage-NPT

_

Устройство ввода сигналов термопреобразователей сопротивления

MIRage-NPT-R

_

Устройство преобразования сигналов термопар

MIRage-NTHERM

_

Устройство аналогового и дискретного ввода/вывода

MIRage-NFM

_

Устройство аналогового вывода

MIRage-NAOi

_

Устройство таймерной обработки

MIRage-NTMU

MIRage-NTMU-U MIRage-NTMU-U-L MIRage-NTMU-J MIRage-NTMU-J-L

Наименование ИК

Обозначение

ИК

Обозначение устройства

Диапазон измерения/ генерации

Состав

Примечание

Блок базовый

Модуль согласования

1

2

3

4

5

6

7

ИК ввода на базе устройств аналогового ввода MIRage-NAIi

ИК силы постоянного тока

N-AIi-A

MIRage-NAIi-А

от 0 до 2^104 мкА

MIRage-NAIi-M

NAIi-A или NAIi-A/27

От датчиков с активным токовым выходом

ИК силы постоянного тока

N-AIi-S

MIRage-NAIi-S

от 0 до 2404 мкА

MIRage-NAIi-M

NAIi-A/27

От датчиков с пассивным токовым выходом (с питанием от устройства)

ИК напряжения постоянного тока

N-AIi-V

MIRage-NAIi-V

от 0 до

2,5-103 мВ

MIRage-NAIi-M

NAIi-V/27

От датчиков с выходом по напряжению

ИК сигналов термопреобразователей сопротивления, 4-х проводная схема подключения датчика

NPTi-Х

MIRage-NAIi-P

от 0 до 320 Ом

MIRage-NAIi-M

NPTi

X - тип НСХ в соответствии с таблицей 7

ИК сигналов термопреобразователей сопротивления, 3-х проводная схема подключения датчика

NPTi-X-3

ИК сигналов термопреобразователей сопротивления, 3-х проводная схема подключения датчика, с поправками

NPTi-X-3A

1

2

3

4

5

6

7

ИК ввода на базе устройств аналогового ввода MIRage-NAI

ИК силы постоянного тока

N-AI-A

MIRage-NAI-А

от -2-104 до +2-104 мкА

MIRage-NAI-M

FAI-A или FAI-A/27

От датчиков с активным токовым выходом

ИК силы постоянного тока

N-AI-S

MIRage-NAI-S

от 0 до 2^104 мкА

MIRage-NAI-M

FAI-A/27

От датчиков с пассивным токовым выходом (с питанием от устройства)

ИК напряжения постоянного тока

N-AI-V

MIRage-NAI-V

от-104 до +104 мВ

MIRage-NAI-M

FAI-V/27

От датчиков с выходом по напряжению

ИК ввода на базе устройств аналогового ввода MIRage-NAI-R

ИК силы постоянного тока

N-AI-A

MIRage-NAI-R-А

от -2-104 до +2^104 мкА

MIRage-NAI-R-M

NAI-8A или NAI-8A/27

От датчиков с активным токовым выходом

ИК силы постоянного тока

N-AI-S

MIRage-NAI-R-S

от 0 до 2^104 мкА

MIRage-NAI-R-M

NAI-8A/27

От датчиков с пассивным токовым выходом (с питанием от устройства)

ИК напряжения постоянного тока

N-AI-V

MIRage-NAI-R-V

от-104 до 104 мВ

MIRage-NAI-R-M

NAI-8V/27

От датчиков с выходом по напряжению

1

2

3

4

5

6

7

ИК ввода на базе устройств ввода сигналов термопреобразователей сопротивления MIRage-NPT, MIRage-NPT-R

ИК сигналов термопреобразователей сопротивления, 4-х проводная схема подключения датчика

NPT-Х

MIRage-NPT, MIRage-NPT-R

от 0 до 320 Ом

_

_

X - тип НСХ в соответствии с таблицей 7

ИК сигналов термопреобразователей сопротивления, 3-х проводная схема подключения датчика

NPT-X-3

ИК сигналов

термопреобразователей сопротивления,

3-х проводная схема подключения датчика, с поправками

NPT-Х-ЗА

ИК ввода на базе устройств преобразования сигналов термопар MIRage-NTHERM

ИК преобразования сигналов термопар

NTHERM-X

MIRage-NTHERM

от -100 до +100 мВ

_

_

X - тип НСХ в соответствии с таблицей 8

И

К ввода на базе устройств аналогового и дискретного ввода/вывода MIRage-NFM

ИК напряжения постоянного тока

NFM-AI-V

MIRage-NFM

от -104 до +104 мВ

_

_

_

ИК вывода на базе устройств аналогового и дискретного ввода/вывода MIRage-NFM

ИК генерации постоянного тока положительной полярности

N-AO-A

MIRage-NFM

от 0 до 2И04 мкА

_

_

Перемычка JS в положении «I», включен активный режим

ИК генерации напряжения постоянного тока

N-AO-V

MIRage-NFM

от -104 до +104 мВ

_

_

Перемычка JS в положении «U»

1

2

3

4

5

6

7

ИК вывода на базе устройств аналогового вывода M

IRage-NAOi

ИК генерации постоянного тока положительной полярности

N-AOi-A

MIRage-NAOi

от 0 до 2И04 мкА

_

_

Перемычка JS в положении «I»,

ИК генерации напряжения постоянного тока

N-AOi-V

MIRage-NAOi

от -104 до +104 мВ

_

_

Перемычка JS в положении «U»

ИК ввода на базе устройств таймерной обработки M

[Rage-NTMU

ИК текущих значений периода импульсных сигналов амплитудой 12 В

NTMU-TI-12

MIRage-NTMU-U

MIRage-NTMU-U-L

от 40 до 106 мкс

MIRage-NTMU-M

TFTPU-FREQ

_

ИК текущих значений периода импульсных сигналов амплитудой 24 В

NTMU-TI-24

MIRage-NTMU-J MIRage-NTMU-J-L

от 40 до 106 мкс

MIRage-NTMU-M

TFTPU-FREQ-Jaquet

_

ИК вывода на базе устройств таймерной обработки M

[[Rage-NTMU

ИК генерации импульсной последовательности

NTMU-TO

MIRage-NTMU-U

MIRage-NTMU-J

от 50 до 62500 Гц

MIRage-NTMU-M

NTMU-GEN

_

Примечание - НСХ - номинальная статическая характеристика

Идентификационные данные (признаки)

Значение

Устройства ввода/вывода

MIRage-NAIi

IVN

MIRage-NAI-R

MIRage-NPT

MIRage-NPT-R

MIRage-NTHERM

MIRage-NFM

MIRage-NAOi

MIRage-NTMU

Идентификационное наименование ПО

NAI8I

NFAI

NPT

NTHERM

NFM

NAO4I

NTMU

Номер версии (идентификационный номер ПО)

rxx-xxxv

IXXXXXV

IXXXXXV

rxx-xxxv

rxx-xxxv

EXXXXXV

rxx-xxxv

Цифровой идентификатор ПО

Не используется

Обозначение ИК

Диапазон измерений/ генерации

Номинальная цена единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений/генерации, Ло

Пределы допускаемой дополнительной абсолютной погрешности измерений/генерации от изменения окружающей температуры

1

2

3

4

5

ИК ввода аналоговых сигналов

N-AIi-A

от 0 до 2*104 мкА

1 мкА

± (10—3-|X|+5 мкА)

±0,01-Ло-|Аг|

N-AIi-S

от 0 до 2-104 мкА

1 мкА

± (10-3-|X|+5 мкА)

N-AIi-V

от 0 до 2,5403 мВ

1 мВ

± (5-10—4-|X|+5 мВ)

N-AI-A

от -2404 до 2-104 мкА

1 мкА

± (10-3^X|+5 мкА)

±0,02-Ло-|А1|

N-AI-S

от 0 до 2404 мкА

1 мкА

± (10-3^|X|+5 мкА)

N-AI-V

от -104 до 104 мВ

1 мВ

± (5-10—4-|X|+5 мВ)

±(0,02-Ло-|А1|+ 5 мВ)

NFM-AI-V

от -104 до 104 мВ

1 мВ

±(10—^|X|+50 мВ)

±0,02-Ло-|А1|

ИК вывода аналоговых сигналов

N-AO-A

от 0 до 2404 мкА

1 мкА

± (240—^|X|+10 мкА)

±(0,04-Ло-|А1|+

20 мкА)

N-AO-V

от -104 до 104 мВ

1 мВ

± (5^10-3^X|+5 мВ)

±0,04-Ло-|А1|

N-AOi-A

от 0 до 2404 мкА

1 мкА

± (2^10-3^X|+5 мкА)

±(0,04-Ло-|А1|+

20 мкА)

N-AOi-V

от -104 до 104 мВ

1 мВ

± (5^10-3^X|+5 мВ)

±0,04-Ло-|А1|

Примечание:

Х - измеренное значение напряжения или силы постоянного тока в «мВ» и «мкА» соответственно;

|At| = |t - 20| - отклонение температуры окружающей среды от + 20 oC по модулю, oC;

t - текущая температура окружающей среды, oC.

Обозначение ИК

Диапазон измерений

Номинальная цена единицы наименьшего разряда

Пределы допускаемой абсолютной погрешности измерений в рабочих условиях, мкс

NTMU-TI-12, NTMU-TI-24

от 40 до 106 мкс

0,0625 мкс

±(10—4^+0,0625 мкс)

Т - измеренное значение периода, мкс.

Обозначение ИК

Диапазон генерации

Пределы допускаемой абсолютной погрешности генерации в рабочих условиях, Гц

NTMU-TO

от 50 до 62500 Гц

+F-10-4

где: F - установленное значение частоты, Гц.

Тип НСХ ТС1)

а2), °С-1

R 0, Ом

Диапазон измерений температуры, °С

Диапазон выходного сигнала ТС, Ом

Дискретность представления выходного сигнала, °С3)

Пределы допускаемой основной абсолютной погрешности измерений (До), °С

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающей среды 6), °С

NPTi-X, NPT-Х

NPTi-X-3, NPT-X-34)

NPTi-X-3A, NPT-X-3A5)

1

2

3

4

5

6

7

8

9

10

50П

0,00391

50

от -200 до +100 включ.

от 8,62 до 69,56 включ.

0,1

±0,5

±1,7

±1,0

±0,02-До-|Д1|

св. +100 до +350 включ.

св. 69,56 до 115,88 включ.

±0,7

±2,0

±1,3

св. +350 до +550 включ.

св. 115,88 до 150,31 включ.

±1,0

±2,5

±1,6

св. +550 до +850

св. 150,31 до 197,58

±1,5

±3,1

±2,2

100П

100

от -200 до +100 включ.

от 17,24 до 139,11 включ.

±0,5

±1,1

±0,8

св. +100 до +300 включ.

св. 139,11 до 213,81 включ.

±0,7

±1,4

±1,0

св. +300 до +600

св. 213,81 до 317,11

±1,0

±1,7

±1,3

1

2

3

4

5

6

7

8

9

10

Pt50

0,00385

50

от -200 до 0 включ.

от 9,26 до 50,0 включ.

0,1

±0,5

±1,7

±1,0

±0,02-до-|лг|

св. 0 до +250 включ.

св. 50,0 до 97,05 включ.

±0,7

±2,0

±1,3

св. +250 до +500 включ.

св. 97,05 до 140,49 включ.

±1,0

±2,4

±1,6

св. +500 до +850

св. 140,49 до 195,24

±1,5

±3,1

±2,2

Pt100

100

от -200 до +100 включ.

от 18,52 до 138,51 включ.

±0,5

±1,1

±0,8

св. +100 до +300 включ.

св.138,51 до

212,05 включ.

±0,7

±1,4

±1,0

св. +300 до +600

св. 212,05 до 313,71

±1,0

±1,7

±1,3

50М

0,00428

50

от -180 до 0 включ.

от 10,26 до 50,00 включ.

0,1

±0,4

±1,5

±0,9

±0,02-до-|лг|

св. 0 до +200

св. 50,00 до 92,80

±0,6

±1,7

±1,1

100М

100

от -180 до +50 включ.

от 20,53 до 121,40 включ.

±0,4

±1,0

±0,6

св. +50 до +200

св. 121,40 до 185,60

±0,6

±1,2

±0,8

Cu50

0,00426

50

от -50 до +100 включ.

от 39,35 до 71,30 включ.

0,1

±0,5

±1,6

±1,0

±0,02-до-|лг|

св.+100 до +200

от 71,30 до 92,60

±0,6

±1,7

±1,1

1

2

3

4

5

6

7

8

9

10

Cu100

0,00426

100

от -50 до +150 включ.

от 78,70 до 163,90 включ.

±0,5

±1,1

±0,7

св. +150 до +200

от 163,90 до 185,20

±0,6

±1,2

±0,8

100Н

0,00617

100

от -60 до +100 включ.

от 69,45 до 161,72 включ.

0,1

±0,5

±1,0

±0,7

±0,02-Acr|At|

св. +100 до 180

от 161,72 до 223,21

±0,6

±0,9

±0,7

Примечания:

1) Номинальные статические характеристики ТС соответствуют ГОСТ 6651-2009.

2) а, °С-1 - температурный коэффициент ТС, по ГОСТ 6651-2009.

3) Измеренное значение температуры на выходе ИК MIRage-NAIi-P, MIRage-NPT, MIRage-NPT-R представляет собой целое число N. Результат измерений вычисляют по формуле: t°= N/10, где t° температура в °С.

4) Пределы допускаемой погрешности измерений для 3-х проводной схемы указаны при условии, что разность сопротивлений подключаемых проводников к клеммам A и B MIRage-NAIi-P, MIRage-NPT, MIRage-NPT-R от термопреобразователя сопротивления (датчика) не превышает ±0,2 Ом.

5) Пределы допускаемой погрешности измерений для 3-х проводной схемы указан при условии введения поправок в каждый ИК MIRage-NAIi-P, MIRage-NPT, MIRage-NPT-R.

6) | At| = |t - 20| - отклонение температуры окружающей среды от + 20 °С по модулю, °С;

t - текущая температура окружающей среды, °С.

Тип НСХ ТП1)

Диапазон измерений температуры, °С

Диапазон выходного сигнала ТП2), мВ

Дискретность представления выходного сигнала3), °С

Пределы допускаемой основной абсолютной погрешности измерений 4), °С

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающей среды 5)

K

от -200 до -50 включ.

от -5,891 до -1,889 включ.

0,1

±0,8

±0,05-|At|

св. -50 до +100 включ.

св. -1,889 до +4,096 включ.

±0,3

св. +100 до +650 включ.

св. +4,096 до +27,025 включ.

±0,8

св.+650 до +1050 включ.

св. +27,025 до +43,211 включ.

±1,3

св. +1050 до +1372

св. +43,211 до +54,886

±1,8

L

от -200 до -100 включ.

от -9,488 до -5,641 включ.

0,1

±0,8

±0,05-|At|

св. -100 до +150 включ.

св. -5,641 до +10,624 включ.

±0,3

св. +150 до +800

св. +10,624 до +66,466

±0,8

Примечания:

1) Тип номинальной статической характеристики термопар в соответствии с ГОСТ Р 8.585-2001.

2) Значения термоЭДС даны при температуре холодного спая 0 °С.

3) Измеренное значение температуры на выходе ИК MIRage-NTHERM представляет собой целое число N. Результат измерения вычисляют по формуле: t°= N/10, где t° - температура в «°С».

4) Пределы допускаемой основной абсолютной погрешности измерений приведены без учета погрешности ИК компенсации температуры холодного спая термопар. Пределы основной абсолютной погрешности измерений внутреннего ИК компенсации температуры холодного спая термопар ±0,7 °С.

При использовании внешнего ИК компенсации температуры холодного спая, пределы его абсолютной погрешности измерений вычисляются следующим образом: пределы абсолютной погрешности измерений используемого ИК для измерения температуры холодного спая + 1,5°С.

5) |At| = |t - 20| - отклонение температуры окружающей среды от + 20 °С по модулю, °С;

t - текущая температура окружающей среды, °С.

Наименование характеристики

Значение

Нормальные условия:

- температура окружающей среды, °С

- относительная влажность при температуре +23°С, %

- атмосферное давление, кПа

(20 ± 5)°С от 5 до 95 от 84,0 до 106,7

Рабочие условия:

- температура окружающей среды, °С

- устройств ввода/вывода серии MIRage-N и IPC GRIDEX II

- шкафов контроллеров, шкафов УСО и шкафов ПБ с IPC GRIDEX II

- шкафов контроллеров, шкафов УСО и шкафов ПБ с промышленными компьютерами других производителей

- АРМ, шкафов питания и коммуникаций, шкафов серверов

- относительная влажность при температуре +35°С, %

- атмосферное давление, кПа

от -25 до +70

от -25 до +55 от -20 до +55

от +1 до +40

от 5 до 95

от 84,0 до 106,7

Температура транспортирования и хранения, °С

- устройств ввода/вывода серии MIRage-N и промышленных компьютеров GRIDEX II в транспортной таре

- компьютеров и активного сетевого оборудования, входящего в состав ПТК, в упаковке фирмы-изготовителя

от -50 до +85

от -40 до +60

Параметры электрического питания Напряжение постоянного тока, В

Напряжение переменного тока, В

топ+ 10% 220-20%

+ + м + 10% 2 2 0-15%

Среднее время наработки на отказ ПТК, часов, не менее (для систем без резервирования)

50000

Средний срок службы, лет, не менее

15

Примечание: Устройства дискретного ввода/вывода, источники питания, процессорные и запоминающие устройства, входящие в состав ПТК, не являются измерительными компонентами и не требуют утверждения типа.

Наименование

Обозначение

Количество .1)

Комплекс программно-технический (программно-аппаратный)

«TORNADO-N» («ТОРНАДО-N»)

1 шт

Методика поверки

-

1 экз.

Программное обеспечение

-

Руководство по эксплуатации

АБНС.421457.002РЭ

1 экз.

Формуляр

АБНС.421457.002ФО

1 экз.

1) Комплект поставки ПТК определяется спецификацией заказа и в общем случае включает оборудование (шкафы контроллеров технологических, шкафы питания, серверы, АРМ, коммуникационные средства), программное обеспечение и эксплуатационную документацию.
