Расходомеры электромагнитные KTLD
| Номер в ГРСИ РФ: | 97035-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «Кипстор», г. Москва |
Расходомеры электромагнитные KTLD (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97035-25 | |||||||||||||||
| Действует | по 03.12.2030 | |||||||||||||||
| Наименование | Расходомеры электромагнитные | |||||||||||||||
| Модель | KTLD | |||||||||||||||
| Модификации |
KTLD/D DN 50 KTLD/С DN200 KTLD/F DN450 KTLD DN100 |
|||||||||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5a834e50-5455-d066-e721-6b07f9b8274b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Кипстор», РОССИЯ, 475000, No.191 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-141-208-2025 Государственная система обеспечения единства измерений. Расходомеры электромагнитные KTLD. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97035-25: Описание типа
2025-97035-25.pdf
|
Скачать | 277.9 КБ | |
|
97035-25: Методика поверки
РТ-МП-141-208-2025
2025-mp97035-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Расходомеры электромагнитные KTLD (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Описание
Принцип работы расходомера основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом датчиком расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов датчика расхода и передается в электронный преобразователь сигналов, где происходит его преобразование в значение объемного расхода (объема) и формирование различных выходных сигналов.
Расходомеры состоят из датчика расхода (далее - датчик) и электронного преобразователя (далее - ЭП), которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Датчик состоит из участка трубопровода или штанги из немагнитного материала, покрытых неэлектропроводящим материалом и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Для формирования магнитного поля, поверх измерительной трубы или внутри штанги размещена обмотка возбуждения.
ЭП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразует сигналы от электродов датчика в частотные, импульсные, релейные и цифровые выходные сигналы.
В зависимости от конструкции расходомера сенсоры выпускаются в следующих исполнениях:
- проточное фланцевое KTLD, с присоединением Tri-clamp KTLD/T, бесфланцевое KTLD/W;
- с питанием расходомера от батареи KTLD/D;
- погружное KTLD/С;
- для измерения расхода в частично заполненных трубопроводах KTLD/F;
- мини KTLD/M.
- для измерения расхода пульпы QTLD/J;
- с внутренним сужением QTLD/R для измерения расхода малых потоков.
ЭП имеет встроенный дисплей с клавиатурой, а также может быть оснащен цифровым интерфейсом связи для проведения настройки расходомера.
Для раздельного исполнения длина кабеля составляет от 10 (стандартно) до 100 метров.

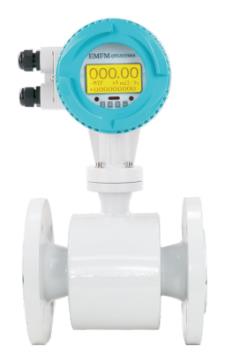

Внешний вид расходомеров в различных исполнениях приведен на рисунке 1.
Внешний вид ЭП в различных исполнениях расходомера приведен на рисунке 2.
Серийный номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.

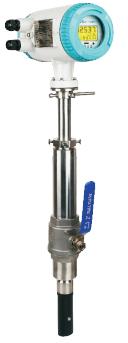

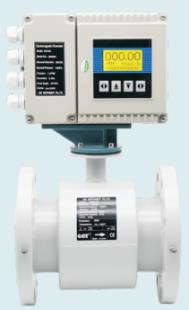

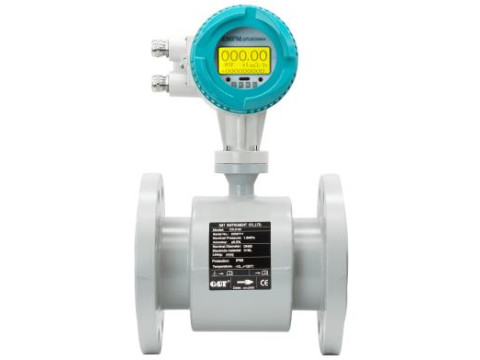

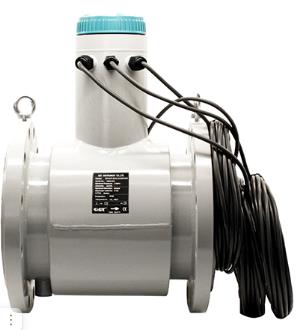

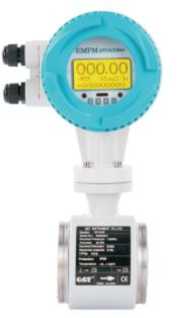

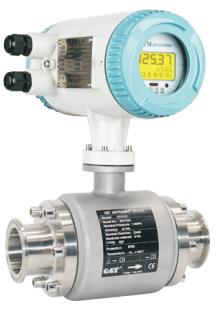

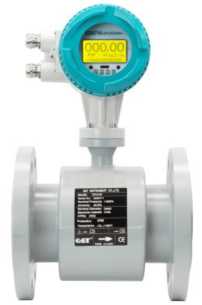

KTLD
KTLD/T
KTLD/W
KTLD/С
KTLD/D
KTLD/F
KTLD/R
KTLD/M KTLD/J
Рисунок 1 - Общий вид расходомеров электромагнитных в различных исполнениях

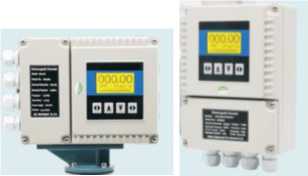

Компактное Раздельное
KTLD/J
KTLD/F
KTLD/D
Рисунок 2 - Внешний вид ЭП в различных исполнениях расходомера
Место нанесения серийного номера
f : KTLO-lOO-l-l-l-i-l-G-A-Olb-l-ft
Serial No. : 24070603
Nominal Pressure : 1.6MPa
Accuracy : ±0.5%
Protection : IP65 Temperature :-UL_*aO*t
Nominal Diameter ; DN100 Electrode Material: HC Lining: PTFE__________
а) маркировочная табличка ЭП
б) знак утверждения типа
Рисунок 3 - Внешний вид маркировочных табличек: а) маркировочная табличка ЭП; б) знак утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Mag |
|
Номер версии (идентификационный номер) ПО |
1.x или 8.x |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Исполнение |
KTLD |
KTLD/T |
KTLD/W |
KTLD/D |
|
Диапазон измерения объемного расхода, м3/ч |
от 0,003 до 86500,0 |
от 0,064 до 1350,0 |
от 0,177 до 1350,0 |
от 0,028 до 86500,0 |
|
Динамический диапазон |
1:100 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 6v, %: - при скорости потока 0,5 < v < 12 м/с - при скорости потока v < 0,5 м/с |
±0,5; ±0,21) 3 + 0,1/v2) |
±0,5; ±0,21) - |
|
Пределы дополнительной допускаемой относительной погрешности преобразования измеренного значения в токовый выходной сигнал, % |
±0,1 | |
|
1) При специальной калибровке в динамическом диапазоне 1:10 2) v - скорость потока, м/с, рассчитывается по формуле: v = Q/ (0,0009^(DN)2) где: Q - текущий расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | ||
Продолжение Таблицы 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
KTLD/С |
KTLD/F |
KTLD/M |
KTLD/J |
KTLD/R |
|
Диапазон измерения объемного расхода, м3/ч |
от 2,83 до 305000,0 |
от 11,3 до 86500,0 |
от 0,003 до 7,6 |
от 0,003 до 86500,0 |
от 0,707 до 3050,0 |
|
Динамический диапазон |
1:100 | ||||
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 5v, %: - при скорости потока 0,5 < v < 12 м/с - при скорости потока v < 0,5 м/с |
±1,5 - |
±2,5 - |
±0,5 3+0,1/v2) |
±0,5; ±0,21) 3+0,1/v2) | |
Продолжение Таблицы 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
KTLD/С |
KTLD/F |
KTLD/M |
KTLD/J |
KTLD/R |
|
Пределы дополнительной допускаемой относительной погрешности преобразования измеренного значения в токовый выходной сигнал, % |
±0,1 | ||||
|
1) При специальной калибровке в динамическом диапазоне 1:10 2) v - скорость потока, м/с, рассчитывается по формуле: v = Q/ (0,0009^(DN)2) где: Q - текущий расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Исполнение |
KTLD |
KTLD/T |
KTLD/W |
KTLD/D |
|
Номинальный диаметр, DN |
от 3 до 1600 |
от 15 до 200 |
от 25 до 200 |
от 10 до 1600 |
|
Диапазон температуры рабочей среды, °С: - компактное исполнение - раздельное исполнение |
от -20 до +80 от -20 до +120 | |||
|
Максимальное давление измеряемой среды, МПа |
42 |
1,6 |
4 | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
KTLD/С |
KTLD/F |
KTLD/M |
KTLD/J |
KTLD/R |
|
Номинальный диаметр, DN |
от 100 до 3000 |
от 200 до 1600 |
от 3 до 15 |
от 3 до 1600 |
от 50 до 300 |
|
Диапазон температуры рабочей среды, °С: - компактное исполнение - раздельное исполнение |
от -20 до +80 от -20 до +80 |
от -20 до +120 |
от -10 до +60 |
от -20 до +80 от -20 до +120 | |
|
Максимальное давление измеряемой среды, МПа |
1,6 |
10 |
1,6 |
16 |
4 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды1), °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -20 до +60 95 от 84,0 до 106,7 |
|
Напряжение питания: - напряжение постоянного тока, В - напряжение переменного тока, В |
от 20 до 36 (от 9 до 36)2) от 85 до 250 (50/60Гц) |
|
Потребляемая мощность, Вт, не более |
20 |
|
Выходной сигнал: - аналоговый, мА - частотно-импульсный, Гц - сигнал тревоги, В - цифровой |
от 4 до 20 от 0 до 5000 36 HART, Modbus (RS485) |
|
Габаритные размеры расходомеров (без учёта длины зонда), не более, мм -длина -ширина -высота |
1200 1405 1600 |
|
1) Возможен более широкий температурный диапазон, определяемый рабочим диапазоном обогреваемого термочехла. 2) От источника солнечной энергии. | |
Таблица 6 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус датчика при помощи наклейки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
- |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации «Расходомеры электромагнитные KTLD»
Нормативные документы
Государственная поверочная схема для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26.09.2022 г. № 2356
ТУ 26.51.51-002-50708750-2025 Расходомеры электромагнитные KTLD. Технические условия
Другие Расходомеры
