Дефектоскопы магнитные комбинированные МСК

Назначение

Дефектоскопы магнитные комбинированные МСК (далее по тексту - дефектоскопы) предназначены для измерений толщины стенки трубы методом магнитной дефектоскопии и координаты выявленных дефектов вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов, нефтепродуктопроводов и газопроводов.

Описание

К настоящему типу средств измерений относятся дефектоскопы следующих исполнений 8-МСК.03-00.000 зав. № 107391,   16-МСК.03-00.000 зав. № 2122800,  40-МСК.03-00.000

зав. № 211900, которые отличаются метрологическими характеристиками, типоразмерами, количеством секций и наличием дополнительного, не метрологического оборудования, сведения о котором приведены в таблицах 5-7.

Принцип действия дефектоскопов основан на методе эффекта Холла. Каждая магнитная секция дефектоскопа оснащены постоянными магнитами, создающими в теле трубы мощное магнитное поле, которое насыщает металл стенок трубопровода. Во время движения дефектоскопа вдоль трубопровода модули датчиков, установленные между магнитными полюсами, регистрируют любое изменение магнитного потока, вызванное изменением толщины стенки трубы или несплошностью металла трубы.

Дефектоскопы являются модульными средствами измерений. Конструктивно дефектоскоп в исполнении:

- 8-МСК.03-00.000 состоит из ведущей секции (только для типоразмера 219 мм), двух батарейных секций, секции одометрической, секции магнитной 1, секции магнитной 2, секции магнитной 3, секции магнитной 4, двух секций электроники. На секциях магнитных 1 и 2 размещается внешняя электроника измерительной системы продольного намагничивания (MFL), на секциях магнитных 3 и 4 размещается внешняя электроника измерительной системы с поперечным намагничиванием (TFI);

- 16-МСК.03-00.000 состоит из секции батарейной, секции магнитной 1, секции магнитной 2, секции магнитной 3, секции одометрической и двух блоков электроники. В магнитной секции 1 используется метод продольного намагничивания, а в магнитных секциях 2 и 3 - метод поперечного намагничивания, за счет чего обнаруживаются дефекты в произвольном направлении по угловому положению;

- 40-МСК.03-00.000 состоит из секции 1, секции 2 и секции 3. В секции 1 используется метод продольного намагничивания, а в секциях 2 и 3 - метод поперечного намагничивания, за счет чего обнаруживаются дефекты в произвольном направлении по угловому положению.

Для измерения пройденного расстояния на дефектоскопе установлены одометры.

Механически секции дефектоскопов соединяются между собой с помощью карданных соединений. Благодаря этому однотипному способу соединения становится возможным сборка дефектоскопов в трех вариантах комплектации MFL+TFI (базовый вариант сборки), MFL и TFI.

Дефектоскопы выполнены в следующих типоразмерах:

Таблица 1 - Типоразмеры дефектоскопов

Так как дефектоскопы предназначены для диагностики магистральных нефтепроводов и нефтепродуктопроводов нескольких диаметров, для лучшего прохождения изгибов трубопровода имеется комплект манжет разных размеров, которые устанавливаются перед проведением диагностики. Манжеты дефектоскопов плотно прижимаются к внутренней поверхности трубопровода и обеспечивают перемещение дефектоскопа в потоке транспортируемой жидкости за счет перепада давления, создающегося на манжетах. За счет эластичности манжет обеспечивается плавное скольжение и преодоление дефектоскопом сужений, вмятин и поворотов трубопровода.

Пломбирование дефектоскопов не предусмотрено.

На дефектоскопах заводской номер нанесен гравировкой и ударным способом в виде цифрового обозначения на табличке, закрепленной на корпусе секции дефектоскопа.

Нанесение знака поверки на дефектоскопы не предусмотрено.

Общий вид исполнений дефектоскопов приведен на рисунках 1-3.

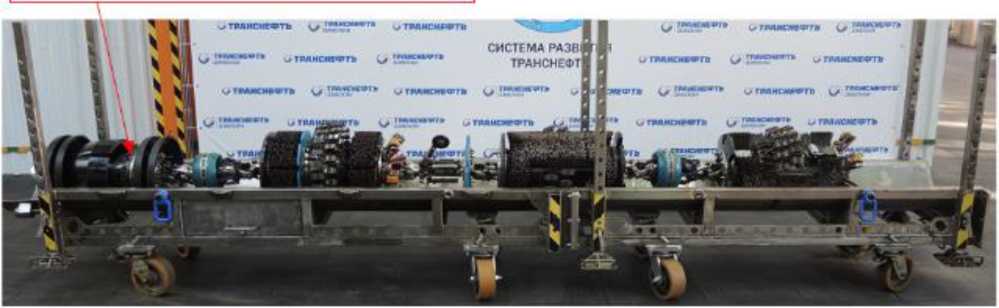

Рисунок 1 - Общий вид исполнения 8-МСК.03-00.000

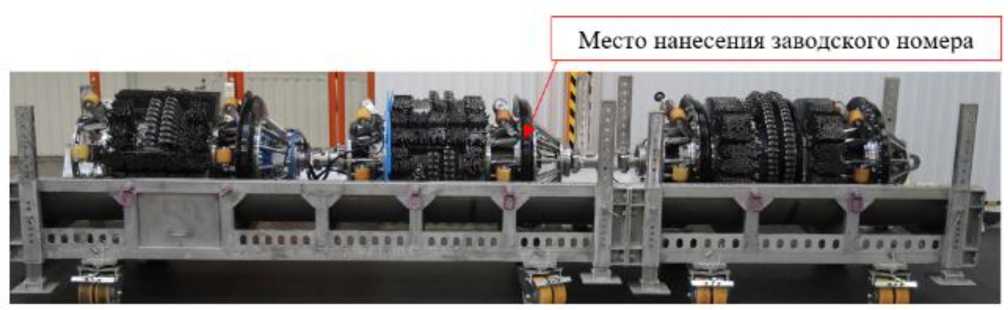

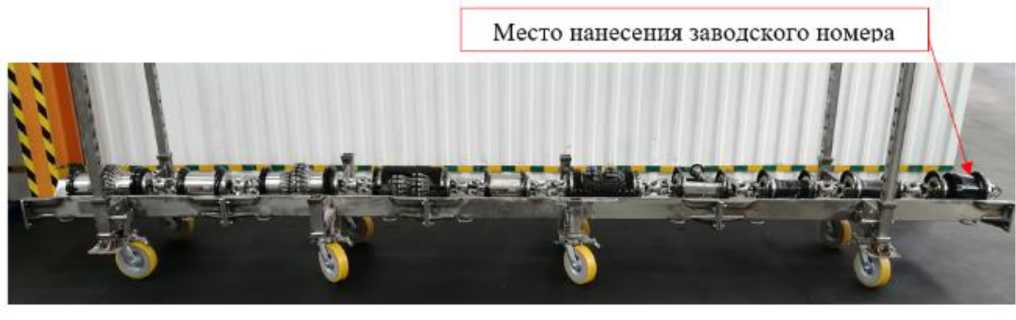

Место нанесения заводского номера

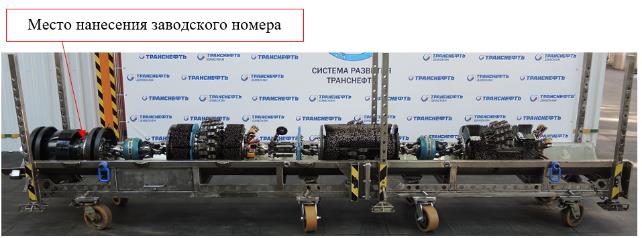

Рисунок 2 - Общий вид исполнения 16-МСК.03-00.000

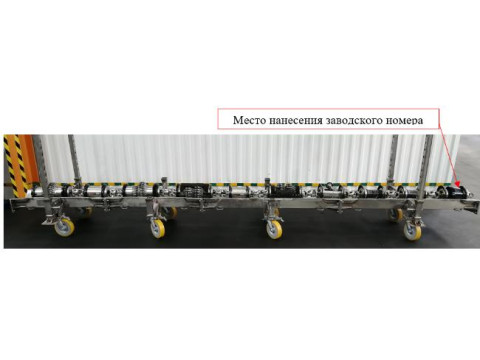

Рисунок 3 - Общий вид исполнения 40-МСК.03-00.000

Программное обеспечение

Внешнее программное обеспечение (ПО), входящее в состав дефектоскопов, служит для подготовки и настройки оборудования перед пропуском дефектоскопа по трубопроводу, отображения результатов измерений на экране персонального компьютера, передачи данных пропуска на внешние накопители.

Встроенная программа интерпретации данных внутритрубных инспекционных приборов (далее - ВИП), обеспечивающая обработку данных всех типов ВИП, эксплуатируемых АО «Транснефть - Диаскан», предназначена для визуализации и постобработки результатов измерений. Метрологически значимая часть ПО записана в энергонезависимую память дефектоскопов и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний», внешнего программного обеспечения соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

аблица 2 - Идентификационные данные внешнего программного обеспечения

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

таблицы 4

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати.

Комплектность

Таблица 5 - Комплектность исполнения 8-МСК.03-00.000

Таблица 6 - Комплектность исполнения 16-МСК.03-00.000

Продолжение таблицы 6

Таблица 7 - Комплектность исполнения 40-МСК.03-00.000

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководств по эксплуатации 8-МСК.03-00.000 РЭ «Дефектоскоп магнитный комбинированный 8-МСК.03-00.000», 16-МСК.03-00.000 РЭ «Дефектоскоп магнитный комбинированный 16-МСК.03-00.000», 40-МСК.03-00.000 РЭ «Дефектоскоп магнитный комбинированный 40-МСК.03-00.000».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
