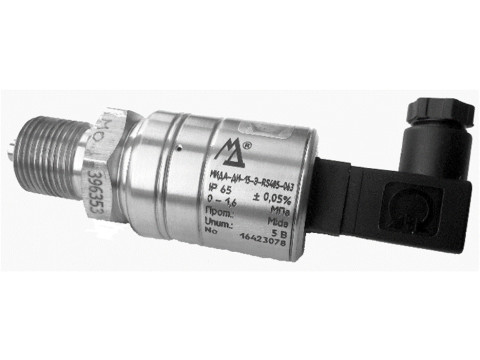

Датчики давления МИДА-15
| Номер в ГРСИ РФ: | 50730-17 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ЗАО "Мидаус", г.Ульяновск |
Датчики давления МИДА-15 (далее - датчики), предназначены для непрерывного измерения и пропорционального преобразования избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления - разрежения (ДИВ) и разности давлений (ДД) в токовый выходной сигнал, сигнал в виде напряжения постоянного тока или цифрового кода (цифровой сигнал) интерфейса UART со специальным протоколом обмена Mida, либо цифрового кода интерфейса RS485 с протоколом обмена Modbus или с протоколом Mida, в системах контроля и управления давлением, в том числе взрывоопасных производств, а также пищевой и фармацевтической промышленности.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50730-17 | ||||||||||||
| Действует | по 30.08.2027 | ||||||||||||
| Наименование | Датчики давления | ||||||||||||
| Модель | МИДА-15 | ||||||||||||
| Приказы |
№1427 от
11.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8c0ef86e-18b2-fdd0-2f82-96e42ecd5bf4 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО МИДАУС, РОССИЯ, 432035, г. Ульяновск, пр-д Энергетиков, д. 4
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 202-11-2022 с изменением № 1 Государственная система обеспечения единства измерений. Датчики давления МИДА-15. Методика поверки
(с 11.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
Для остальных
3 года
Для датчиков с пределами допуск. осн. привед. погрешности ±0,1 %
1 год
Для датчиков с пределами допуск. осн. привед. погрешности ±0,05 %
|
| Зарегистрировано поверок |
72563
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 72357 (100%) |
| Неуспешных поверок (СИ непригодно) | 206 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
50730-17: Описание типа
2022-50730-17.pdf
|
Скачать | 1.8 MБ | |
|
50730-17: Методика поверки
2022-mp50730-17.pdf
|
Скачать | 8.8 MБ | |
|
50730-17: Описание типа
2025-50730-17.pdf
|
Скачать | 1.9 MБ | |
|
50730-17: Методика поверки
МП 202-11-2022 с изменением № 1
2025-mp50730-17.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Датчики давления МИДА-15 (далее - датчики), предназначены для непрерывного измерения и пропорционального преобразования избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления - разрежения (ДИВ) и разности давлений (ДД) в токовый выходной сигнал, сигнал в виде напряжения постоянного тока или цифрового кода (цифровой сигнал) интерфейса UART со специальным протоколом обмена Mida, либо цифрового кода интерфейса RS485 с протоколом обмена Modbus или с протоколом Mida, в системах контроля и управления давлением, в том числе взрывоопасных производств, а также пищевой и фармацевтической промышленности.
Описание
Принцип действия датчиков основан на изменении выходного сигнала первичного преобразователя вследствие упругой деформации чувствительного элемента, вызванной воздействием давления измеряемой среды, который усиливается и преобразуется в унифицированный выходной сигнал постоянного тока (токовый сигнал), напряжения постоянного тока или цифровой выходной сигнал пропорциональный давлению измеряемой среды.
Основными функциональными элементами датчиков являются первичный преобразователь, воспринимающий измеряемое давление и преобразующий его в электрический выходной сигнал, а также электронный преобразователь, питающий первичный преобразователь и преобразующий выходной сигнал первичного преобразователя в унифицированный выходной сигнал.
Первичный и электронный преобразователи в зависимости от модификации датчика конструктивно размещены в едином неразборном герметичном корпусе либо пространственно разнесены и соединены между собой кабельной перемычкой. Для электрического подключения датчиков к внешним приборам используется разъем (соединитель), контактная колодка или кабель.
Датчики с токовым выходным сигналом 4-20 мА могут иметь исполнения с поддержкой HART- протокола (Н), а также исполнения с встроенным цифровым индикатором (ИЦ).
Конструктивно электронный блок датчика с ИЦ размещен во взрывонепроницаемом герметичном корпусе (Exd-оболочка), в котором размещена клеммная колодка для подключения датчика к внешним устройствам, плата электронного блока с ИЦ (или без).
Для управления настройками датчик c ИЦ оснащен кнопками. Режимы настройки и значение измеряемого давления отображаются ИЦ.
Пломбирование датчиков давления МИДА-15 не предусмотрено.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
Заводской номер в виде цифрового обозначения, наносится методом лазерной гравировки на корпус датчика и (или) на металлическую пластину (табличку), которая крепится на корпус датчика с использованием неразъемного соединения.
Общий вид датчиков и место нанесения заводского номера представлены на рисунках 1-12.
Место нанесения заводского номера

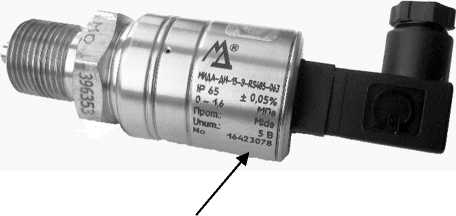

Рисунок 1 - Общий вид датчика давления МИДА- ДИ (ДА, ДИВ, ДВ)-15 (Ех)
Место нанесения заводского номера

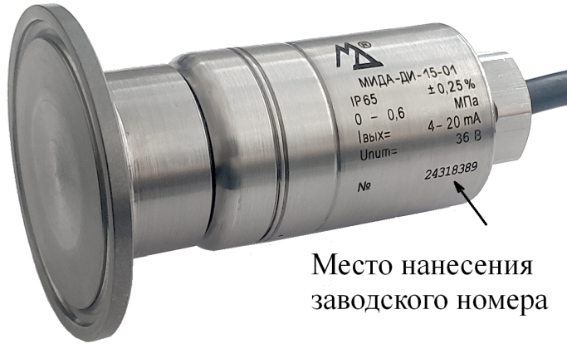

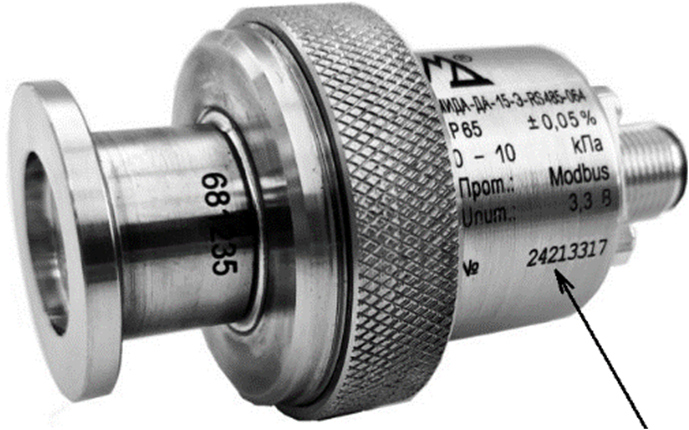

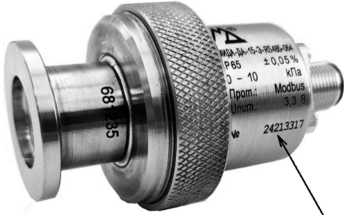

Рисунок 2 - Общий вид датчика абсолютного давления МИДА-ДА (ДВ, ДИВ)-15 (Ех) с подключением KF25 для вакуумных систем

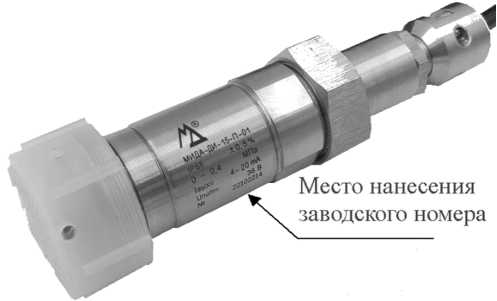

Рисунок 3 - Общий вид погружного датчика давления МИДА-ДИ-15-П (Ех)
Место нанесения заводского номера
Рисунок 4 - Общий вид датчика давления
МИДА-ДИ-15-М-А
Место нанесения заводского номера
Место нанесения заводского номера

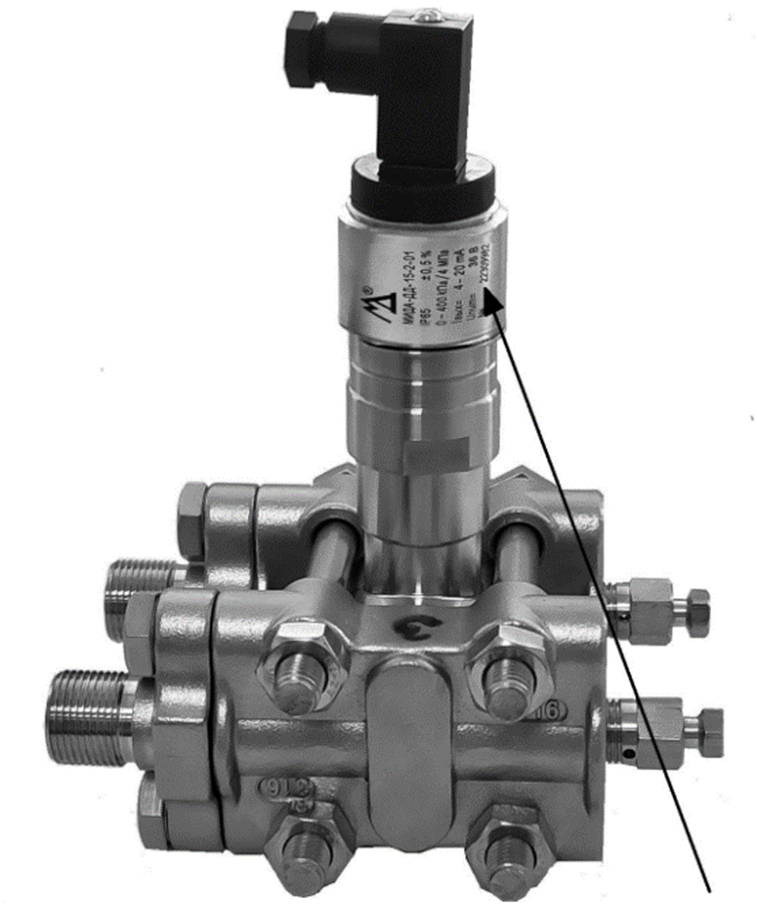

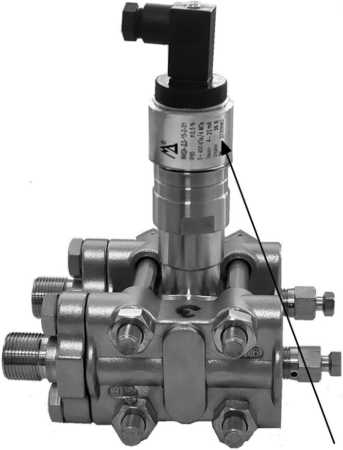

Рисунок 6 - Общий вид датчика разности давлений жидкостей и газов
МИДА-ДД-15-2

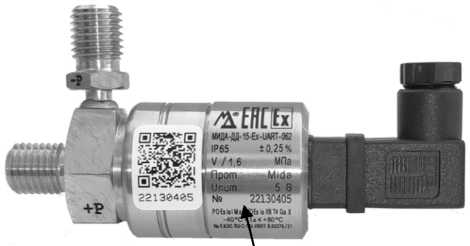

Рисунок 5 - Общий вид датчика разности давлений газов МИДА-ДД-15 (Ех)

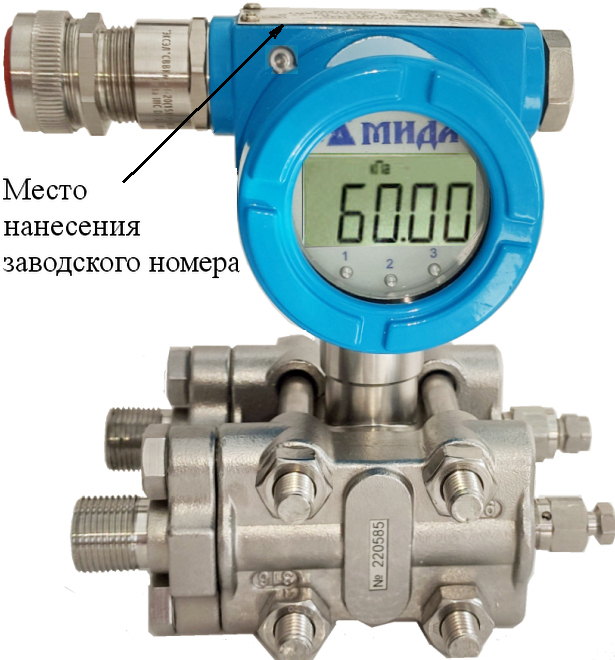

Рисунок 7 - Общий вид датчика разности давлений жидкостей и газов МИДА-ДД-15-2-ИЦ-(Н)-Ех d

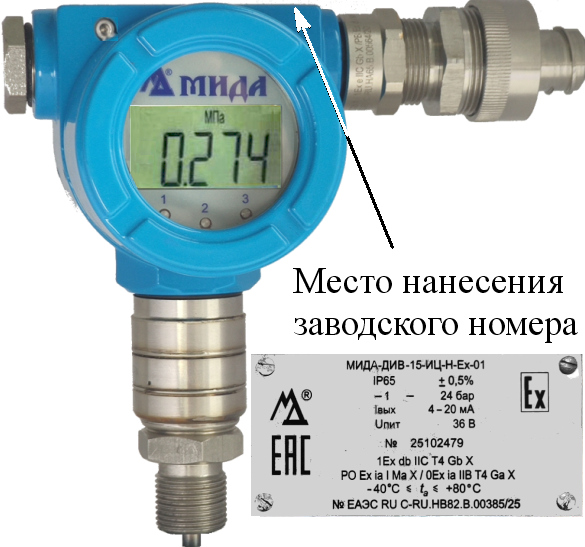

Рисунок 8 - Общий вид датчика
МИДА-ДИ (ДА, ДИВ, ДВ)-15-ИЦ-(Н)-Ех d
Место нанесения
заводского номера

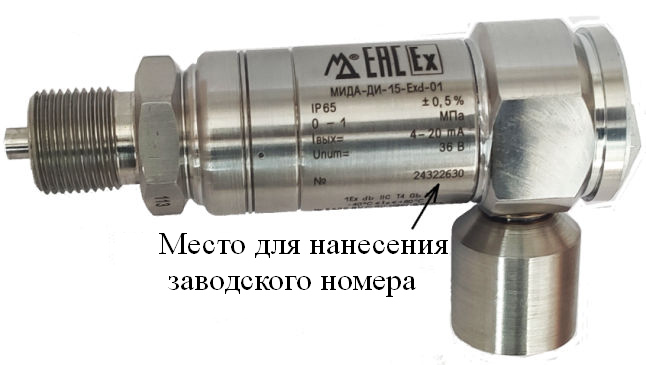

Рисунок 10 - Общий вид датчика
МИДА-ДА (ДИ, ДВ, ДИВ)-15-Ехd
Рисунок 9 - Общий вид датчика МИДА-ДА (ДИ)-15-С с ВПИ < 10 кПа
Рисунок 11 - Общий вид датчика МИДА-ДА (ДИ, ДИВ, ДВ) с типом подключения Clamp1 (CL25, DIN 32676) для пищевой промышленности
Место нанесения
заводского номера

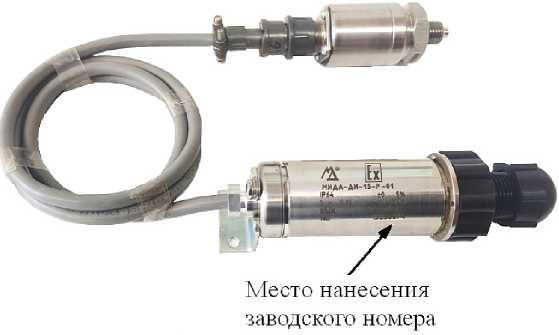

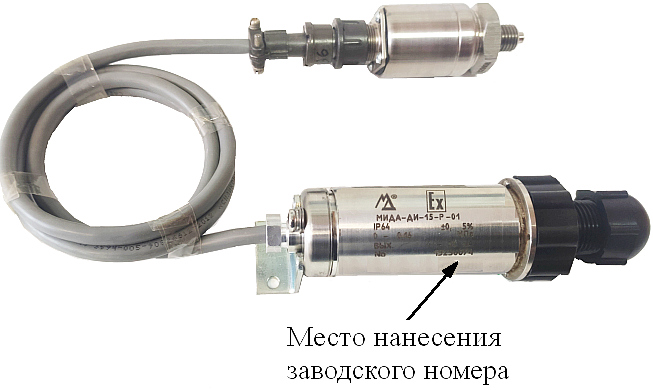

Рисунок 12 - Общий вид датчика МИДА-ДИ-15-Р с разнесенным первичным и вторичным преобразователями
Датчики имеют модификации, различающиеся по типу измеряемого давления, по метрологическим характеристикам, по типу выходного сигнала и по конструктивному исполнению. Датчики могут иметь взрывозащищенное исполнение с видами взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка».
Структурная схема кода обозначения датчика для заказа приведена ниже:
МИДА -ДИ-15- 1 2-Р2-Н3-Ех2- IP65-0,25- 0-1МПа-061-М20-А- МДВГ.406233.090 ТУ Измеряемый параметр: ДИ, ДА, ДВ, ДИВ, ДД Номер серии датчиков____
Специальное исполнение:
2 -датчики ДД с фланцевым подключением;
М -датчики для измерения сред
с температурой до +150°С;
П -погружной датчик давления;
Э -высокоточный датчик;
ИЦ-с встроенным индикатором
Р - разнесенной конструкции
Н - поддержка HART модуляции
Ех ia; Ех d - взрывозащищенное
исполнение
Степень защиты оболочки:
IP65;IP67;IP68 ______________________
Значение пределов допускаемой
основной погрешности
Нижний предел измерения.
Для ДИВ предел измерения разрежения
Верхний предел измерения с указанием
единицы измерения. Для ДИВ - верхний предел
измерения избыточного давления
Код выходного сигнала: 01, 051, 052, 053, 054, 055, 056, 057,
058, 059; 061, 062, 063, 064; 151;152; 153;156;164__________________
Тип присоединительного штуцера4: М10; М12; М12-2;
М14Е; М20; G1/2M; G1/4M; G1/4E; G1/2E; KF16;
KF 25-фланец вакуумный, CL-по DIN 32676, UN-по DIN 11851________
Тип электрического подключения4: А - плоский кабель,
К- кабель; DIN A, DIN C - соединитель, ПР- соединитель
РСГ 4ТВ; ПР4 - разъем 2РМГ-14, ПР12- разъем М12, Р6- соединитель
РТ-02А-10-6Р, УМ-угловой металлический сальниковый ввод, УП-
угловой пластмассовый, ПП- прямой пластмассовый сальниковый ввод
Номер технических условий
Таблица 1 - Коды аналоговых выходных сигналов
|
Код выходного сигнала |
Выходной сигнал |
Пропорциональная зависимость выходного сигнала от напряжения питания |
|
01 |
от 4 до 20 мА |
нет |
|
051, 151 |
от 0,4 до 2,0 В |
нет |
|
052, 152 |
от 0,5 до 4,5 В |
нет |
|
053, 153 |
от 0 до 5 В |
нет |
|
054 |
от 0 до 10 В |
нет |
|
055, 058 |
от 0,4 до 2,0 В |
есть |
|
056, 156 |
от 1 до 5 В |
нет |
|
057, 059 |
от 0,5 до 4,5 В |
есть |
Таблица 2 - Коды цифровых выходных сигналов
|
Код выходного сигнала |
Тип интерфейса |
Протокол |
|
061 |
UART |
Mida |
|
062 |
UART |
Mida |
|
063 |
RS-485 |
Mida |
|
064, 164 |
RS-485 |
Modbus |
Программное обеспечение
В датчиках давления МИДА-15 с цифровым выходным сигналом установлено программное обеспечение (ПО), которое по аппаратному обеспечению является встроенным. Преобразование измеряемых величин, обработка измерительных данных, вычисление значений давления и передача измерительного цифрового кода выполняется с использованием внутренних аппаратных и программных средств. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения встроенного ПО отсутствуют.
Идентификационные данные встроенного ПО приведены в таблицах 3-6.
Таблица 3 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом UART
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FDS MIDA UART |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.001.000 |
|
Цифровой идентификатор ПО |
ICB698A2 |
Таблица 4 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом RS485
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FDS MIDA RS485 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.002.000 |
|
Цифровой идентификатор ПО |
263F301F |
Таблица 5 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Modbus и интерфейсом RS485
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FDS MDB RS485 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.003.003 |
|
Цифровой идентификатор ПО |
09D6B836 |
Таблица 6 - Идентификационные данные встроенного программного обеспечения датчика давления МИДА-15-Н
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FDS HART |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.001.000 |
|
Цифровой идентификатор ПО |
0x7D8B0ADE |
Автономное ПО Mida15Tool и Mida15Tool Modbus предназначено для настройки и поверки цифровых датчиков с протоколом обмена Mida и Modbus соответственно.
Автономное ПО CorrectZeroPGAI и CorrectZeroPGAU предназначено для электронной настройки и поверки датчиков с аналоговыми выходными сигналами постоянного тока и напряжения постоянного тока соответственно.
Автономное ПО МИДА-HART-Servs предназначено для электронной настройки и поверки датчиков, поддерживающих HART- протокол.
Конструкция датчика исключает возможность несанкционированного влияния на встроенное ПО датчика и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений давления, МПа 1), 2): - ДИ - ДА - ДВ - ДИВ - ДД |
от 0,001 до 400 от 0,004 до 10 от 0,004 до 0,1 от 0,002 до 2,4 от 0,001 до 1,6 |
|
Нижние пределы измерений давления, МПа: - ДИ - ДА - ДВ - ДИВ - ДД |
0 от 0 до 2,8 3) 0 от -0,002 до -0,1 3) 0 |
|
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений) 3) |
±0,05; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±1,0; ±1,5; ±2,0 5); ±2,5 4)’5) |
|
Вариация выходного сигнала, % (от диапазона измерений), не более - для датчиков с у: ±0,05%; ±0,1%, соответственно; - для датчиков с у: ±0,5; ±1,0 %, с ВПИ от 0,004 до 0,01 МПа и менее 0,004 МПа, соответственно, а также для датчиков с ВПИ 3004) и 4005) МПа с у: ±2% и ±2,5%; - для всех остальных датчиков |
0,03; 0,05 0,2; 0,35 0,1 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, % (от диапазона измерений), на 10 °С (в зависимости от основной приведенной погрешности датчика): ±0,05; ±0,1 ±0,15; ±0,2 ±0,25 ±0,5; ±1,0; ±1,5; ± 2,0; ±2,5 |
0,01; ±0,02, но не более ±0,06 во всём диапазоне рабочих температур; ±0,03, но не более ±0,1 во всём диапазоне рабочих температур; ±0,1, но не более ±0,5 во всём диапазоне рабочих температур |
|
Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 30 до 80 от 84 до 106,7 |
|
Примечания: 1) В соответствии с заказом допускается изготовление датчиков с пределами измерений, выраженных в других единицах измерения давления, допущенных к применению в РФ. 2) Верхние пределы измерений 0,001, 0,0016, 0,0025 МПа только для датчиков ДИ, ДД с цифровыми выходными сигналами. 3) В зависимости от модификации и (или) исполнения, конкретные значения приведены в паспорте. 4) Датчики с верхними пределами измерений давления 300 МПа изготавливаются только с пределами допускаемой основной приведенной погрешности ±2,5 %. 5) Датчики с верхним пределом измерений давления 400 МПа изготавливаются только с пределами допускаемой основной приведенной погрешности ±2,0 и ±2,5 %. | |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Аналоговые выходные сигналы по ГОСТ 26.011-80 |
от 4 до 20 мА от 0 до 5,0 В от 0 до 10,0 В от 0,4 до 2,0 В от 0,5 до 4,5 В от 1,0 до 5,0 В |
|
Цифровые выходные сигналы: - интерфейс - протокол обмена |
UART, RS-485, HART Mida, Modbus, |
Продолжение таблицы 8
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - для датчиков с выходным сигналом от 4 до 20 мА |
от 9 до 24, от 9 до 36 |
|
- для датчиков с выходным сигналом от 0 до 5 В |
от 9 до 24, от 5,1 до 5,5, |
|
от 9 до 27 | |
|
- для датчиков с выходным сигналом от 0 до 10 В |
от 15 до 27, от 12 до 27 |
|
- для датчиков с выходным сигналом от 0,4 до 2 В |
от 3,0 до 5,5, от 9 до 27 |
|
- для датчиков с выходным сигналом от 0,5 до 4,5 В |
от 5,0 до 5,5, от 9 до 27 |
|
- для датчиков с выходным сигналом от 1 до 5 В |
от 9 до 24, от 5,1 до 5,5, |
|
от 9 до 27 | |
|
- для датчиков с выходным сигналом UART/ Mida |
от 3,0 до 3,6; от 4,5 до 12,0 |
|
- для датчиков с выходным сигналом RS-485/Mida |
от 4,5 до 12,0 |
|
- для датчиков с выходным сигналом RS-485/Modbus |
от 3,0 до 12,0 и от 5 до 24 |
|
Потребляемый ток, мА, не более: - для датчиков с выходным сигналом от 4 до 20 мА |
20,2 |
|
- для датчиков с выходным сигналом от 0 до 5 В |
5,0 |
|
- для датчиков с выходным сигналом от 0 до 10 В |
5,0 |
|
- для датчиков с выходным сигналом от 0,4 до 2 В |
2,5 |
|
- для датчиков с выходным сигналом от 0,5 до 4,5 В |
3,0 |
|
- для датчиков с выходным сигналом от 1 до 5 В |
5,0 |
|
- для датчиков с выходным сигналом UART/ Mida |
3,0 |
|
- для датчиков с выходным сигналом RS-485/Mida |
3,5 |
|
- для датчиков с выходным сигналом RS-485/Modbus |
5,0 |
|
Масса, кг, не более |
2,7 |
|
Габаритные размеры (без длины кабеля), не более: - диаметр (ширина для МИДА-ДД-15-2), мм |
100 |
|
- длина, мм |
140 |
|
- высота, мм (для МИДА-ДД-15-2) |
170 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - для датчиков модели МИДА-15-М |
от -40 до +90 1) |
|
- для датчиков модели МИДА-15-Э |
от +10 до +35 |
|
- для остальных моделей датчиков - относительная влажность, %, не более: |
от -40 до +80 |
|
- для исполнения УХЛ 3.1 |
85 |
|
- для исполнения У2 |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
180 000 |
|
Средний срок службы, лет, не менее |
12 |
|
Маркировка взрывозащиты типа «искробезопасная |
PO Ex ia I Ма Х/ |
|
электрическая цепь» |
0Ex ia ПВ T4 Ga Х |
|
Маркировка взрывозащиты типа «взрывонепроницаемая оболочка» |
1Ex db IIC T4 Gb Х |
|
Примечание - 1) Для датчиков МИДА-15-М температура измеряемой среды может достигать 150 °С, а температура окружающего воздуха до минус 55 °С включительно. | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспортов.
КомплектностьКомплектность
Таблица 9 - Комплектность датчиков
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Датчик давления МИДА-15 |
_ |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
Паспорт |
МДВГ.406233.ХХХ ПС |
1 экз. | |
|
Руководство по эксплуатации* |
МДВГ.406233.090 РЭ |
1 экз. |
* Примечание - Допускается комплектовать 1 экз. на 10 датчиков, поставляемых в один адрес
Сведения о методах измерений
приведены в эксплуатационном документе МДВГ.406233.090 РЭ «Датчики давления МИДА-15. Руководство по эксплуатации», раздел 4 «Проверка функционирования, настройка и калибровка датчиков, измерение давления».
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472;
Датчики давления МИДА-15 Технические условия. МДВГ.406233.090 ТУ.
Другие Датчики давления
