Калибраторы давления Метран-520
| Номер в ГРСИ РФ: | 54880-13 |
|---|---|
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Калибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 54880-13 | |||||||||
| Действует | по 25.07.2029 | |||||||||
| Наименование | Калибраторы давления | |||||||||
| Модель | Метран-520 | |||||||||
| Модификации |
TFT |
|||||||||
| Приказы |
№62 от
19.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aeb57ba8-83fe-6052-a608-d12e42508673 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1108 п. 13 от 18.09.2013 |
Производитель / Заявитель
АО «ПГ «Метран», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15; ООО «КМС», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, оф. 30
Россия
Поверка
| Методика поверки / информация о поверке |
16.0101.000.00 МИ с изм. № 1 Государственная система обеспечения единства измерений. Калибраторы давления Метран-520. Методика поверки
(по 18.01.2026)
МП-04-2025-20 Государственная система обеспечения единства измерений. Калибраторы давления Метран-520. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5862
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5770 (98%) |
| Неуспешных поверок (СИ непригодно) | 92 (2 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
54880-13: Описание типа
2025-54880-13.pdf
|
Скачать | 370.7 КБ | |
|
54880-13: Методика поверки
2021-mp54880-13.pdf
Файл устарел
|
Скачать | 6.6 MБ | |
|
54880-13: Описание типа
2025-54880-13-1.pdf
Файл устарел
|
Скачать | 370.7 КБ | |
|
54880-13: Описание типа
2026-54880-13.pdf
Файл устарел
|
Скачать | 318.5 КБ | |
|
54880-13: Методика поверки
2021-mp54880-13-1.pdf
Файл устарел
|
Скачать | 6.6 MБ | |
|
54880-13: Описание типа
2026-54880-13-1.pdf
|
Скачать | 318.5 КБ | |
|
54880-13: Методика поверки
16.0101.000.00 МИ с изм. № 1
2021-mp54880-13-2.pdf
|
Скачать | 6.6 MБ | |
|
54880-13: Методика поверки
МП-04-2025-20
2026-mp54880-13.pdf
|
Скачать | 629.5 КБ |
Описание типа
Назначение
Калибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.
Калибраторы соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденной приказом Росстандарта от 06.12.2019 № 2900, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г.№ 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной приказом Росстандарта от 10.03.2025 № 472, уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091, уровню рабочего эталона 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 № 1520.
Описание
Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518. Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.
Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.
Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.
Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.

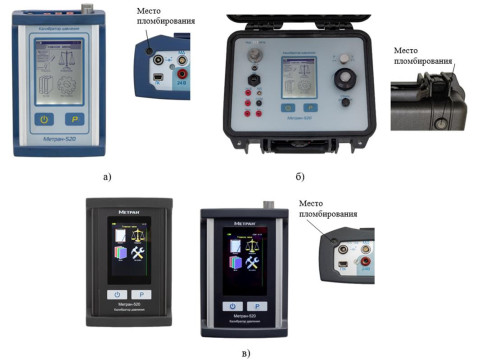

Внешний вид калибраторов и место размещения защитной пломбы представлены на рисунке 1.
Место пломбирования
б)
а)
Место пломбирования
в)

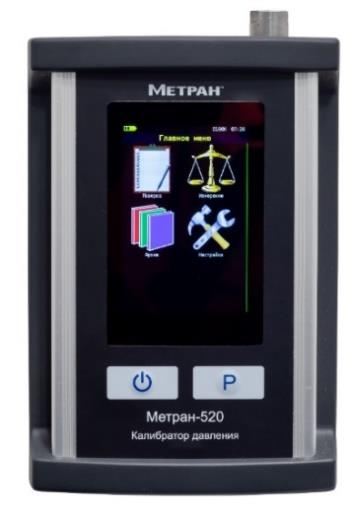

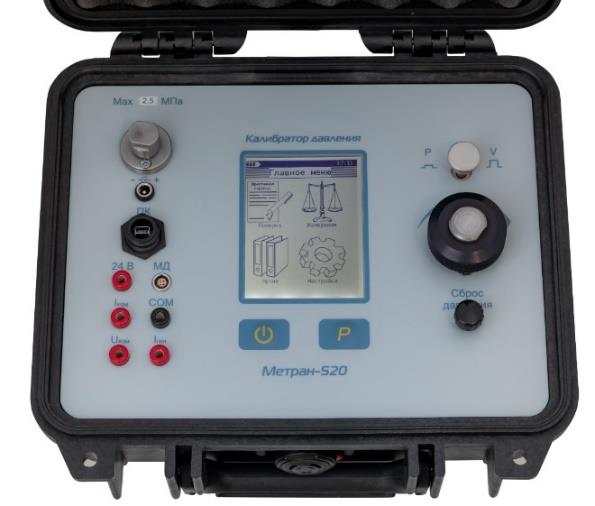

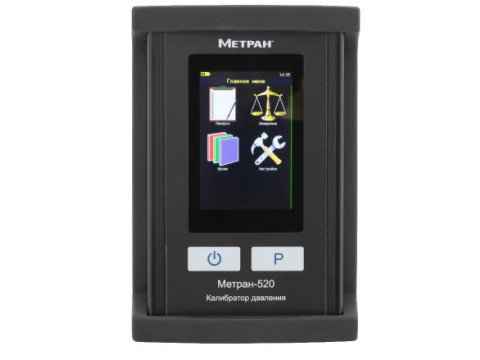

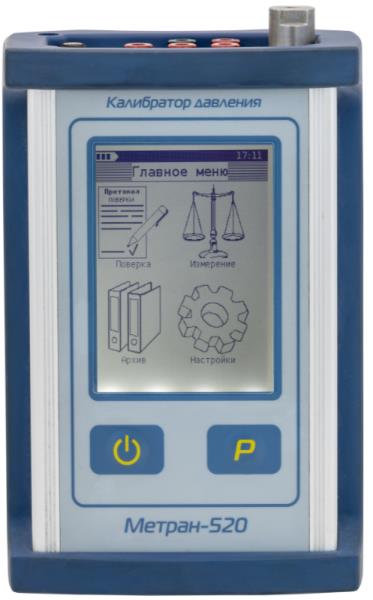

Рисунок 1 - Калибраторы давления Метран-520: а) калибратор портативного исполнения, модификация LCD; б) калибратор кейсового исполнения;
в) калибратор портативного исполнения, модификация TFT
Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.
Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.
Калибратор может работать с внешними модулями давления Метран-518.
При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.
Нанесение знака поверки на калибраторы не предусмотрено.
Допускается изготовление калибраторов с другим цветом корпуса и его элементов.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе калибраторов (рисунок 2). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.
® МЕТРАН' ЕН[ Калибратор давления
МЕТРАН-520
Исл. | |
*1 I Ш-20 □ г.
Сделано в России
@ МЕТРАН [Ц[
Калибратор давления МЕТРАН-520
Исл.
№| | | |.2О
Сделано а России
/Х. ГРУППАКОМПАНИЙ
© # МЕТРАН ЕНЕ
Калибратор давления МЕТРАН-520
Исп | |
№| || | 20| |г.
Сделано в России Изготовлено: ООО «КМС»
ф МЕТРАН ЕН[
Калибратор давления МЕТРАН-520|
№| ~
| 20| |г.
, Сделано в России Изготовлено: ООО «КМС» .
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Калибратор портативного исполнения (модификация LCD) и калибратор кейсо-вого исполнения |
16_0101_200_00 |
1 |
3ED68029 |
CRC32 |
|
Калибратор портативного исполнения (модификация TFT) |
16_0101_400_00 |
не ниже v.2.0.1.1 |
- |
- |
Технические характеристики
Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления___________________________________________________________________
|
Диапазоны измерений давления |
Формы выражения погрешности |
Пределы допускаемой основно] от кода пог |
й погрешности в зависимости решности | ||
|
D |
E |
F |
G | ||
|
от 0 % до 30 % ВПИ включительно |
Y |
±0,012 % ВПИ |
±0,015 % ВПИ |
±0,018 % ВПИ |
±0,03 % ВПИ |
|
от 30 % до 100 % ВПИ |
6 |
±0,04 % ИВ |
±0,05 % ИВ |
±0,06 % ИВ |
±0,1 % ИВ |
|
Примечания 1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гистерезис и повторяемость. 2 ВПИ - верхний предел измерений встроенного модуля давления. 3 ИВ - значение измеряемой величины. 4 y — пределы допускаемой приведенной к ВПИ основной погрешности. 5 6 - пределы допускаемой относительной основной погрешности. 6 Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности. | |||||
Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока__________________
|
Код погрешности |
Наименование |
Пределы допускаемой основной абсолютной погрешности (А) | |
|
1 |
в режиме измерений | ||
|
сила постоянного тока, мА |
±(0,0075 % ИВ+0,0005 мА)* | ||
|
напряжение постоянного тока, В |
от 0 до 5 |
±(0,02 % ИВ+0,0001 В) | |
|
от 0 до 50 |
±(0,04 % ИВ+0,002 В) | ||
|
в режиме воспроизведения | |||
|
сила постоянного тока, мА |
±(0,02 % ИВ+0,001 мА) | ||
|
2 |
в режиме измерений | ||
|
сила постоянного тока, мА |
±(0,015 % ИВ+0,001 мА)* | ||
|
напряжение постоянного тока, В |
от 0 до 5 |
±(0,02 % ИВ+0,0002 В) | |
|
от 0 до 50 |
±(0,04 % ИВ+0,002 В) | ||
|
в режиме воспроизведения | |||
|
сила постоянного тока, мА |
±(0,02 % ИВ+0,001 мА) | ||
|
Примечания: 1 ИВ - значение измеряемой (воспроизводимой) величины. 2 В режиме воспроизведения силы постоянного тока допускается подключать калибраторы по схеме питания от собственного источника тока или по схеме включения в токовую петлю с внешним блоком питания. 3 Калибратор имеет 6 десятичных разрядов индикации. * пределы допускаемой основной абсолютной погрешности в диапазоне температур от плюс 10 °С до плюс 35 °С. | |||
Таблица 4 - Диапазоны измерений давления
|
Код модуля давления |
Предельнодопустимое давление, МПа |
Диапазоны измерений, МПа | ||
|
Калибратор портативного исполнения (модификация LCD) |
Калибратор кейсового исполнения |
Калибратор портативного исполнения (модификация TFT) | ||
|
Встроенные модули давления-разряжения | ||||
|
D16OK |
D16OK |
1 |
0,22 |
от -0,1 до +0,16 |
|
dim |
dim |
2 |
1,4 |
от -0,1 до +1,0 |
|
- |
D2,5M |
- |
3,5 |
от -0,1 до +2,5 |
|
Встроенные модули абсолютного давления | ||||
|
А250К |
А250К |
3 |
0,3 |
от 0 до 0,25 |
|
A1M |
aim |
4 |
1,4 |
от 0 до 1,0 |
|
- |
A2,5M |
- |
3,5 |
от 0 до 2,5 |
|
Примечание Метрологические и технические характеристики внешних модулей давления эталонных Метран-518 при работе в комплекте с Метран-520 в соответствии с описанием типа на модули давления эталонные Метран-518. | ||||
Таблица 5 - Метрологические характеристики калибраторов давления Метран-520
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
Диапазон измерений и воспроизведения силы постоянного тока, мА |
от 0 до 22 | |
|
Диапазоны измерений напряжения постоянного тока, В |
от 0 до 5; от 0 до 50 | |
|
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры плюс 20 °С: - в режиме измерений давления (кроме диапазона температуры окружающей среды (20±2) °С), %; - в режимах измерений напряжения постоянного тока и воспроизведения силы постоянного тока, мА (В) |
±0,5-3; ±0,5-у 1) ±0,5-А | |
|
Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, мА |
±0,5-А | |
|
Рабочие диапазоны встроенного источника создания давления, МПа: D160R, А250К D1MA, А1М D2,5M, А2,5М |
_ |
от -0,08 до +0,16; от -0,08 до +1; от -0,08 до +2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от +18 до +22 от 84 до 106 80 | |
|
Примечание: 1) Пределы допускаемой дополнительной погрешности зависят от диапазона измерения давления: ±0,5^3 для диапазона измерения давления от 0 % до 30 % ВПИ (включительно); ±0,5-у для диапазона измерения давления от 30 % до 100 % ВПИ. | ||
Таблица 6 - Технические характеристики калибраторов давления Метран-520
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
1 |
2 |
3 |
|
Степень защиты от воды и пыли |
IP54 | |
|
Масса калибраторов без внешних источников и модулей давления, кг, не более: калибратор без встроенного модуля давления калибратор со встроенным модулем давления калибратор со встроенными модулем и источником создания давления блок питания присоединительные элементы |
1,1 1,4 2,0 0,3 0,4 |
_ _ 4,5 0,4 0,4 |
|
Габаритные размеры калибратора (длина х ширина х высота), мм, не более |
210x125x75 |
280x250x120 |
|
Условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность воздуха при температуре 35 °С, % |
от -10 до +50 от 84 до 106 до 80 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
8000 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления Метран-520 |
16.0101.200.00 |
* |
* 1 шт. при заказе портативного исполнения, модификация LCD |
|
16.0101.300.00 |
* |
* 1 шт. при заказе кейсового исполнения | |
|
16.0101.400.00 |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT' | |
|
Комплект электрических кабелей для подключения |
- |
1 |
- |
|
Калибратор давления Метран-520 Руководство по эксплуатации |
16.0101.000.00 РЭ |
* |
* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения |
|
Калибратор давления Метран-520 Руководство по эксплуатации |
16.0101.000.00-01 РЭ |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT |
|
Калибратор давления Метран-520 Паспорт |
16.0101.000.00 ПС |
* |
* 1 шт при заказе портативного исполнения, модификация LCD или кейсового исполнения |
|
Калибратор давления Метран-520 Паспорт |
16.0101.000.00-01 ПС |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT |
Сведения о методах измерений
приведены в п.1.4 «Устройство и работа калибратора» документов 16.0101.000.00 РЭ или 16.0101.000.00-01 РЭ «Калибратор давления Метран-520. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1-107 Па»
Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия»
