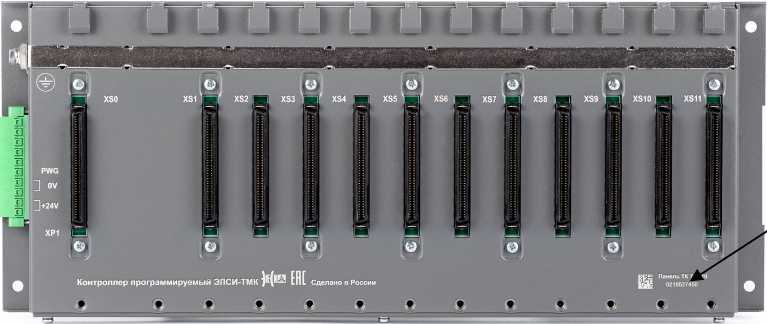

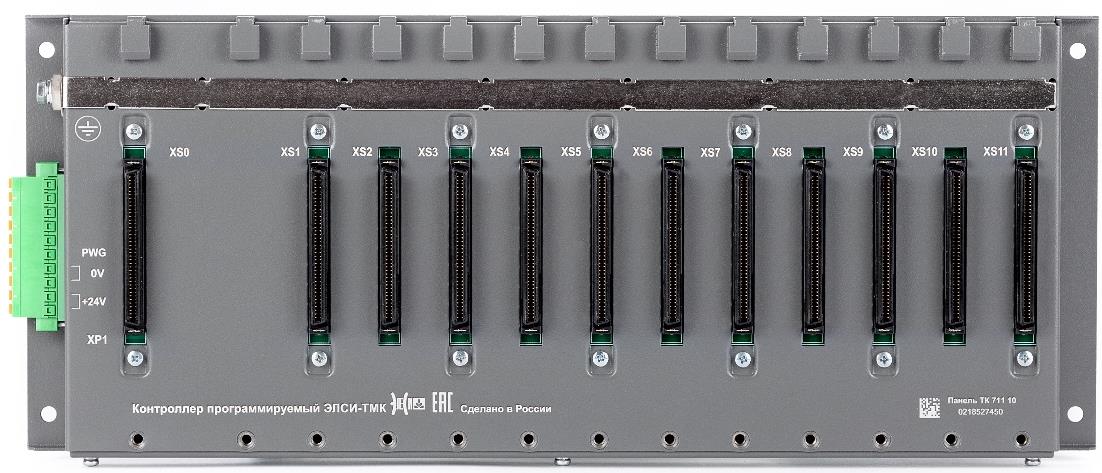

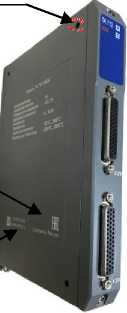

Контроллеры программируемые ЭЛСИ-ТМК

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

A24In (ПО модуля ТА 715 24IDC)

LDS (ПО модулей ТА 734 4IDC, ТА 734 2IDC)

A8IO (ПО модуля ТА 713 8I 8O DC)

ai08 (ПО модуля ТА 712 8IDC)

ai16 (ПО модуля ТА 712 16IDC)

AO8 (ПО модуля ТА 714 8О DC)

ai08 (ПО модуля ТА 716 8IDC)

ai16 (ПО модуля ТА 716 16IDC)

HART4 (ПО модуля ТА 717 4IDC)

HART8 (ПО модуля ТА 717 8IDC)

AI16 (ПО модуля ТА 718 16)

AI24 (ПО модуля ТА 718 24)

1

2

Номер  версии  (идентификационный

номер) ПО

Не ниже A24In_01 и 0.0.1.1 (дата изготовления -до 04.02.2025 г.)

Не ниже 0.0.1.5 (дата изготовления - после 04.02.2025 г.)

(ПО модуля ТА 715 24IDC)

Не ниже LDS_0001 и 0.0.1.4 (дата изготовления - до 04.02.2025 г.)

Не ниже 0.0.1.3 (дата изготовления - после 04.02.2025 г.)

(ПО модулей ТА 734 4IDC, ТА 734 2IDC)

Не ниже A8IO_001 и 0.0.1.0 (дата изготовления - до 04.02.2025 г.)

Не ниже 0.0.1.1 (дата изготовления - после 04.02.2025 г.)

(ПО модуля ТА 713 8I 8O DC)

Не ниже ai08_005 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.)

Не ниже 0.0.1.3 (дата изготовления - после 04.02.2025 г.)

(ПО модуля модуля ТА 712 8IDC)

Не ниже ai08_005 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.)

Не ниже 0.0.1.0 (дата изготовления - после 04.02.2025 г.)

(ПО модуля модуля ТА 712 16IDC)

Не ниже 0.0.1.0 (дата изготовления - до 04.02.2025 г.)

Не ниже 0.0.1.1 (дата изготовления - после 04.02.2025 г.)

(ПО модуля ТА 714 8О DC)

Не ниже ai08_001 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.)

Не ниже 0.0.1.0 (дата изготовления - после 04.02.2025 г.)

(ПО модуля ТА 716 8IDC, ТА 716 16IDC)

Не ниже ai2_001 (дата изготовления - до 04.02.2025 г.)

Не ниже 0.1.0.1 (дата изготовления - после 04.02.2025 г.)

(ПО модуля ТА 717 4IDC, ТА 717 8IDC)

Не ниже 0.0.0.1

(ПО модуля ТА 718 16IDC, ТА 718 24IDC)

Цифровой идентификатор ПО

—

Наименование характеристики

Значение

1

2

Количество гальванически разделенных измерительных каналов:

- для модулей ТА 734 4IDC

4

- для модулей ТА 734 2IDC, ТА 713

2

- для модулей ТА 715

1

- для модулей ТА 717 4IDC

4

- для модулей ТА 717 8IDC

8

- для модулей ТА 712 8IDC

8

- для модулей ТА 712 16IDC

16

- для модулей ТА 716 8IDC

8

- для модулей ТА 716 16IDC

16

- для модулей ТА 718 16IDC

16

- для модулей ТА 718 24IDC

24

Количество входных сигналов: - для модулей ТА 734

1

- для модулей ТА 715

24

- для модулей ТА 713

4

- для модулей ТА 718 16IDC

16

- для модулей ТА 718 24IDC

24

Диапазон измерений напряжения постоянного тока, В: - для модулей ТА 713, ТА 715

-10 до +10

- для модулей ТА 712, ТА 716

от 0 до +10

Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения постоянного тока, %

- для модулей ТА 712, ТА 716

±0,20

- для модулей ТА 713

±0,05

- для модулей ТА 715

±0,10

Пределы допускаемой приведённой погрешности к диапазону измерений напряжения постоянного тока в рабочих условиях эксплуатации, %:

- для модулей ТА 712, ТА 716

±0,20

- для модулей ТА 713

±0,05

- для модулей ТА 715

±0,10

Входное  сопротивление  при  измерении  напряжения

постоянного тока, МОм, не менее

1,0

Диапазоны измерений силы постоянного тока, мА: - I (для модулей ТА 715, ТА 717)

от -5 до +5;

- II (для модулей ТА 717)

от -10 до +10;

- III (для модулей ТА 713, ТА 715, ТА 717)

от - 20 до + 20;

- IV (для модулей ТА 712, ТА 716, ТА 734, ТА 717)

от 0 до + 20;

- V (для модулей ТА 717, ТА 716, ТА 718)

от +4 до +20

- VI (для модулей ТА 717)

от 0 до +5

1

2

Пределы допускаемой основной приведённой погрешности к диапазону измерений силы постоянного тока, %:

- для модулей ТА 712, ТА 716,

±0,20

- для модулей ТА 713, ТА 734

±0,05

- для модулей ТА 715, ТА 717, ТА 718

±0,10

Пределы допускаемой приведённой погрешности к диапазону измерений силы постоянного тока в рабочих условиях эксплуатации, %:

- для модулей ТА 712, ТА 716,

±0,20

- для модулей ТА 713

±0,05

- для модулей ТА 715, ТА 718

±0,10

- для модулей ТА 734

±0,075

Пределы   допускаемой   дополнительной   погрешности

приведённой к диапазону измерений силы постоянного тока от изменения температуры относительно 24°С в рабочих условиях, %/°С:

- для модулей ТА 717

±0,004

Входное сопротивление при измерении силы постоянного тока для диапазонов, кОм: - I

а) для модулей ТА 715

1,000 ± 0,005

б) для модулей ТА 717

от 0,25 до 0,27

- II для модулей ТА 717

- III

от 0,25 до 0,27

а) для модулей ТА 713

0,20 ±0,01

б) для модулей ТА 715

0,25000 ± 0,00125

в) для модулей ТА 717 - IV, V

от 0,25 до 0,27

а) для модулей ТА 716

0,1200 ± 0,0005

б) для модулей ТА 717

-VI

от 0,25 до 0,27

а) для модулей ТА 734

0,110 ± 0,005

б) для модулей ТА 717

от 0,25 до 0,27

Диапазон преобразования входных сигналов с термопар, абсолютной погрешности для модулей ТА 712, Д, °С:

°С, и пределы допускаемой

Термопары

Диапазон преобразования, °С

Д, °С

ТХА (K)

от -200 до +900

±2,0

ТХК (L)

от 0 до +800

±1,5

ТХКн (Е)

от -250 до -100

±6,0

от -100 до +1000

±3,0

ТПП10 (S)

от 0 до +1700

±2,5

ТНН (N)

от -250 до 0

±4,0

от 0 до +1000

±1,5

ТПР (B)

от +250 до +700

±5,0

от +700 до +1800

±2,0

ТЖК (J)

от -200 до +600

±1,0

ТВР (A-1)

от 0 до +2500

±2,5

ТПП13 (R)

от 0 до +1600

±2,5

Диапазон преобразования входных сигналов с термопреобразователей сопротивления, °С, и пределы допускаемой приведенной погрешности для модулей ТА 712, у, %:

Термопреобразователи сопротивления

Диапазон преобразования, °С

Y, %

ТСМ 50М

(а = 0,00428 °С-1)

от -50 до +150

±0,5

ТСМ 100М, 500M

±0,4

ТСП 50П

(а = 0,00391 °С-1)

от -50 до +500

±0,5

ТСП 100П, 500П, 1000П

±0,4

Pt50

(а = 0,00385 °С-1)

от -50 до +500

±0,5

Pt100

±0,4

ТСН 100H, 500H, 1000H

(а = 0,00617 °С-1)

от -50 до +150

±0,4

Дискретность преобразования входного сигнала для диапазона от 0 до 10,00 В не более мВ:

- для модулей ТА 715

- для модулей ТА 734

- для модулей ТА 713

- для модулей ТА 712, ТА 716

3

не нормируется

0,4

5,0

Дискретность преобразования входного напряжения, для диапазона от 0 до 20 мА, не более мА:

- для модулей ТА 717

0,01

Коэффициент подавления помехи нормального вида, дБ, не менее:

- для модулей ТА 715, ТА 713, ТА 712

- для модулей ТА 734, ТА 716, ТА 717

40

не нормируется

Коэффициент подавления помехи общего вида, дБ,не менее:

- для модулей ТА 715

- для модулей ТА 734, ТА 713, ТА 717

- для модулей ТА 716

92

90

65

Коэффициент подавления синфазного сигнала для модулей ТА 734 для напряжения постоянного тока, дБ, не менее

80

1

2

Напряжение гальванического разделения (эффективное значение), В:

- между входами

- между входами и корпусом контроллера

500

500

Время измерений, с, не более:

-  для модулей ТА 715, ТА 734

- для модулей ТА 717

- для модулей ТА 713

10

0,52 6

Количество    гальванически    разделенных    каналов

формирования для модуля ТА 713

2

Количество выходных сигналов в канале модулей ТА 713

4

Диапазон формирования выходного сигнала на напряжения постоянного тока для модулей ТА 713, ТА 714, В

от - 10 до +10

Диапазон формирования выходного сигнала силы постоянного тока для модулей ТА 713, ТА 714, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных сигналов, %:

- для модулей ТА 713 (силы и напряжения

постоянного тока)

- для модулей ТА 714 (силы постоянного тока)

- для модулей ТА 714 (напряжения постоянного тока)

±0,10

±0,20

±0,30

Пределы допускаемой приведенной погрешности к диапазону формирования выходных сигналов силы и напряжения постоянного тока в рабочих условиях эксплуатации, %

- для модулей ТА 713

- для модулей ТА 714

±0,15

±0,20

Допустимое сопротивление нагрузки для модулей ТА 713 и ТА 714 при формировании выходного сигнала кОм:

- напряжения постоянного тока, не менее

- силы постоянного тока, не более

2,00

0,75

Дискретность формирования выходных сигналов напряжения постоянного тока для модулей ТА 713, мВ, не более

2,0

Дискретность  формирования выходных сигналов силы

постоянного тока для модулей ТА 713, мкА,не более

2,0

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В

220±44

50±1

24±4

Потребляемая мощность, IT А, не более:

- с количеством модулей не более шести, при питании от сети постоянного (переменного) тока

- с количеством модулей не более десяти, при питании от сети постоянного (переменного) тока

70

90

1

2

Значение допустимой перегрузки по входам:

- для модулей ТА 715, ТА 716, ТА 717, %, не менее

- для модулей ТА 734, ТА 713, %, не менее

50

300

Рабочие условия эксплуатации контроллеров:

- диапазон температуры окружающего воздуха, °С

- относительная влажность воздуха при температуре +40 °С, %

- атмосферное давление, кПа

от 0 до +60

от 40 до 95

от 84 до 106

Средний срок службы, лет, не менее

20

Среднее время наработки на отказ, ч, не менее

90000

Среднее время восстановления, ч, не более

0,5

Наименование

Обозначение

Количество

Контроллер программируемый ЭЛСИ-ТМК

—

1 шт.1)

Кабель проверочный 2)

ИФУГ.468353.ХХХ2)

—

Комплект  эксплуатационных  документов

согласно   ведомости   эксплуатационных

документов

ПСЕА.421243.102ВЭ

1 комплект3)

Копия сертификата соответствия

-

1 экз.

Копия свидетельства об утверждении типа средств измерений

-

1 экз.

Комплект ЗИП4)

—

1 комплект4)

Упаковка

-

1комплект

Примечания:

1) исполнение согласно карте заказа;

2) поставляется на партию изделий в количестве согласно заказу, от выбранного модуля;

3) в электронном виде на официальном сайте Изготовителя;

4) комплект ЗИП образуется из комплекта ЗИП модулей контроллера.

в зависимости
