Счетчики электрической энергии трехфазные многофункциональные "МИРТЕК-32-РУ"

Назначение

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-РУ» (далее по тексту - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3»,

индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

©     @ @ ® ® ® © ® ®  @  @ @

МИРТЕК-32-РУ-ХХХ- Х   ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ-Х

Шт „„ „

Тип счетчика

© Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

W37 - для установки на щиток, модификация 7

D31 - для установки на DIN-рейку, модификация 1

D33 - для установки на DIN-рейку, модификация 3

D34 - для установки на DIN-рейку, модификация 4

D35 - для установки на DIN-рейку, модификация 5

D37 - для установки на DIN-рейку, модификация 7

SP31 - для установки на опору ЛЭП, модификация 1

SP37 - для установки на опору ЛЭП, модификация 7

@ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика

@ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A0.5AR0.5 - класс точности 0,5 по активной энергии и класс точности 0,5 по реактивной энергии

A0.5AR1 - класс точности 0,5 по активной энергии и класс точности 1 по ГОСТ 31819.23 A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23

A0.5R0.5 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии

A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R0.5 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии

A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В

@ Номинальный (базовый) ток

1 - 1 А

5 - 5 А

10 - 10 А

© Максимальный ток

10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

® Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали ® Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует @ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена @ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

W/n - дополнительный датчик для фиксации воздействия на счетчик, где n - номер модификации датчика (для модификации 1 номер допускается не указывать)

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют @ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

F2 - температура окружающей среды от - 50 до 85 °С

F3 - температура окружающей среды от - 55 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных (МИРТ, МИРТЕК, СПОДЭС, ПИРС и т.д.), модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

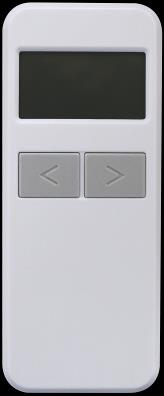

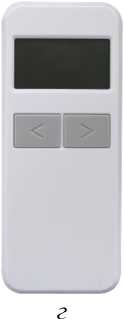

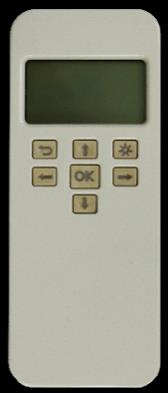

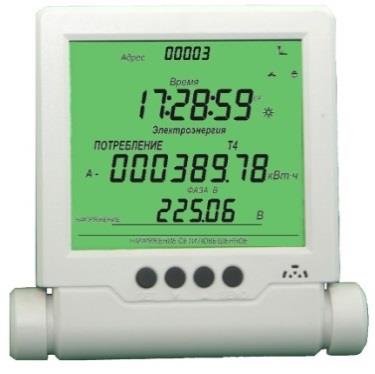

В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «B», оснащены:

- датчиком магнитного поля;

- реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

- подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

- измерением параметров качества электрической энергии;

- оптопортом;

- электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «B» или «K», оснащены встроенным контактором и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «B» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно

по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно

по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение и вычисление следующих параметров:

- фазных напряжений;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- тока нейтрали (только счетчики с символом «N» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности по каждой фазе;

- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе.

Счетчики, у которых в условном обозначении присутствует символ «B» дополнительно обеспечивают измерение и вычисление следующих параметров:

- фазных напряжений;

- линейных напряжений;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- тока нейтрали (только счетчики с символом «N» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности по каждой фазе;

- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе;

- длительности провала напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- длительности перенапряжения;

- длительности прерывания напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- остаточного напряжения провала напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- максимального значения перенапряжения;

- коэффициента несимметрии напряжения по обратной последовательности;

- коэффициента несимметрии напряжения по нулевой последовательности.

Для параметров положительного и отрицательного отклонения напряжения, отклонения частоты выполняется оценка соответствия нормам указанным в ГОСТ 32144-2013

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65000);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки, в виде оттиска поверительного клейма, наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 11. Общий вид дистанционного индикаторного устройства приведен на рисунке 12.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

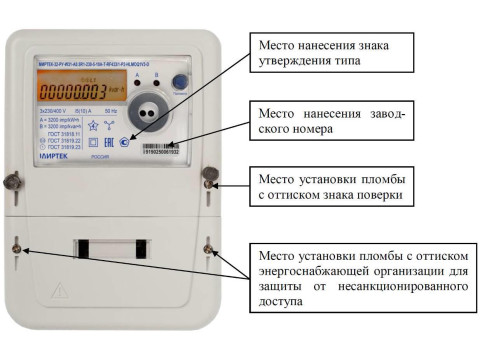

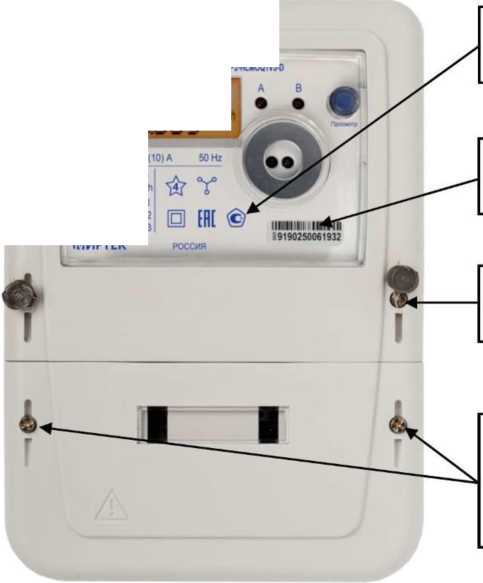

Рисунок 1 - Общий вид счетчика в корпусе типа W31

\

ГОСТ 31616.11 1б(М|А|ЯИ1'

1ЛИРТЕК

©ГОСТ 3111» 22 ф гост mn 23

>3200 iMpAwwh

Hill I li Illi Nil III ’ ООО.МИРТЕК. 101682176^15 РОССИЯ

3x234*400 V

3200 > CTpAWh

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

ДОСТУП О

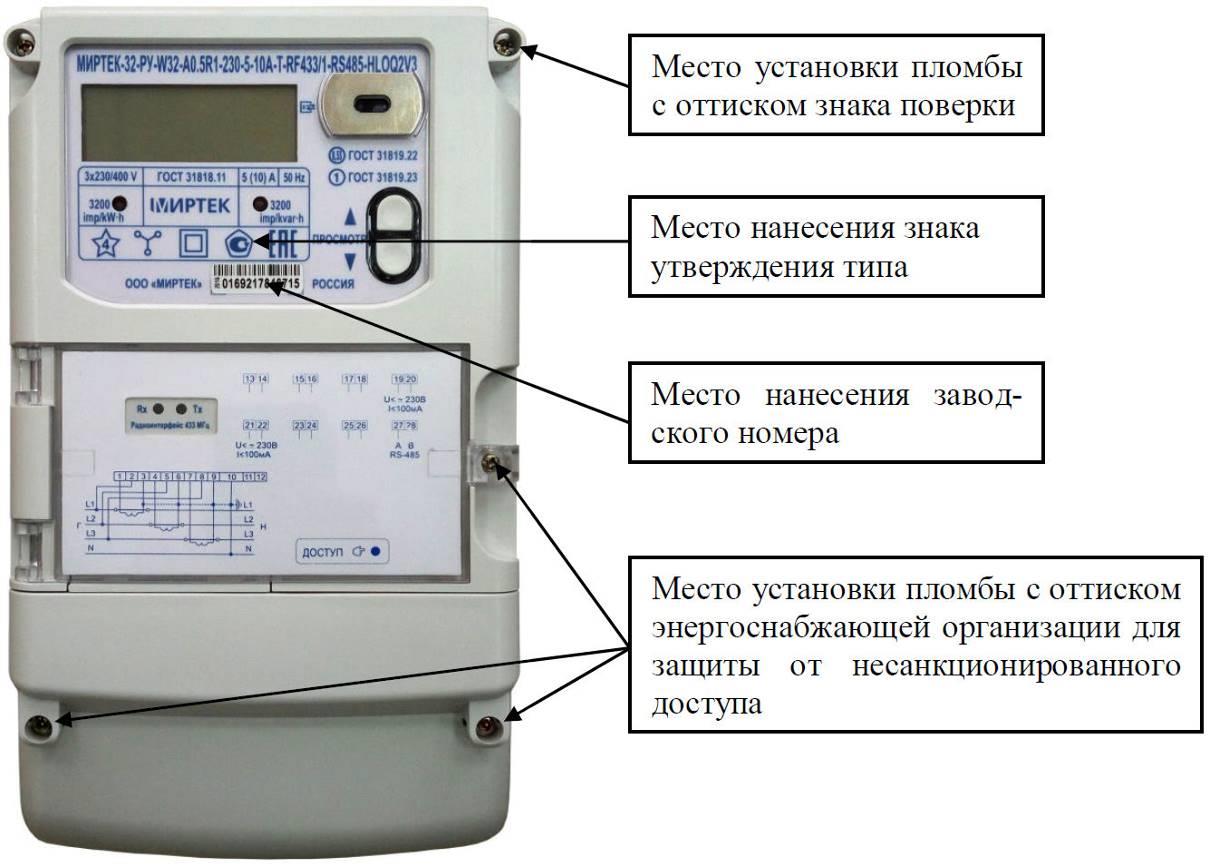

Рисунок 2 - Общий вид счетчика в корпусе типа W32

Hill I II III Mil III         ’

е 0169217IW25 РОССИЯ

©ГОСТ 31919 22 фгост 3191923

ГОСТ 31911.11 |5(1в)А[»мГ 1ЛИРТЕК

3x2303400 V

3200 > implfcWh

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

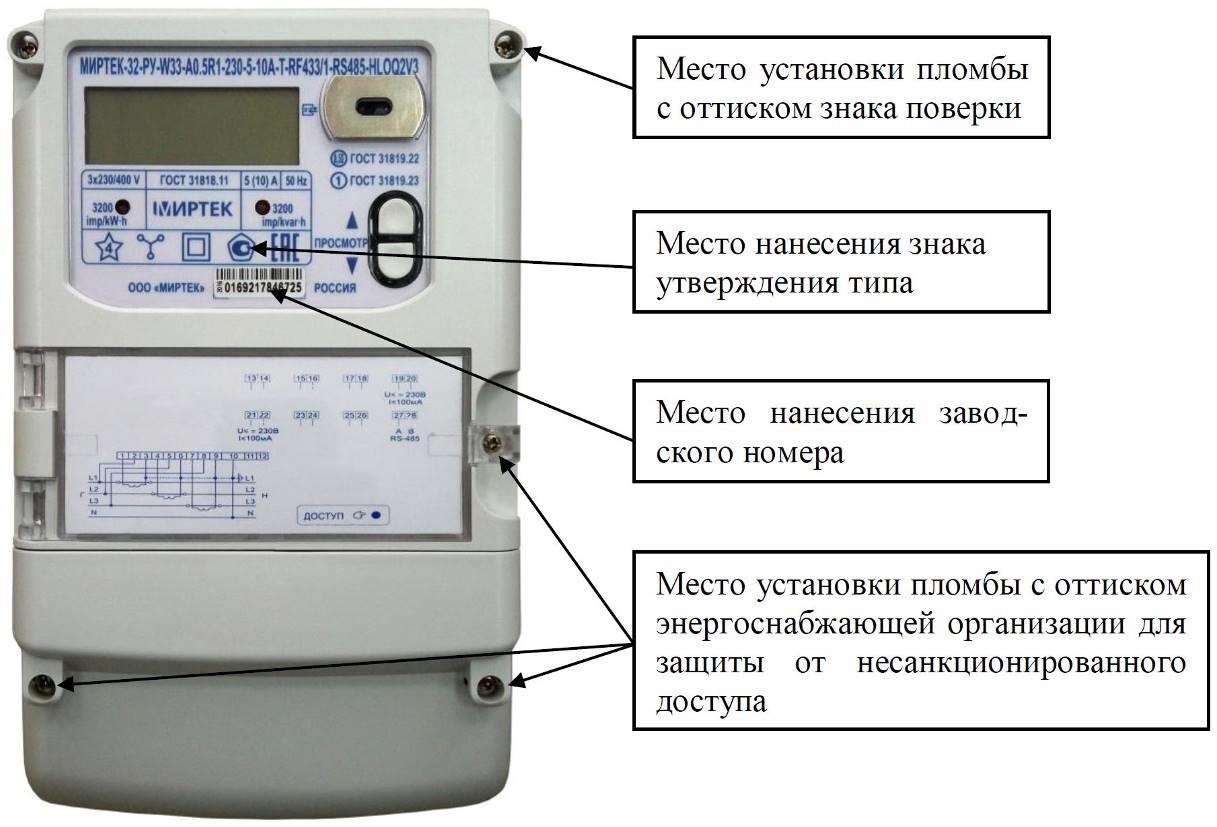

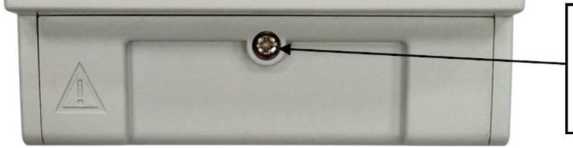

Рисунок 3 - Общий вид счетчика в корпусе типа W33

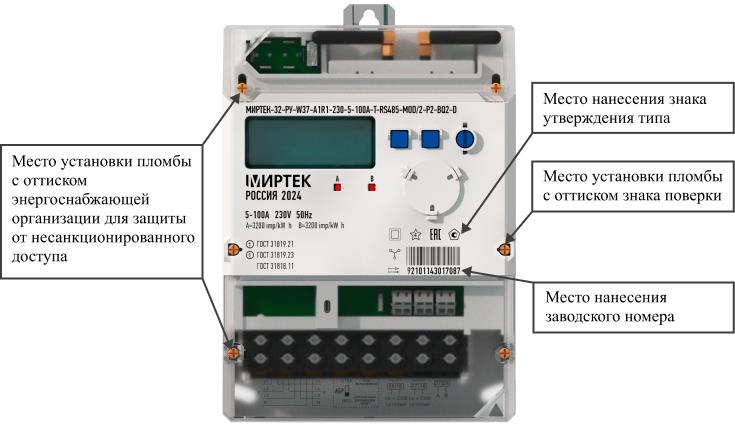

Рисунок 4 - Общий вид счетчика в корпусе типа W37

!-32-P»D31-*lR123a-5-60A-S-RF433H-LM0Q2V3

ЛРСМ

ГОСТ ЗИП.11

^[Я[ »“* 312М/4ШХ

ГОСТ 31PWJ

• 3200 С

ООО "MMFTEK-            F

11,1121'111111 IlliIJIIIIIIIIIII1111

0169217846713

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском

знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

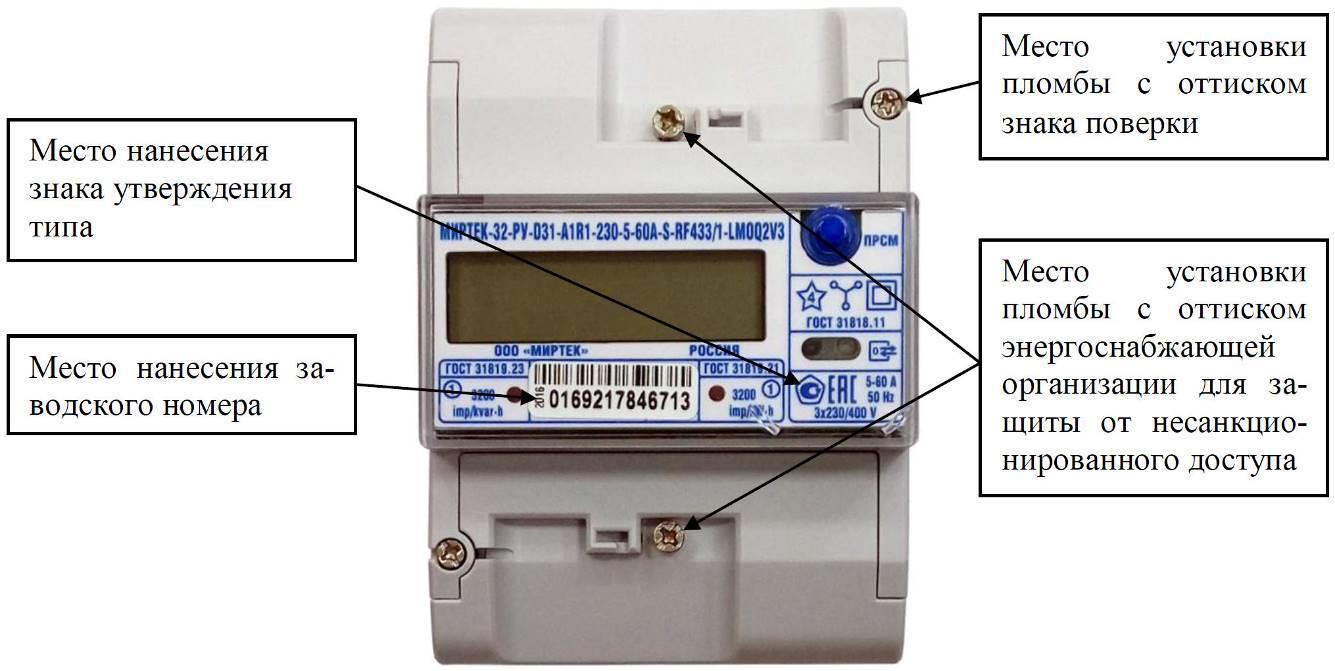

Рисунок 5 - Общий вид счетчика в корпусе типа D31

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

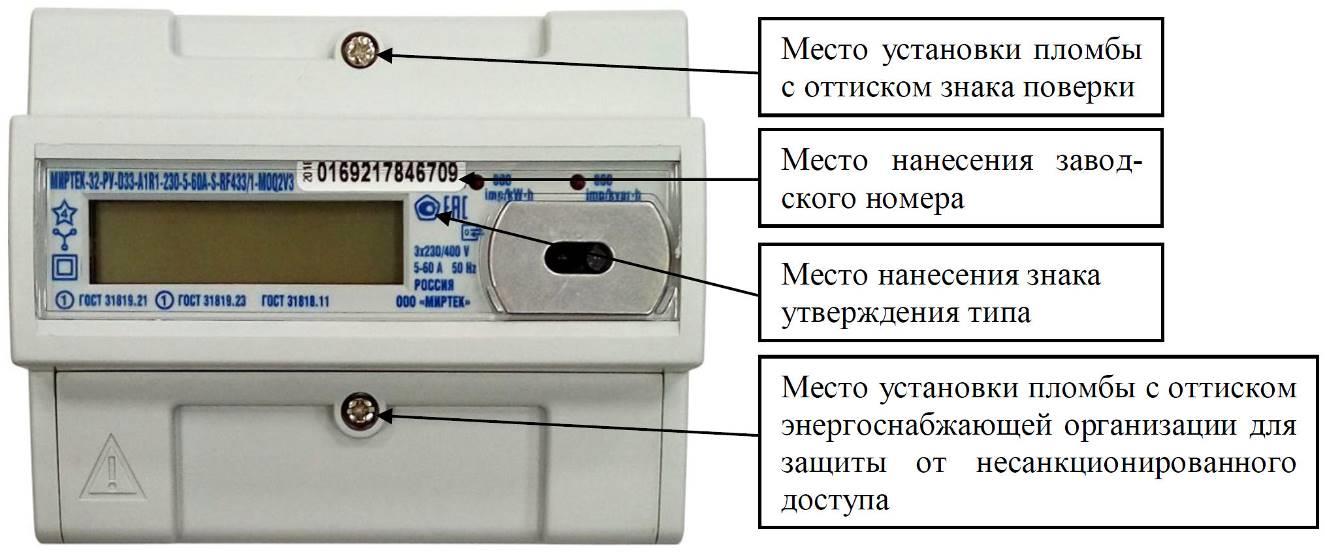

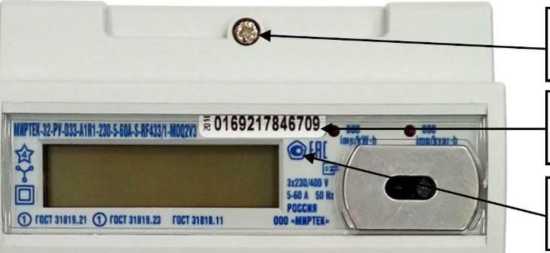

Рисунок 6 - Общий вид счетчика в корпусе типа D33

I-32-Py-034-A1R1-230-5-6M-$-RF433n-lM002V3

IPCM

МИРТЕК

ГОСТ 31119.23

lllllll III IIIIIIIIIIII11111'^^ № 0169217846712

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском

знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

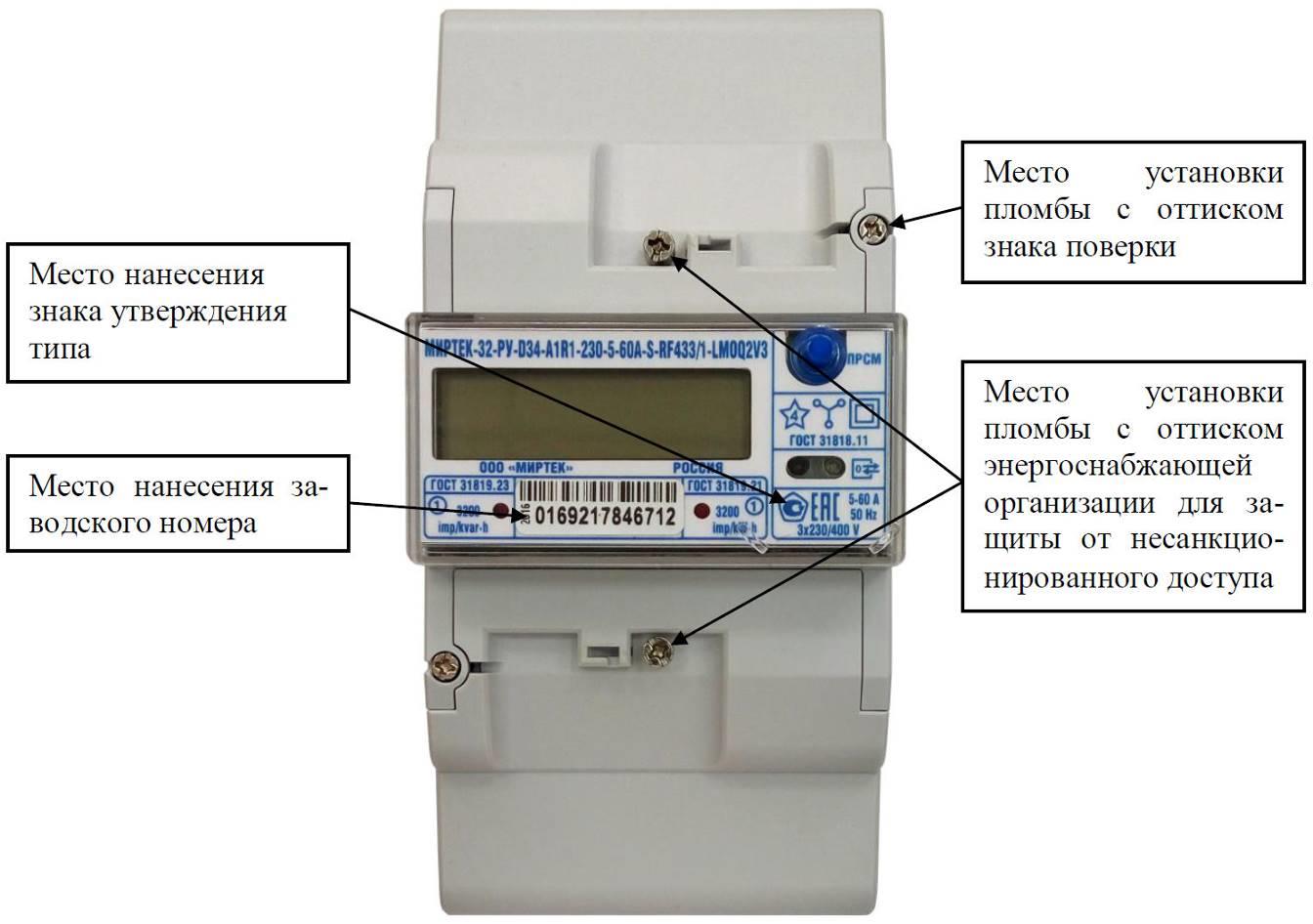

Рисунок 7 - Общий вид счетчика в корпусе типа D34

IIHWIIIIIIIMIIIIf 501Ь0103031266

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

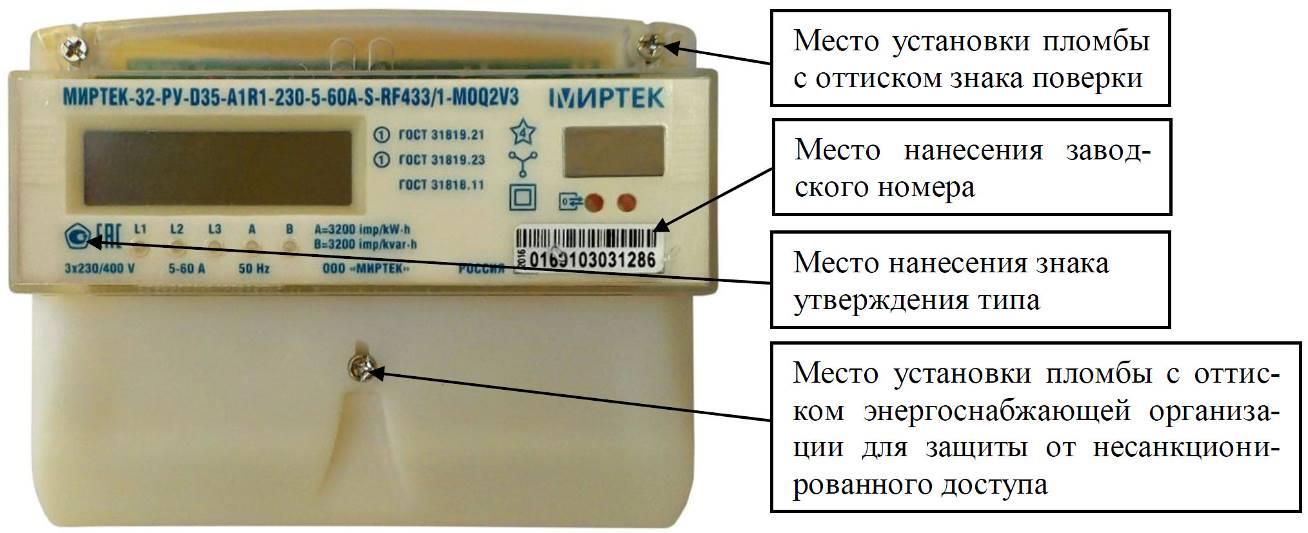

МИРТЕК-32-РУ-035-А1R1 230-5 60A-S-RF433/1-M0Q2V3   IЛ И PT Е К

© гост 31111.21 ММ

I ф ГОСТ 31819 23                  ~ л

Г0С1 3181b ы г—.

(ЛСОГ ч 12   13   *   ■ IU3200 K4U3W >

-------- 3.3200 31230/600«     3 60» SO Hl ООО -MHFTE3

Рисунок 8 - Общий вид счетчика в корпусе типа D35

Место установки пломбыс оттиском энергоснабжающей организации для защиты от несанкционированного доступа

MHPTEK-32-Py-D37-A1R1-230-5-100A-T-RS485-P2-HKLMOQ2V3-O

А=1600 impflcW-h ГОСТ 31818.11 8=1600 imp/kvarh

“ 7 3x230/400 V 5-100 A 50 Hz ® ГОСТ 31819.21 ©ГОСТАМ

1ЙИРТЕК

РОССИЯ /

Место установки пломбыс оттиском знака проверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

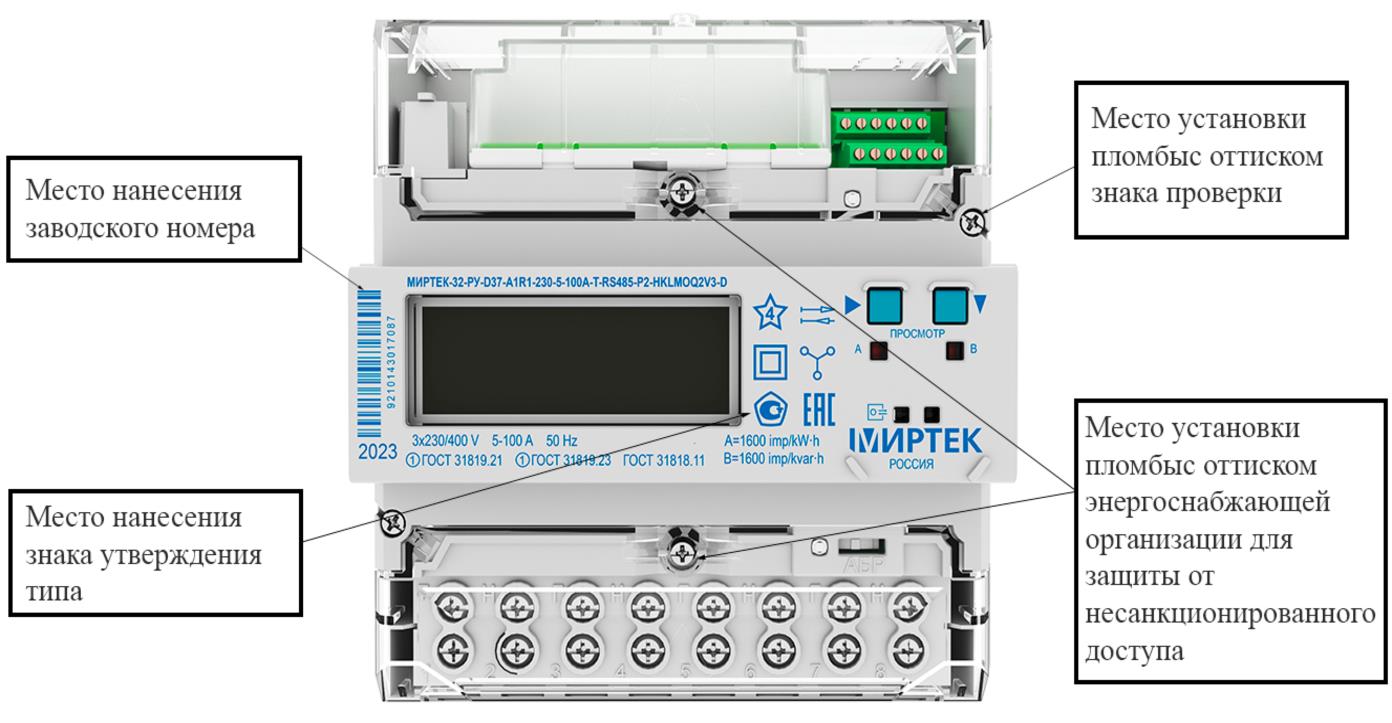

Рисунок 9 - Общий вид счетчика в корпусе типа D37

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

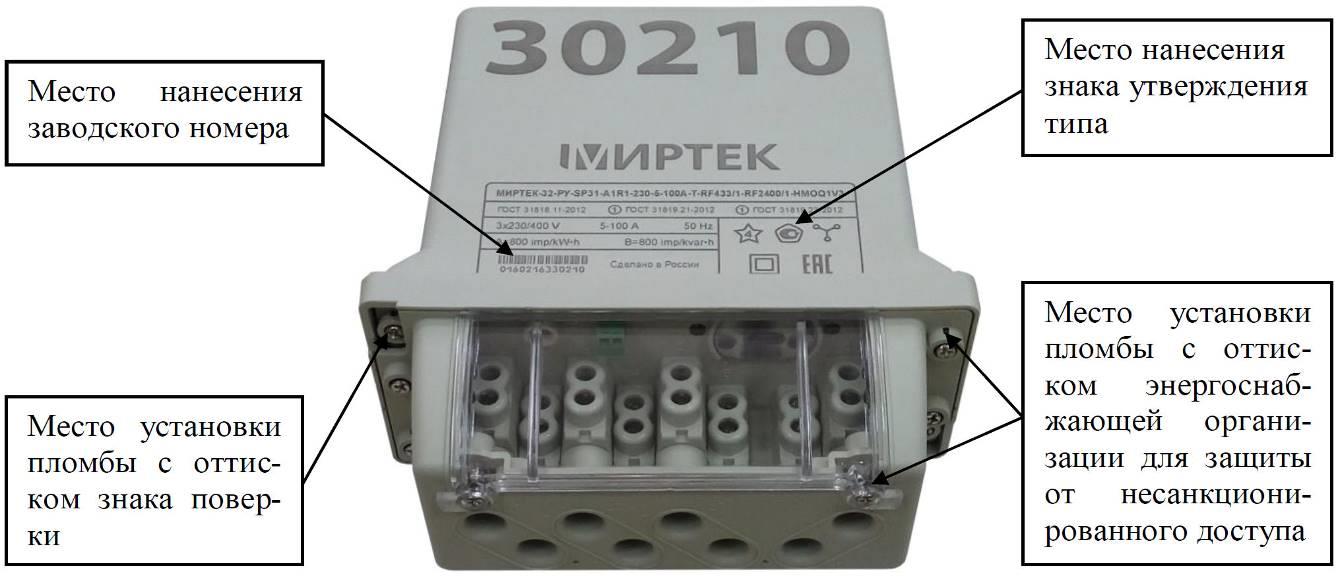

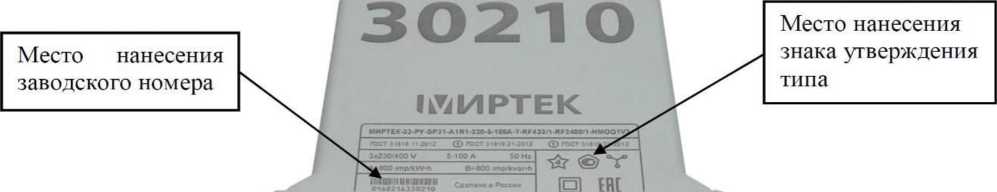

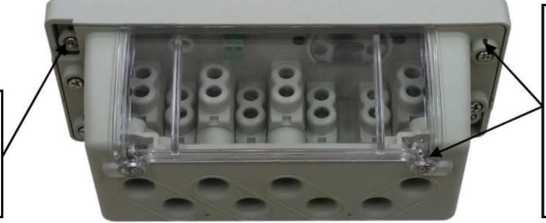

Рисунок 10 - Общий вид счетчика в корпусе типа SP31

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

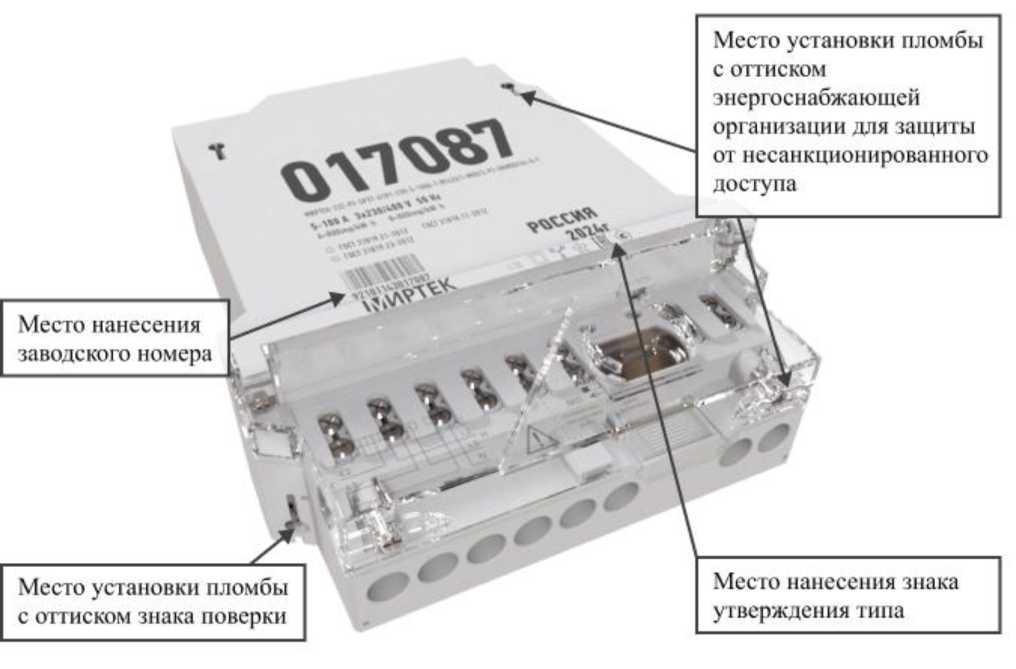

Рисунок 11 - Общий вид счетчика в корпусе типа SP37

•V, 00003

Эл«‘трс»чргия 'ТРЕБЛЕШЕ          Т4

ПППЗОО ~1О UUUJOJ. IO

РРЧПИ я

а

Wiiiijjbiuwuj JJ0-00-0000 00.00.0u.0o ‘COSfHikW-hAkvar-h

б

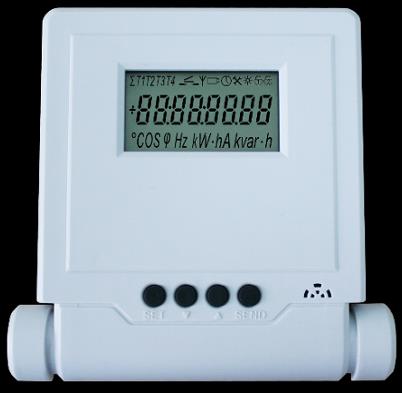

Рисунок 12 - Общий вид дистанционного индикаторного устройства

в

г

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

аблица 1 - Идентификационные данные ПО счетчиков

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

аблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «B» или «M» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения, точность вычисления линейных напряжений зависит от точности измерения напряжения, точность вычисления остаточного напряжения провала напряжения зависит от точности измерения напряжения, точность вычисления максимального значения перенапряжения зависит от точности измерения напряжения, точность вычисления коэффициента несимметрии напряжения по обратной последовательности зависит от точности измерения напряжения, точность вычисления коэффициента несимметрии напряжения по нулевой последовательности зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

аблица 5 - Метрологические характеристики

аблица 6 - Технические характеристики

аблица 7 - Показатели надежности

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 8.

аблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.048РЭ.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30.

Методы испытаний и измерений. Методы измерений качества электрической энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

Приказ Росстандарта от 10.09.2025 № 1932 «Об утверждении государственной

поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 26.09.2022 №2360 «Об утверждении государственной

поверочной схемы для средств измерений времени и частоты»

МИРТ.411152.048ТУ     Счетчики    электрической    энергии    трехфазные

многофункциональные «МИРТЕК-32-РУ». Технические условия
