Описание типа
Назначение
Расходомеры-счётчики электромагнитные OPTIFLUX предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Описание
Принцип работы расходомеров-счетчиков электромагнитных OPTIFLUX
(далее расходомеры) основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных сигналов. Расходомеры имеют возможность работы в прямом и обратном направлениях потока.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Первичные преобразователи расхода представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Первичные преобразователи расхода имеют следующие модификации:
OPTIFLUX серии 2000 имеют фланцевый тип соединения, футеровку
из: полипропилена (PP), твердой резины (HR), перфторалкоксидного полимера (PFA),
полиолефина (РО)и др.
OPTIFLUX серии 4000 имеют фланцевый тип соединения, футеровку из: политетрафторэтилена (PTFE), этилентетрафторэтилена (ETFE), перфторалкоксидного
полимера (PFA), полиуретана (PU), твёрдой резины (HR) и др.
OPTIFLUX серии 5000 имеют фланцевый или без фланцевый тип соединения, футеровку из керамики и др.
OPTIFLUX серии 9000 - имеют фланцевый тип соединения, футеровку
из: политетрафторэтилена (PTFE), этилентетрафторэтилена (ETFE), перфторалкоксидного
полимера (PFA), полиуретана (PU), твёрдой резины (HR) и др.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода расходомеров-счетчиков.
Преобразователи сигналов подключаются по четырехпроводной схеме, имеют
функции диагностики и выпускаются в следующих модификациях:
IFC 050 - выходы: токовый, импульсный (или частотный или выход состояния),
интерфейсы HART, RS 485 MODBUS;
IFC 090 - выходы: токовый, импульсный (или частотный или выход состояния),
интерфейсы HART, RS 485 MODBUS;
IFC 100 - выходы: токовый, импульсный (или частотный), выход состояния,
интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus;
IFC 300 - выходы: токовый, импульсный (или частотный), выход состояния, вход управления, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, PROFINET.
Расходомеры выпускаются в следующих исполнениях:
С (К - для преобразователей сигналов IFC 090) - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем;
F - раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;
W - раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;
R - раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем
Схема обозначения модификаций расходомеров:
OPTIFLUX X YYY Z
Исполнение расходомеров (С, К, F, W, R)
Обозначение преобразователя сигналов (050 - IFC050, 090 -IFC090, 100 - IFC100, 300 - IFC 300)
Обозначение первичного преобразователя (2 - 2000,
4 - 4000, 5 - 5000, 9 - 9000)
В зависимости от условий применения и требуемых характеристик расходомера, первичные преобразователи расхода комбинируются с различными преобразователями сигналов.
Цвет окраски расходомеров может быть различным.
Общий вид преобразователей сигналов представлен на рисунке 1.
Общий вид первичных преобразователей (раздельное исполнение) представлен на рисунке 2.
Общий вид расходомеров (компактное исполнение) представлен на рисунке 3.
Серийный номер, наносятся типографическим методом в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.
Нанесение знака поверки на расходомеры не предусмотрено.
Знак утверждения типа наносится типографическим методом на маркировочные таблички. Внешний вид маркировочной таблички представлен на рисунке 7.
Расходомеры пломбируются по требованию заказчика. Пломбировка может
проводиться на месте эксплуатации.
Для защиты метрологических параметров расходомеров OPTIFLUX x300 C/F в шину GDC дисплея преобразователя сигналов устанавливается перемычка на два контакта, расположенных слева вверху.
Для предотвращения несанкционированного вскрытия, преобразователи сигналов IFC300 (рисунок 4), а также клеммные коробки первичных преобразователей расхода для раздельного исполнения пломбируются с помощью установки пломбы на ограничителе (рисунок 5). Преобразователи сигналов IFC300 W защищаются специальной наклейкой, которая разрушается при попытке вскрытия (рисунок 5).
Для раздельного исполнения прибора, защита электроники в клеммных коробках первичного преобразователя расхода и преобразователя сигналов от вскрытия обеспечивается с помощью специальных наклеек (рисунок 6).
а) IFC 050
б) IFC 090
в) IFC 100
г) IFC 300

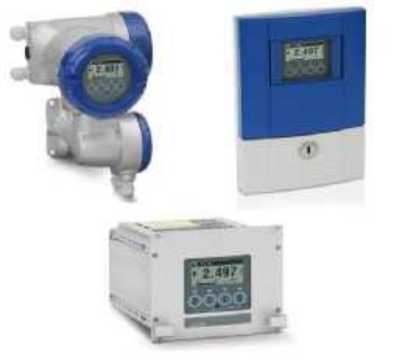

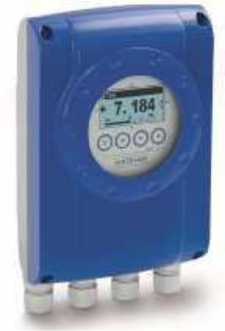

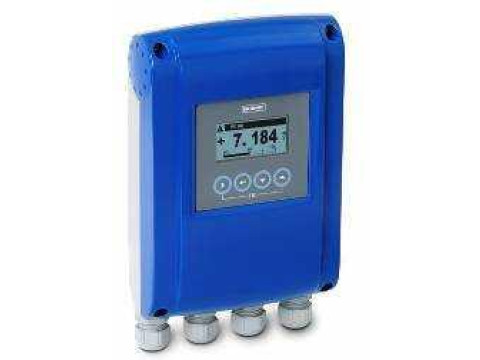

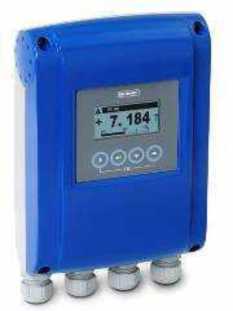

Рисунок 1 - Общий вид преобразователей сигналов
б) OPTIFLUX 4000F
г) OPTIFLUX 5000F (фланцевый тип присоединения)
в) OPTIFLUX 5000F (бесфланцевый тип присоединения)

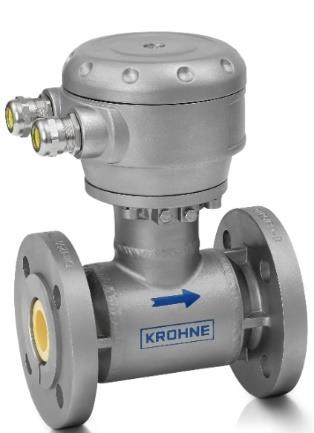

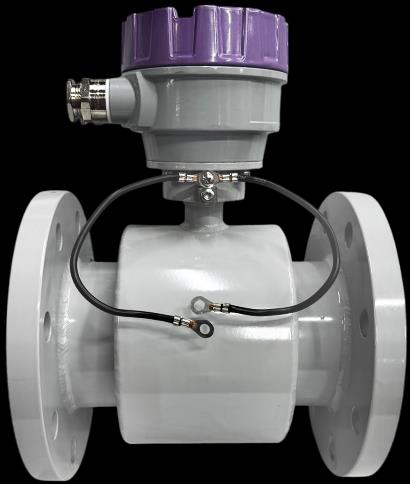

Рисунок 2 - Общий вид первичных преобразователей (раздельное исполнение)
а) OPTIFLUX 2000F
в) OPTIFLUX 9000F
а) OPTIFLUX 2050C
б) OPTIFLUX 4100C
в) OPTIFLUX 4300C
д) OPTIFLUX 5300C (фланцевый тип присоединения)
е) OPTIFLUX 9090К
г) OPTIFLUX 5300C (бесфланцевый тип присоединения)

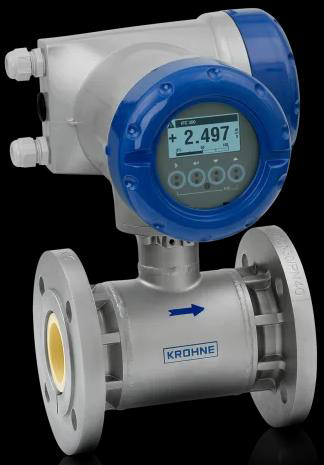

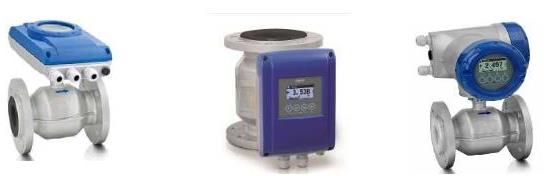

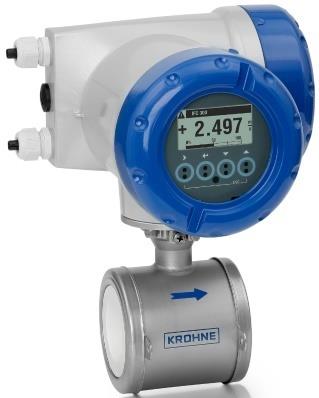

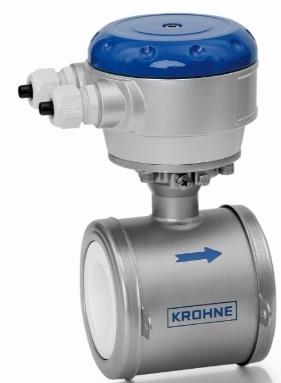

Рисунок 3 - Общий вид расходомеров (компактное исполнение)

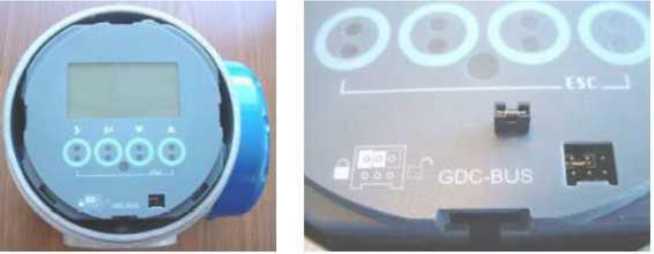

Рисунок 4 - Дисплей преобразователя сигналов IFC300 C/F. Защита от несанкционированного доступа

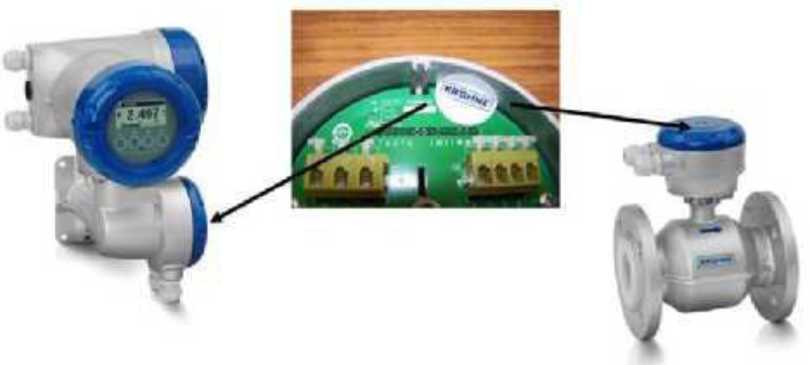

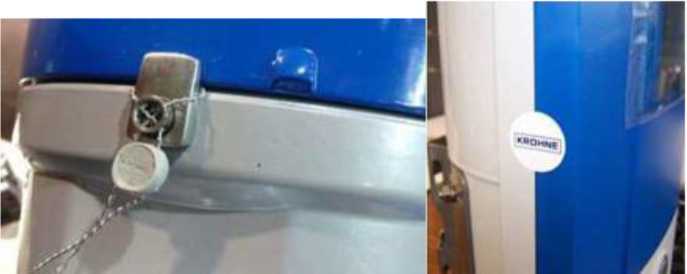

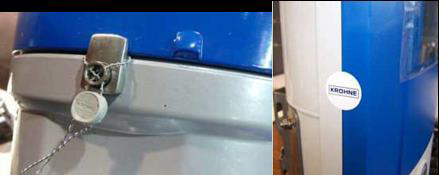

Рисунок 5 - Защита преобразователей сигналов IFC300 C/F/W и клеммной коробки ППР от вскрытия
Рисунок 6 - Защита от извлечения электроники в клеммных коробках ППР и преобразователя сигналов
Место нанесения серийногономера
Место нанесения знака утверждения типа
ООО аКРОНЕ-Автоматика», Россия, Самара
ООО «КРОНЕ-Автоматмка»,
Россия Самара
Пмв6р»омт*ль расхода п«раичный OPT1FLUI 9000
С«о ьи ass ON Ява РНяяя гр
Частота возбуждения:
Версия электроники: ###
Характеристики электрического подключения;
Материал футеровки’ ###
Pp«6i=### МПа Tp*ei=JW#'C Pi»62= tt#tt МПа Tp»02=tWC Ркп= Ш МПа Т«п= МЯ 'С
Тад № ##*

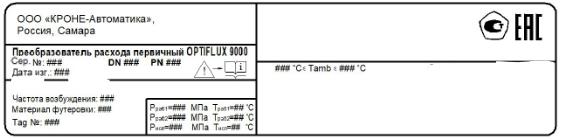

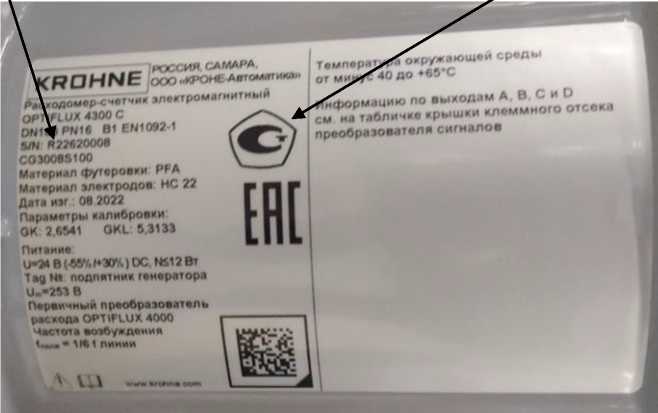

Рисунок 7 - Внешний вид маркировочной таблички
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции расчета скорости потока, объёмного и массового расхода; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация преобразователя сигналов |
IFC050, IFC100, IFC300 |
IFC090 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.0.0 |
11.1.ХХ |
|
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
- «высокий» при пломбировке преобразователя сигналов;
- «средний» без пломбировки преобразователя сигналов.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики расходомеров OPTIFLUX 2050C/W,
OPTIFLUX 4050C/W, OPTIFLUX 4100C/W, OPTIFLUX 2100C/W, OPTIFLUX 2300C/F/W/R, OPTIFLUX 4300C/F/W/R, OPTIFLUX 9090K/F
|
Модификация расходомера |
Номинальный диаметр, DN |
Пределы допускаемой относительной погрешности измерений расхода и объема, % |
Vmin, м/с при погрешности измерения не более 2 % |
Vmin, м/с при погрешности измерения не более 5 % |
|
OPTIFLUX 2050C/W |
от 25 до 1200 |
±(0,5 + 0,1/v)1) |
0,067 (0,086)3) |
0,023 (0,032)3) |
|
OPTIFLUX 4050C/W |
от 10 до1200 | |||
|
OPTIFLUX 4100C/W |
от 2,5 до 6 |
±(0,4 + 0,1/v) |
0,063 |
0,022 |
|
OPTIFLUX 2100C/W |
от 25 до 1200 |
±(0,3 + 0,1/v)2) |
0,059 (0,083)4) |
0,021 (0,031)4) |
|
OPTIFLUX 4100C/W |
от 10 до 1200 | |||
|
OPTIFLUX 9090K/F |
от 10 до 1600 |
±(0,3 + 0,1/v)5) |
- |
- |
|
OPTIFLUX 2300C/F/W/R |
от 25 до 1600 |
±(0,2 + 0,1/v) |
0,056 |
0,021 |
|
OPTIFLUX 4300C/F/W/R |
от 10 до 1600 | |||
|
OPTIFLUX 2300C/F/W/R |
от 1800 до 3000 |
±(0,3 + 0,2/v) |
0,12 |
0,043 |
|
OPTIFLUX 4300C/F/W/R |
от 2,5 до 6 от 1800 до 3000 |
Диапазон измерений расхода, м3/ч: от 360О S-\'mm до 360(>SX'imlx, где S -площадь поперечного сечения расходомера, (м2), Vmin и Vmax- наименьшая и наибольшая скорость потока, (м/с)
|
Модификация расходомера |
Номинальный диаметр, DN |
Пределы допускаемой относительной погрешности измерений расхода и объема, % |
Vmin, м/с при погрешности измерения не более 2 % |
Vmin, м/с при погрешности измерения не более 5 % |
|
Примечания: 1) По заказу: ± (0,25+ 0,15/v), где v- скорость потока, м/с 2) По заказу: ± (0,2 + 0,15/v) 3) При допускаемой относительной погрешности измерений расхода и объема ± (0,25+ 0,15/v) 4) При допускаемой относительной погрешности измерений расхода и объема ± (0,2 + 0,15/v) 5) Пределы допускаемой относительной погрешности при специальной калибровке, в диапазоне скоростей потока, v, от 1 до 10 м/с ±0,15 % v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^ (DN)2) где: Q - значение текущего расхода, м3/ч; DN - номинальный диаметр, мм; п = 3,14. При периодической поверке всех модификаций расходомеров с помощью устройств «MAGCHECK VERIFICATOR» или «OPTICHECK» на месте эксплуатации пределы допускаемой относительной погрешности измерений ±1 %. | ||||
аблица 3 - Метрологические характеристики расходомеров OPTIFLUX 5300C/F/W/R
|
Наименование параметра |
Значение | |||
|
Номинальный диаметр, DN |
от 2,5 до 6 |
10 |
от 15 до 100 |
от 150 до 300 |
|
Диапазон измерений объемного расхода, м3 /ч |
от 0,001 до 3050,0 | |||
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %: |
±0,31) ±(0,3+0,2/v)2) |
±0,153) ±(0,15+0,1/v)4) |
±0,155) ±(0,15+0,1/v)6) |
±(0,2+0,1/v)7) |
|
Примечания: 1) при скорости потока (v) от 1,08 до 12 м/с; 2) при скорости потока (v) от 0,01 до 1,08 м/с; 3) при скорости потока (v) от 0,18 до 12 м/с; 4) при скорости потока (v) от 0,01 до 0,18 м/с; 5) при скорости потока (v) от 0,5 до 12 м/с; 6) при скорости потока (v) от 0,01 до 0,5 м/с; 7) при скорости потока (v) от 0,01 до 12 м/с; При периодической поверке с помощью устройств «MAGCHECK VERIFICATOR» или «OPTICHECK» на месте эксплуатации пределы допускаемой относительной погрешности измерений ±1 %. | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих скоростей потока, м/с |
от 0,01 (0,1)4) до 12 |
|
Максимальное рабочее давление, МПа1) |
4,0 |
|
Температура измеряемой среды, °С2) |
от -40 (-60)4) до +180 |
|
Температура окружающей среды, °С3) |
от -60 до +65 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Относительная влажность, %, не более |
95 (при температуре 35 оС) |
|
Потребляемая мощность, В'А / Вт, не более: IFC 050 IFC 090 IFC 100 IFC 300 |
15 / 5,6 10 / 8 8 / 4 22 / 12 |
|
Габаритные размеры, мм, не более длина ширина высота |
3000 3500 3300 |
|
Масса, кг, не более |
3250 |
|
Параметры электрического питания | |
|
- IFC 050 | |
|
напряжение переменного тока, В |
от 100 до 230 (-15 % / +10 %) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24 (-30%/+30%) |
|
- IFC 090 | |
|
напряжение переменного тока, В |
от 110 до 230 (-9 % / +13 %) |
|
частота переменного тока, Гц |
48/63 |
|
напряжение переменного/постоянного тока, В |
24 (-15 %/+12 %) / 24(-25%/+33%) |
|
- IFC 100 | |
|
напряжение переменного тока, В |
от 100 до 230 (-15 % / +10 %) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24(-25%/+30%) |
|
напряжение переменного/постоянного тока, В |
24 (-15%/+10%) / 24 (-55%/+30%) |
|
- IFC 300 | |
|
напряжение переменного тока, В |
от 100 до 230 (-15 % / +10 %) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24 (-55%/+30%) |
|
напряжение переменного/постоянного тока, В |
24 (-15 %/+10 %) / 24(-25%/+30%) |
|
1) . ___ более 4 МПа по заказу; 2) максимально возможный диапазон температуры измеряемой среды зависит от футеровки и исполнения прибора, указывается в паспорте; 3) максимально возможный диапазон температуры окружающей среды зависит от исполнения прибора, указывается в паспорте; 4) для исполнения OPTIFLUX 9090. | |
Таблица 5 - Ex-маркировка расходомеров
|
Ex-маркировка расходомеров-счётчиков моделей: OPTIFLUX 2100 C, OPTIFLUX 4100 C |
1Ex eb [ia Ga]mb IIC T4 Gb 1Ex db eb [ia Ga] mb IIC T4 Gb, 1Ex eb [ia Ga] mb q IIC T4.. ,T3 Gb, 1Ex eb [ia Ga] mb IIC T4.T3 Gb 1Ex eb [ia Ga] mb IIC T4 Gb, 1Ex eb [ia Ga] mb q IIC T4 Gb 1Ex eb [ia Ga] mb IIC T4 Gb Ex tb [ia Ga] IIIC Т120°С Db |
|
OPTIFLUX 2300 С, OPTIFLUX 4300 С |
1Ex db eb [ia Ga] mb IIC T6...T3 Gb 1Ex db eb [ia Ga] IIC T6...T3 Gb, 1Ex db eb [ia Ga] q IIC T5...T3 Gb 1Ex db eb [ia Ga] q IIC T6...T3 Gb, Ex tb IIIC Т150°С Db |
|
Ex-маркировка преобразователей сигналов расходомеров-счётчиков: - IFC100W — |
1Ex eb [ia Ga] mb IIC T4 Gb, Ex tb [ia Da] IIIC Т135°С Db, |
|
- IFC300F |
1Ex db eb [ia Ga] IIC T6 Gb, Ex tb IIIC T85°C Db, |
|
Ex-маркировка первичных преобразователях расхода расходомеров-счётчиков OPTIFLUX 2000 F, OPTIFLUX 4000 F: |
1Ex eb ia mb IIC T6...T3 Gb 1Ex db e ia IIC T6...T3 Gb, 1Ex eb ia q IIC T5...T3 Gb, 1Ex eb ia IIC T6...T3 Gb 1Ex eb ia q IIC T6...T3 Gb, Ex tb IIIC T180°C Db |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на расходомер методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
|
Таблица 7 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
OPTIFLUX |
1 шт. в соответствии с заказом |
|
Соединительный кабель (при раздельном исполнении) |
1 шт. | |
|
Преобразователь сигналов IFC050 расходомеров- счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2050.18 РЭ |
1 шт. |
|
Преобразователь сигналов IFC 100 расходомеров- счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2100.18 РЭ |
1 шт. |
|
Преобразователь сигналов IFC300 расходомеров- счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2300.18 РЭ |
1 шт. |
|
Первичный преобразователь расхода расходомера- счётчика электромагнитного OPTIFLUX 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2002.18 РЭ |
1 шт. |
|
Первичный преобразователь расхода расходомера- счётчика электромагнитного OPTIFLUX 4000. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2004.18 РЭ |
1 шт. |
|
Первичный преобразователь расхода расходомера- счётчика электромагнитного OPTIFLUX 5000. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2005.18 РЭ |
1 шт. |
|
Расходомер-счётчик электромагнитный OPTIFLUX 9090. Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.9090.18РЭ |
1 шт. |
|
Расходомер-счётчик электромагнитный OPTIFLUX. Паспорт* |
8.1002.18ПС 8.9090.18ПС |
1 шт. |
|
* - В зависимости от модификации расходомера. Допускается комплектовать на бумажном или электронном носителе | ||
Сведения о методах измерений
приведены в разделе 1.7.1 документов:
«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2002.18 РЭ»;
«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 4000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2004.18 РЭ»;
«Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 5000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2005.18 РЭ»;
приведены в разделе 1.4.1 документа «Расходомер-счётчик электромагнитный OPTIFLUX 9090.
Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.9090.18 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной
поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-008-33530463-2014 Расходомеры-счетчики электромагнитные OPTIFLUX. Технические условия
Другие Расходомеры
