Контроллеры серии UDC (далее - контроллеры) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления), формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, выдачи сигналов сигнализации, диспетчерского управления.

Информация по Госреестру

Основные данные
Номер по Госреестру 74561-19
Наименование Контроллеры
Модель UDC
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

Фирма "Honeywell International Inc.", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 59
Найдено поверителей 4
Успешных поверок (СИ пригодно) 59 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74561-19: Описание типа СИ Скачать 343.8 КБ
74561-19: Методика поверки Скачать 50.9 КБ

Описание типа

Назначение

Контроллеры серии UDC (далее - контроллеры) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления), формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, выдачи сигналов сигнализации, диспетчерского управления.

Описание

Принцип действия контроллеров основан на измерении контролируемой величины, сравнении ее с заданным пользователем значением и выдаче управляющего воздействия, которое рассчитывается на основании специального алгоритма, заложенного в контроллер.

Контроллеры относятся к малым компактным контроллерам и применяются при автоматизации производства и технологических процессов в различных областях промышленности.

Контроллеры обеспечивают:

- отображение измерительной информации, представленной сигналами напряжения и силы постоянного тока, сигналами термопар различных градуировок, платиновых термометров сопротивления, других датчиков с линейной шкалой;

- преобразование двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока;

- обработку кодированных дискретных электрических сигналов;

- выработку управляющих воздействий в виде аналоговых и дискретных сигналов, а также обмен данными по сети при работе контроллеров в системе.

Конструктивно контроллеры выполнены в пластмассовом или металлическом корпусе с размещенными на передней панели дисплеями и клавишами управления. Контроллеры содержат по два цифровых четырехзначных дисплея. Дисплеи могут быть настроены на индикацию различных параметров процесса, точки задания, выходного сигнала управления и устанавливаемого параметра события.

Контроллеры выпускаются в следующих модификациях: UDC700, UDC703, UDC1200, UDC1700, UDI1700, UDC2500, UDC3200, UDC3500, различающихся внешним видом, метрологическими и техническими характеристиками.

Фотографии общего вида контроллеров представлены на рисунках 1 - 6. Пломбирование контроллеров не предусмотрено.

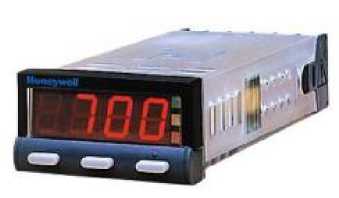

Рисунок 1 - Общий вид контроллеров модификаций UDC700, UDC703

Рисунок 2 - Общий вид контроллеров модификации UDC1200

Рисунок 3 - Общий вид контроллеров модификаций UDC1700, UDI1700

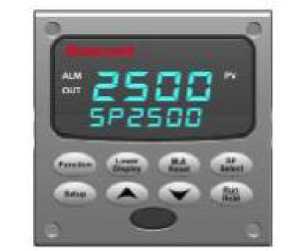

Рисунок 4 - Общий вид контроллеров модификации UDC2500

Рисунок 5 - Общий вид контроллеров     Рисунок 6 - Общий вид контроллеров мо-

модификации UDC3200                   дификации UDC3500

Программное обеспечение

Программное обеспечение контроллеров (далее - ПО) защищено от потерь данных и неправомерных изменений. Энергонезависимая память, основанная на EEPROM технологии, гарантирует целостность данных во время потери электропитания. Защитный код (4 цифры) предотвращает несанкционированный доступ или случайное изменение параметров.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

UDC700 UDC703 UDC1200

UDC1700 UDI1700 Firmware

51459602-901

Version 15A

01F176291407107E0 1FFFF0001F935

md5

UDC2500 Firmware

51452801-901

Version 26.03

091411000085000100 0225184D02000F8DE CC07832B

UDC3200 Firmware

51452218-901

Version 32.01

031411000085000100 023208490A060039C CCC007042

UDC3500

51452828-901

Version 35.01A

031411000085000100 0235201F037F00F4F ACC001ACB

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики контроллеров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики контроллеров

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

UDC700 UDC703 (2 канала)

Силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 1 до 1198 усл.ед 3-)

Напряжения постоянного тока

от 0 до 50 мВ от 10 до 50 мВ

От термопар )

В: от+600 до+1800 °C К: от-240 до+1300 °C (от -128 до +536,7 °C) N: от Одо+1300 °C R: от Одо+1600 °C S: от Одо+1600 °C

-

J: от -40 до +900 °C (от -40 до +537 °C) Т: от -200 до +400 °C (от -128 до +400 °C)

От термопреобразователей сопротивления 2)

Pt 100: от-199 до +802 °C (от -127,9 до +557) (а=0,003850 °C'1)

-

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности ’

Допускаемый темпера-турный коэффициент, % от диапа-зона/°С

Примечания 7-*

измерений

преобразований

14 бит

± (0,001 D + + 1 е.м.р.)

-

±0,01

Интерфейс связи RS485, MODBUS

± (0,001 D +

+ 0,2 (0,5) 5) °C + + 1 е.м.р.);

канал хол. спая6) ±1 °C

-

± (0,0025 D +

+ 0,2 (0,5) 5) °C +

+ 1 е.м.р.); канал хол. спая6)

±1 °C

± (0,001 D +

+ 0,2 (0,5) 5) °C +

+ 1 е.м.р.)

-

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности '

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC1200

UDC1700

UDI1700

Силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 1 до 9999 усл.ед 3)

14 бит

± (0,001- D + + 1 е.м.р.)

-

±0,01

R вх1=4,7 Ом R вхи=47 кОм R Н=100 МОм (остальные) Интерфейс связи RS485 ASCII, MODBUS

Напряжения постоянного тока

от 0 до 50 мВ от 10 до 50 мВ от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

± (0,001- D + + 1 е.м.р.)

-

От термопар 1)

R: от 0 до +1600 °С S: от 0 до +1600 °С J: от -40 до +900 °С (от -40 до +537,7 °С) T: от -200 до +400 °С (от -128,8 до +400 °С) K: от -240 до +1300 °С (от -199,9 до +999,9 °С)

L: от 0 до +762 °С (от 0 до +537,7 °С) B: от +600 до +1800 °С

N: от 0 до +1300 °С

-

± (0,001- D +

+ 0,2 (0,5) 5) °С + + 1 е.м.р.);

6) канал хол. спая ' ±0,7 °С

-

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности '

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC1200

UDC1700

UDI1700

От термо-преобразователей сопротивления 2)

Pt 100: от -199 до +800°С (от -128,8 до +537,7) (а=0,003850 °С-1)

-

14 бит

± 0,001- D

-

±0,01

Rвх1=4,7 Ом R вХи=47 кОм R н=100 МОм (остальные) Интерфейс связи RS485 ASCII, MODBUS

Цифровой сигнал

8/10 бит

(3 канала) от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В

-

-

± 0,0025^ D

R HI до 500 Ом RН1ном=250 Ом R HU=100 МОм (R нином=2 кОм)

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности '

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC2500

Силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

от -999 до +9999 усл.ед.3)

16 бит

± (0,0025^ D +

+ 1 е.м.р.)

6)

канал хол. спая '

± (0,001- D +

+ 1 е.м.р.)

-

±0,01

Интерфейсы связи RS422/485, MODBUS RTU R вх1=250 Ом (от 4 до 20 мА), R вхи=200 кОм (от 0 до 10 В), для ост. диап.

R Н=10 МОм

Напряжения постоянного тока

от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ от 0 до 2 В от 0 до 5 В от 1 до 5 В от 0 до 10 В

От термопар 1)

R: от 0 до +1600 °С S: от 0 до +1600 °С J: от -18 до +871 °С (от -7 до +482 °С; от -7 до +288 °С)

T: от -184 до +371 °С (от -129 до +260 °С)

K:от-18 до +1300°С (от -29 до +649 °С; от -29 до +399 °С)

B: от +600 до +1800 °С E: от -200 до +900 °С (от -129 до +593 °С)

-

Цифровой сигнал

12 бит

от 0 до 21 мА

-

-

± 0,0005^ D

R н в диапазоне от 0 до 1000 Ом

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности '

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC3200

Силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

16 бит

16 бит

± (0,002- D +

+ 1 е.м.р.)

6)

канал хол. спая '

± (0,001- D +

+ 1 е.м.р.)

-

±0,01

Интерфейсы связи RS422/485, MODBUS RTU R вх1=250 Ом (от 4 до 20 мА), R вхи=200 кОм (от 0 до 10 В), для ост. диап.

R Н=10 МОм

Напряжения постоянного тока

от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ от 0 до 5 В от 1 до 5 В от 0 до 10 В

От термопар 1)

R: от 0 до +1600 °С S: от 0 до +1600 °С J: от -18 до +871 °С (от -7 до +482 °С; от -7 до +288 °С)

T: от -184 до +371 °С (от -129 до +260 °С)

K:от-18 до +1300°С (от -29 до +649 °С; от -29 до +399 °С)

B: от +600 до +1800 °С E: от -200 до +900 °С (от -129 до +593 °С)

-

Цифровой сигнал

14 бит

от 0 до 21 мА

-

-

± 0,0005^ D

R н в диапазоне от 0 до 1000 Ом

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной 4) погрешности '

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC3500

Силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

от -999 до +9999 усл.ед 3)

16 бит

± (0,001- D +

+ 1 е.м.р.)

6)

канал хол. спая '

± (0,0005^ D +

+ 1 е.м.р.)

-

±0,0075

Интерфейсы связи RS422/485, MODBUS RTU R вх1=250 Ом (от 0/4 до 20 мА), R вхи=200 кОм (от 0 до 10 В и от -1 до +1 В), для ост. диап.

R н=10 МОм

Напряжения постоянного тока

от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ от 0 до 500 мВ от -10 до +10 мВ от 0 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от -1 до +1 В

От термопар 1)

R: от 0 до +1600 °С S: от 0 до +1600 °С J: от -18 до +871 °С (от -7 до +482 °С; от -7 до +288 °С)

T: от -184 до +371 °С (от -129 до +260 °С)

K:от-18 до +1300°С (от -29 до +649 °С; от -29 до +399 °С)

B: от +600 до +1800 °С E: от -200 до +900 °С (от -129 до +593 °С)

-

Окончание таблицы 2

Модификация

Входной сигнал

Диапазон измерений (преобразований) входных сигналов

Диапазон выходных сигналов

Раз-рядность

Пределы допускаемой абсолютной основной .....               4) погрешности 7

Допускаемый температурный коэффициент, % от диапа-зона/°С

Примечания 7)

измерений

преобразований

UDC3500

Цифровой сигнал

14 бит

от 0 до 21 мА

-

-

± 0,0005^ D

±0,01

R Н в диапазоне от 0 до 1000 Ом

1) - для термопар по ГОСТ Р 8.585-2001;

2)- для термопреобразователей сопротивления по ГОСТ 6651-2009;

3) - показания дисплея;

4) - в формулах расчета пределов основной абсолютной погрешности измерений/преобразований: D - диапазон выходного сигнала;

е.м.р. - единица младшего разряда индикации;

5) - значение 0,2 при разрешении дисплея 0,1 °С;

значение 0,5 при разрешении дисплея 1 °С;

6)

- канал компенсации температуры холодного спая;

7) - принятые обозначения:

R вх1 - электрическое сопротивление постоянному току по входу тока;

R вхи - электрическое сопротивление постоянному току по входу напряжения;

R н - электрическое сопротивление нагрузки;

R hi- электрическое сопротивление нагрузки для токового выхода;

R Н1ном — номинальное электрическое сопротивление нагрузки для токового выхода;

R Ни - электрическое сопротивление нагрузки для выхода по напряжению;

R Нином — номинальное электрическое сопротивление нагрузки для выхода по напряжению.

Таблица 3 - Технические характеристики контроллеров

Наименование характеристики

Значение

Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц

от 90 до 264 от 47 до 63

Параметры сети питания постоянного тока: - напряжение постоянного тока, В

от 22 до 65

Диапазон постоянной времени цифрового фильтра входного сигнала, с

от 0,1 до 120

Потребляемая мощность, не более:

- для модификаций UDC700, UDC703, UDC1200, UDC1700, Вт

- для модификаций UDC2500, UDC3200, В А

- для модификации UDC3500, В^А

- для модификации UDI1700 при напряжении питания переменного тока, ВА

- для модификации UDI1700 при напряжении питания постоянного тока, Вт

4 20 24 7,5

5

Габаритные размеры (высота^ширинахглубина), мм, не более: - для модификаций UDC700, UDC703

- для модификации UDC1200

- для модификаций UDC1700, UDI1700

- для модификаций UDC2500, UDC3200

- для модификации UDC3500

48x25x105

48x48x110

96x48x100

92x92x131

96x92x148

Масса, кг, не более:

- для модификаций UDC700, UDC703

- для модификаций UDC1200, UDI1700

- для модификации UDC1700

- для модификаций UDC2500, UDC3200, UDC3500

0,48 0,21 0,25 1,30

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от +18 до +22 от 60 до 70

Рабочие условия измерений:

- диапазон рабочих температур, °С

- относительная влажность воздуха без конденсации, %

от 0 до +55 от 5 до 95

Средняя наработка на отказ, ч

60000

Средний срок службы, лет

10

Знак утверждения типа

наносится на корпус контроллера методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Комплектность контроллеров представлена в таблице 4.

Таблица 4 - Комплектность контроллеров

Наименование

Количество

Контроллер серии UDC

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний

Техническая документация изготовителя

Смотрите также

Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B (далее - модули) предназначены для генерации, анализа и измерения параметров сигналов в системах тестирования полупроводниковых приборов.
74563-19
MSO64 Осциллографы цифровые
Компания "Tektronix (China) Co., Ltd.", Китай
Осциллографы цифровые MSO64 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Приборы для измерения параметров электрической энергии ЕЕМ (далее - приборы) предназначены для измерений активной и реактивной электрической энергии в трехфазных цепях переменного тока промышленной частоты.
74565-19
КОМЗ АльфаТрек серии С7-300 Осциллографы
ООО "КОМЗ-Измерения", с.Усады
Осциллографы КОМЗ АльфаТрек серии С7-300 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-2000, РВС-3000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
