Счетчики газа микротермальные СМТ
| Номер в ГРСИ РФ: | 75138-19 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Техномер", г.Арзамас |
Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2014 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75138-19 |
| Наименование | Счетчики газа микротермальные |
| Модель | СМТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
ООО "Техномер", г.Арзамас
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 154287 |
| Найдено поверителей | 30 |
| Успешных поверок (СИ пригодно) | 154286 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 75138-19: Описание типа СИ | Скачать | 133.9 КБ | |
| 75138-19: Методика поверки МП 2501/1-311229-2019 | Скачать | 2.5 MБ |
Описание типа
Назначение
Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2022 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).
Описание
Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.
Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль, в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.
Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, G40, G65, G100 которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.
Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.
Счетчики газа микротермальные СМТ могут выпускаться в модификации У, которая отличается повышенной точностью.
Счетчики газа микротермальные СМТ в исполнении СМТ-А выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс или BlueTooth.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, встроенный запорный клапан.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс выпускаются типоразмеров G4, G6, G10, G16, G25, G40, G65, G100 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT, встроенный запорный клапан.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.
Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ могут выпускаться в модификации В, которая отличается наличием внешней антенны встроенного модема и отсутствием встроенной.
Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.
Структура условного обозначения счетчиков газа микротермальных СМТ:
СМТ-[1]-[2] G[3]-[4]-[5]-[6] где:
[1] - исполнение А, Смарт, Комплекс;
[2] - модификация: К - со встроенным запорным клапаном, ДК3 - со встроенным запорным клапаном и интерфейсом для подключения датчиков контроля загазованности помещения;
[3] - типоразмер: G4, G6, G10, G16, G25, G40, G65, G100;
[4] - У - повышенная точность;
[5] - 2 - специальное исполнение присоединительных фланцев;
[6] - В - внешняя антенна.
Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-10.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 11, 12. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе.
Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства. Место нанесения заводского номера и знака поверки представлено на рисунке 13.

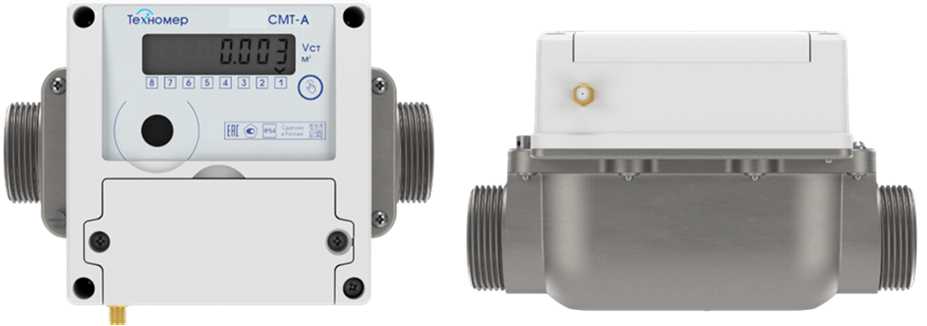

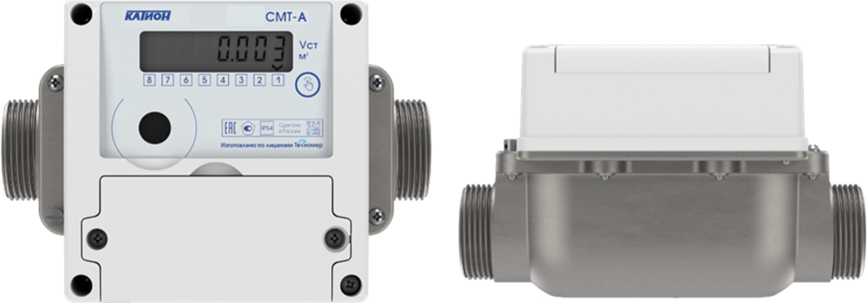

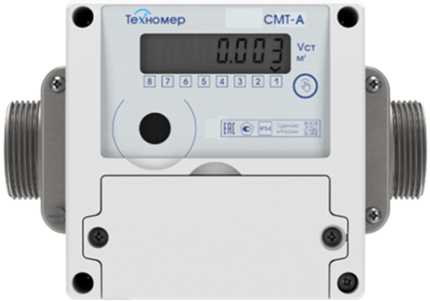

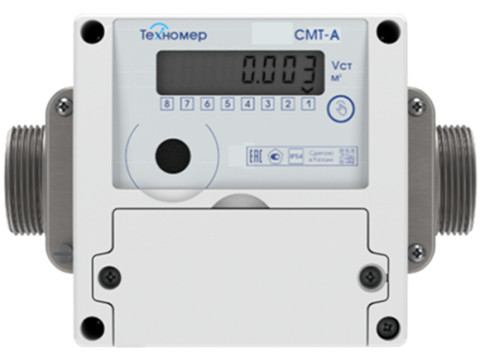

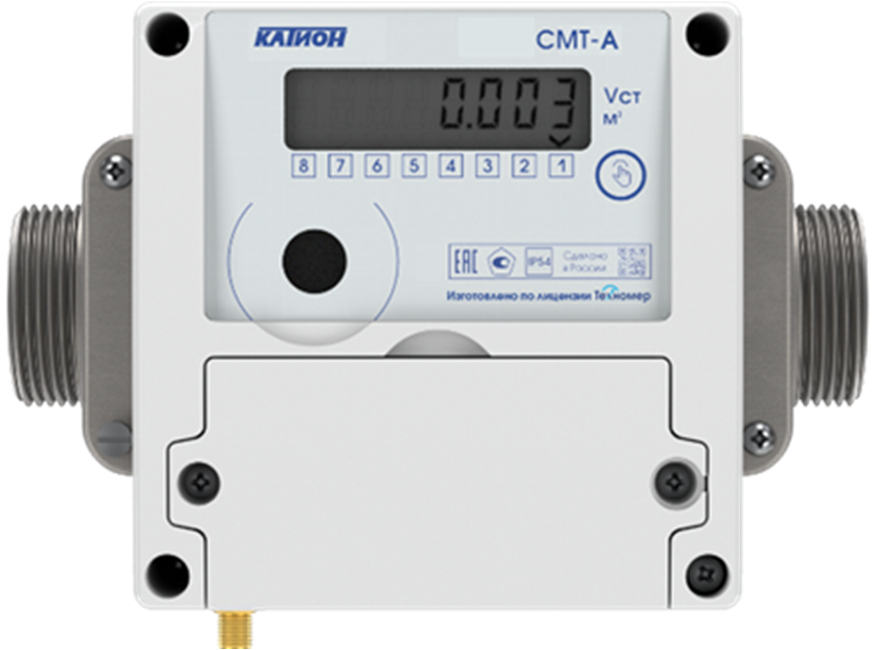

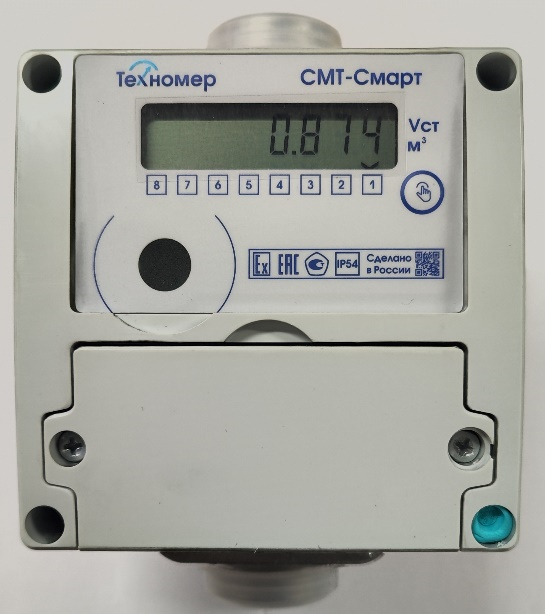

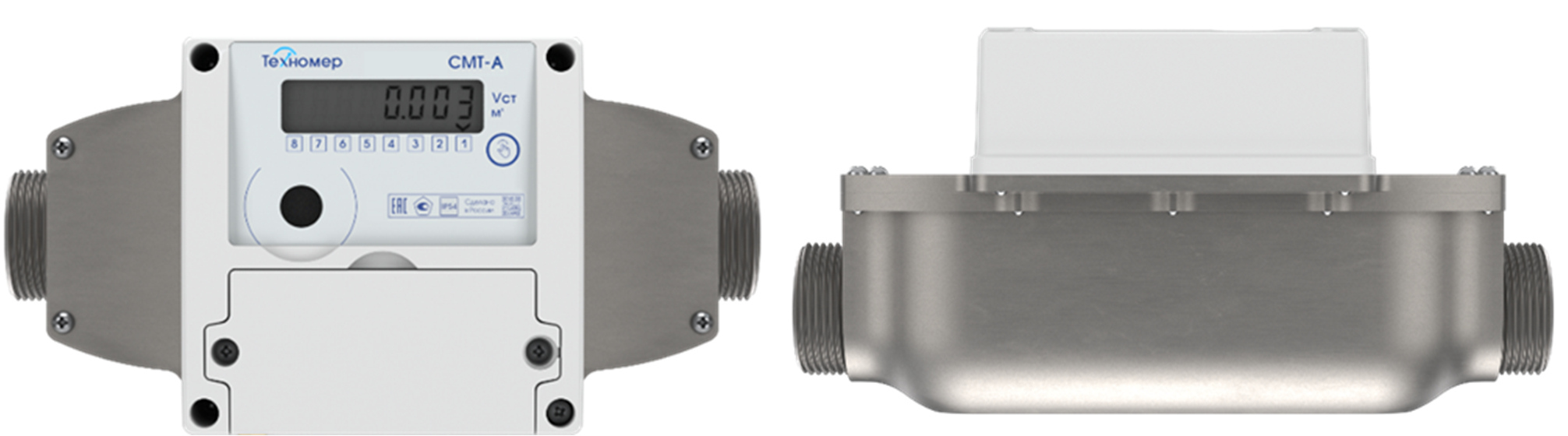

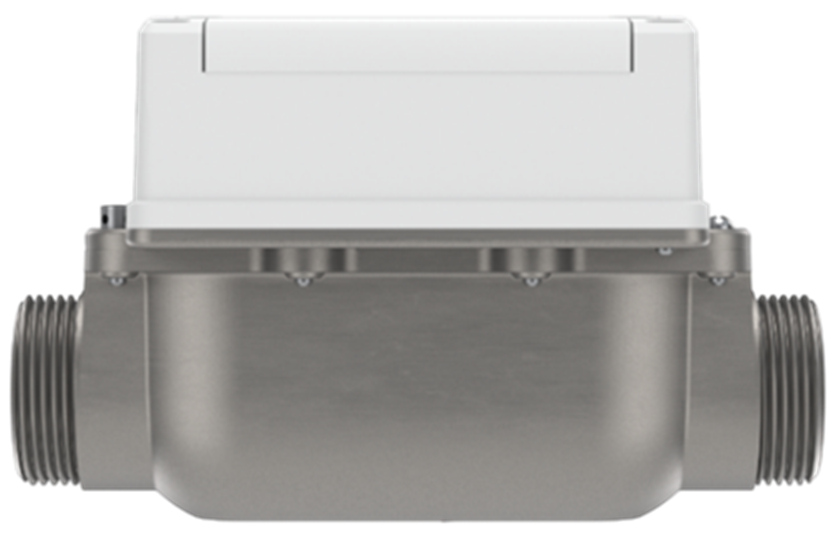

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ-А G4, СМТ-А G6

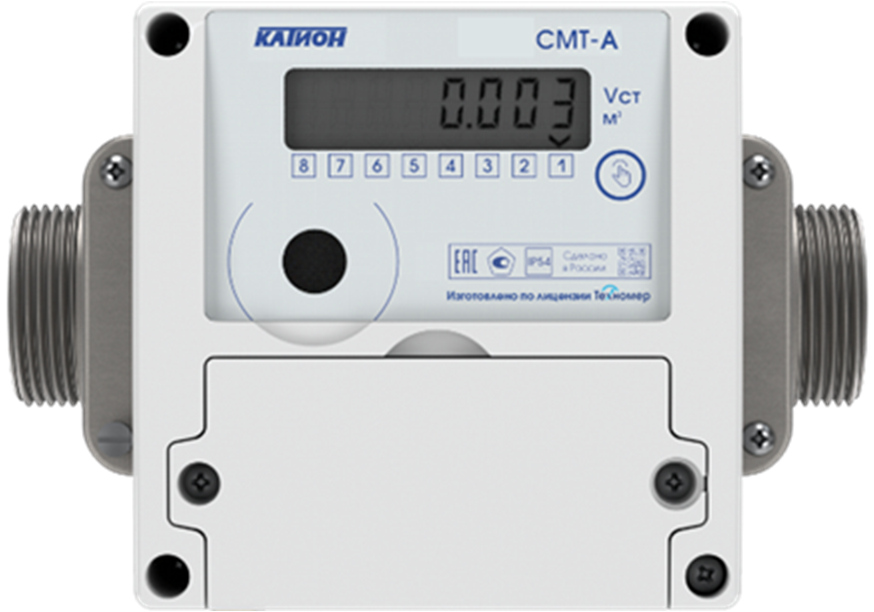

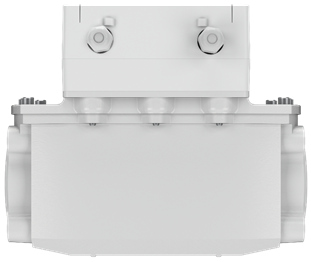

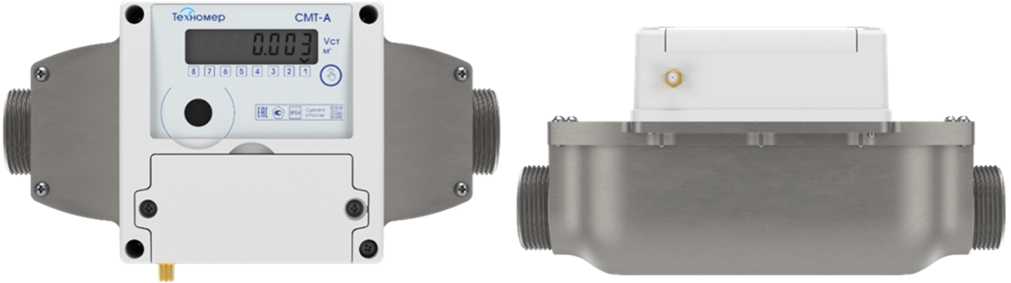

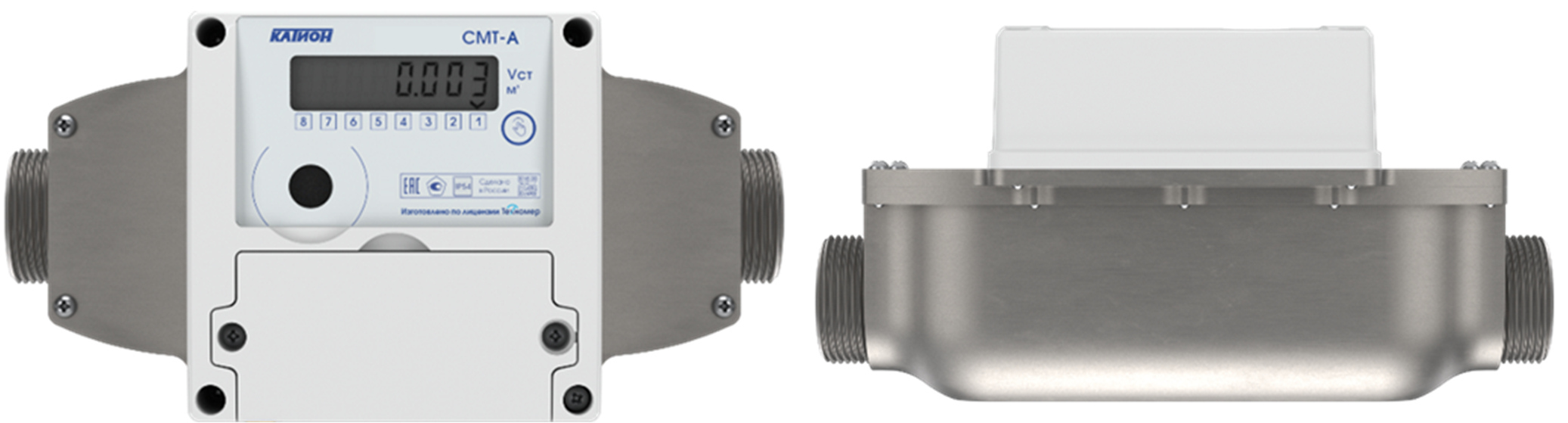

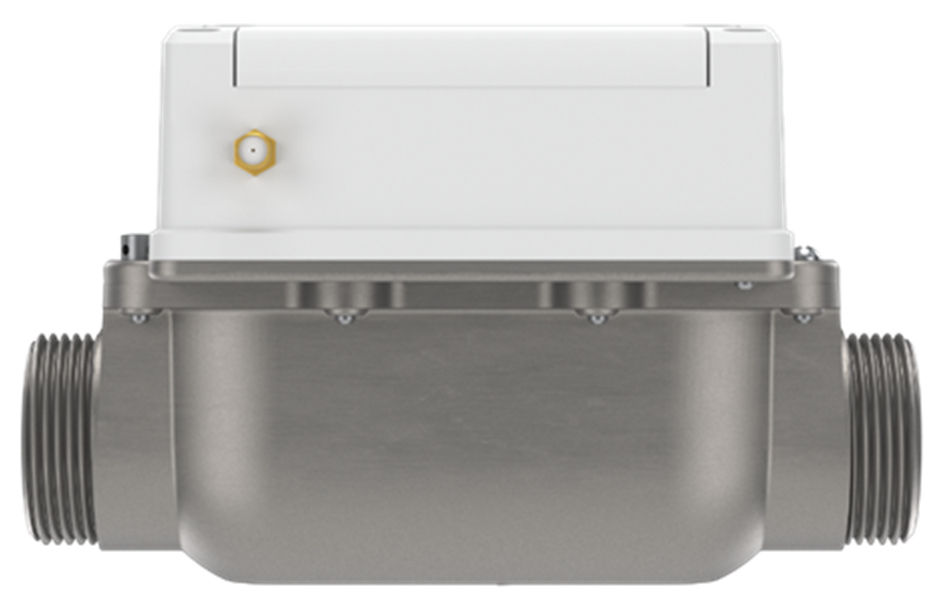

Рисунок 2 - Общий вид счетчика газа микротермального СМТ-А G10

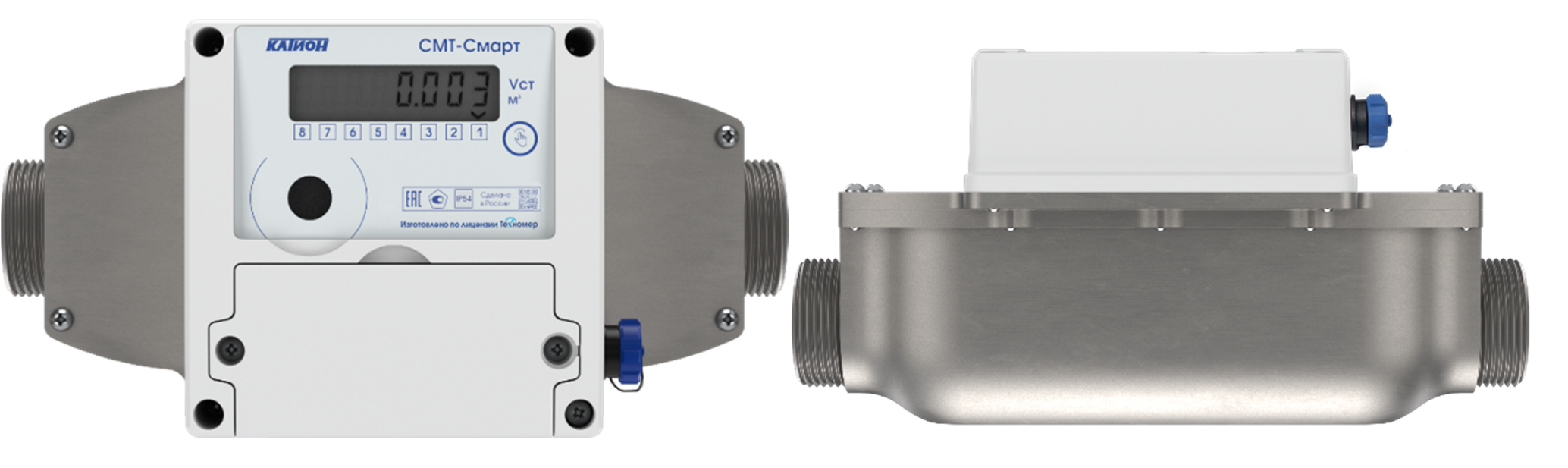

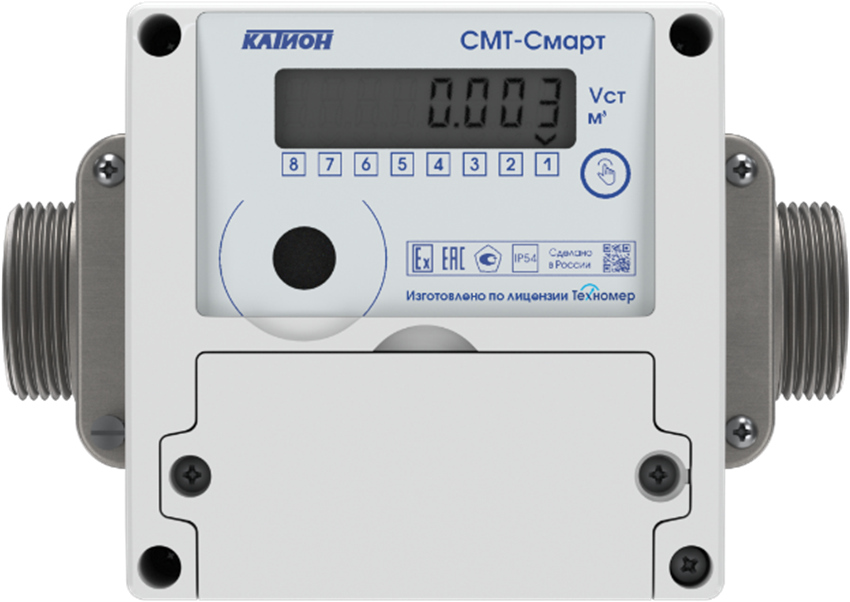

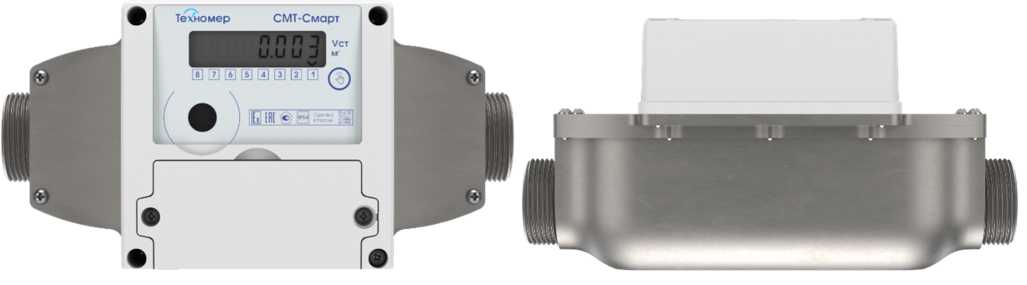

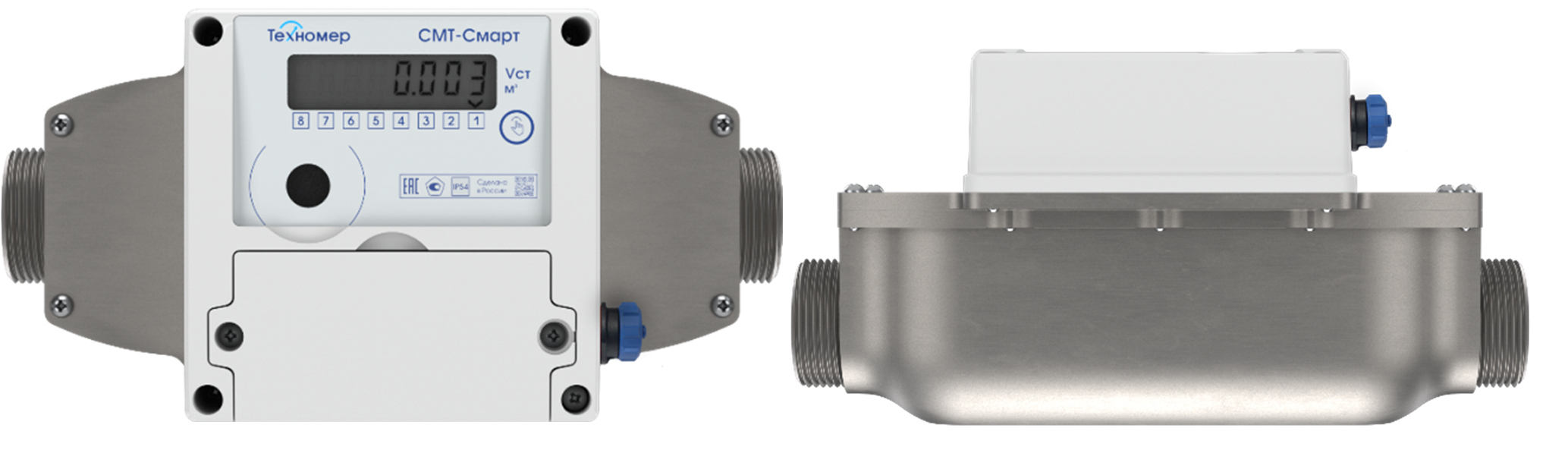

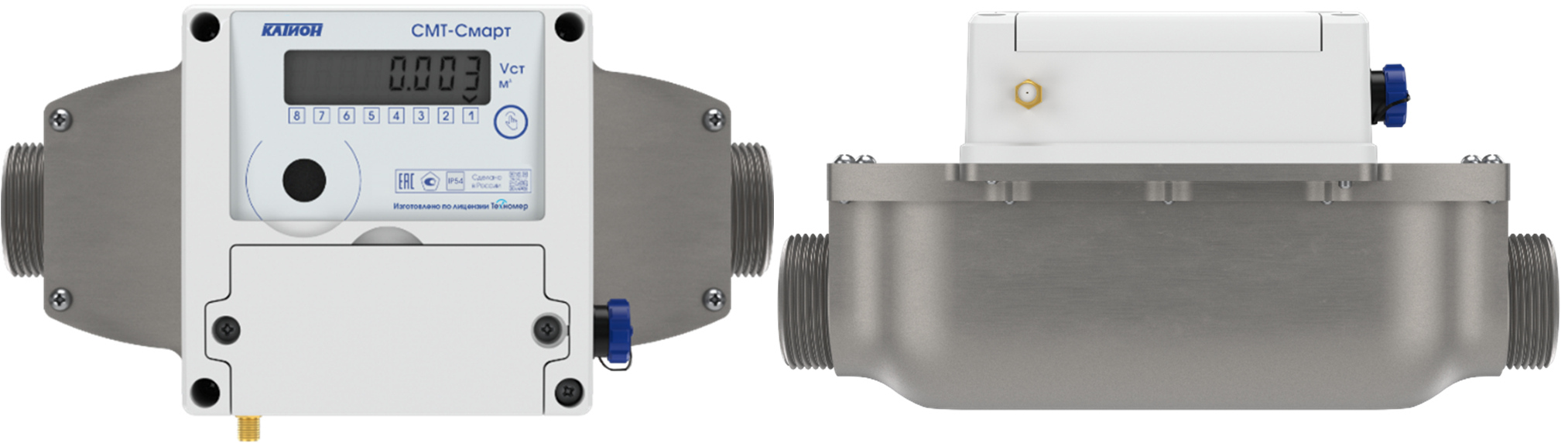

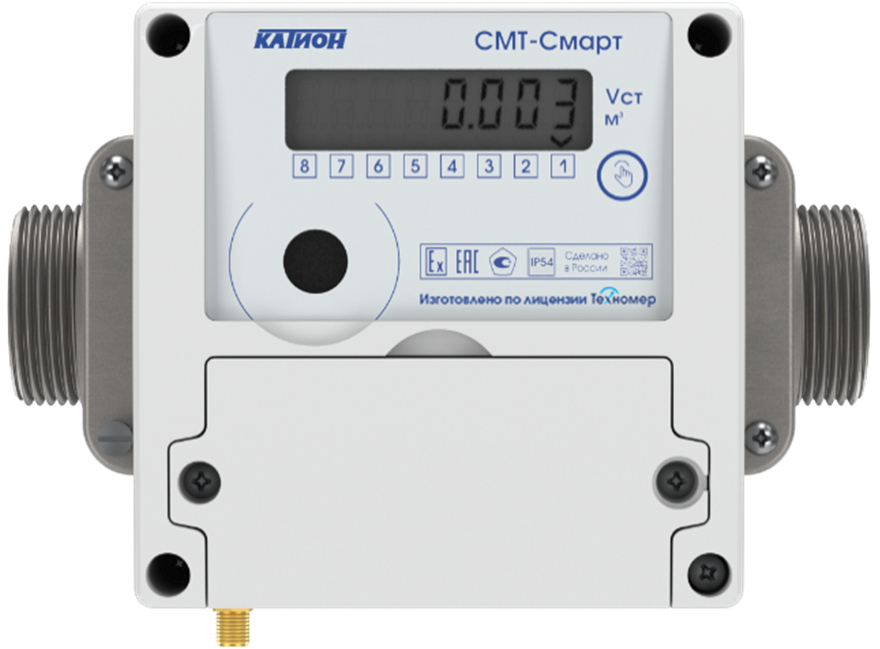

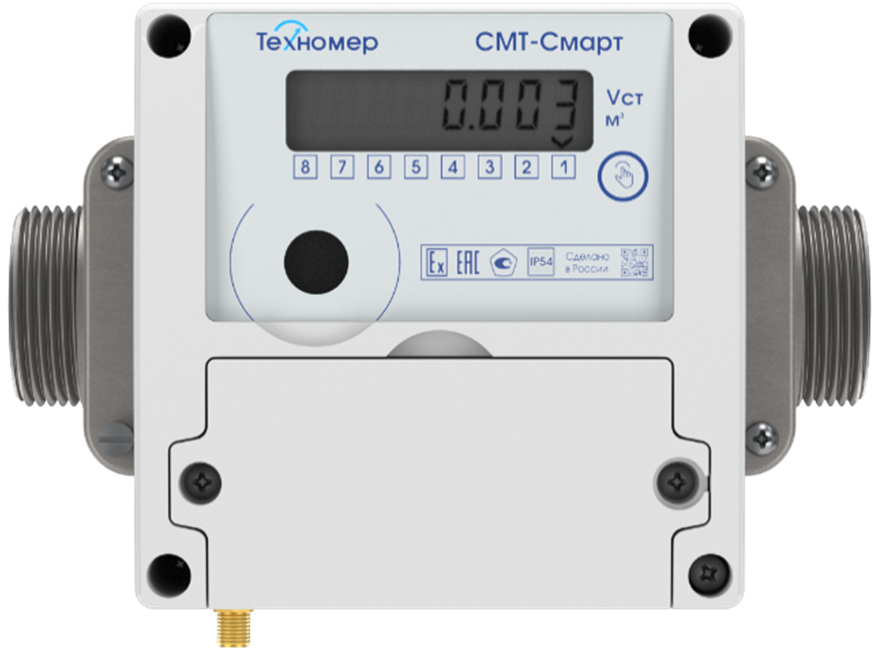

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4, СМТ-Смарт G6

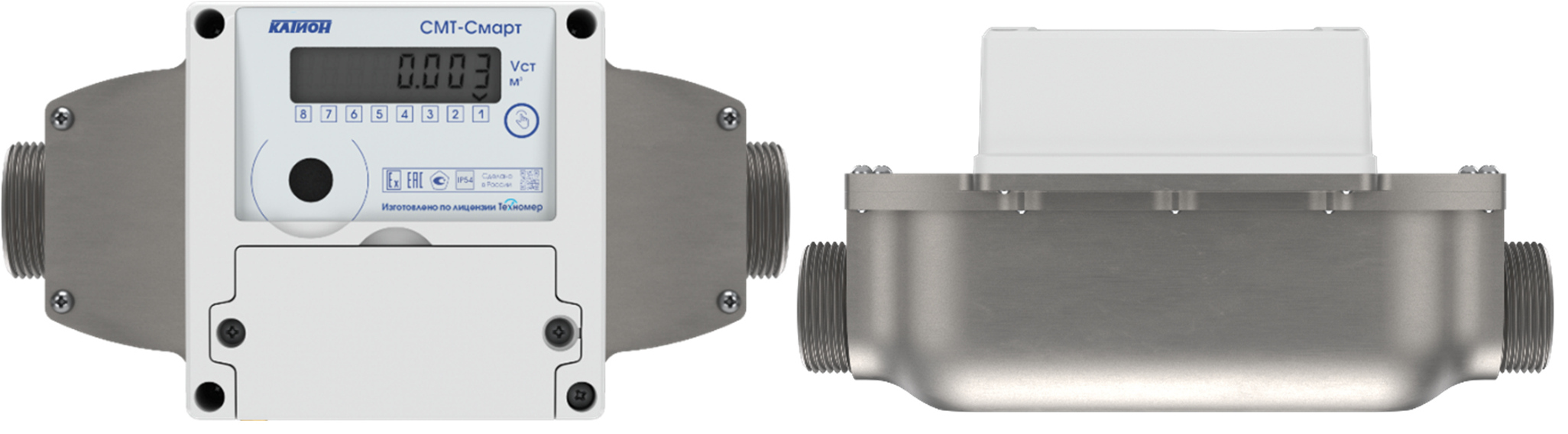

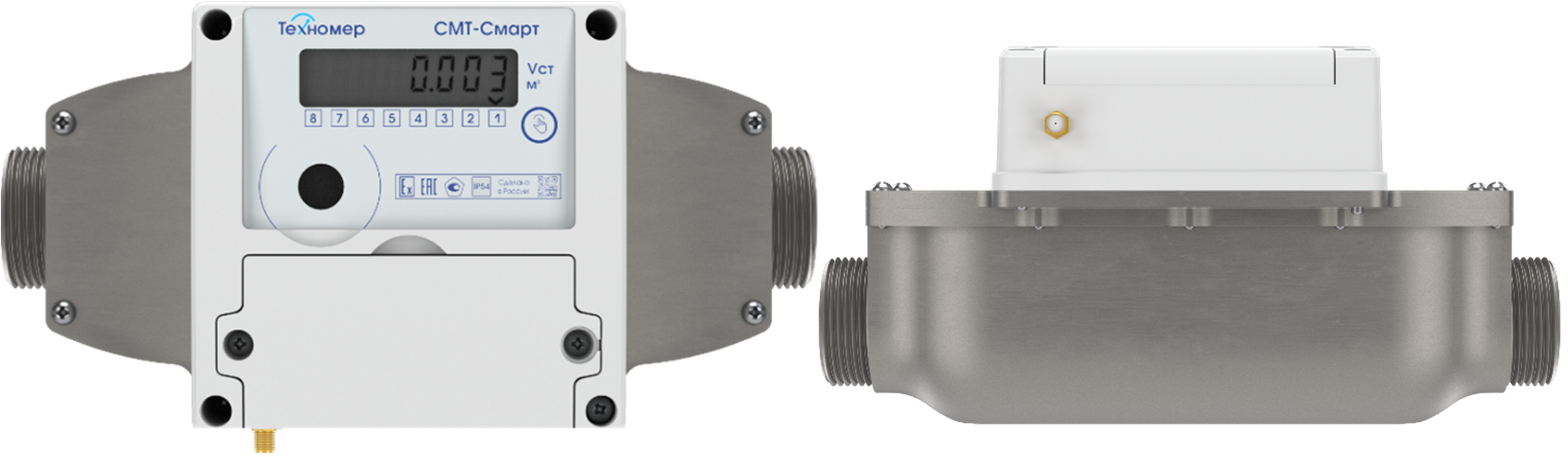

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4-B, СМТ-Смарт G6-B

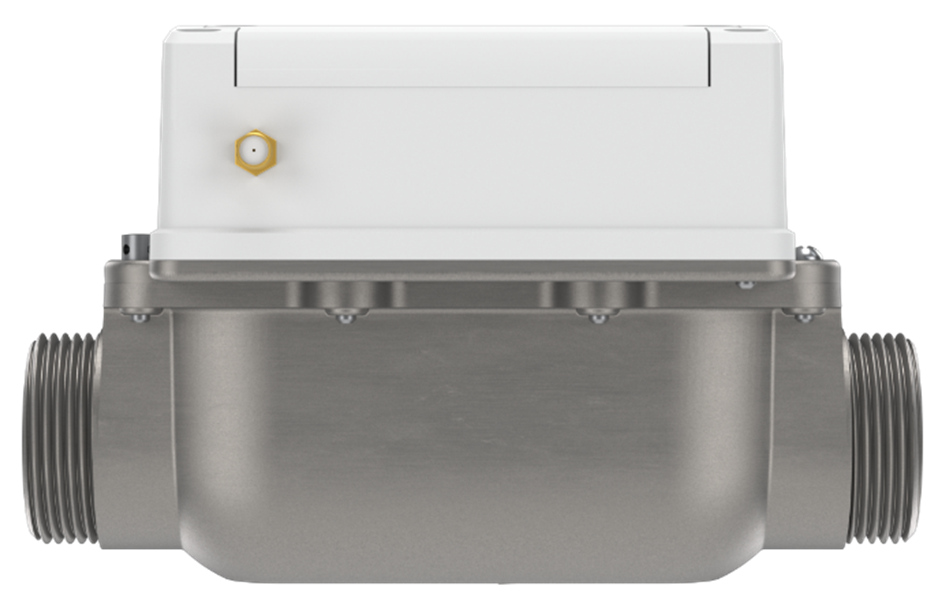

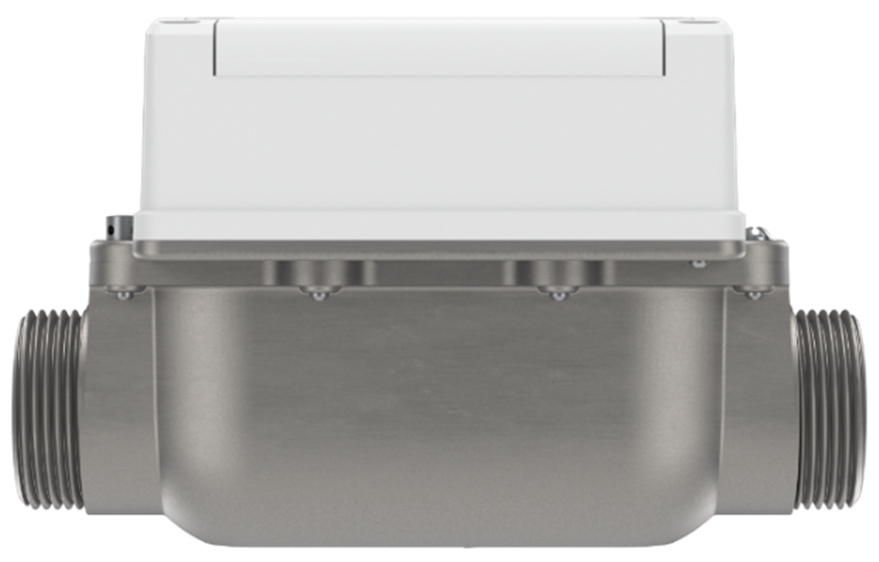

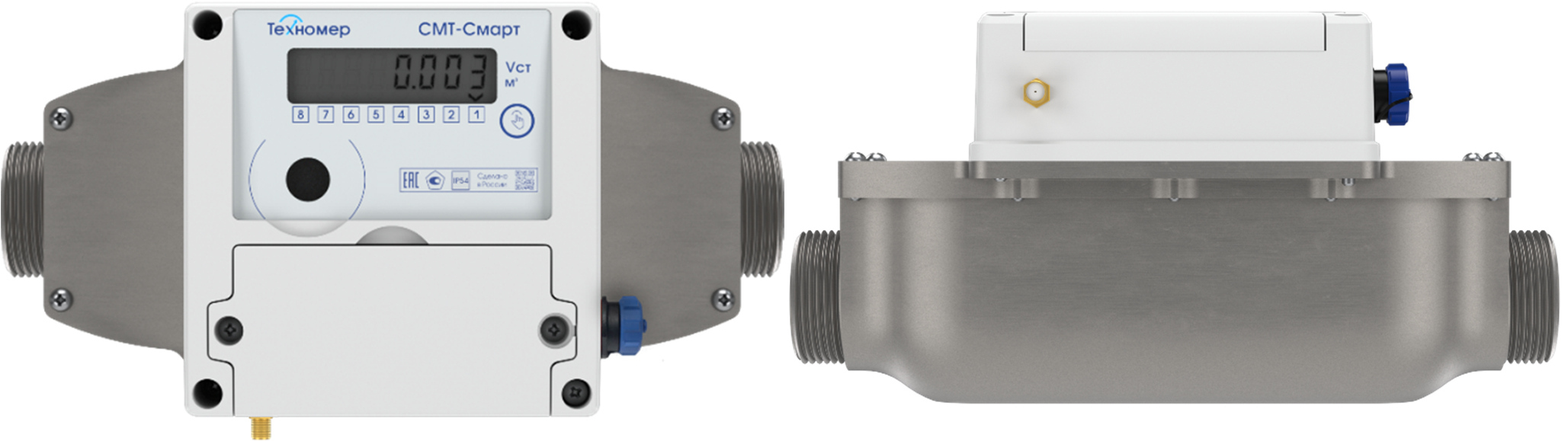

Рисунок 5 - Общий вид счетчиков газа микротермальных СМТ-Смарт-GlO, СМТ-Смарт-К^4, СМТ-Смарт-К-66, СМТ-Смарт-K-GlO

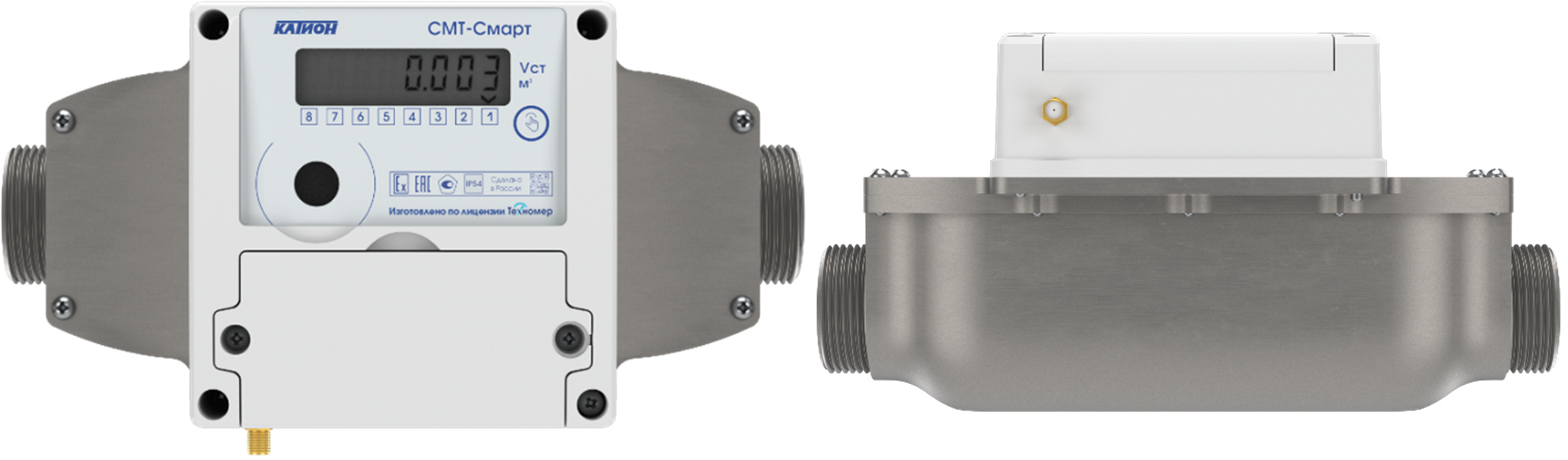

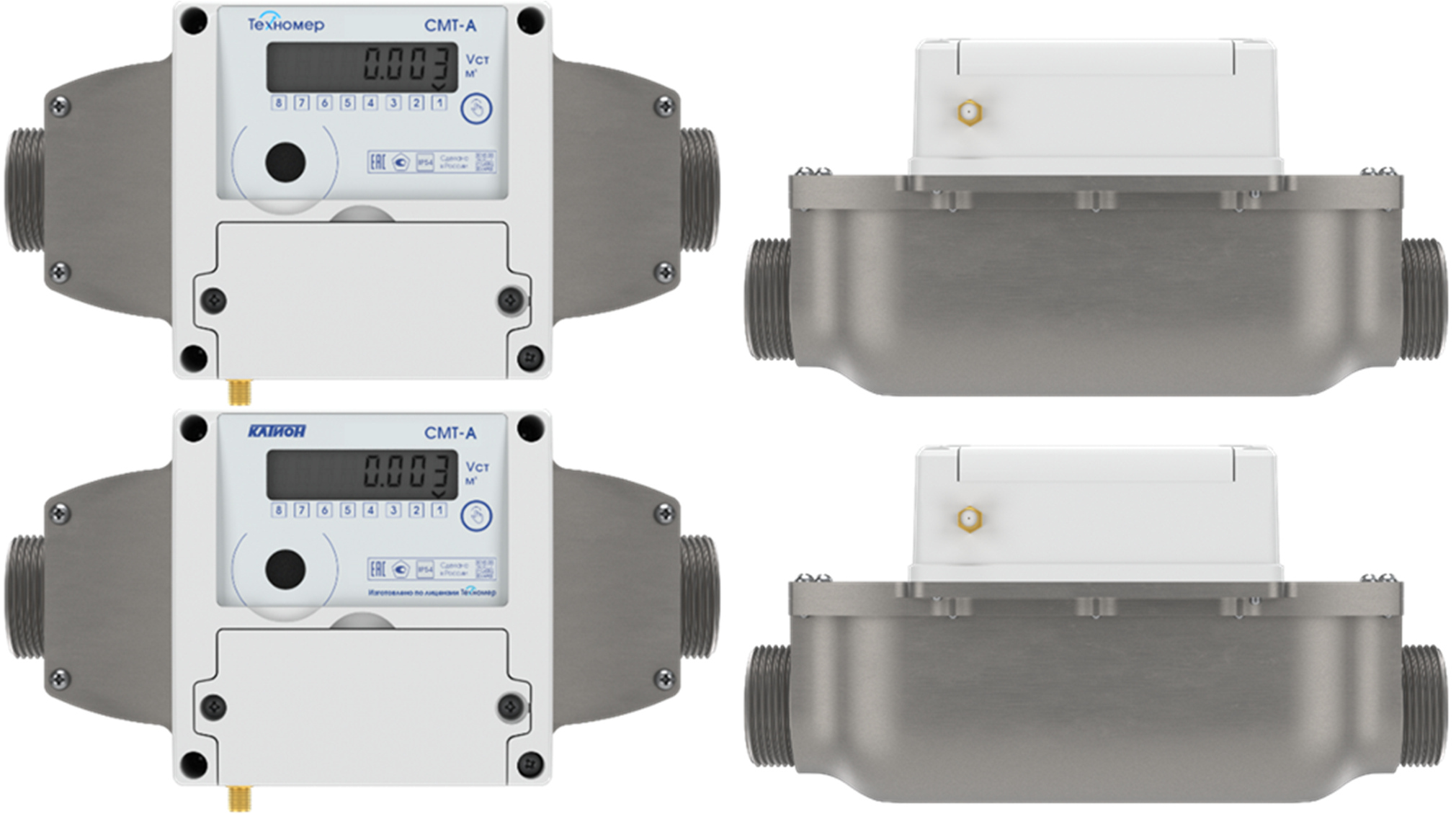

Рисунок 6 - Общий вид счетчиков газа микротермальных
СМТ-Смарт-GlO-B, СМТ-Смарт-К-(.т4-В. СМТ-Смарт-К-Ст6-В. СМТ-Смарт-К- G10-B

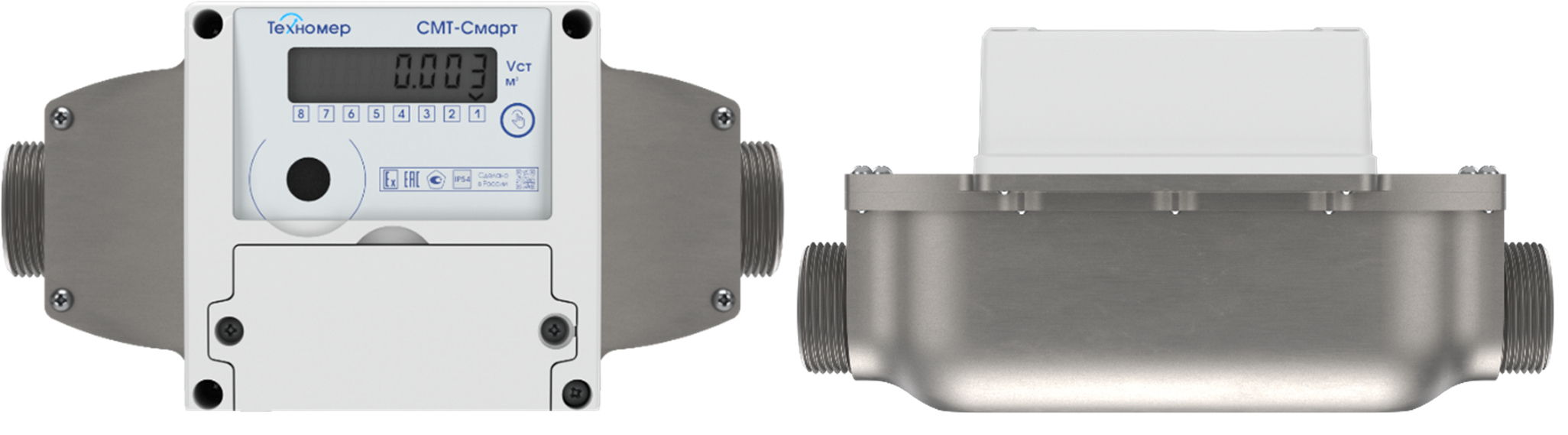

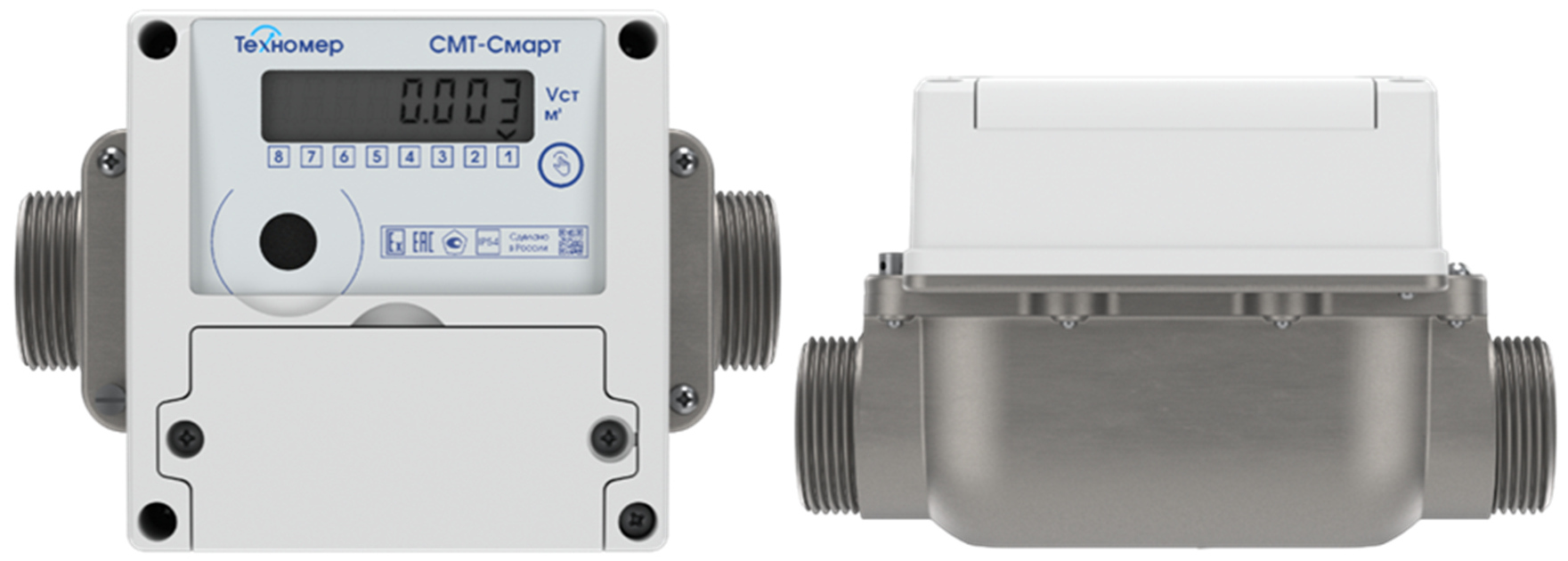

Рисунок 7 - Общий вид счетчиков газа микротермальных СМТ-Смарт-ДКЗ-СД.
СМТ-Смарт-ДКЗ-О6, СМТ-Смарт-ДКЗ-Gl 0
Рисунок 8 - Общий вид счетчиков газа микротермальных СМТ-Смарт-ДКЗ-СД-В.
С\ГГ-Смарт-ДКЗ-Ст6-В. СМТ-Смарт-ДКЗ-Gl0-В

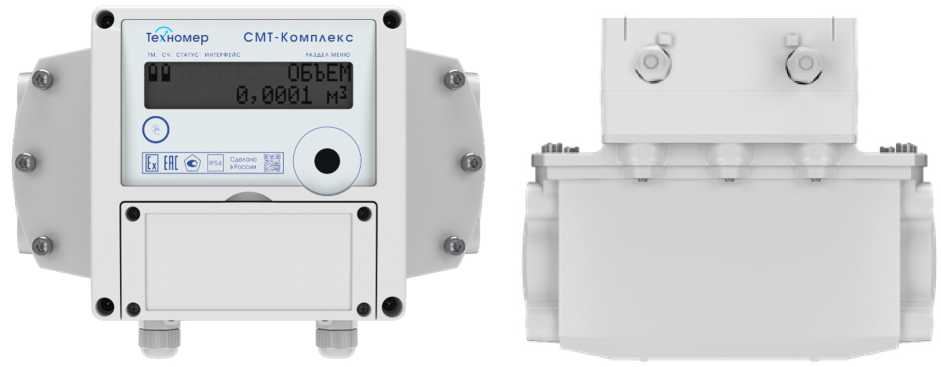

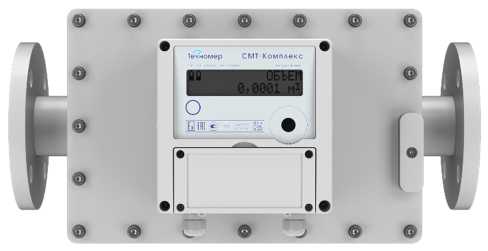

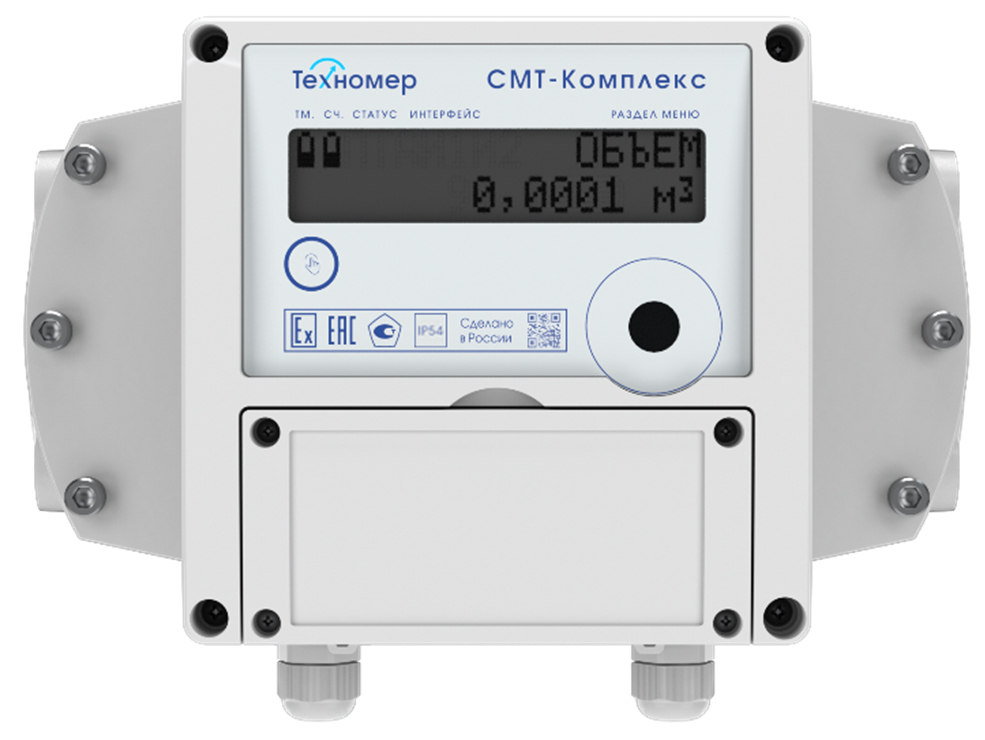

Рисунок 9 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-СД. СМТ-Комплекс-
G6, СМТ-Комплекс-GlO, СМТ-Комплекс-СИб. СМТ-Комплекс^25, СМТ Комплекс-КДД.
СМТ Комплекс-К-66, СМТ Комплекс-К-GlO, СМТ Комплекс-К^16, СМТ Комплекс-К^25, СМТ-Комплекс-ДКЗ^4, СМТ-Комплекс-ДКЗ-О6, СМТ-Комплекс-ДКЗ-GlO, СМТ-Комплекс-ДКЗ^16, СМТ-Комплекс-ДКЗ^25

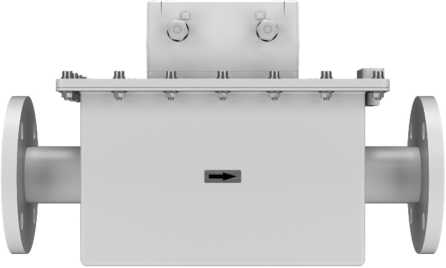

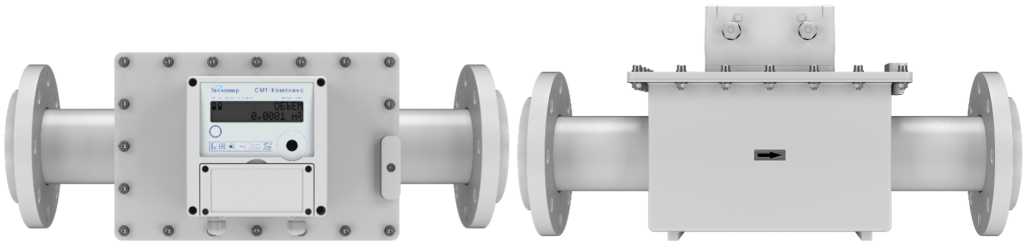

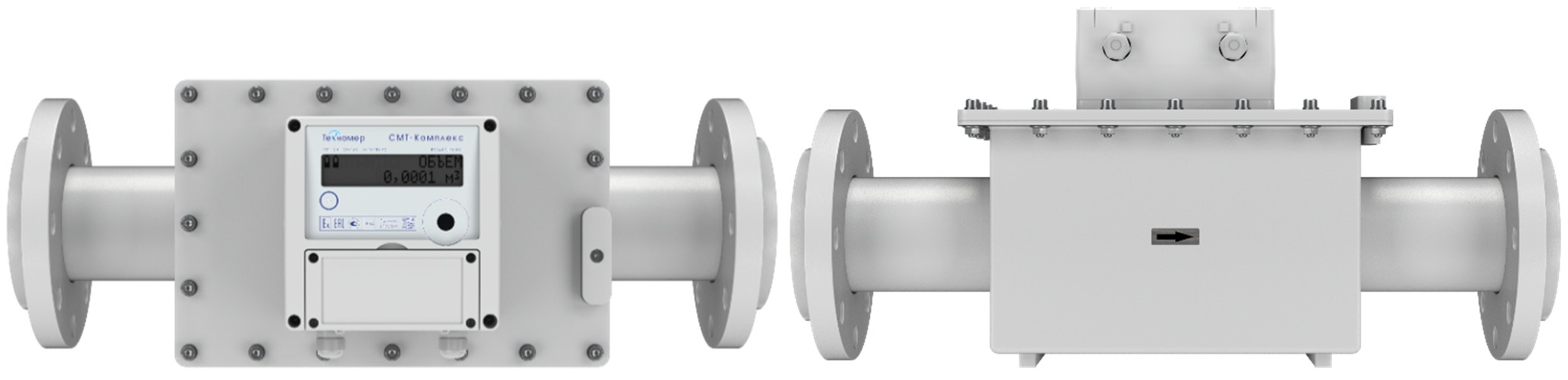

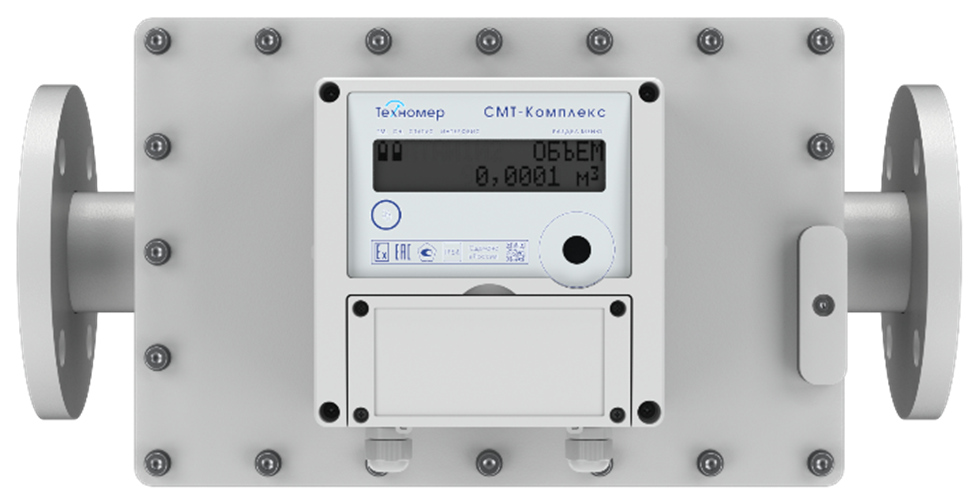

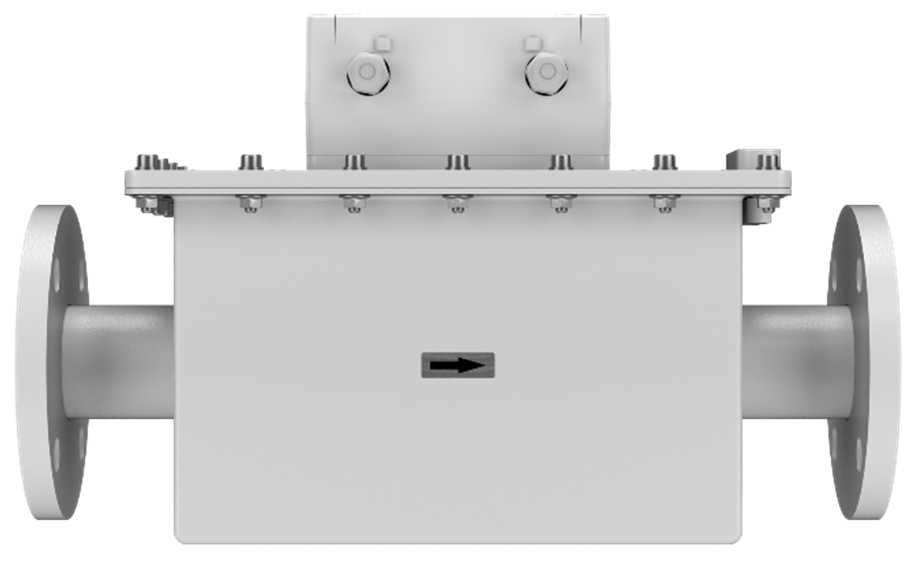

Рисунок 10 - Общий вид счетчиков газа микротермальных СМТ-Комплекс^40, CMT-KoMnnekC-G65, СМТ-Комплекс-GlOO, CMT-KoMnneKC-G40-2

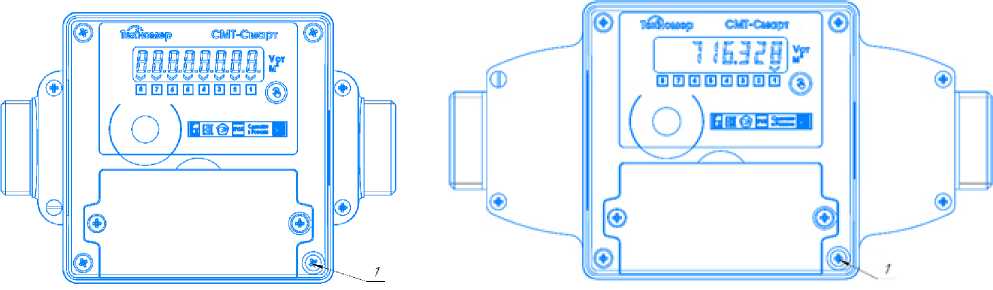

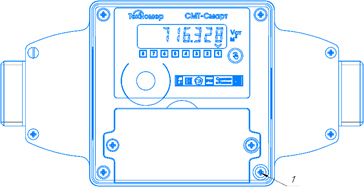

Рисунок 11 - Схема пломбировки от несанкционированного доступа исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ (1 - места нанесения знака поверки)
Исполнение СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ типоразмеров G4 - G25
Исполнение СМТ-Комплекс типоразмеров G40, G65, G100

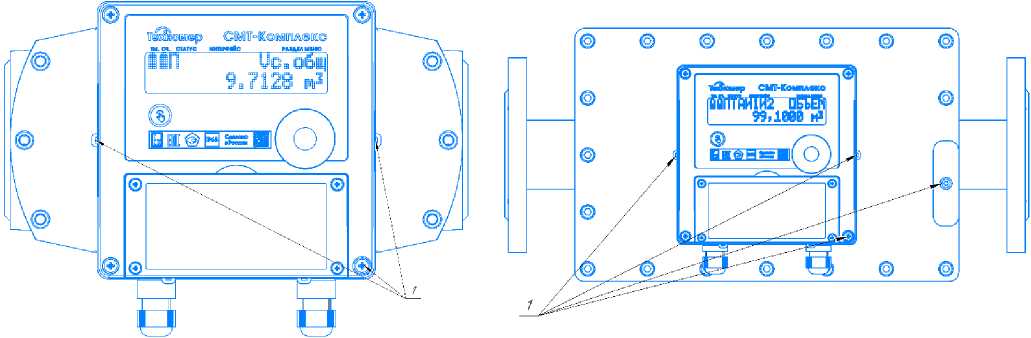

Рисунок 12 - Схема пломбировки от несанкционированного доступа исполнения СМТ-Комплекс (1 - места нанесения знака поверки)
Заводской номер
Знак утверждения типа

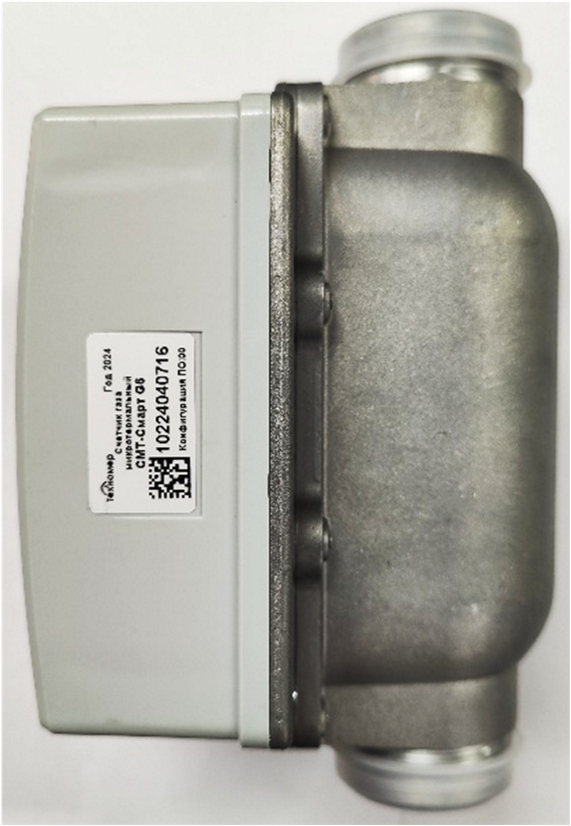

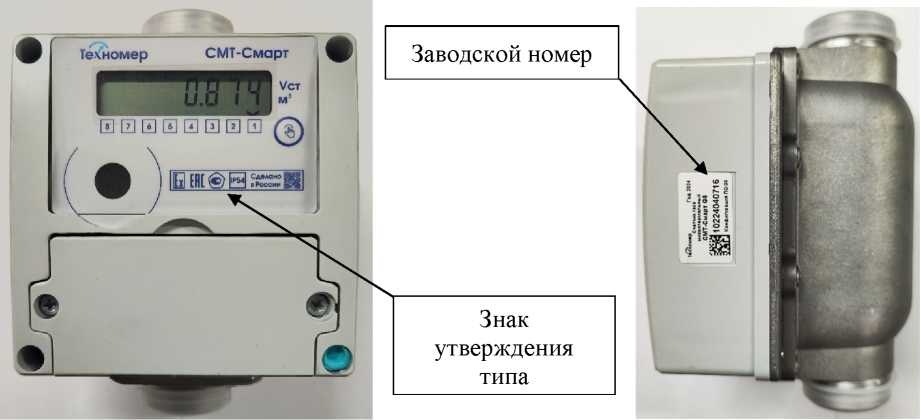

Рисунок 13 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Табл ица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Исполнение |
СМТ-А, СМТ-Смарт |
СМТ -Комплекс | ||
|
Идентификационное наименование программного обеспечения |
SMT_smart |
SMT_smart_K | ||
|
Номер версии (идентификационный номер) программного обеспечения* |
1.ХХХХХХ |
2.ХХХХХХ |
1.ХХХХХХ |
2.ХХХХХХ |
|
Цифровой идентификатор программного обеспечения ** |
6314 |
3412 |
9278 |
7890 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 | |||
|
* Идентификационное наименование программного обеспечения состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части программного обеспечения, младшая часть - номер версии метрологически незначимой части. * * Контрольная сумма для метрологически значимой части. | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Объемный расход газа, м3/ч: - максимальный (Qm^c) - номинальный (Qhom) - минимальный (Qmuh) |
7 4 0,04 |
11 6 0,06 |
18 10 0,1 |
28 16 0,16 |
45 25 0,25 |
72 40 0,40 |
110 65 0,65 |
176 100 1,1 |
|
Порог чувствительности, м3/ч |
0,008 |
0,012 |
0,02 |
0,032 |
0,05 |
0,08 |
0,13 |
0,6 |
|
Пределы допускаемой основной относительной погрешности при измерении объема газа, приведенного к стандартным условиям, %, не более: - от Qmuh До 0,1 • Qhom включ. - свыше 0,1 • Qhom ДО Qмакс включ. |
±3 ±1,5 | |||||||
|
Пределы допускаемой основной относительной погрешности для модификаций У c повышенной точностью при измерении объема газа, приведенного к стандартным условиям от Qmuh до Qмaкс, %, не более |
±1,5 | |||||||
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой среды от нормальной на каждые 10 °С, %, не более |
±0,4 | |||||||
|
Нормальные условия измерений: - избыточное давление измеряемой среды, кПа - температура измеряемой среды, °С - относительная влажность измеряемой среды, %, не более - атмосферное давление, кПа |
от 0 до 15 от +15 до +25 75 при +20 °С от 84,0 до 106,7 | |||||||
|
Примечание - При расчете результирующей погрешности пределы основной погрешности и пределы дополнительной погрешности суммируют арифметически. | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Измеряемая среда |
воздух, природный газ по ГОСТ 5542-2022 с содержанием метана (СН4) от 70 до 100 % | |||||||
|
Интерфейсы связи |
Оптический, RS485, GSM, GPRS, NBIo'I', LoraWan, BlueTooth | |||||||
|
Температура измеряемой среды, °С |
от -25 до +55 | |||||||
|
Рабочее избыточное давление измеряемой среды, кПа |
от 0 до 15 | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Максимальное избыточное давление измеряемой среды внутри корпуса, кПа, не более |
50 | |||||||
|
Потеря давления при расходе Qмакс. для исполнений СМТ-А, СМТ-Смарт, Па, не более |
150 |
250 |
550 |
_ |
_ |
_ |
_ |
_ |
|
Потеря давления при расходе Qмaкс. для исполнений СМТ-Смарт-К, СМТ-Смарт-ДКЗ, Па, не более |
200 |
350 |
800 |
_ |
_ |
_ |
_ |
_ |
|
Потеря давления при расходе Qмaкс. для исполнений СМТ-Комплекс, Па, не более |
150 |
200 |
250 |
350 |
400 |
350 |
300 |
350 |
|
Потеря давления при расходе Qмaкс. для исполнений СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, Па, не более |
150 |
250 |
350 |
650 |
1300 |
_ |
_ |
_ |
|
Цена деления разряда индикаторного табло для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДК3, м3 |
0,001 |
_ | ||||||
|
Цена деления разряда цифрового индикаторного табло для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, м3 |
0,0001 | |||||||
|
Емкость индикаторного табло для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДК3, м3 |
99999,999 |
_ | ||||||
|
Емкость индикаторного табло для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс- ДКЗ, м3 |
99999999,9999 | |||||||
|
Диаметр внешнего резьбового соединения с трубопроводом для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДК3, дюйм |
1 % |
_ | ||||||
|
Диаметр внутреннего резьбового соединения с трубопроводом для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс- ДКЗ, дюйм |
1 % |
_ | ||||||
|
Тип фланцевого соединения с трубопроводом для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ -Комплекс-ДКЗ |
Фланец DN 40 |
Фланец DN 50 |
Фланец DN 80 | |||||
|
Тип фланцевого соединения с трубопроводом для исполнения СМТ-Комплекс^40-2 |
_ |
Фланец DN 80 |
_ | |||||
|
Габаритные размеры для исполнений СМТ-А, СМТ-Смарт, мм, не более: - высота - ширина - длина |
110 120 175 |
125 120 235 |
_ | |||||
|
Габаритные размеры для исполнений СМТ-Смарт-К, СМТ-Смарт-ДКЗ, мм, не более: - высота - ширина - длина |
125 120 235 |
_ | ||||||
|
Габаритные размеры для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ мм, не более: - высота - ширина - длина |
200 175 246 |
270 210 430 |
280 210 570 | |||||
|
Габаритные размеры для исполнения СМТ-1<ом11лекс-(.т40)-2, мм, не более: - высота - ширина - длина |
_ |
280 210 570 |
_ | |||||
|
Масса для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, кг, не более |
1,8 |
1,8 |
2,5 |
_ |
_ |
_ |
_ |
_ |
|
Масса исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ Комплекс-ДКЗ, кг, не более |
6 |
6 |
6 |
6 |
6 |
24 |
24 |
24 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +60 до 95 при температуре +35 °С от 84,0 до 106,7 | |||||||
|
Напряженность внешних постоянных магнитных полей или переменных полей сетевой частоты, А/м, не более |
400 | |||||||
|
Средний срок службы, лет |
12 | |||||||
|
Средняя наработка на отказ, ч |
75000 | |||||||
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb X | |||||||
Знак утверждения типа
наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Счетчик газа микротермальный |
СМТ-А |
1 шт. | |
|
СМТ-Смарт |
1 шт. | ||
|
СМТ-Смарт-К |
1 шт. | ||
|
СМТ-Смарт-ДКЗ |
1 шт. | ||
|
СМТ -Комплекс |
1 шт. | ||
|
СМТ-Комплекс-К |
1 шт. | ||
|
СМТ-Комплекс-ДКЗ |
1 шт. | ||
|
Счетчик газа микротермальный СМТ-А. Паспорт |
ТМР.407282.002-01 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт. Паспорт |
ТМР.407282.002-02 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт-К. Паспорт |
ТМР.407282.002-03 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт-ДКЗ. Паспорт |
ТМР.407282.002-04 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс. Паспорт |
ТМР.407282.002-05 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс-К. Паспорт |
ТМР.407282.002-06 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс-ДКЗ. Паспорт |
ТМР.407282.002-07 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт-У. Паспорт |
ТМР.407282.002-08 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт-К-У. Паспорт |
ТМР.407282.002-09 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Смарт-ДКЗ-У. Паспорт |
ТМР.407282.002-10 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс-У. Паспорт |
ТМР.407282.002-11 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс-К-У. Паспорт |
ТМР.407282.002-12 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-Комплекс-ДКЗ-У. Паспорт |
ТМР.407282.002-13 ПС |
1 шт. | |
|
Счетчик газа микротермальный СМТ-А. Руководство по эксплуатации |
ТМР.407282.002-01 РЭ |
1 шт. |
Поставляется по заказу |
|
Счетчик газа микротермальный СМТ-Смарт. Руководство по эксплуатации |
ТМР.407282.002-02 РЭ |
1 шт. |
Поставляется по заказу |
|
Счетчик газа микротермальный СМТ-Смарт-К. Руководство по эксплуатации |
ТМР.407282.002-03 РЭ |
1 шт. |
Поставляется по заказу |
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Счетчик газа микротермальный СМТ-Смарт-ДКЗ. Руководство по эксплуатации |
ТМР.407282.002-04 РЭ |
1 шт. |
Поставляется по заказу |
|
Счетчик газа микротермальный СМТ-Комплекс. Руководство по эксплуатации |
ТМР.407282.002-05 РЭ |
1 шт. |
Поставляется по заказу |
|
Счетчик газа микротермальный СМТ-Комплекс-К. Руководство по эксплуатации |
ТМР.407282.002-06 РЭ |
1 шт. |
Поставляется по заказу |
|
Счетчик газа микротермальный СМТ-Комплекс-ДКЗ. Руководство по эксплуатации |
ТМР.407282.002-07 РЭ |
1 шт. |
Поставляется по заказу |
|
Комплект монтажных частей |
_ |
1 шт. |
Поставляется по заказу |
Сведения о методах измерений
приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-04 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ, ТМР.407282.002-07 РЭ.
Нормативные документы
ГОСТ 2939-63 Газы. Условия для определения объема;
ГОСТ 5542-2022 Газ природный промышленного и коммунально-бытового назначения. Технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия.
Другие Счетчики газа
