Комплексы измерительные с видеофиксацией «Кордон.Про»MД

Назначение

Комплексы измерительные с видеофиксацией «Кордон.Про»МД (далее по тексту — комплексы) предназначены для определения в автоматическом режиме значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), измерений скорости транспортных средств (ТС) в зоне контроля радиолокационным методом и/или по видеокадрам, измерений скорости ТС на контролируемом участке по видеокадрам и/или радиолокационным методом, определения координат местоположения комплексов в плане, измерений интервалов времени, измерений расстояния от комплекса до ТС и между движущимися ТС, измерений угла между осью комплексов и направлением на ТС.

Описание

Принцип действия комплекса при измерении текущего времени, интервалов времени и определения координат местоположения комплексов в плане основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU).

Принцип действия комплекса при измерении скорости ТС радиолокационным методом основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера) с одновременным определением расстояния от точки размещения комплекса до ТС и угла между осью комплекса и направлением на ТС. Дополнительно может осуществляться независимая оценка скорости движения ТС по доступной фото-и видеоинформации.

Принцип действия комплексов при измерении скорости движения ТС в зоне контроля по видеокадрам основан на измерении расстояния, пройденного ТС в зоне контроля и времени, за которое оно было пройдено.

Принцип действия комплексов при измерениях скорости движения ТС на контролируемом участке дороги основан на измерении расстояния, пройденного ТС от точки фиксации в зоне контроля при въезде на контролируемый участок, до точки фиксации в зоне контроля при выезде с контролируемого участка дороги, а также измерении времени фиксации ТС в этих точках.

Принцип действия комплексов при измерении угла на ТС (приближающиеся и удаляющиеся) и расстояния от комплекса до приближающихся и удаляющихся ТС в зоне контроля основан на фазовой обработке радиолокационных сигналов или обработке оптических сигналов.

Комплексы состоят из одного или нескольких устройств К3х—К6х, отличающихся компоновкой и используемыми корпусными деталями, а также техническими характеристиками и функционалом. В состав комплекса должно входить, как минимум, одно устройство К3х—К6х, а также дополнительное оборудование для обеспечения его функционирования.

Формирование обозначения модификации комплекса происходит по следующему правилу. Указывается обозначение комплекса «Кордон.Про»МД, после которого перечисляются устройства входящие в его состав в следующем формате: количество данных устройств N, затем обозначение устройства К3х—К6х. Параметр «х» в обозначении устройств может принимать значения 3 или 6, что обусловлено отличием их метрологических характеристик. Значение параметра «х» не влияет на конструкцию устройства. Разные устройства в обозначении отделяются тире.

Комплексы могут использоваться в следующих вариантах размещения:

— стационарном (С) — контроль за дорожным движением в режиме непрерывной работы. Размещаются стационарно на элементах обустройства автомобильных дорог (стойках, опорах, и других конструкциях);

— передвижном (П) — контроль за дорожным движением в режиме непрерывной работы в течении ограниченного промежутка времени. Размещаются на специальных конструкциях (штативах, треногах и т.п., вышках и других конструкциях на базе ТС);

— мобильном (М) — контроль за дорожным движением в режиме непрерывной работы в течении ограниченного промежутка времени. Размещаются на борту ТС. Предусмотрена возможность включения требуемого варианта через защищенный интерфейс устройства в соответствии с предполагаемыми условиями применения.

Входящие в состав комплекса устройства работают в режиме Р, либо в режиме В, либо в режиме ВР, при вариантах размещения, указанных в таблице 1. В режиме Р комплекс производит измерение скорости радиолокационным методом, в режиме В - по видеокадрам, в режиме ВР комплекс может производить измерение скорости любым из перечисленных выше методов.

Таблица 1 - Режимы работы и варианты размещения устройств К3х—К6х

*Примечания:

1. При мобильном размещении (М) в режиме ВР используется радиолокационный метод измерения скорости.

2. При стационарном (С) и передвижном (П) размещении возможно одновременное измерение скорости движения ТС радиолокационным методом и по видеокадрам.

Конструктивно каждое устройство К3х—К6х содержит блок обработки информации, содержащий процессорный модуль с установленным специальным программным обеспечением (ПО), измерительный блок, содержащий видеокамеру и радарный модуль (опционально), модуль инфракрасной подсветки (опционально), модуль приема навигационных сигналов, модули связи и коммутации, модуль климат-контроля, блок питания.

Особенности конструкций устройств К3х—К6х приведены в таблице 2.

Таблица 2 - Особенности конструктивного исполнения устройств К3х—К6х

Примечание: Необходимость оснащения устройств К4х—К6х внешним модулем инфракрасной подсветки, а устройств К3х—К4х — радарным модулем определяется требованиями к поставляемому оборудованию и условиями его применения.

При необходимости расширения программно-аппаратных ресурсов возможно подключение входящих в состав комплекса устройств к внешнему блоку обработки (серверу).

Блок обработки информации осуществляет общее управление комплексом, проводит необходимые расчеты и производит оценку корректности результатов измерений, производит распознавание знаков государственной регистрации ТС по изображениям с видеокамеры в пределах зоны контроля комплекса, формирует, сохраняет и передает на внешние каналы связи фиксируемую информацию о ТС и сопутствующие данные.

Радарный модуль производит передачу, прием и обработку радиолокационных сигналов, по которым производится определение скоростей ТС.

Модуль приема навигационных сигналов формирует данные о текущем времени и координатах в сохраняемой информации, а также выделяет 1 PPS метку для синхронизации шкалы времени комплекса.

Модуль инфракрасной подсветки обеспечивает подсветку зоны контроля в темное время суток, не вызывая ослепления участников дорожного движения.

Модуль климат-контроля включает в себя средства обогрева и охлаждения внутренних узлов комплекса. Имеется возможность перевода модуля климат-контроля в бескинематический режим.

В качестве источника питания применяется блок сетевого питания или блок сетевого питания со встроенным резервным аккумулятором или блок сетевого питания со встроенным источником бесперебойного питания или аккумуляторный бокс. Состав комплекта кабелей определяется в зависимости от размещения комплексов. Количество составных частей определяется заказом.

Блок сетевого питания обеспечивает питание от сети.

Блок сетевого питания со встроенным источником бесперебойного питания обеспечивает сетевое, а в случае его отсутствия (аварийного или планового) — автономное электроснабжение на время до 20 часов. Предусмотрена возможность увеличения времени автономной работы за счет использования соответствующего аккумулятора.

Блок сетевого питания со встроенным резервным аккумулятором обеспечивает сетевое, а в случае его кратковременного аварийного пропадания — автономное электроснабжение на время до 1 часа.

Аккумуляторный бокс с установленным в нем аккумулятором обеспечивает электроснабжение в передвижном или в мобильном режиме.

В зависимости от конфигурации зоны контроля и условий применения в состав комплекса опционально может быть включено дополнительное оборудование: обзорные и распознающие камеры, блоки питания, сетевые коммутаторы, гермобоксы, теплоизоляция (полярный комплект), оборудование для организации беспроводной связи, ИК-прожекторы, крепежные элементы, монтажные приспособления, модуль сопряжения с контроллером светофора, видеосервер (блок обработки и хранения данных), автомобильный блок питания со встроенной аккумуляторной батареей и подзарядкой от бортовой сети и др. Комплектность комплексов указана в формулярах.

Комплексы допускают возможность проводного и/или беспроводного подключения к ним вычислительного устройства с экраном (в том числе носимого) для настройки и считывания телеметрической информации.

Комплексы позволяют транслировать информацию о зафиксированных нарушениях, о дорожной ситуации и иную информацию на внешние устройства отображения информации, в том числе, если необходимо, информацию о траектории ТС (трекинг) по специальному протоколу.

Комплексы могут применяться как детекторы ТС для сбора и анализа статистических данных транспортного потока. Для дополнительной оценки загруженности дороги и решения других задач ИТС возможна выдача информации о навигационных координатах ТС, находящихся в зоне контроля.

Комплексы работают в автоматическом режиме с целью выявления нарушений правил дорожного движения, предусмотренных КоАП Российской федерации и административных правонарушений в области благоустройства территории, предусмотренных законами субъектов Российской Федерации и определенных в разделе 7.5 ТУ 26.51.66-046-31002820-2022, в том числе:

— превышение установленной скорости движения в зоне контроля;

— превышение установленной скорости движения на протяженном участке дороги;

— выезд на полосу, предназначенную для встречного движения;

— выезд на трамвайные пути встречного направления;

— движение по разделительной полосе;

— движение по полосе для общественного транспорта;

— движение по обочине.

— движение по велосипедным или пешеходным дорожкам либо тротуарам;

— движение грузовых ТС далее второй полосы;

— несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями: проезд знака СТОП без остановки, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, движение во встречном направлении по дороге с односторонним движением, несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств, несоблюдение минимальной дистанции;

— невыполнение требования Правил дорожного движения уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей транспортных средств), пользующимся преимуществом в движении;

— нарушение запрета остановки или стоянки ТС, включая, но не ограничиваясь следующими нарушениями: несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств, остановка или стоянка на железнодорожном переезде, остановка или стоянка на местах, отведенных для ТС инвалидов, остановка на полосе для маршрутных ТС, остановка или стоянка ТС на тротуаре, остановка в местах остановки маршрутных ТС или стоянки легковых такси, остановка или стоянка на трамвайных путях, остановка транспортных средств далее первого ряда от края проезжей части, остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях, создание при остановке препятствий для движения других транспортных средств;.

— нарушение правил применения ремней безопасности или мотошлемов;

— нарушение правил пользования внешними световыми приборами;

— нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

— нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках);

— нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

— разворот в местах, где такие маневры запрещены;

— движение задним ходом в местах, где такие маневры запрещены;

— неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

— нарушение правил, установленных для движения транспортных средств в жилых зонах;

— пользование водителем во время движения транспортного средства телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук;

— проезд на запрещающий сигнал светофора;

— невыполнение требования Правил дорожного движения об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

— выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении;

— невыполнение требования Правил дорожного движения уступить дорогу транспортному средству, пользующемуся преимущественным правом проезда перекрестков (транспортному средству, пользующемуся преимущественным правом движения);

— невыполнение требования Правил дорожного движения, за исключением установленных случаев, перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;

— пересечение железнодорожного пути вне железнодорожного переезда, выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора или дежурного по переезду, остановка или стоянка на железнодорожном переезде либо проезд через нерегулируемый железнодорожный переезд, если к переезду в пределах видимости приближается поезд (локомотив, дрезина);

— движение транспортных средств по дорогам общего пользования со скрытым или плохо читаемым государственным регистрационным знаком;

— нарушение правил перевозки грузов.

Комплексы могут обмениваться данными (в том числе навигационными) между собой и внешними устройствами обработки информации по проводным и/или беспроводным каналам.

Для идентификации ТС со скрытым ГРЗ комплексы могут анализировать изображения и информацию о проездах данного ТС, полученных другими комплексами, с целью обнаружения данных, содержащих изображение данного ТС с читаемым ГРЗ.

Решение измерительных задач и выявление нарушений правил дорожного движения комплексы производят в автоматическом режиме без участия человека.

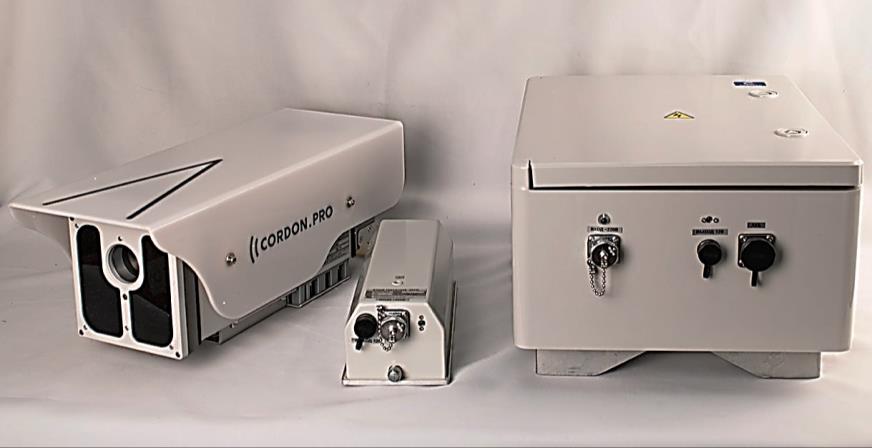

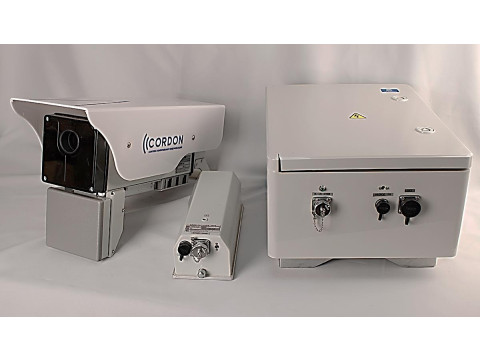

Общие виды устройств К3х—К6х с указанием места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера представлены на рисунках 1 - 5.

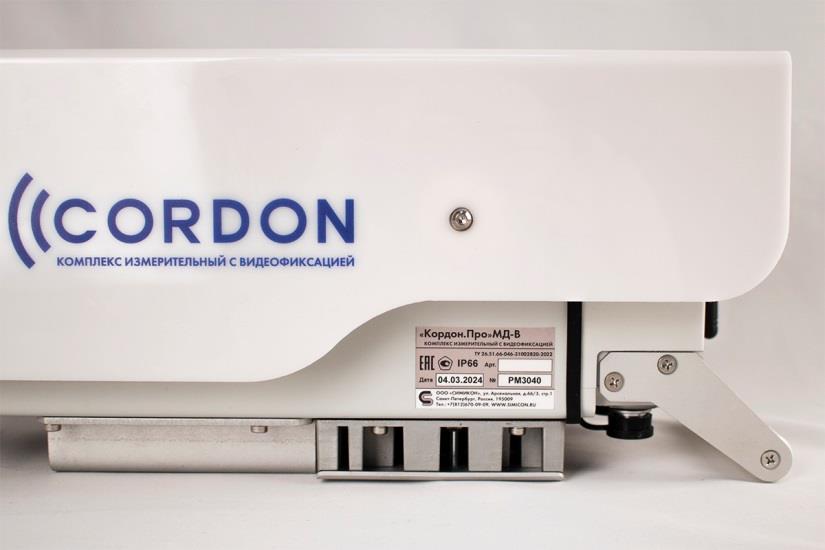

Место маркировки, нанесения знака утверждения типа и заводского номера

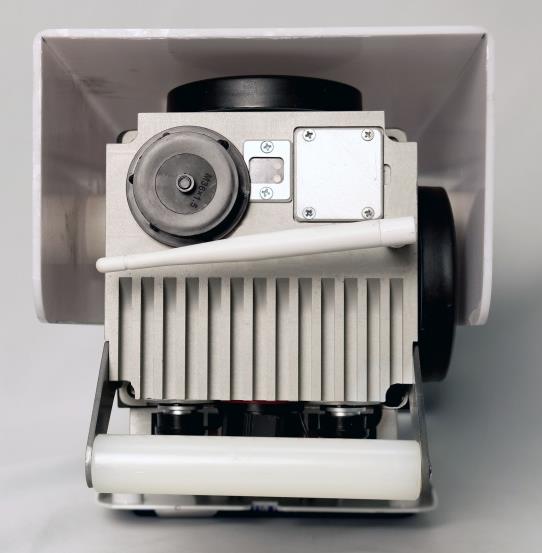

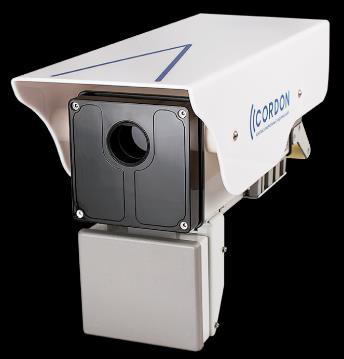

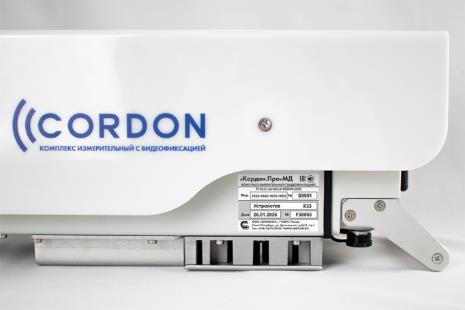

Рисунок 1 - Общий вид устройств К33 (х=3) и К36 (х=6) с указанием места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Место маркировки, нанесения знака утверждения типа и заводского номера

Рисунок 2 - Общий вид устройств К43 и К46 с указанием места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Место пломбирования

Место маркировки, нанесения знака утверждения типа и заводского номера

Блок обработки информации

фоторадарный блок

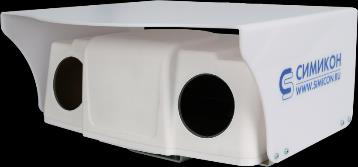

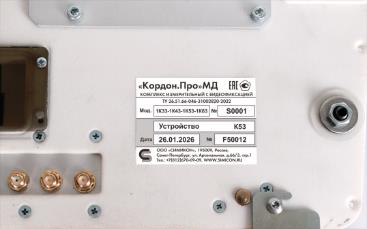

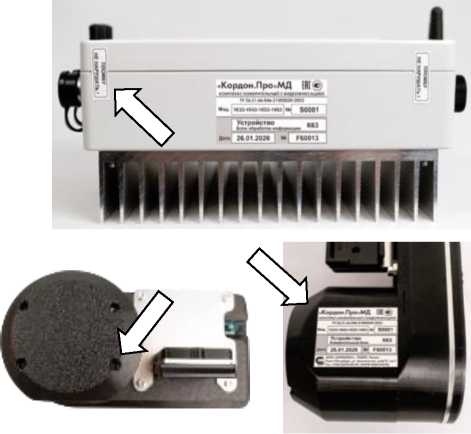

Рисунок 3 - Общий вид устройств К53 и К56 с указанием места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

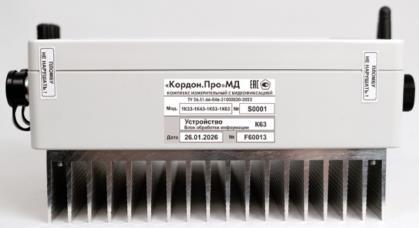

Рисунок 4 - Общий вид устройств К63 и К66 с указанием места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Общие виды источников питания комплексов представлены на рисунке 6.

Блок сетевого питания

Аккумуляторный бокс

Блок сетевого питания со встроенным источником бесперебойного питания

Блок сетевого питания со встроенным резервным аккумулятором

Рисунок 5 - Общие виды источников питания комплексов

Корпуса устройств могут изготавливаться следующих цветов: светло-серый, коричневый, светло-серый — коричневый. По заявке цвет корпуса может быть изменен.

Заводской номер наносится методом металлографии на шильд, закрепленный на боковой поверхности корпуса устройства и типографским способом в формуляр. Формат нанесения заводского номера буквенно-цифровой. Корпуса блоков защищены от несанкционированного вскрытия мастичными пломбами на винтах конструкции. Знак поверки на корпус комплексов не наносится.

Программное обеспечение

В комплексах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.

Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.

Таблица 3 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится на титульный лист формуляра ГДЯК 464965.053 ФО и руководства по эксплуатации

ГДЯК 464965.053 РЭ типографским методом, а также на корпус устройства с помощью металлографической этикетки.

Комплектность

Таблица 6 - Комплектность средства измерений

Примечание: * Состав комплекса определяется требованиями к поставляемому оборудованию

Сведения о методах измерений

приведены в разделе 5 «Эксплуатация комплекса» документа ГДЯК 464965.053 РЭ «Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.1, 12.1.2, 12.1.3, 12.42.1, 12.42.2, 12.43, 12.44.1

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» в части пп. 5.3, 5.4, 5.5

Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Технические условия. ТУ 26.51.66-046-31002820-2022
