Расходомеры вихревые Метран-390М
| Номер в ГРСИ РФ: | 92152-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Расходомеры вихревые Метран-390М (далее - расходомеры) предназначены для измерений объемного расхода, объема водяного пара, газа и жидкости, массового расхода и массы воды и насыщенного водяного пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92152-24 |
| Наименование | Расходомеры вихревые |
| Модель | Метран-390М |
| Срок свидетельства (Или заводской номер) | 20.05.2029 |
Производитель / Заявитель
Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 92152-24: Описание типа | Скачать | 193.2 КБ | |
| 92152-24: Методика поверки | Скачать | 1.9 MБ |
Описание типа
Назначение
Расходомеры вихревые Метран-390М (далее - расходомеры) предназначены для измерений объемного расхода, объема водяного пара, газа и жидкости, массового расхода и массы воды и насыщенного водяного пара.
Описание
Расходомеры состоят из датчика расхода (далее - датчик), измерительного преобразователя (далее - преобразователь) интегрального или удаленного монтажа.
Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна скорости потока. Скорость потока и пропорциональный ей объемный расход измеряемой среды рассчитываются на основе измеренной частоты следования вихрей.
Опционально расходомеры позволяют проводить вычисления массового расхода и массы воды и насыщенного водяного пара.
Массовый расход и масса вычисляются путем умножения объемного расхода и объема на плотность измеряемой среды. Плотность воды и насыщенного водяного пара вычисляются в соответствии с ГСССД МР 147-2008.
Расходомеры изготавливаются в общепромышленном и взрывозащищенном исполнениях.
С преобразователем интегрального монтажа

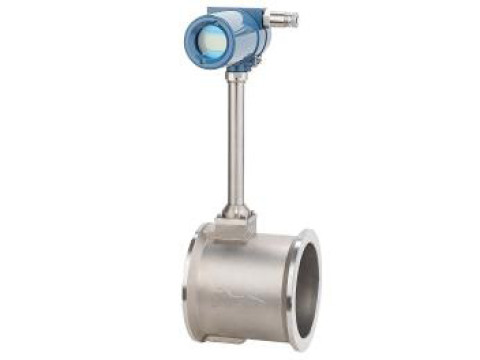

Рисунок 1 - Общий вид расходомеров
С преобразователем удаленного монтажа
Преобразователи и датчики могут изготавливаться с другим цветом корпуса и его элементов. Допускаются внешние отличия, связанные с технологией изготовления корпусных деталей и способом обработки их поверхностей.
Заводской номер, состоящий из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочные таблички, расположенные на корпусе преобразователя.
Пломбирование расходомеров не предусмотрено.
Нанесение знака поверки на расходомеры не предусмотрено.

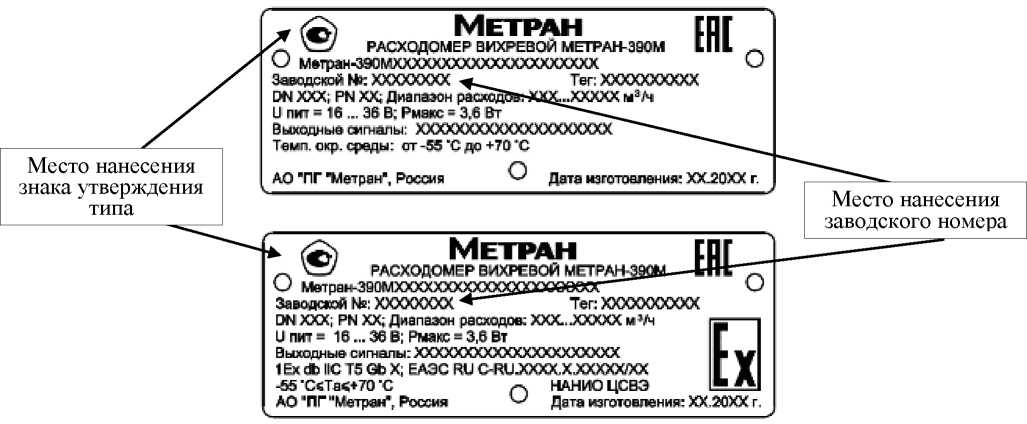

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости, объемного и массового расхода, объема и массы измеряемой среды, формирование выходных сигналов, отображение значений на ЖКИ. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5274_310_RevXX.hex* |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
Цифровой идентификатор ПО |
_ |
|
* «XX» не относится к метрологически значимой части ПО и принимает значения от 0 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода1), м3/ч: - жидкость - газ, водяной пар |
от 0,5 до 500 от 5 до 16000 |
|
Диапазон измерений массового расхода воды и насыщенного водяного пара, кг/ч |
от Qv . • р до Qv • Р |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) , %2) 3) 4): - жидкость - газ, водяной пар |
±0,5; ±0,75; ±1,0; ±1,5 ±0,75; ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) воды5) и насыщенного водяного пара, % |
+ 0,35 |
|
Пределы допускаемой приведенной погрешности воспроизведения токового выходного сигнала от 4 до 20 мА, % от диапазона воспроизведения: - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (25±10) °С на каждые 10 °С |
±0,1 ±0,1 |
|
Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте. 2) Фактические значения указываются в паспорте. 3) Указаны значения пределов допускаемой относительной погрешности измерений объемного расхода (объема) в диапазоне измерений от включительно до . Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в диапазоне измерений от до составляют 1 _ 2) %. 4) При имитационной поверке пределы относительной погрешности измерения объемного расхода равны ±1,0 %, но не менее значений, указанных в паспорте. 5) Без учета погрешности от принятия давления за условно-постоянное значение. Примечания: 1. Введены следующие обозначения: - максимальное значение диапазона измерений объемного расхода, м3/ч; - минимальное значение диапазона измерений объемного расхода, м3/ч; - переходное значение объемного расхода в соответствии с руководством по эксплуатации, м3/ч; - пределы допускаемой относительной погрешности измерений объемного расхода (объема) в диапазоне измерений от до , %; Р -плотность измеряемой среды. 2. При использовании токового выходного сигнала погрешность измерений объемного (массового) расхода алгебраически суммируется с погрешностью воспроизведения токового сигнала от 4 до 20 мА. При этом погрешности должны быть приведены к одинаковому виду. 3. Основная и дополнительная погрешности воспроизведения токового выходного сигнала от 4 до 20 мА суммируются алгебраически. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
от 15 до 300 |
|
Напряжение питания постоянного тока, В |
от 16 до 36 |
|
Выходные сигналы |
аналоговый (от 4 до 20 мА), частотно-импульсный (до 10000 Гц), HART, Modbus |
|
Температура окружающей среды, °С |
от -55 до +70 |
|
Температура измеряемой среды, °C |
от -40 до +350 |
|
Избыточное давление измеряемой среды, МПа, не более |
42,5 |
|
Габаритные размеры, мм, не более: - высота - ширина - толщина |
850 410 770 |
|
Масса, кг, не более |
1600 |
|
Средний срок службы, лет |
15 |
|
Наработка на отказ, ч, не менее |
150000 |
|
Маркировка взрывозащиты |
1Ех db 11С Т5 Gb Х |
Знак утверждения типа
наносится на маркировочную табличку расходомеров методом, принятым на предприятии-изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомер вихревой Метран-390М |
_ |
1 |
|
Руководство по эксплуатации |
13.5369.000.00 РЭ |
1 |
|
Паспорт |
13.5369.000.00 ПС |
1 |
|
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 расходомеров, поставляемых в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа расходомера» руководства по эксплуатации 13.5369.000.00 РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 4213-101-51453097-2023 Расходомеры вихревые Метран-390М. Технические условия.
