Системы измерительно-вычислительные MPI-6
| Номер в ГРСИ РФ: | 95838-25 |
|---|---|
| Производитель / заявитель: | JiangSu LiHe I&C Technology Co., Ltd., КИТАЙ |
Системы измерительно-вычислительные MPI-6 (далее - системы), предназначены для непрерывных измерений и преобразований входных сигналов параметров абсолютной и относительной вибрации (виброскорости, виброперемещения), частоты вращения, относительного и линейного перемещения, а также измерения сигналов от термопреобразователей сопротивления (далее - ТС) и первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы в виде силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95838-25 | ||||||
| Действует | по 09.07.2030 | ||||||
| Наименование | Системы измерительно-вычислительные | ||||||
| Модель | MPI-6 | ||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 03a07462-0f3d-d9f0-214a-cbff636e4540 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
JiangSu LiHe I&C Technology Co., Ltd., КИТАЙ, Building D2, Cyberport of Powerise Industry Park, No.201 Jinshan Road, Jiangyin, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-321-2024 Государственная система обеспечения единства измерений. Системы измерительно-вычислительные MPI-6. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95838-25: Описание типа
2025-95838-25.pdf
|
Скачать | 2.8 MБ | |
|
95838-25: Методика поверки
МП-321-2024
2025-mp95838-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Системы измерительно-вычислительные MPI-6 (далее - системы), предназначены для непрерывных измерений и преобразований входных сигналов параметров абсолютной и относительной вибрации (виброскорости, виброперемещения), частоты вращения, относительного и линейного перемещения, а также измерения сигналов от термопреобразователей сопротивления (далее - ТС) и первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы в виде силы постоянного тока.
Описание
Принцип работы системы основан на осуществлении непрерывного приема, усиления, преобразования и измерения входных аналоговых сигналов, поступающих от первичных преобразователей, установленных на объекте измерений, расчете параметров и характеристик с последующим сравнением полученных значений физических величин с установленными пользователями программируемых пороговых значений, при превышении заданных пределов, воспроизведение управляющих сигналов, а также измерительная часть системы производит вторичное цифро-аналоговое преобразование входных сигналов от первичных преобразователей в унифицированные аналоговые сигналы в виде силы постоянного тока.
Системы измерительно-вычислительные MPI-6 состоит из измерительной части и первичных измерительных преобразователей.
Измерительная часть системы представляет собой блочно-модульное программно-конфигурируемое изделие в корпусе прямоугольной формы из анодированного алюминия, в котором устанавливаются измерительные модули (платы-приемники сигналов от первичных преобразователей) и устройство отображения (на котором отображаются измеренные параметры), являющиеся элементами второго уровня, которые принимают и преобразуют полученные в виде аналоговых сигналов результаты измерений, осуществляют последовательный опрос измерительных каналов, логическую обработку данных и выдачу сигналов управления в соответствии с заданными пределами, а также передают измеренные параметры на высший уровень и осуществляют обмен информацией со сторонним оборудованием посредством встроенных интерфейсов промышленной связи RS-232 и (или) RS-485, с сохранением полученных данных в энергозависимой памяти для контроля рабочих параметров динамического оборудования.
Системы являются проектно-компонуемыми и в зависимости от проекта, в состав системы входит масштабируемое количество модулей и первичных преобразователей, а также обеспечена возможность использования модулей разных типов.
В блочном корпусе содержатся следующие модули: шасси (базовый блок системы), артикула MPI6001; модуль контроллер с центральным и коммуникационным процессором с сенсорно-индикаторным экраном, артикула MPI6002; измерительные модули, артикулы: MPI6012, MPI6022, MPI6032, MPI6052, MPI6163, MPI6062, MPI6072, MPI6106, и модули артикула MPI6150 (не участвующие в процессе измерения).
Измерительная часть системы обеспечивает: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модулей и индикацию наличия входных/выходных сигналов.
В состав системы входят следующие первичные преобразователи, изготавливаемые JiangSu LiHe I&C Technology Co. Ltd.:
- индуктивные преобразователи линейного перемещения, артикулы: TD-1, TDZ-1, TD-2. Принцип действия индуктивных преобразователей линейного перемещения основан на изменении индуктивности при перемещении сердечника относительно неподвижных измерительных обмоток и последующем преобразовании линейных перемещений в пропорциональный электрический сигнал. Конструктивно преобразователи состоят из корпуса, внутри которого расположены измерительные обмотки, сердечник и измерительный щуп, выступающий наружу, который служит для соединения с перемещающимся объектом;
- преобразователи вихретоковые (проксиметры), артикул ECS-3. Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения. Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля.
Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом.
Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Преобразователи вихретоковые артикула ECS-3, в зависимости от диаметра чувствительного элемента, имеют конструктивное исполнение датчика: «ф8мм», «ф11мм», «ф25мм»;
- велосиметры артикула LH-6K. В основе принципа действия велосиметра лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического сигнала при механическом воздействии на пьезоэлемент. Конструктивно велосиметры состоят из чувствительного элемента (высокочувствительного акселерометра) и электронной схемы (которая обеспечивает питание акселерометра и двойное интегрирование выходного сигнала), заключенных в герметичном цилиндрическом металлическом корпусе. В торце корпуса предусмотрено крепление на исследуемый объект, измерительная ось виброперемещений и виброскорости направлена по продольной оси корпуса велосиметра;
- преобразователи частоты вращения, артикулы: MR-01, MR-02, VRS-2, SMCB-01, SMCB-02. В основе работы преобразователей лежит перераспределение магнитного потока постоянного магнита. Магнит создает поле, которое может усиливаться или ослабляться при приближении металлических или ферромагнитных материалов. Конструктивно преобразователи выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена катушка с постоянным магнитом.
Измерительный параметр и номенклатура применяемых совместно первичных преобразователей измерительных модулей приведены в таблице 1.
Т а б л и ц а 1 - Измерительный параметр и возможные применяемые совместно первичные преобразователи измерительных модулей
|
Измерительные модули, артикула |
Первичный измерительный преобразователь |
|
Модули измерений частоты вращения | |
|
MPI6052 |
Преобразователи частоты вращения, артикулы SMCB-01 и SMCB-02 |
|
MPI6163 |
Преобразователи частоты вращения, артикулы: MR-01, MR-02, VRS-2 |
|
Модули измерений относительной вибрации | |
|
MPI6022 и MPI6062 |
Преобразователи вихретоковые артикула ECS-3 |
|
Модули измерений абсолютной вибрации | |
|
MPI6012 |
Велосиметры артикула LH-6K |
|
Модули измерений относительного перемещения | |
|
MPI6032 |
Преобразователи вихретоковые артикула ECS-3 |
|
Модули измерений линейного перемещения | |
|
MPI6072 |
Индуктивные преобразователи линейного перемещения, артикулы: TD-1 (датчик положения клапана), TD-2 (датчик теплового расширения), TDZ-1 |
|
Модули измерений темпе |
ратуры |
|
MPI6106 |
Нормирован без первичных измерительных преобразователей (подключаемый тип датчика - термопреобразователи сопр отивления) |
Системы предназначены для эксплуатации вне взрывоопасных зон.
Общий серийный номер системы соответствует серийному номеру, указанному на измерительной части системы, и указывается в паспорте на систему. Серийный номер измерительной части системы в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится методом сублимационной печати на наклейку, расположенной в боковой части корпуса, в соответствии с рисунком 1.
Первичные преобразователи из состава системы имеют собственные серийные номера и указываются в паспорте на систему.
Серийный номера велосиметра артикула LH-6K в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится на корпус методом гравировки, в соответствии с рисунком 2.
Преобразователи вихретоковые артикула ECS-3 состоят из проксиметра и вихретокового датчика, имеющих собственные серийные номера. Серийный номер проксиметра в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр, разделяемые пробелом) наносится методом сублимационной печати на наклейку расположенной на боковой поверхности корпуса проксиметра, в соответствии с рисунком 3. Серийный номер вихретокового датчика в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр) наносится методом сублимационной печати на наклейку, помещенную под прозрачную термоусадку, на соединительный проводник электрический (далее - кабель), в соответствии с рисунком 3.
Серийный номер преобразователей частоты вращения, артикулы: MR-01, MR-02, SMCB-01, SMCB-02, в формате буквенно-цифрового обозначения (букв латинского алфавита и арабских цифр, разделяемые пробелом) наносятся методом сублимационной печати на наклейку, помещенную под прозрачную термоусадку, на кабель, в соответствии с рисунками 4 и 5.
Серийный номер преобразователей частоты вращения артикула VRS-2, в формате буквенно-цифрового обозначения (арабских цифр, разделяемые пробелом и тире) наносится методом гравировки на грань торцевого шестигранника корпуса преобразователя, в соответствии с рисунком 6.
Серийный номер преобразователей линейного перемещения, артикулы: TD-1, TDZ-1, TD-2, наносятся в формате цифрового обозначения (арабских цифр) методом сублимационной печати на наклейку на корпусе преобразователя, в соответствии с рисунками 7 - 9.
Опломбирование от несанкционированного доступа системы не предусмотрено.
Нанесение знака поверки на систему не предусмотрено.
Общий вид измерительной части системы и место нанесения серийного номера приведен на рисунке 1.
Общий вид велосиметров артикула LH-6K (из состава системы) и место нанесения серийного номера приведен на рисунке 2.
Общий вид преобразователей вихретоковых артикула ECS-3 (из состава системы) и место нанесения серийного номера приведен на рисунке 3.
Общий вид преобразователей частоты вращения, артикулы: MR-01, MR-02, SMCB-01, SMCB-02, VRS-2 (из состава системы) и место нанесения серийного номера приведен на рисунках 4 - 6.
Общий вид преобразователей линейного перемещения, артикулы: TD-1, TDZ-1, TD-2 (из состава системы) и место нанесения серийного номера приведен на рисунках 7 - 9.

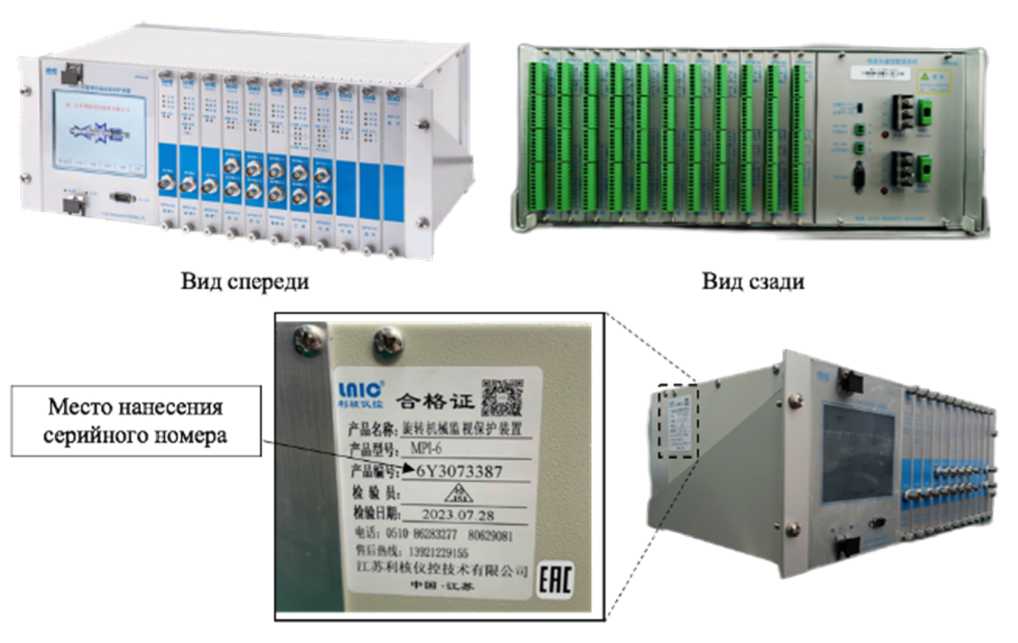

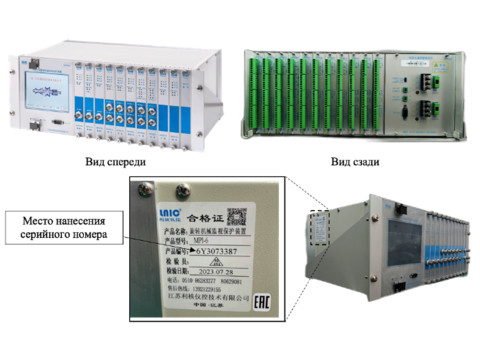

Рисунок 1 - Общий вид измерительной части системы MPI-6 и место нанесения серийного номера

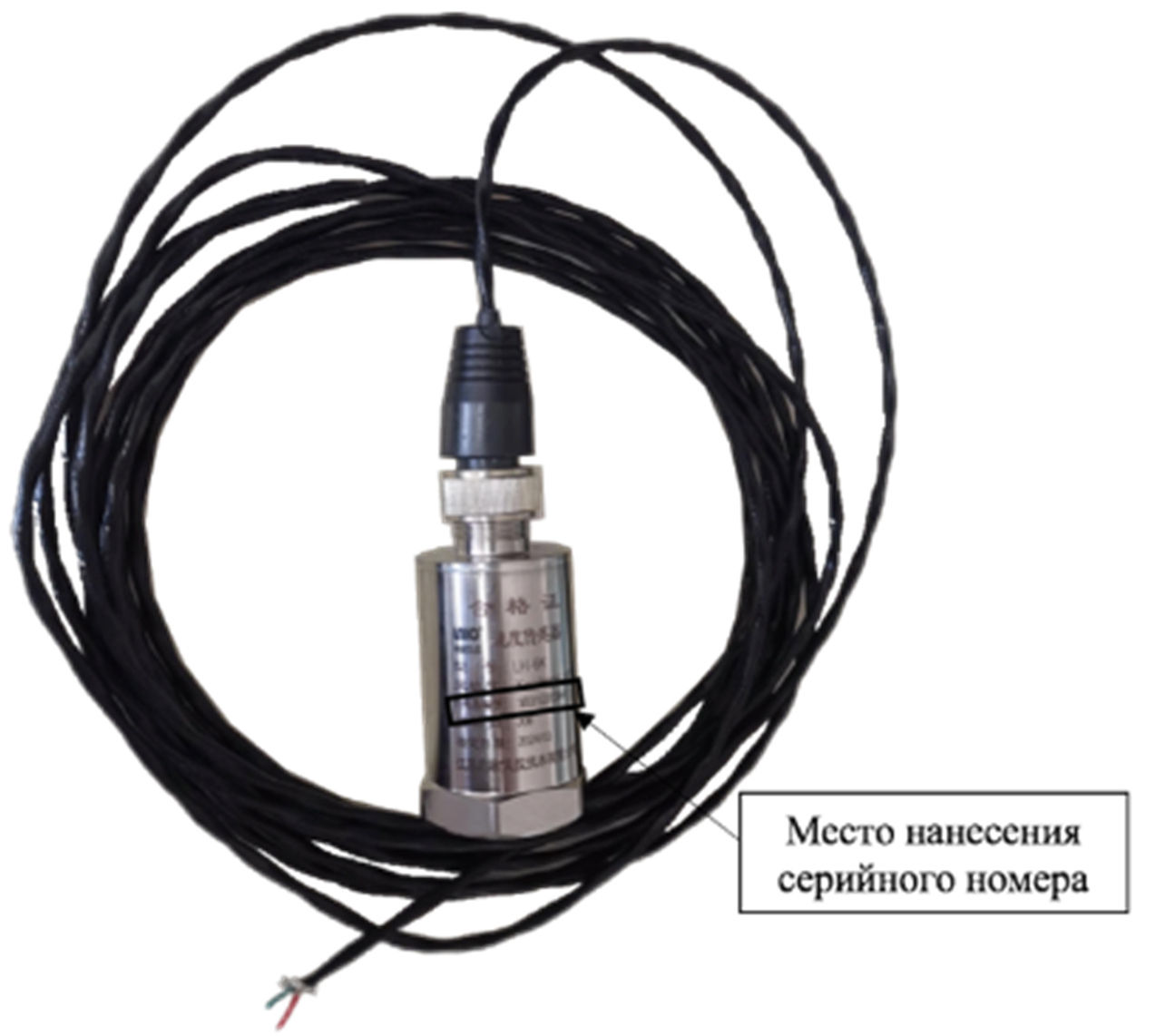

Рисунок 2 - Общий вид велосиметров из состава системы артикула LH-6K и место нанесения серийного номера

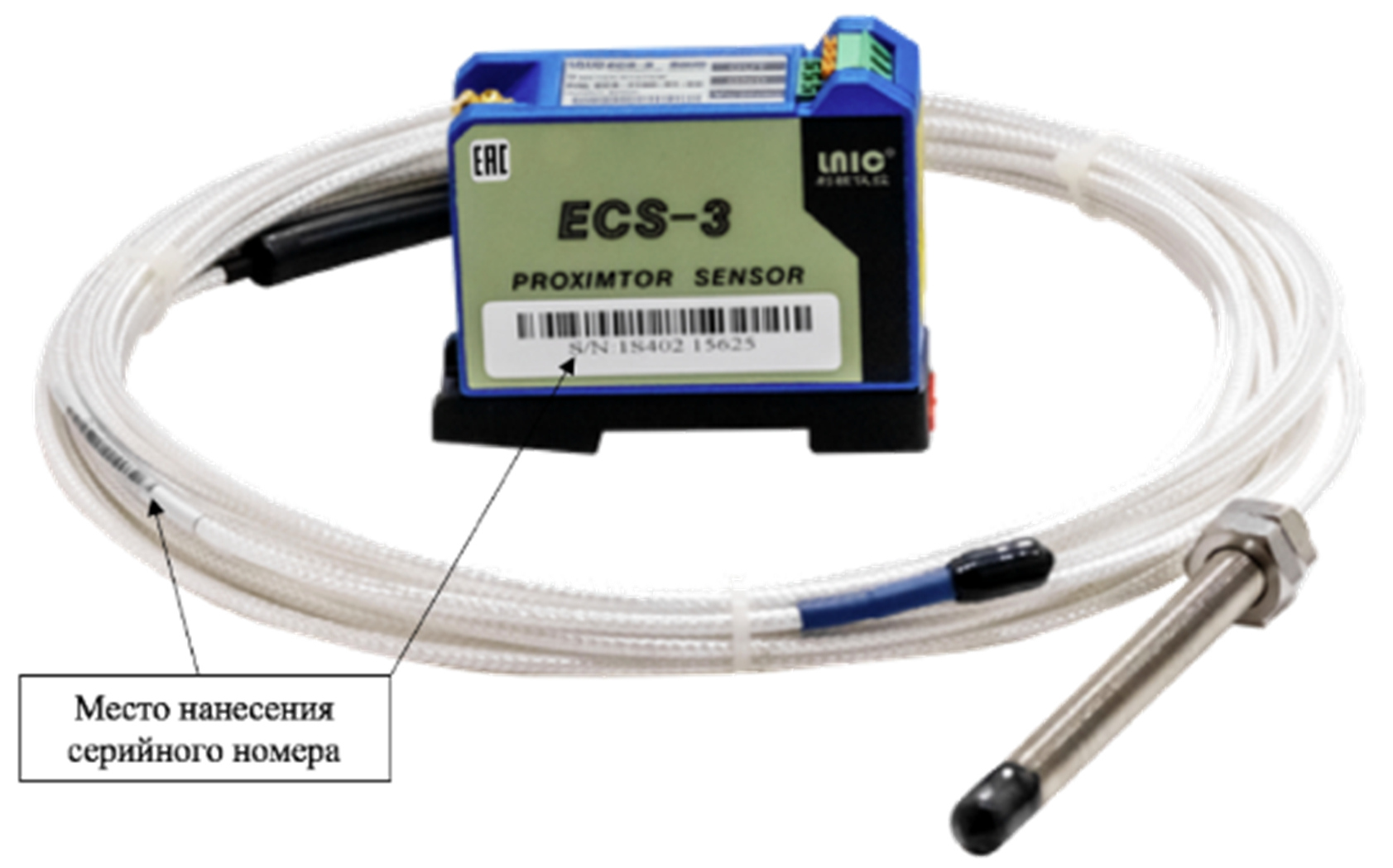

Рисунок 3 - Общий вид преобразователей вихретоковых из состава системы артикула ECS-3 и место нанесения серийного номера

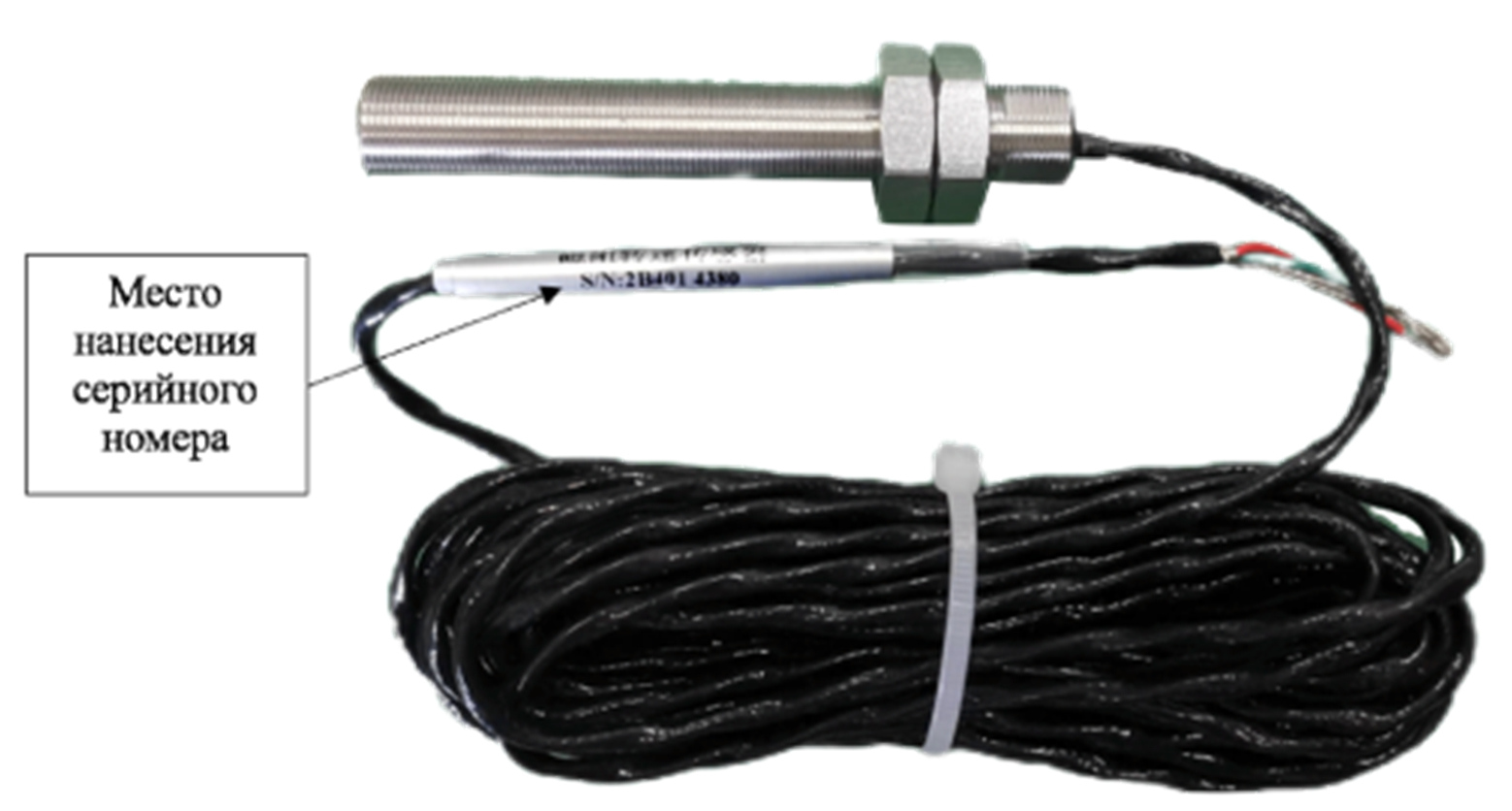

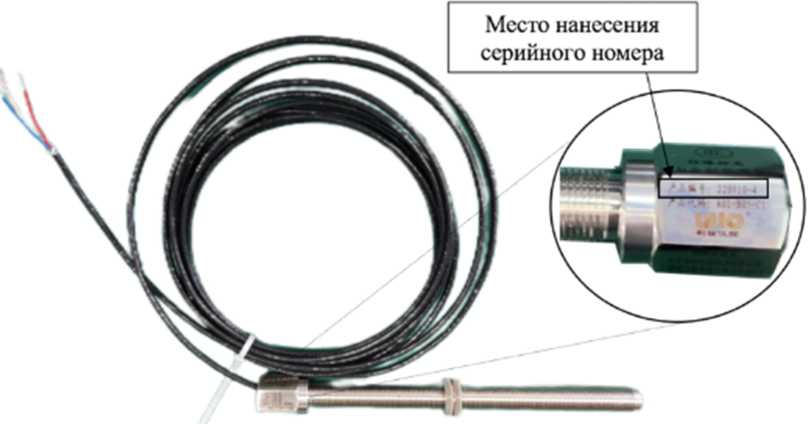

Рисунок 4 - Общий вид преобразователей частоты вращения из состава системы артикулов MR-01 и MR-02, и место нанесения серийного номера

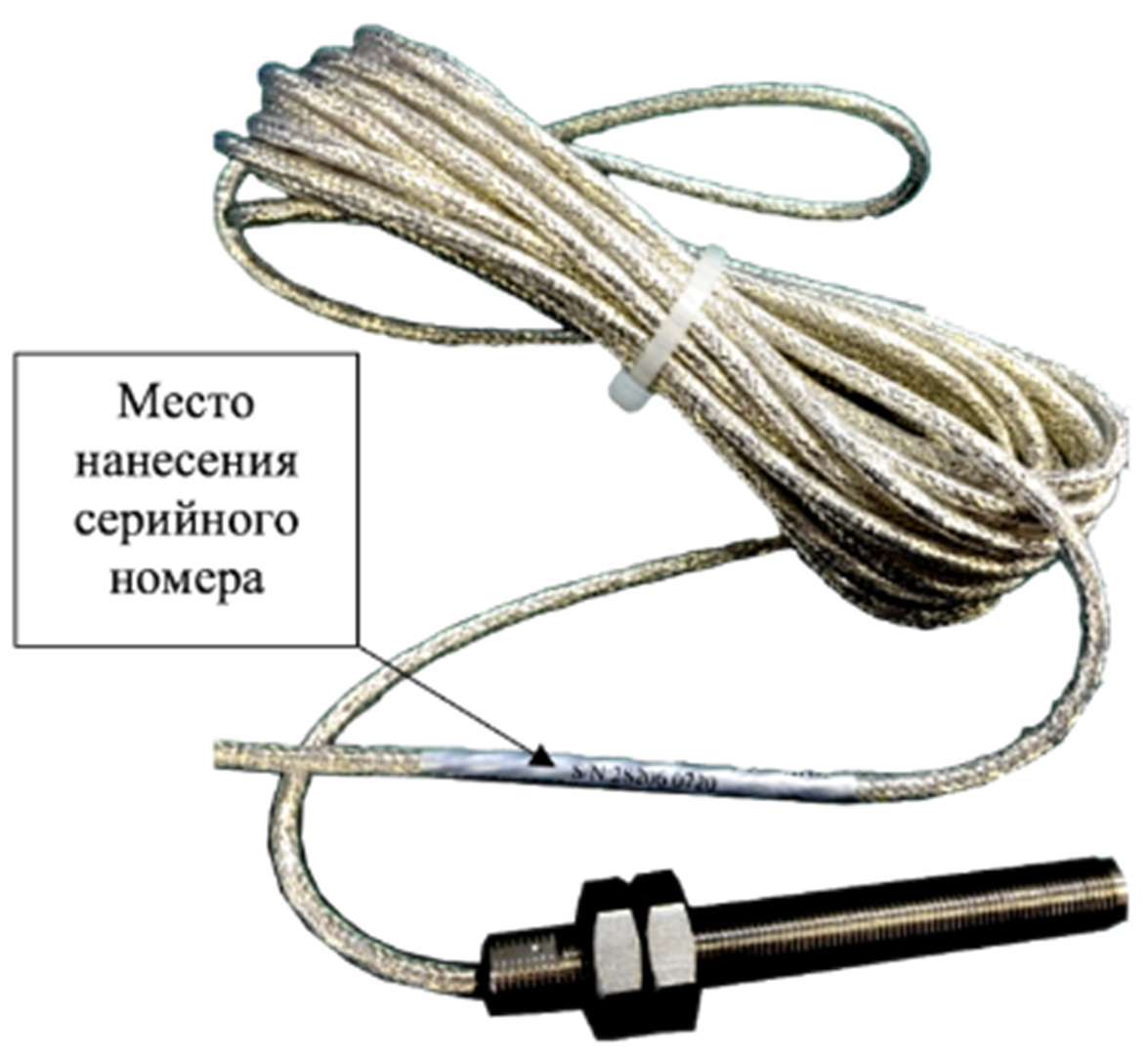

Рисунок 5 - Общий вид преобразователей частоты вращения из состава системы артикулов SMCB-01 и SMCB-02, и место нанесения серийного номера
Рисунок 6 - Общий вид преобразователей частоты вращения из состава системы артикула VRS-2 и место нанесения серийного номера

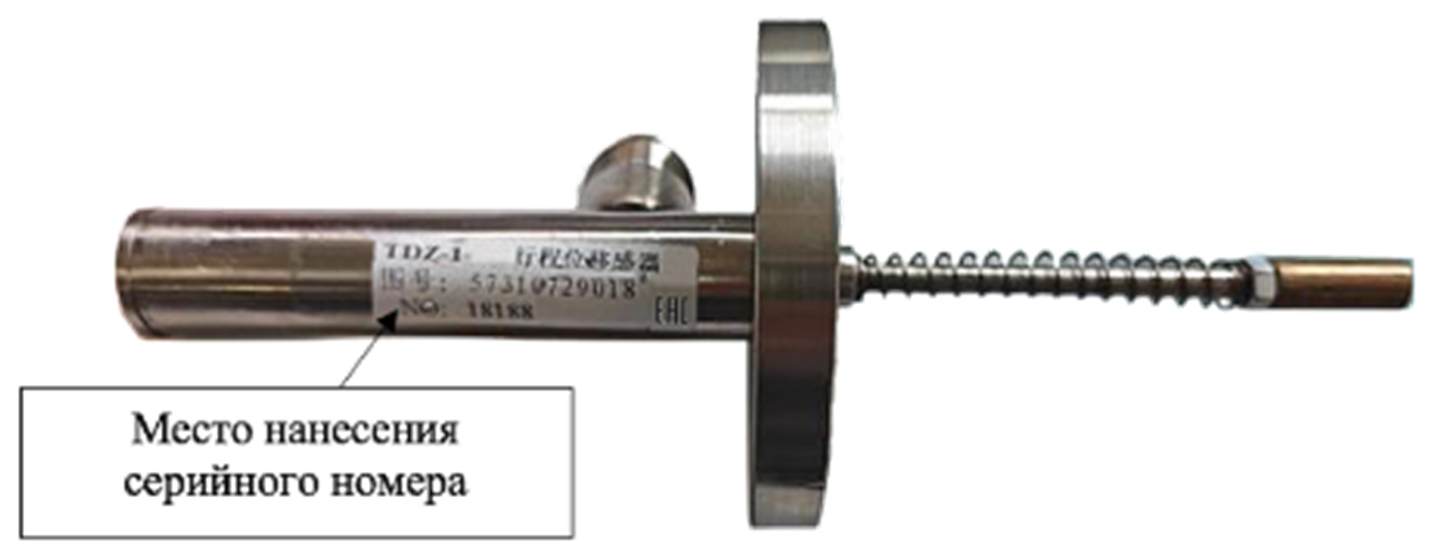

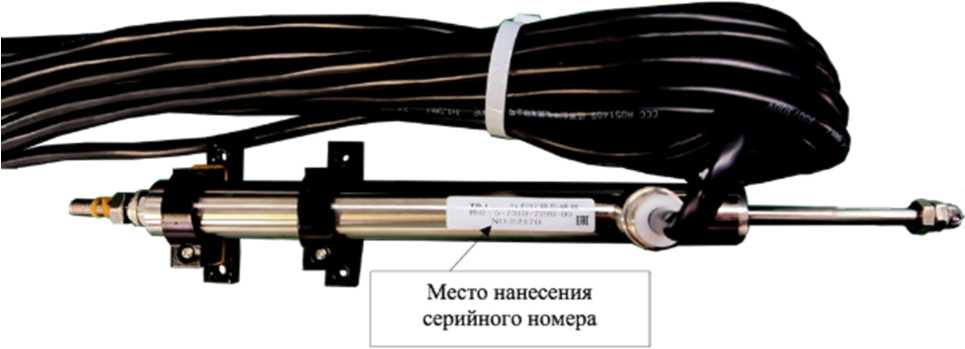

Рисунок 7 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TDZ-1 и место нанесения серийного номера

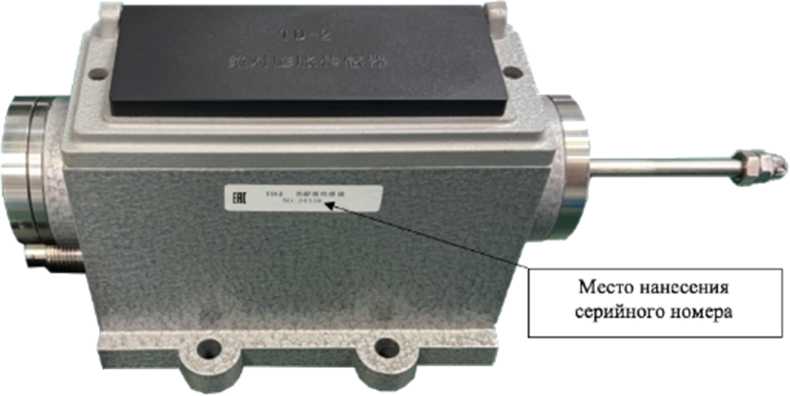

Рисунок 8 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TD-1 (датчик положения клапана) и место нанесения серийного номера

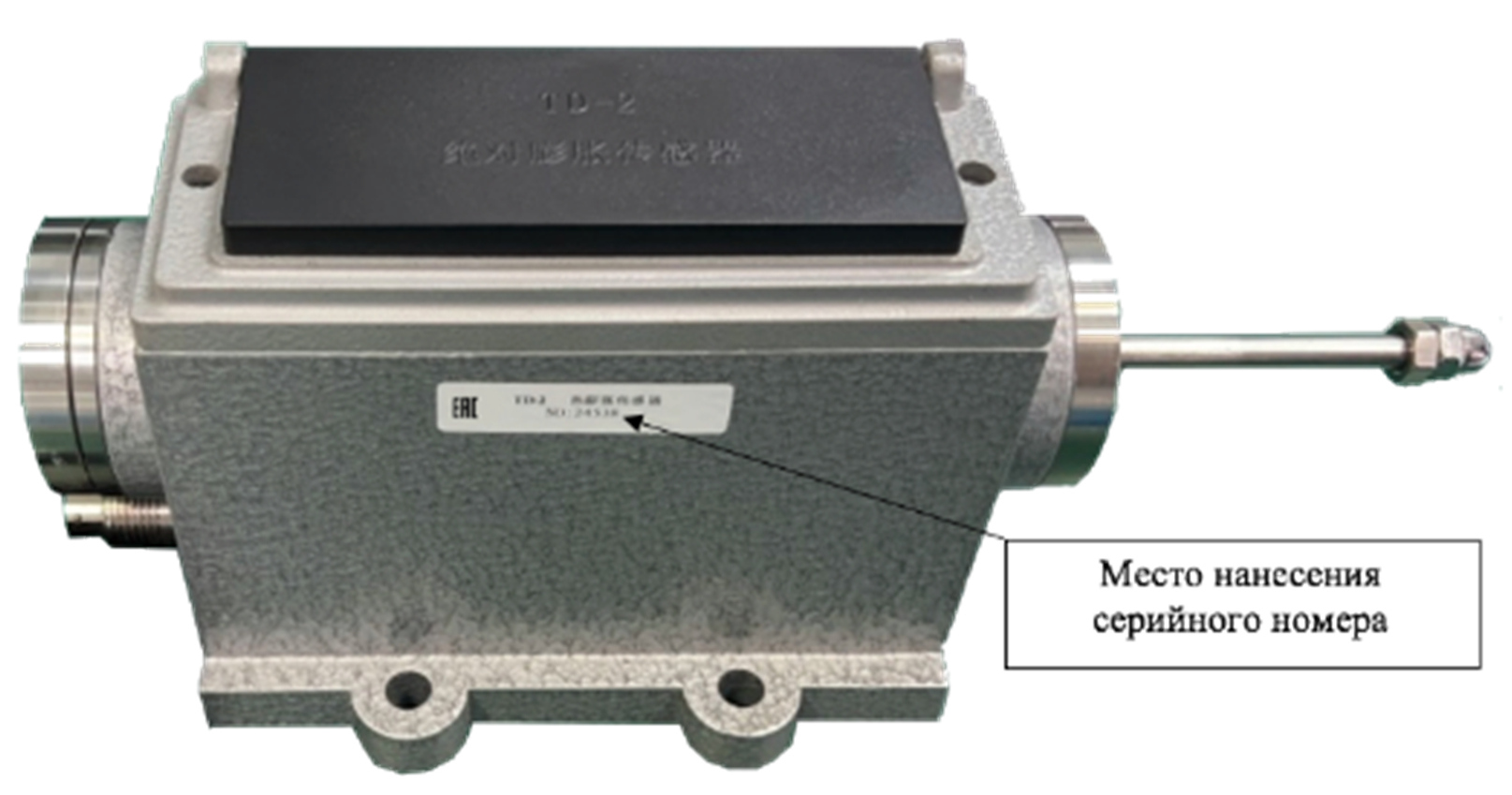

Рисунок 9 - Общий вид индуктивных преобразователей линейного перемещения из состава системы артикула TD-2 (датчик теплового расширения) и место нанесения серийного номера
Программное обеспечение
В системе предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит из установленного в модуль контроллер системы с центральным и коммуникационным процессором метрологически значимой части ПО.
Внутреннее ПО загружается на заводе-изготовителе во время производственного цикла в энергонезависимую память логического модуля контроллера системы и защищено от записи и считывания, и может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств. ПО обеспечивает реализацию аналого-цифрового и цифро-аналогового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме и индикацию измеренных значений, установку параметров сенсорного экрана.
Защита ПО от преднамеренного воздействия обеспечивается с помощью специальных программных средств. Доступ к настройке системы через специальный интерфейс защищен криптографическими методами.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО не является метрологически значимым и предназначено для взаимодействия системы с компьютером, исключает возможность несанкционированного влияния на внутреннее ПО и метрологические характеристики. Внешнее ПО служит для контроля конфигураций ИК, вывода результатов измерений, архивирования и анализа данных в процессе эксплуатации. Внешнее ПО также предусматривает возможность выдачи текстовых сообщений о состоянии системы и возникающих в процессе ее работы ошибках и способах их устранения.
Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 2 и 3.
Т а б л и ц а 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер ПО), не ниже |
2.x 1) |
|
Цифровой идентификатор ПО |
недоступен |
|
1) Где переменные в «х» - цифровое значение от «0» до «9», это идентификационный номер текущей версии служебной части внутреннего ПО и не является идентификатором метрологически значимой части ПО. | |
Т а б л и ц а 3 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPI-6 |
|
Номер версии (идентификационный номер ПО) |
V1.0.0 |
|
Цифровой идентификатор ПО |
недоступен |
Технические характеристики
Метрологические характеристики приведены в таблице 4, технические характеристики приведены в таблице 5.
Т а б л и ц а 4 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Измерительные каналы (далее - ИК) модулей артикулов MPI6052 и MPI6163 с первичными измерительными преобразователями (далее - ПИП) предназначенные для измерений частоты вращения | |
|
Максимальный настраиваемый диапазон измерений 1), об/мин |
от 1 до 16000 |
|
Стандартные диапазоны измерений, об/мин |
от 1 до 3500 от 1 до 4000 от 1 до 4500 от 1 до 5000 от 1 до 9000 от 1 до 12000 от 1 до 16000 |
|
Пределы допускаемой основной абсолютной погрешности, об/мин |
±(1+0,0002-N), N-частота вращения, об/мин |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений, об/мин. |
±3 |
|
ИК модулей артикулов MPI6022 и MPI6062 с преобразователями вихретоковыми артикула ECS-3 2) предназначенные для измерений параметров относительной вибрации | |
|
Максимальный настраиваемый диапазон измерений размаха виброперемещения 1), мкм |
от 10 до 1000 |
|
Стандартные диапазоны измерений размаха виброперемещения, мкм |
от 10 до 100 от 10 до 200 от 10 до 500 от 10 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений размаха виброперемещения на базовой частоте 40 Гц, % |
±6 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений от ПИП виброперемещения в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
ИК модулей артикулов MPI6022 и MPI6062 с преобразователями вихретоковыми артикула ECS-3 2) предназначенные для измерений параметров относительной вибрации | |
|
Неравномерность частотной характеристики относительно базовой частоты 40 Гц, дБ |
±3 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25°С), в рабочих условиях измерений3), % от диапазона измерений, на каждый 1 °C. |
±0,05 |
|
ИК модулей артикула MPI6012 с велосиметрами артикула LH-6K | |
|
предназначенные для измерений параметров абсолютной виб |
эации |
|
Максимальный настраиваемый диапазон измерений среднеквадратических значений (далее - СКЗ) виброскорости 1), мм/с |
от 0,2 до 50 |
|
Стандартные диапазоны измерений СКЗ виброскорости, мм/с |
от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 от 0,2 до 50 |
|
Максимальный настраиваемый диапазон измерений размаха виброперемещения 1), мкм |
от 10 до 1000 |
|
Стандартные диапазоны измерений размаха виброперемещения, мкм |
от 10 до 100 от 10 до 200 от 10 до 500 от 10 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости и размаха виброперемещения на базовой частоте 80 Гц, % |
±6 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений СКЗ виброскорости и размаха виброперемещения от велосиметров в унифицированный выходной сигнал силы постоянного ток, % от диапазона измерений |
±1 |
|
Неравномерность частотной характеристики относительно базовой частоты 80 Гц, дБ |
±3 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений3), % от диапазона измерений, на каждый 1 °C. |
±0,05 |
|
Наименование характеристики |
Значения |
|
ИК модулей артикула MPI6032 предназначенные для измерений относительного перемещения | |
|
Диапазоны измерений перемещения 4) с преобразователями вихретоковыми артикула ECS-3, мм: - с датчиком конструктивного исполнения «ф8мм» - с датчиком конструктивного исполнения «ф 11 мм» - с датчиком конструктивного исполнения «ф25мм» |
от -0,5 до +0,5 от -1 до +1 от 0 до +1 от 0 до +2 от -1,5 до +1,5 от -2 до +2 от -0,5 до +2,5 от -1 до +2 от 0 до +3 от 0 до +4 от -3 до +5 от -4 до +6 от -5 до 5 от 0 до +12,7 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений относительного перемещения, % |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений относительного перемещения от ПИП в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений3), % от диапазона измерений, на каждый 1°C. |
±0,05 |
|
ИК модулей артикула MPI6072 предназначенные для измерений линейного перемещения | |
|
Диапазоны измерений перемещения 4) с индуктивными преобразователями линейного перемещения, артикула TD-2, мм |
от 0 до 25 от 0 до 30 от 0 до 35 от 0 до 50 |
|
Диапазоны измерений перемещения 4) с индуктивными преобразователями линейного перемещения, артикулов TD-1 и TDZ-1, мм |
от 0 до 100 от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 от 0 до 500 от 0 до 600 |
|
Наименование характеристики |
Значения |
|
ИК модулей артикула MPI6072 предназначенные для измерений линейного перемещения | |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений линейного перемещения, с индуктивными преобразователями линейного перемещения, артикулов TD-1 и TDZ-1, % |
±1 |
|
Пределы допускаемой основной абсолютной погрешности измерений линейного перемещения с индуктивными преобразователями линейного перемещения, артикула TD-2, мм |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов измерений линейного перемещения от ПИП в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений3), % от диапазона измерений, на каждый 1°C. |
±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений линейного перемещения, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений для ПИП артикула TD-2, мм |
±2 |
|
ИК модулей артикула MPI6106 предназначенные для преобразований входных сигналов от ТС в значение температу |
ры |
|
Максимальный настраиваемый диапазон измерений и преобразований входных сигналов от ТС в значения температуры, соответствующих значениям сопротивления по номинальной статической характеристики преобразования (далее - НСХ) для типа «Pt100» (а = 0,00385 °C-1) в соответствии с ГОСТ 6651-2009, °С |
от -20 до +650 |
|
Минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений, °С |
25 |
|
Пределы допускаемой основной приведенной погрешности измерений и преобразования входных сигналов от ТС в значение температуры, соответствующих значениям сопротивления по НСХ типа «Pt100» (а = 0,00385 °C-1) в соответствии с ГОСТ 6651-2009, % от диапазона измерений |
±1 |
|
Пределы допускаемой основной приведенной погрешности преобразований входных сигналов от ТС в унифицированный выходной сигнал силы постоянного тока, % от диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования входных сигналов в унифицированный выходной сигнал силы постоянного тока, вызванной отклонением температуры окружающего воздуха (среды) от нормальных условий (от +15 °С до +25 °С), в рабочих условиях измерений, % от диапазона измерений, на каждый 1°C. |
±0,05 |
|
Наименование характеристики |
Значения |
|
1) При выпуске из производства и при эксплуатации системы допускается настройка измерительного канала на диапазон измерений, лежащий внутри приведенного в таблице максимального диапазона измерений, но величина диапазона измерений должна быть из ряда стандартных диапазонов измерений. Фактические значения о настроенном диапазоне измерений при изготовлении или эксплуатации, заносится в паспорт на систему. 2) С вихретоковым датчиком конструктивного исполнения «ф8мм». 3) Значение пределов допускаемой дополнительной погрешности нормируется для измерений измеряемой величины, так и для преобразований сигналов от ПИП в выходной унифицированный сигнал силы постоянного тока. 4) Фактические значения диапазона указаны в паспорте на систему. П р и м е ч а н и я 1. Основная и дополнительные погрешности измерений ИК суммируются алгебраически (при необходимости приводится к абсолютному виду). 2. Пределы основной погрешности ИК с выходным унифицированным сигналом силы постоянного тока равна алгебраической сумме пределов (приводится к абсолютному виду) основной погрешности измерений и предела приведенной погрешности преобразований входных сигналов измерений от ПИП в унифицированный электрический выходной сигнал силы постоянного тока. 3. Пределы дополнительной погрешности ИК с выходным унифицированным сигналом силы постоянного тока равна алгебраической сумме пределов (приводится к абсолютному виду) дополнительной приведенной погрешности измерений от диапазона измерений, на каждый 1 °C и предела приведенной погрешности преобразований входных сигналов измерений от ПИП в унифицированный электрический выходной сигнал силы постоянного тока. 4. Знак «минус» в значениях диапазонах относительного перемещения определяется направлением перемещения от базовой точки отсчета «0». 5. а - номинальное значение температурного коэффициента, °С-1. | |
Т а б л и ц а 5 - Технические характеристики
|
Наименование характеристики |
Значения |
|
Количество каналов: - ИК с цифровым сигналом: - для модулей системы артикулов: MPI6052, MPI6022, MPI6062, MPI6012, MPI6032, MPI6072, MPI6106 - для модуля системы артикула MPI6 1 63 - ИК преобразований входных сигналов от ПИП в унифицированный выходной сигнал силы постоянного тока: - для модулей системы артикулов: MPI6022, MPI6062, MPI6012, MPI6032, MPI6072, MPI6106 |
2 от 1 до 3 2 |
|
Наименование характеристики |
Значения |
|
Диапазон унифицированного выходного сигнала по силе постоянного тока, мА |
от 4 до 20 |
|
Габаритные размеры 1) (длина x ширина x высота), мм, не более: - измерительной части системы - велосиметров артикула LH-6K - преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 - преобразователей частоты вращения, артикулы: MR-01, MR-02 - преобразователей частоты вращения артикула VRS-2 - проксиметров преобразователей вихретоковых артикула ECS-3 - датчиков преобразователей вихретоковых артикула ECS-3 - индуктивных преобразователей линейного перемещения артикула TD-1 - индуктивных преобразователей линейного перемещения артикула TD-2 - индуктивных преобразователей линейного перемещения артикула TDZ-1 |
485x180x290 35x35x78 102x30x30 148x30x30 232x30x30 83x61x62 275x67x67 1445x68x53 342x126x143 200x75x75 |
|
Масса 1), кг, не более: - измерительной части системы - велосиметров артикула LH-6K - преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 - преобразователей частоты вращения, артикулы: MR-01, MR-02 - преобразователей частоты вращения артикула VRS-2 - преобразователей вихретоковых артикула ECS-3 2) - индуктивных преобразователей линейного перемещения артикула TD-1 - индуктивных преобразователей линейного перемещения артикула TD-2 - индуктивных преобразователей линейного перемещения артикула TDZ-1 |
12,5 0,2 0,3 0,2 0,5 0,7 0,6 2,5 0,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 85 до 265 от 47 до 63 |
|
Условия эксплуатации: - температура окружающей среды, °С: - измерительной части системы - велосиметров артикула LH-6K - преобразователей частоты вращения, артикулы SMCB-01 и SMCB-02 - преобразователей частоты вращения, артикулы: MR-01, MR-02 - преобразователей частоты вращения артикула VRS-2 - преобразователей вихретоковых артикула ECS-3 2) - индуктивных преобразователей линейного перемещения артикула TD-1 - индуктивных преобразователей линейного перемещения артикула TD-2 - индуктивных преобразователей линейного перемещения артикула TDZ-1 |
от -20 до +50 от -40 до +70 от -25 до +80 от -10 до +120 от -20 до +120 от -30 до +60 от -10 до +100 от -10 до +100 от -10 до +100 |
|
1) Указаны предельные значения габаритных размеров и массы, без учета монтажных частей, проводников электрических с соединительными приспособлениями, дополнительных узлов. 2) Комплект из проксиметра и вихретокового датчика. | |
Т а б л и ц а 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы 1), лет, не менее |
10 |
|
Средняя наработка на отказ 2), ч, не менее |
87 600 |
|
1) Кроме первичных преобразователей, эксплуатируемых при измерении агрессивных сред, средний срок службы которых зависит от свойств агрессивной среды, условий эксплуатации и применяемых материалов. 2) При условии соблюдения правил монтажа и технического обслуживания, регламентируемого руководством по эксплуатации. | |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Т а б л и ц а 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительно-вычислительная 1) |
MPI-6 |
1 шт. |
|
Комплект первичных преобразователей: - велосиметры - преобразователи частоты вращения - преобразователи вихретоковые (в составе: проксиметр и вихретоковый датчик) - индуктивные преобразователей линейного перемещения |
LH-6K SMCB-01, SMCB-02, MR-01, MR-02, VRS-2 ECS-3 TD-1, TD-2, TDZ-1 |
в соответствии с заказом 1) |
|
Руководство по эксплуатации |
МР1-6.О1.РЭ |
1 экз. |
|
Паспорт |
МР1-6.О1.ПС |
1 экз. |
|
1) Состав модулей системы и первичных преобразователей указывается в паспорте на систему | ||
Сведения о методах измерений
приведены в разделе «2 Использование по назначению» и приложения А и Б руководства по эксплуатации МР1-6.01.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Q/320281DIK18-2023 Стандарт предприятия JiangSu LiHe I&C Technology Co. Ltd., «Системы измерительно-вычислительные MPI-6. Техническая документация изготовителя.».
Смотрите также
