Машины испытательные гидравлические РС
| Номер в ГРСИ РФ: | 96649-25 |
|---|---|
| Производитель / заявитель: | ООО "Ремонтно-сервисный центр испытательных машин" (РСЦИМ) , г.Нефтекамск |
Машины испытательные гидравлические РС (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96649-25 | ||||||||||||
| Действует | по 16.10.2030 | ||||||||||||
| Наименование | Машины испытательные гидравлические | ||||||||||||
| Модель | РС | ||||||||||||
| Модификации |
РС-ХХХХ-А-В-С, где: ХХХХ - верхний предел диапазона измерений силы (нагрузки), принимающий значения: 100 (100 кН); 200 (200 кН); 400 (400 кН); 500 (500 кН); 1000 (1000 кН); 1250 (1250 кН); 2000 (2000 кН); 2500 (2500 кН); 5000 (5000 кН) А – исполнение силозадающего модуля: I, II, III - силозадающий модуль предназначен для испытаний образцов материалов на сжатие и изгиб IV, V - силозадающий модуль предназначен для испытаний образцов материалов на растяжение, сжатие и изгиб VI - силозадающий модуль предназначен для испытаний образцов материалов на растяжение. В – способ управления машиной при испытаниях: М - ручное управление и отображение данных на компьютере А - автоматическое управление и отображение данных на компьютере С – пределы допускаемой относительной погрешности измерений нагрузки (усилий) от измеряемой нагрузки, принимающие значения: 0,5 (±0,5 %), 1 (±1 %) на испытания представлены: РС-100-VI-A-1 РС-500-IV-A-0,5 РС-1000-IV-A-1 |
||||||||||||
| Приказы |
№2226 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3d4f632b-f2f3-f2c3-87a2-d995cbf579b1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «РСЦИМ», РОССИЯ, 452680, Республика Башкортостан, Г.О. город Нефтекамск, г. Нефтекамск, ул. Индустриальная, зд. 21, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-799-2025 Государственная система обеспечения единства измерений. Машины испытательные гидравлические РС. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96649-25: Описание типа
2025-96649-25.pdf
Файл устарел
|
Скачать | 300.1 КБ | |
|
96649-25: Методика поверки
МП-799-2025
2025-mp96649-25.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
96649-25: Описание типа
2025-96649-25-1.pdf
|
Скачать | 300.1 КБ | |
|
96649-25: Методика поверки
МП-799-2025
2025-mp96649-25-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Машины испытательные гидравлические РС (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к испытываемому образцу, которая преобразуется тензорезисторными датчиками силы гидропривода в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из модуля силозадающего с гидравлическим приводом, электрогидравлического шкафа, системы измерения и управления с персональным компьютером (в зависимости от способа управления) и пульта управления (опционально).
Модуль силозадающий состоит из рамы, гидроцилиндра. Гидроцилиндр может быть расположен вертикально на траверсе или встроен в нижнее основание рамы. В зависимости от исполнения возможно наличие дополнительных зон испытаний.
Испытываемый образец устанавливается на силовой раме с использованием вспомогательных устройств для нагружения, поддержки, фиксации или захвата.
Диапазон измерений силы обеспечивается одним или несколькими тензорезисторными датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на его раме. Диапазон измерений перемещения штока гидроцилиндра обеспечивается тросовым датчиком перемещений. Сигналы от датчиков поступают в систему измерения и управления.
Система измерения и управления предназначена для управления режимами работы машин (в зависимости от способа управления), обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Пульт управления предназначен для регулирования перемещения подвижной траверсы и управления захватами (в зависимости от исполнения).
Электрогидравлический шкаф обеспечивает создание гидравлического давления и его подачи на модуль силозадающий, а также предназначен для управления процессом испытания (в зависимости от способа управления).
Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается измерителями перемещений (деформаций) утвержденного типа (регистрационные номера в ФГИС «АРШИН» 91536-24; 91395-24; 87716-22). Измерители могут быть интегрированы в силозадающий модуль машин.
Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
К настоящему типу средств измерений относятся машины испытательные гидравлические РС выпускаемые в модификациях, которые различаются конструкцией отдельных модулей, дизайном, способами управления, наибольшими пределами измерений силы, диапазонами измерений перемещения штока гидроцилиндра, диапазонами задания скоростей перемещения штока гидроцилиндра, габаритными размерами и массой.
Структура обозначения машин:
РС-ХХХХ-А-В-С
где,
ХХХХ - верхний предел диапазона измерений силы (нагрузки), принимающий значения: 100 (100 кН); 200 (200 кН); 400 (400 кН); 500 (500 кН); 1000 (1000 кН); 1250 (1250 кН); 2000 (2000 кН); 2500 (2500 кН); 5000 (5000 кН).
А - исполнение силозадающего модуля:
I, II, III - силозадающий модуль предназначен для испытаний образцов материалов на сжатие и изгиб;
IV, V - силозадающий модуль предназначен для испытаний образцов материалов на растяжение, сжатие и изгиб;
VI - силозадающий модуль предназначен для испытаний образцов материалов на растяжение.
В - способ управления машиной при испытаниях:
М - ручное управление и отображение данных на компьютере;
А - автоматическое управление и отображение данных на компьютере.
С - пределы допускаемой относительной погрешности измерений нагрузки (усилий) от измеряемой нагрузки, принимающие значения: 0,5 (±0,5 %), 1 (±1 %).
Корпус машин может быть окрашен в цвета по заказу заказчика, которые могут отличаться от цвета, изображенного на рисунках 1 - 6.

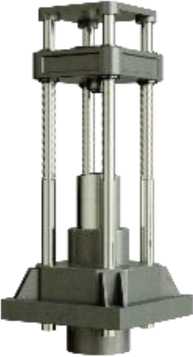

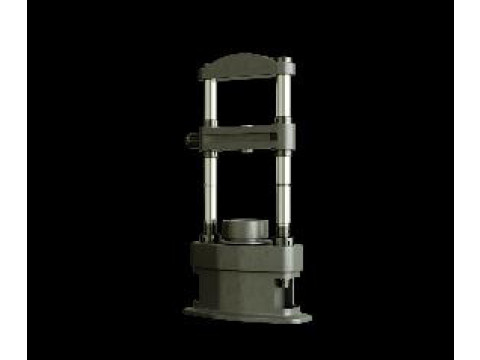

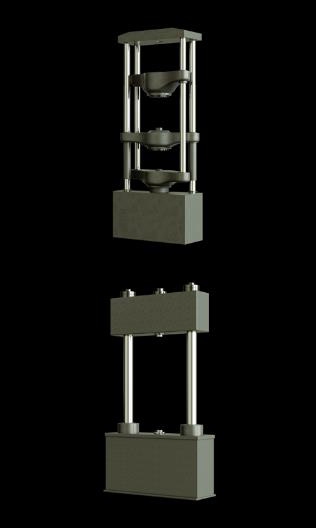

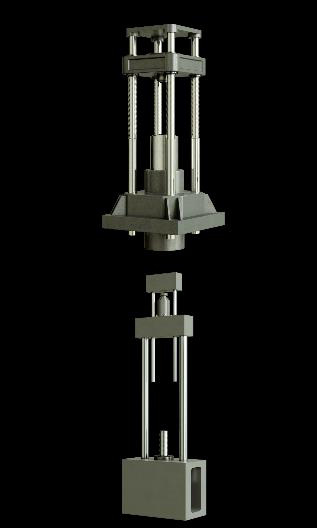

Рисунок 1 - Общий вид машин модификации Рисунок 2 - Общий вид машин модификации РС-ХХХХ-I-В - С РС-ХХХХ-II-В - С

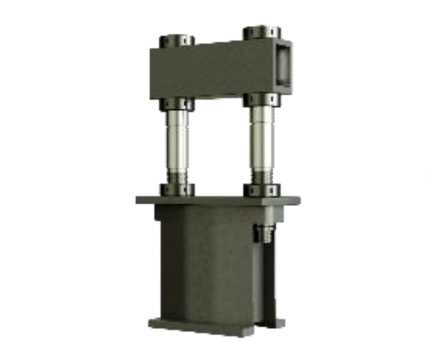

Рисунок 3 - Общий вид машин модификации РС-ХХХХ-Ш-В - С

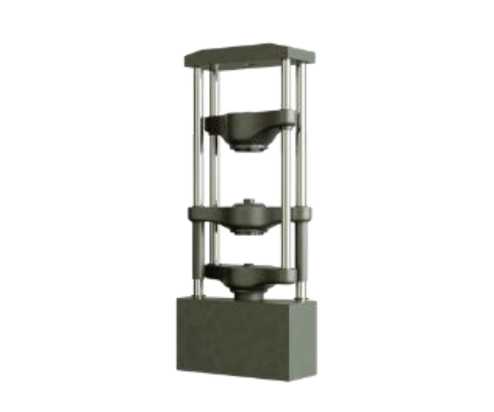

Рисунок 4 - Общий вид машин модификации РС-ХХХХ-IV- В - С

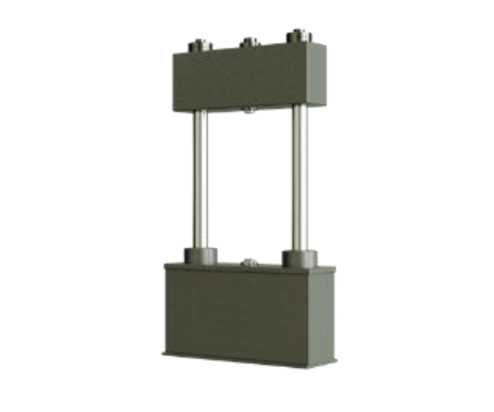

Рисунок 5 - Общий вид машин модификации РС-ХХХХ-V-В - С

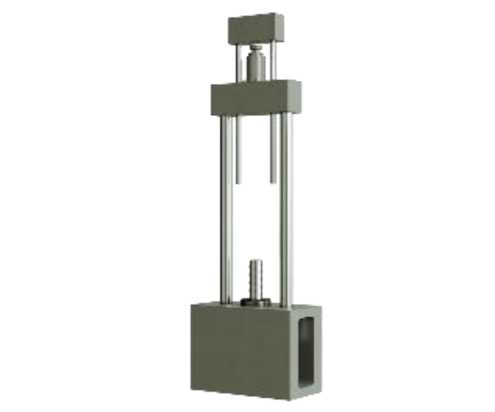

Рисунок 6 - Общий вид машин модификации РС-ХХХХ-VI-В - С
Идентификация машин осуществляется методом визуального осмотра маркировочной таблички прикрепленной на основании корпуса машины, отображающей информацию о знаке утверждения типа, модификации машины, заводском номере, дате изготовления, изготовителе.
Пломбировка машин не предусмотрена, доступ к внутренним частям машин обеспечивается специальным крепежом.
Заводской номер в числовом и буквенном формате наносится на маркировочную табличку методом гравировки или наклейки. Место нанесения маркировочной таблички на примере машины модификации РС-ХХХХ-IV-В - С представлено на рисунке 7.
Место нанесения маркировочной таблички
Рисунок 7 - Место нанесения маркировочной таблички на примере машины модификации РС-ХХХХ-IV- В - С
Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 8.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 8 - Обозначение места нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на машины не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «М-Test» устанавливаемое на панель оператора и «M-Test АСУ» устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений.
Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«M-Test»* |
«M-Test АСУ»** |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.30 |
не ниже 3.00 |
|
Примечание: * - Для модификаций машин с ручным управлением; * * - Для модификаций машин с автоматическим управлением. | ||
Технические характеристики
Таблица 2 - Основные метрологические характеристики машин
|
Наименование характеристики |
Значение | |||||||||
|
Модификация |
РС-ХХХХ-I-В - С |
РС-ХХХХ-II-В - С |
РС-ХХХХ-Ш-В - С | |||||||
|
Верхний предел диапазона измерений силы (нагрузки), кН |
100 |
500 |
1250 |
2500 |
5000 |
100 |
500 |
1000 |
2000 |
5000 |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины |
2 | |||||||||
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %, от измеряемой силы (нагрузки) |
±0,5; ±1,0 | |||||||||
|
Диапазон регулирования скорости нагружения, кН/с* |
от 1 до 4 |
от 5 до 20 |
от 12,5 до 50 |
от 5 до 100 |
от 50 до 200 |
от 1 до 4 |
от 5 до 20 |
от 10 до 40 |
от 20 до 80 |
от 50 до 200 |
|
Пределы допускаемой относительной погрешности регулирования скорости нагружения, % |
±5,0 | |||||||||
|
Диапазон измерений перемещения штока гидроцилиндра, мм* |
от 0 до 300 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений перемещений штока гидроцилиндра в диапазоне от 0 до 10 мм включ., мм |
±0,1 | |||||||||
|
Пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне св. 10 мм до верхнего предела измерений, % |
±1,0 | |||||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
РС-ХХХХ-I-В - С |
РС-ХХХХ-II-В - С |
РС-ХХХХ-Ш-В - С |
|
Диапазон задания скорости перемещения штока гидроцилиндра, мм/мин |
от 0,5 от 0,5 до 50 до 80 |
от 0,5 от 0,5 от 0,5 до 80 до 20 до 20 |
от 0,5 от 0,5 от 0,5 от 0,5 от 0,5 до 600 до 160 до 120 до 60 до 50 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения штока гидроцилиндра, % |
±5,0 | ||
|
Примечание: *Фактическое значение указывается в индивидуальных паспортах на машины. | |||
Таблица 3 - Основные метрологические характеристики машин
|
Наименование характеристики |
Значение | |||||||||
|
Модификация |
РС-ХХХХ-IV-В - С |
РС-ХХХХ-V-В - С |
РС-ХХХХ-VI-В - С | |||||||
|
Верхний предел диапазона измерений силы (нагрузки), кН |
100 |
200 |
500 |
1000 |
200 |
400 |
1000 |
100 |
200 |
500 |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины |
2 | |||||||||
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %, от измеряемой силы (нагрузки) |
±0,5; ±1,0 | |||||||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||||||
|
Модификация |
РС-ХХХХ-IV-В - С |
РС-ХХХХ-V-В - С |
РС-ХХХХ-VI-В - С | |||||||
|
Диапазон регулирования скорости нагружения, кН/с* |
от 1 до 4 |
от 2 до 8 |
от 5 до 20 |
от10 до 40 |
от 2 до 8 |
от 4 до 16 |
от 10 до 40 |
от 1 до 4 |
от 2 до 8 |
от 5 до 20 |
|
Пределы допускаемой относительной погрешности регулирования скорости нагружения, % |
±5,0 | |||||||||
|
Диапазон измерений перемещения штока гидроцилиндра, мм* |
от 0 до 1000 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений перемещений штока гидроцилиндра в диапазоне от 0 до 10 мм включ., мм |
±0,1 | |||||||||
|
Пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне св. 10 мм до верхнего предела измерений, % |
±1,0 | |||||||||
|
Диапазон задания скорости перемещения штока гидроцилиндра, мм/мин |
от 0,5 до 200 |
от 0,5 до 200 |
от 0,5 до 100 |
от 0,5 до 100 |
от 0,5 до 150 |
от 0,5 до 150 |
от 0,5 до 75 |
от 0,5 до 360 |
от 0,5 до 320 |
от 0,5 до 120 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения штока гидроцилиндра, % |
±5,0 | |||||||||
|
Примечание: *Фактическое значение указывается в индивидуальных паспортах на машины. | ||||||||||
Таблица 4 - Технические характеристики машин
|
Модификация |
Габаритные размеры силозадающего модуля, мм, не более |
Масса силозадающего модуля, кг, не более |
Потребляемая мощность, кВт, не более | ||
|
Ширина |
Глубина |
Высота | |||
|
РС-100-I-В - С |
1080 |
900 |
1730 |
500 |
1,5 |
|
РС-500-I-В - С |
1300 |
1210 |
2430 |
1600 |
1,5 |
|
РС-1250-II-В - С |
2380 |
1020 |
2380 |
2300 |
5,0 |
|
РС-2500-II-В - С |
2300 |
1100 |
2920 |
3600 |
5,0 |
|
РС-5000-II-В - С |
2800 |
1370 |
3800 |
7300 |
5,0 |
|
РС-100-III-В - С |
1200 |
900 |
1820 |
400 |
1,5 |
|
РС-500-III-В - С |
1360 |
900 |
1820 |
750 |
1,5 |
|
РС-1000-III-В - С |
1700 |
1000 |
2060 |
1600 |
5,0 |
|
РС-2000-III-В - С |
1960 |
1040 |
2500 |
3300 |
5,0 |
|
РС-5000-III-В - С |
6000 |
11000 |
10000 |
48000 |
30,0 |
|
РС-100-IV-В - С |
1600 |
1100 |
2500 |
1300 |
3,0 |
|
РС-200-IV-В - С |
1700 |
1100 |
3000 |
1900 |
3,0 |
|
РС-500-IV-В - С |
1900 |
1100 |
3600 |
2900 |
3,0 |
|
РС-1000-IV- В - С |
3100 |
2500 |
4300 |
7200 |
5,0 |
|
РС-200-V- В - С |
2000 |
900 |
2400 |
1700 |
5,0 |
|
РС-400-V- В - С |
2100 |
900 |
2700 |
2500 |
5,0 |
|
РС-1000-V-В - С |
3200 |
1500 |
3400 |
5700 |
6,0 |
|
РС-100-VI-В - С |
1600 |
1000 |
2100 |
1000 |
3,0 |
|
РС-200-VI-В - С |
2100 |
1000 |
2200 |
1300 |
3,0 |
|
РС-500-VI-В - С |
2000 |
1000 |
2600 |
1900 |
3,0 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380 ± 38 50 ± 2 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % |
от +15 до +35 от 20 до 80 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку, закрепленную на силовой установке машины, методом гравировки или наклейки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная гидравлическая РС |
модификация в соответствии с договором поставки |
1 шт. |
|
Шкаф электрогидравлический* |
- |
1 шт. |
|
Программное обеспечение на флэш носителе |
в соответствии с договором поставки и модификацией машины |
1 шт. |
|
Персональный компьютер |
- |
** шт. |
|
Паспорт |
обозначение в зависимости от заказа |
1 экз. |
|
Руководство по эксплуатации |
обозначение в зависимости от заказа |
1 экз. |
|
Инструкция оператора |
обозначение в зависимости от заказа |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: * Наличие в зависимости от договора поставки; * * Наличие и количество в зависимости от договора поставки. | ||
Сведения о методах измерений
приведены в разделе 9 «Порядок проведения испытаний» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.;
РСЦЛ.441114.064ТУ «Машины испытательные гидравлические РС. Технические условия».
