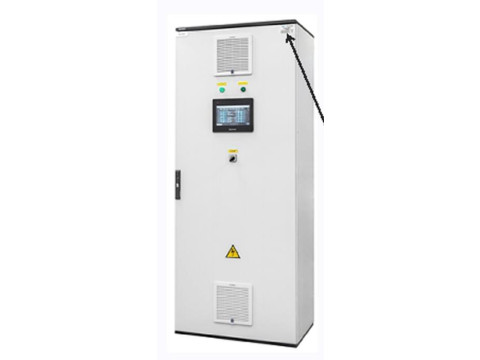

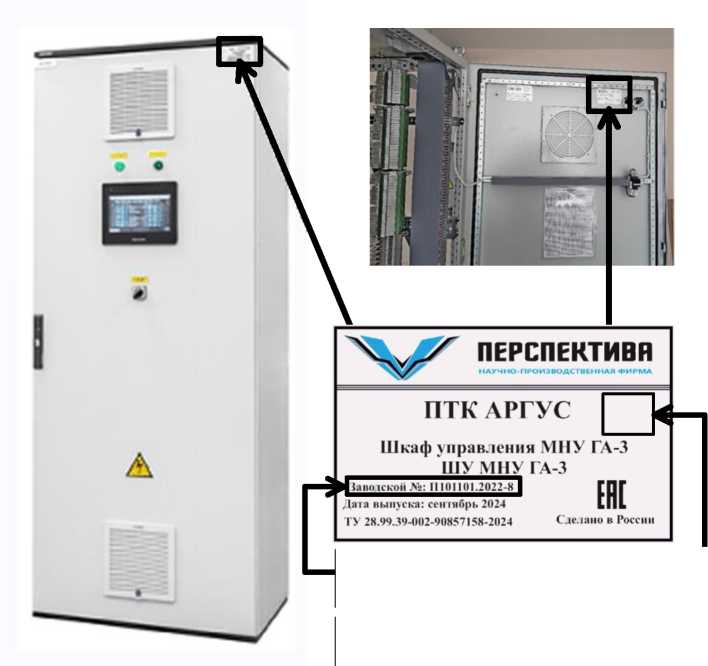

Комплексы программно-технические измерительные, контроля и управления АРГУС

Условное обозначение

Исполнение ИК

Описание функций

УТ

УТ/Х2/0,05/Х4/Х5

Измерение силы постоянного тока (унифицированный сигнал)

УТ/Х2/0,085/Х4/Х5

УТ/Х2/ОД5/Х4/Х5

УТ/Х2/ОД/Х4/Х5

УТП

УТП(БГР)1)/Х2/0,1/Х4/Х5

Измерение силы постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)

УТП(БГР)1)/Х2/0,14/Х4/Х5

УТП(СГР)1)/Х2/0,14/Х4/Х5

УТП(СГР)1)/Х2/0,2/Х4/Х5

УН

УН/Х2/0,05/Х4/Х5

Измерение напряжения постоянного тока (унифицированный сигнал)

УН/Х2/0,085/Х4/Х5

УН/Х2/ОД5/Х4/Х5

УН/Х2/ОД/Х4/Х5

УНП

УНП(БГР)1)/Х2/0,1/Х4/Х5

Измерение напряжения постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)

УНП(БГР)1)/Х2/0,14/Х4/Х5

УНП(СГР)1)/Х2/0,14/Х4/Х5

УНП(СГР)1)/Х2/0,2/Х4/Х5

Ч(И)

Ч(И)/Х2/0,01/Х4/Х5

Измерение частоты (импульсный сигнал)

ОС

ОС/Х2/ЗД/Х4/Х5

Измерение осевого смещения (сдвига)

ОС/Х2/5,0/Х4/Х5

Условное обозначение

Исполнение ИК

Описание функций

В(Р)

В(Р)/Х2/15/Х4/Х5

Измерение размаха виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц

В(СКЗ)

В(СКЗ)/Х2/15/Х4/Х5

Измерение СКЗ виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц

ТС(М)

ТС(М)/Х2/1,0/Х4/Х5

Измерение температуры (ТС типа М по ГОСТ 6651-2009)

ТС(м)/Х2/1,5/Х4/Х5

ТС(М)/Х2/2,0/Х4/Х5

ТС(м)/Х2/3,0/Х4/Х5

ТС(П)

ТС(П)/Х2/1,0/Х4/Х5

Измерение температуры (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,5/Х4/Х5

Тс(п)/Х2/2,0/Х4/Х5

ТС(П)/Х2/3,0/Х4/Х5

Тс(п)/Х2/5,0/Х4/Х5

ТСПп(НСХ)

ТСПп(НСХ)2)(БГР)1)/Х2/0,7/Х4/Х

5

Измерение сопротивления постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(НСХ)2)(СГР)1)/Х2/1,5/Х4/Х

5

ТППп(НСХ)

ТППп(НСХ)2)(БГР)1)/Х2/3,0/Х4/Х

5

Измерение термоэлектродвижущей силы (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППп(НСХ)2)(СГР)1)/Х2/3,5/Х4/Х

5

УТ(В)

УТ(В)/Х2/0,15 или УТ(В)/Х2/0,15/Х5

Преобразование цифровых кодов в выходные сигналы силы постоянного тока (унифицированный сигнал)

Ут(в)/Х2/0,2 или УТ(В)/Х2/0,2/Х5

УН(В)

УН(В)/Х2/0,15 или УН(В)/Х2/0,15/Х5

Преобразование цифровых кодов в выходные сигналы напряжения постоянного тока (унифицированный сигнал)

Ун(в)/Х2/0,2 или УН(В)/Х2/0,2/Х5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RegulRTS

Номер версии (идентификационный номер) МПО (среды исполнения)*

1Х.Х.Х.Х

Номер версии (идентификационный номер) ПО модулей ввода/вывода

1.Х.ХХ.Х

Цифровой идентификатор ПО

_

*«Х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО.

Измеряемая величина

Исполнения ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сила постоянного тока

УТ/Х2/О,О5/Х4/Х5

от 0 до 20 мА; от 4 до 20 мА

у: ±0,05 %

УТ/Х2/0,085/Х4/Х5

у: ±0,085 %

УТ/Х2/ОД5/Х4/Х5

у: ±0,15 %

УТ/Х2/ОД/Х4/Х5

у: ±0,2 %

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сила постоянного тока (с преобразованием в пропорциональное значение физической величины)

УТП(БГР)/Х2/0,1/Х4/Х5

от 0 до 20 мА; от 4 до 20 мА

у: ±0,1 %

УТП(БГР)/Х2/0,14/Х4/Х5

у: ±0,14 %

УТП(СГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УТП(СГР)/Х2/0,2/Х4/Х5

у: ±0,2 %

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Напряжение постоянного тока

УН/Х2/0,05/Х4/Х5

от -5 до +5 В; от 0 до +5 В; от -10 до +10 В;

от 0 до +10 В

у: ±0,05 %

УН/Х2/0,085/Х4/Х5

у: ±0,085 %

УН/Х2/ОД5/Х4/Х5

у: ±0,15 %

УН/Х2/ОД/Х4/Х5

у: ±0,2 %

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Напряжение постоянного тока (с преобразованием в пропорциональное значение физической величины)

УНП(БГР)/Х2/0,1/Х4/Х5

от -5 до +5 В; от 0 до +5 В; от -10 до +10 В;

от 0 до +10 В

у: ±0,1 %

УНП(БГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УНП(СГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УНП(СГР)/Х2/0,2/Х4/Х5

у: ±0,2 %

Измеряемая величина

Исполнение ИК

Диапазоны измерений1)

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Частота (импульсный сигнал)

Ч(И)/Х2/0,01/Х4/Х5

от 1 до 10000 Гц

6: ±0,01 %

1) Указан максимальный диапазон измерений ИК. Конкретный диапазон измерений зависит от настроек для ИК и указывается в формуляре ПТК АРГУС.

Примечание - Принято следующее обозначение: 6 - пределы допускаемой относительной погрешности, %.

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Диапазоны показаний3)

Пределы допускаемой погрешности в рабочих условиях эксплуатации4)

Осевое смещение (сдвиг)

ОС/Х2/3,2/Х4/Х5

от 0,1 до 20 мм

от -5 до +5 мм

у: ±3,2 %

ОС/Х2/5,0/Х4/Х5

у: ±5,0 %

1) Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений (показаний) осевого смещения (сдвига).

2) Указан максимальный диапазон измерений. Конкретный диапазон измерений для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК). Максимальная разность между верхним и нижним пределами диапазона измерений должна быть не менее 2 мм и не более 10 мм.

3) Указан максимальный диапазон показаний. Конкретный диапазон показаний для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК). Разность между верхним и нижним пределами диапазона показаний должна быть не менее 2 мм.

4) Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ПИП в рабочих условиях эксплуатации, требования к которым указаны в таблице 15.

Примечание - Принято следующее обозначение:

Y - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации3)

Размах виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц4)

В(Р)/Х2/15/Х4/Х5

от 150 до 2000 мкм

6: ±15,0 % или Д: ±30 мкм5)

СКЗ виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц4)

В(СКЗ)/Х2/15/Х4/Х5

от 177 до 707 мкм

6: ±15,0 %

1) Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений размаха виброперемещения или СКЗ виброперемещения.

2) Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК).

3) Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ПИП в рабочих условиях эксплуатации, требования к которым указаны в таблице 15.

4) Указан максимальный диапазон рабочих частот ИК. Конкретный диапазон рабочих частот для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона рабочих частот используемого ПИП).

5) За пределы допускаемой погрешности ИК в рабочих условиях эксплуатации берут большее из этих значений.

Примечание - Приняты следующие обозначения и сокращения:

6 - пределы допускаемой относительной погрешности, %;

Д - пределы допускаемой абсолютной погрешности, мкм;

СКЗ - среднее квадратическое значение.

Измеряемая величина (тип ТС)

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации3)

Температура (ТС типа М по ГОСТ 6651-2009)

ТС(М)/Х2/1,0/Х4/Х5

от -50 °C до +120 °C

Д: ±1,0 °C

ТС(М)/Х2/1,5/Х4/Х5

от -50 °C до +150 °C

Д: ±1,5 °C

Тс(м)/Х2/2,0/Х4/Х5

от -50 °C до +200 °C

Д: ±2,0 °C

ТС(М)/Х2/3,0/Х4/Х5

от -180 °C до +200 °C

Д: ±3,0 °C

Температура (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,0/Х4/Х5

от -50 °C до +250 °C

Д: ±1,0 °C

ТС(П)/Х2/1,5/Х4/Х5

от -100 °C до +450 °C

Д: ±1,5 °C

ТС(П)/Х2/2,0/Х4/Х5

от -100 °C до +450 °C

Д: ±2,0 °C

Тс(п)/Х2/З,0/Х4/Х5

от -196 °C до +450 °C

Д: ±3,0 °C

ТС(П)/Х2/5,0/Х4/Х5

от -196 °C до +660 °C

Д: ±5,0 °C

1) Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений температуры.

2) Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС (зависит от используемого ТС и настроек для ИК).

3) Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ТС, требования к которым указаны в таблице 16.

Примечание - Приняты следующие обозначения и сокращения:

Д - пределы допускаемой абсолютной погрешности, °C;

ТС - термопреобразователь сопротивления.

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сопротивление постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(50М-428)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 50М (а=0,00428 °C-1) в диапазоне от -180 °C до +200 °C

Д: ±0,7 °C

ТСПп(50М-428)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(100М-428)(БГР)/ Х2/0,7/Х4/Х5

сигналы ТС типа 100М (а=0,00428 °C-1) в диапазоне от -180 °C до +200 °C

Д: ±0,7 °C

ТСПп(100М-428)(СГР)/ Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(50М-426)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 50М (а=0,00426 °C-1) в диапазоне от -50 °C до +200 °C

Д: ±0,7 °C

ТСПп(50М-426)(СГР)/ Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(100М-426)(БГР)/ Х2/0,7/Х4/Х5

сигналы ТС типа 100М (а=0,00426 °C-1) в диапазоне от -50 °C до +200 °C

Д: ±0,7 °C

ТСПп(100М-426)(СГР)/ Х2/1,5/Х4/Х5

Д: ±1,5 °C

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сопротивление постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(50П)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 50П (а=0,00391 °C-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(50П)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПп(100П)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 100П (а=0,00391 °C-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(100П)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПл(Н50)(БГР)/

X2/OJ/X4/X5

сигналы ТС типа Pt50 (а=0,00385 °C-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп^50)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПл(И100)(БГР)/

X2/OJ/X4/X5

сигналы ТС типа Pt100 (а=0,00385 °C-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(РиООХСГР)/

X2/1,5/X4/X5

Д: ±1,5 °C

ТСПп(50Н)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 50Н (а=0,00617 °C-1) в диапазоне от -60 °C до +180 °C

Д: ±0,7 °C

ТСПп(50Н)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПп(100Н)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 100Н (а=0,00617 °C-1) в диапазоне от -60 °C до +180 °C

Д: ±0,7 °C

ТСПп(100Н)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПп(46П)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 46П3) (а=0,00391 °C-1) в диапазоне от -200 °C до +650 °C

Д: ±0,7 °C

ТСПп(46П)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

ТСПп(53М)(БГР)/ X2/OJ/X4/X5

сигналы ТС типа 53М4) (а=0,00426 °C-1) в диапазоне от -50 °C до +180 °C

Д: ±0,7 °C

ТСПп(53М)(СГР)/ X2/1,5/X4/X5

Д: ±1,5 °C

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации

1) Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений сопротивления (выраженным в °C в соответствии с градуировочными характеристиками по ГОСТ 6651-2009, градуировочной таблице 21 или 23).

2) Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС.

3) НСХ для платиновых ТС градуировки 21 (R0=46 Ом) в диапазоне от минус 200 C до плюс 650 C.

4) НСХ для медных ТС градуировки 23 (R0=53 Ом) в диапазоне от минус 50 C до плюс 180 C.

Примечание - Приняты следующие обозначения и сокращения:

а - температурный коэффициент ТС, °C-1;

Д - пределы допускаемой абсолютной погрешности, C;

R0 - номинальное сопротивление ТС, Ом, при температуре 0 C;

НС Х - номинальная статическая характеристика;

ТС - термопреобразователь сопротивления.

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации3)

Т ермоэлектродвижущая сила (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа R в диапазоне от -50 C до +1760 C

Д: ±3,0 C

ТППп^)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа S в диапазоне от -50 C до +1760 C

Д: ±3,0 C

ТППп(8)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

ТППп(В)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа B в диапазоне от +500 C до +1820 C

Д: ±3,0 C

ТППп(В)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

ТППпд)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа J в диапазоне от -210 C до +1200 C

Д: ±3,0 C

ТППл(1)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

ТППп(Т)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа T в диапазоне от -200 C до +400 C

Д: ±3,0 C

ТППп(Т)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

П

родолжение таблицы 12

Измеряемая величина

Исполнение ИК1)

Диапазоны измерений2)

Пределы допускаемой погрешности в рабочих условиях эксплуатации3)

ТППп(Е)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа E в диапазоне от -200 °C до +1000 °C

Д: ±3,0 °C

ТППп(Е)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

ТППп(К)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа K в диапазоне от -200 °C до +1370 °C

Д: ±3,0 °C

ТППп(К)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа N в диапазоне от -200 °C до +1300 °C

Д: ±3,0 °C

ТППп^)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

ТППп(А-1)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A-1 в диапазоне от 0 °C до +2500 °C

Д: ±3,0 °C

ТППп(А-1)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

ТППп(А-2)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A-2 в диапазоне от 0 °C до +1800 °C

Д: ±3,0 °C

ТППп(А-2)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

ТППп(А-3)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A3 в диапазоне от 0 °C до +1800 °C

Д: ±3,0 °C

ТППп(А-3)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

Термоэлектродвижущая сила (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППпф)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа L в диапазоне от -200 °C до +800 °C

Д: ±3,0 °C

ТППпф)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 °C

1) Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений термоэлектродвижущей силы (выраженным в °C в соответствии с градуировочными характеристиками по ГОСТ Р 8.585-2001).

2) Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС.

3) Пределы допускаемых погрешностей ИК в рабочих условиях указаны с учетом абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов ТП.

Примечание - Приняты следующие обозначения и сокращения:

Д - пределы допускаемой абсолютной погрешности, °C;

НС Х - номинальная статическая характеристика;

ТП - преобразователь термоэлектрический.

Преобразуемая величина

Исполнение ИК

Диапазоны преобразования

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Выходные сигналы

УТ(В)/Х2/0,15 или УТ(В)/Х2/0,15/Х5

от 0 до 20 мА;

у: ±0,15 %

силы постоянного тока

УТ(В)/Х2/0,2 или УТ(В)/Х2/0,2/Х5

от 4 до 20 мА

у: ±0,2 %

Примечание -1 приведенной к диапазону

ринято следующее обозначение: y -преобразования погрешности, %.

пределы допускаемой

Преобразуемая величина

Исполнение ИК

Диапазоны преобразования

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Выходные сигналы напряжения постоянного тока

УН(В)/Х2/0,15 или УН(В)/Х2/0,15/Х5

от -10 до +10 В; от 0 до +10 В

у: ±0,15 %

Ун(в)/Х2/0,2 или УН(В)/Х2/0,2/Х5

у: ±0,2 %

Измеряемая величина

Исполнение ИК

Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации

Осевое смещение (сдвиг)

ОС/Х2/3,2/Х4/Х5

у: ±2,9 %

ОС/Х2/5,0/Х4/Х5

у: ±4,54 %

Размах виброперемещения

В(Р)/Х2/15/Х4/Х5

6: ±13,5 %

СКЗ виброперемещения

В(СКЗ)/Х2/15/Х4/Х5

6: ±13,5 %

Примечание - Приняты следующие обозначения и сокращения:

у - пределы допускаемой приведенной к диапазону измерений погрешности, %;

6 - пределы допускаемой относительной погрешности, %;

СКЗ - среднее квадратическое значение.

Измеряемая величина (тип ТС)

Исполнение ИК

Пределы допускаемой погрешности ТС в рабочих условиях эксплуатации

Температура (ТС типа М по ГОСТ 6651-2009)

ТС(М)/Х2/1,0/Х4/Х5

Д: ±0,55 °C

ТС(М)/Х2/1,5/Х4/Х5

Д: ±1,1 °C

ТС(М)/Х2/2,0/Х|/Х5

Д: ±1,6 °C

Тс(м)/Х2/3,0/Х4/Х5

Д: ±2,6 °C

Температура (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,0/Х4/Х5

Д: ±0,55 °C

ТС(П)/Х2/1,5/Х4/Х5

Д: ±1,1 °C

Тс(п)/Х2/2,0/Х4/Х5

Д: ±1,6 °C

ТС(П)/Х2/3,0/Х4/Х5

Д: ±2,6 °C

Тс(п)/Х2/5,0/Х4/Х5

Д: ±4,4 °C

Примечание - Приняты следующие обозначения и сокращения: Д - пределы допускаемой абсолютной погрешности, %.

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- напряжение постоянного тока, В

- частота переменного тока, Гц

от 187 до 264

от 150 до 240

от 47 до 55

Потребляемая мощность отдельного шкафа управления, ВА, не более

1150

Габаритные размеры шкафов управления, мм, не более:

- ширина

- высота

- глубина

1210 2200

850

Степень защиты шкафов управления от воздействия внешней среды по ГОСТ 14254-2015 (IEC 60529:2013)

IP43

Условия эксплуатации:

- температура окружающей среды в местах установки ПИП и ТС, °С

- температура окружающей среды в месте установки шкафов управления, °С

- относительная влажность в местах установки ПИП и ТС, %, не более

- относительная влажность в месте установки шкафов управления, %, не более

- атмосферное давление, кПа

от -40 до +80

от +1 до +45

95

80 от 84,0 до 106,7

Примечание - ПИП и ТС, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются в диапазонах температуры и относительной влажности окружающей среды, зафиксированных в описаниях типа данных ПИП и ТС.

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

88000

Средний срок службы, лет, не менее

10

Наименование

Обозначение

Количеств о, шт./экз.

Комплексы      программно-технические

измерительные, контроля и управления АРГУС1)

_

1

Руководство по эксплуатации

28.99.39-002-90857158-2024.РЭ

1

Формуляр

Пххххх.хххх-х .ФО2)

1

Инструкция по монтажу, пуску, регулированию и обкатке изделия

Пхххххх.хххх.ххх.ххх.ИМ 2)

1

Комплект конструкторской документации

Пхххххх.хххх.ххх.ххх2)

1

1) Комплект оборудования, входящий в состав комплекса, определяется в соответствии с конструкторской документацией ПТК АРГУС.

2) Символы «х» в обозначениях документов могут принимать значения от 0 до 9. Обозначения документов обусловлены принятым обозначением конструкторской документации для отдельного объекта.
