Мультиметры прецизионные РИПМП
| Номер в ГРСИ РФ: | 97770-26 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | АО «НИИ «Вектор», г. Санкт-Петербург |
Мультиметры прецизионные РИП-МП (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянного тока, напряжения переменного тока, силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97770-26 | ||||||
| Действует | по 17.02.2031 | ||||||
| Наименование | Мультиметры прецизионные | ||||||
| Модель | РИПМП | ||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 15a55f3a-8eee-3eb6-3a81-ed0226dfcc7f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НИИ «Вектор», РОССИЯ, 197022, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Аптекарский остров, ул. Академика Павлова, д. 14, литера А, офис 26-Н, пом. 10
Поверка
| Методика поверки / информация о поверке |
РТ-МП1847-551- 2025 Государственная система обеспечения единства измерений. Мультиметры прецизионные РИП-МП . Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97770-26: Описание типа
2026-97770-26.pdf
|
Скачать | 184.9 КБ | |
|
97770-26: Методика поверки
РТ-МП1847-551- 2025
2026-mp97770-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Мультиметры прецизионные РИП-МП (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянного тока, напряжения переменного тока, силы переменного тока.
Описание
Мультиметры выполнены в ударопрочном металлическом корпусе и представляют собой цифровые приборы, питающиеся от сети переменного тока.
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее.
Мультиметры допускают как ручное, так и программное управление.
Нанесение знака поверки на средство измерений не предусмотрено.

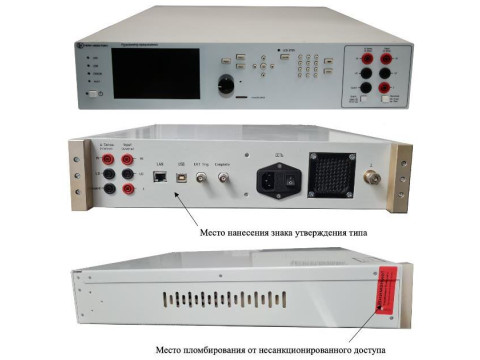

Общий вид мультиметров представлен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям мультиметра осуществляется пломбировка путём установки пломбы в месте, указанном на рисунке 3, в виде несъёмной наклейки, предотвращающей открывание корпуса мультиметра. Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея мультиметра, а также не должна закрывать органы управления и входные гнёзда.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на верхнюю часть корпуса мультиметров в месте, указанном на рисунке 4.

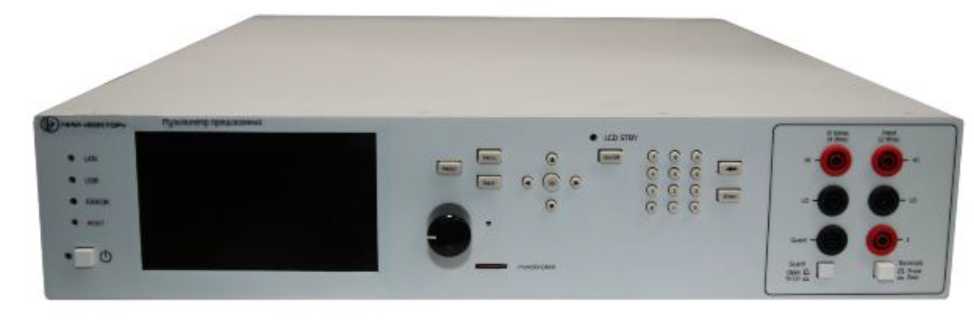

Рисунок 1 - Общий вид средства измерений (вид передней панели)
Фе*
Место нанесения знака утверждения типа

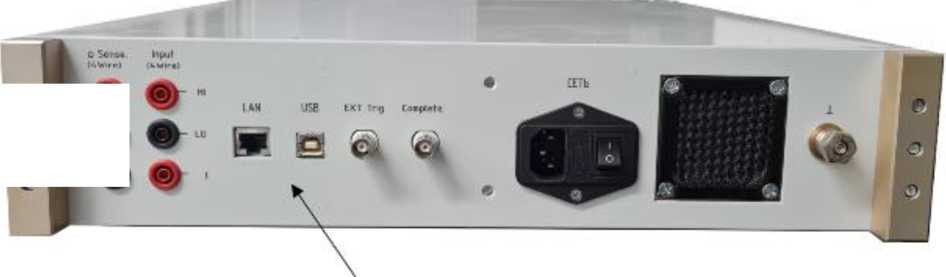

Рисунок 2 - Общий вид средства измерений (вид задней панели)

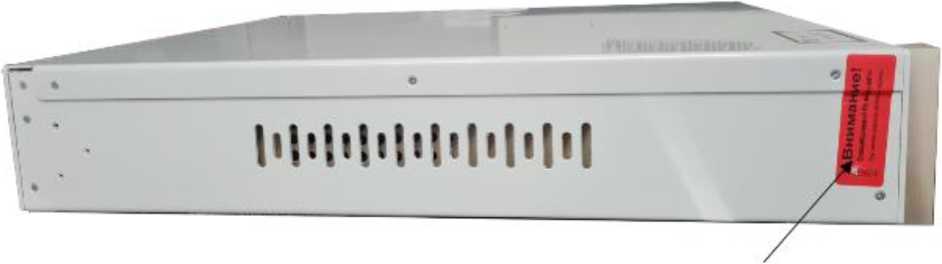

Место пломбирования от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа

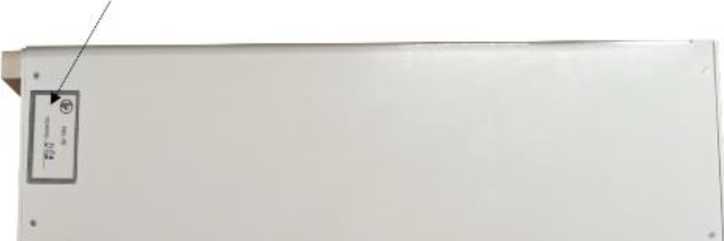

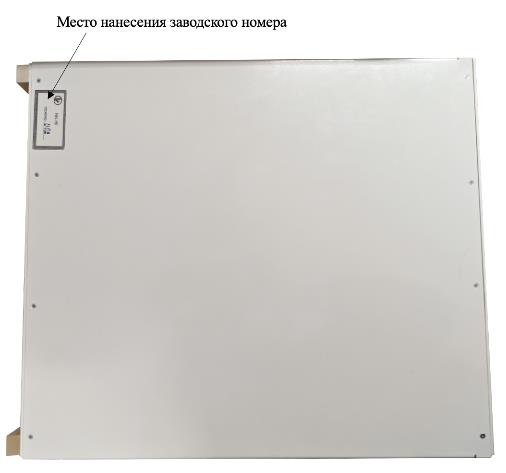

Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. Влияние ПО на метрологические характеристики учтено при их нормировании. ПО недоступно для изменения пользователем.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MDP8050 |
|
Номер версии (идентификационный номер ПО), не ниже |
0.1 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Пределы измерений напряжения постоянного тока
|
Предел измерений |
Диапазон измерений |
Разрешение |
|
100 мВ |
от -120,00000 до 120,00000 мВ |
10 нВ |
|
1 В |
от -1,20000000 до 1,20000000 В |
10 нВ |
|
10 В |
от -12,0000000 до 12,0000000 В |
100 нВ |
|
100 В |
от -120,000000 до 120,000000 В |
1 мкВ |
|
1000 В |
от -1050,00000 до 1050,00000 В |
10 мкВ |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока |
Дополнительная погрешность измерений напряжения постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
|
100 мВ |
±(4-10-6 •иизм1) + 4-10-6 •ипр2)) мВ |
±(1,2-10—6-иизм + 10—6-ипр) мВ |
|
1 В |
±(1,5-10-6-UB3M + 0,3-10—6-ипр) В |
±(1,2-10—6-иизм + 0,1-10—6-ипр) В |
|
10 В |
±(0,5- 10-6-иизм + 0,05 • 10-6-ипр) В |
±(0,5-10—6-иизм + 0,01-10—6-ипр) В |
|
100 В |
±(2,5-10—6-иизм + 0,3-10-6-ипр) В |
±(2-10—6-иизм + 0,4-10—6-ипр) В |
|
1000 В |
±(2,6- 10—6-иизм + 3-10-6-ипр) В |
±(2,5-10—6-иизм + 2,5-10—6-ипр) В |
|
1) иизм - измеренное мультиметром значение напряжения постоянного тока, мВ (В) 2) ипр - значение предела измерений напряжения постоянного тока, мВ (В) | ||
Таблица 4 - Пределы измерений напряжения переменного тока (частота от 10 Гц до 2 МГц)
|
Предел измерений |
Диапазон измерений |
Разрешение |
|
10 мВ |
от 0 до 12,00000 мВ |
10 нВ |
|
100 мВ |
от 0 до 120,00000 мВ |
10 нВ |
|
1 В |
от 0 до 1,2000000 В |
100 нВ |
|
10 В |
от 0 до 12,0000000 В |
100 нВ |
|
100 В |
от 0 до 120,000000 В |
1 мкВ |
|
1000 В |
от 0 до 700,00000 В |
10 мкВ |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
|
Частота |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от предела измерений | |||||
|
10 мВ |
100 мВ |
1 В |
10 В |
100 В |
1000 В | |
|
от 10 до 20 Гц |
±(0,004-иизм1) + 0,0002-ипр2)) мВ |
±(0,004-иизм + 0,0002-ипр) В |
±(0,0042-иизм + 0,003-ипр) В |
±(0,004-иизм + 0,0002-ипр) В | ||
|
от 20 до 40 Гц |
±(0,0015-иизм + 0,002-ипр) мВ |
±(0,0015-иизм + 0,002-ипр) В |
±(0,0017-иизм + 0,003-ипр) В |
±(0,0015-иизм + 0,002-ипр) В | ||
|
от 40 до 100 Гц |
±(0,0006-иизм + 0,0003-ипр) мВ |
±(0,0006-иизм + 0,0001-ипр) мВ |
±(0,0006-иизм + 0,0001-ипр) В |
±(0,0006-иизм + 0,0002-ипр) В |
±(0,0006-иизм + 0,0003-ипр) В | |
Продолжение таблицы 5
|
Частота |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от предела измерений | |||||
|
10 мВ |
100 мВ |
1 В |
10 В |
100 В |
1000 В | |
|
от 100 Гц до 20 кГц |
±(0,00062^ иизм + 0,00031-ипр) мВ |
±(0,00056^ иизм + 0,00028^ ипр) мВ |
±(0,0002^ иизм + 0,0001-ипр) В |
±(0,00044^ Оизм + 0,00022^ ипр) В |
±(0,0006^ Оизм + 0,0002^ ипр) В |
±(0,00062^ Оизм + 0,00031-ипр) В |
|
от 20 до 50 кГц |
±(0,0015^иизм + 0,0004-Ор) мВ |
±(0,0015*0™ + 0,0004-Ор) В | ||||
|
от 50 до 100 кГц |
±(0,006-0,™ + 0,0008-Ор) мВ |
±(0,006- иизм + 0,0008-Ор) В |
±(0,006-Оизм + 0,002^ ипр) В |
±(0,006-Оизм + 0,0008^ ипр) В | ||
|
от 100 до 250 кГц |
±(0,02- иизм + 0,005-Ор) мВ |
±(0,02- иизм + 0,005-Ор) В | ||||
|
от 250 до 500 кГц |
±(0,03- иизм + 0,006^ ипр) мВ |
±(0,03-0™ + 0,006-0ф) В |
- 3) |
±(0,03- иизм + 0,006^ ипр) В | ||
|
от 500 кГц до 1 МГц |
±(0,05- иизм + 0,02-Ор) мВ |
±(0,05-0,™ + 0,02-Ор) В |
_ |
±(0,05- иизм + 0,02-Ор) В | ||
|
от 1 МГц до 2 МГц |
±(0,01- иизм + 0,05-ипр) мВ |
±(0,01-0™, + 0,05- Опр) В |
_ |
_ |
±(0,0ГОзм + 0,05- Опр) мВ | |
1) Оизм — измеренное мультиметром значение напряжения переменного тока, мВ (В)
2) Опр — значение предела измерений напряжения переменного тока, мВ (В)
3) для предела измерений 100 В в диапазонах частот от 250 кГц до 2 МГц и предела
измерений 10 В в диапазоне частот от 1 до 2 МГц погрешность не нормируется
Таблица 6 - Пределы измерений силы постоянного тока
|
Предел измерений |
Диапазон измерений |
Разрешение |
|
100 нА |
от -120,000 до 120,000 нА |
1 пА |
|
1 мкА |
от -1,200000 до 1,200000 мкА |
1 пА |
|
10 мкА |
от -12,000000 до 12,000000 мкА |
1 пА |
|
100 мкА |
от -120,00000 до 120,00000 мкА |
10 пА |
|
1 мА |
от -1,2000000 до 1,2000000 мА |
100 пА |
|
10 мА |
от -12,000000 до 12,000000 мА |
1 нА |
|
100 мА |
от -120,00000 до 120,00000 мА |
10 нА |
|
1 А |
от -1,2000000 до 1,2000000 А |
100 нА |
|
3 А |
от -3,0500000 до 3,0500000 А |
100 нА |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока |
Дополнительная погрешность измерений силы постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
|
100 нА |
±0,0221^Тпр1) нА |
±(340-Мизм2) + 10-^ Тпр) нА |
|
1 мкА |
±0,002-Тпр мкА |
±(340-Мизм + 10-^ Тпр) мкА |
|
10 мкА |
±(10-Мизм + 9а0-5^пр) мкА |
±(340-Мизм + 10-7 *1Пр) мкА |
|
100 мкА |
±(10’4-1ИЗм + 2-10-5-1пр) мкА |
±(340-Мизм + 10-7 *1Пр) мкА |
|
1 мА |
±(4-10-5-]ивм + 540-Мпр) мА |
±(340-Мизм + 10-7 *1Пр) мА |
|
10 мА |
±(2-10-5-IaBM + 10-5 *1Пр) мА |
±(10-Мизм + 10-^ Тпр) мА |
|
100 мА |
±(3,5-10'5-Тизм + 1,8-10-5-1пр) мА |
±(2-10’5-1Изм + 240-Чпр) мА |
|
1 А |
±(4,240-Мизм + 10-4^пр) А |
±(10-Мизм + 0,240-Мпр) А |
|
3 А |
±(540-Мизм + 10-5 *1Пр) А |
±(10-3<1изм + 240-Чпр) А |
|
1) 1пр - значение предела измерений напряжения постоянного тока, нА (мкА, мА, А) 2) 1изм - измеренное мультиметром значение напряжения постоянного тока, нА (мкА, мА, А) | ||
Таблица 8 - Пределы измерений силы переменного тока (частота от 10 Гц до 100 кГц)
|
Предел измерений |
Диапазон измерений |
Разрешение |
|
100 мкА |
от 0 до 120,0000 мкА |
100 пА |
|
1 мА |
от 0 до 1,200000 мА |
1 нА |
|
10 мА |
от 0 до 12,00000 мА |
10 нА |
|
100 мА |
от 0 до 120,0000 мА |
100 нА |
|
1 А |
от 0 до 1,200000 А |
1 мкА |
|
3 А |
от 0 до 3,05000 А |
10 мкА |
Таблица 9 - Пределы допускаемой абсолютной погрешности измерений силы переменного тока
|
Частота |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока в зависимости от предела измерений | |||||
|
100 мкА |
1 мА |
10 мА |
100 мА |
1 А |
3 А | |
|
от 10 до 20 Гц |
±(0,004-Тизм + 0,0003-Тпр) мкА |
±(0,004^изм + 0,0002^пр) мА |
±(0,0042-1изм + 0,003-!Пр) А |
±(0,004^1изм + 0,0002^пр) А | ||
|
от 20 до 45 Гц |
±(0,0015<1изм + 0,003-1Пр) мкА |
±(0,0015-1изм + 0,002-Тпр) мА |
±(0,0016'Тизм + 0,0002^пр) А |
±(0,002- 1изм + 0,0002^пр) А | ||
|
от 45 до 100 Гц |
±(0,0006-Тизм + 0,003-Тпр) мкА |
±(0,0008-1изм + 0,0004^пр) мА |
±(0,0006-Тизм + 0,002-1пр) мА |
±(0,0034-1изм + 0,0017-Тп») А |
±(0,0009-1изм + 0,003-Тпр) А | |
|
от 100 Гц до 20 кГц |
±(0,0003-Тизм + 0,0002^пр) мА |
±(0,0025-1изм + 0,0013-Тп,) А |
±(0,0015-!Изм + 0,0003-Тпр) А | |||
|
от 20 до 50 кГц |
_ 3) |
±(0,0003-1изм + 0,0002^пр) мА |
±(0,001- 1изм + 0,0002^пр) А |
±(0,0015-!Изм + 0,0003-Тпр) А | ||
Продолжение таблицы 9
|
Частота |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока в зависимости от предела измерений | |||
|
100 мкА |
1 мА 10 мА 100 мА |
1 А |
3 А | |
|
от 50 до 100 кГц |
_ |
±(0,0006-1изм + 0,0002Ппр) мА |
±(0,003-1изм + 0,0002Нпр) А |
±(0,0035-!изм + 0,0003-1пр) А |
|
1) 1изм - измеренное мультиметром значение силы переменного тока, мкА (мА, А) 2) 1пр - значение предела измерений силы переменного тока, мкА (мА, А) 3) для предела измерений 100 мкА в диапазонах частот от 20 до 100 кГц погрешность не нормируется | ||||
Таблица 10 - Пределы измерений сопротивления постоянного тока
|
Предел измерений |
Диапазон измерений |
Разрешение |
|
10 Ом |
от 0 до 12,00000 Ом |
10 мкОм |
|
100 Ом |
от 0 до 120,00000 Ом |
10 мкОм |
|
1 кОм |
от 0 до 1,2000000 кОм |
100 мкОм |
|
10 кОм |
от 0 до 12,000000 кОм |
1 мОм |
|
100 кОм |
от 0 до 120,00000 кОм |
10 мОм |
|
1 МОм |
от 0 до 1,2000000 МОм |
100 мОм |
|
10 МОм |
от 0 до 12,000000 МОм |
1 Ом |
|
100 МОм |
от 0 до 120,00000 МОм |
10 Ом |
|
1 ГОм |
от 0 до 1,2000000 ГОм |
100 Ом |
Таблица 11 - Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянного тока |
Дополнительная погрешность измерений сопротивления постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
|
10 Ом |
±(5 •Ю-5 • Rизм1) + 3 •Ю-5 • Rпр2)) Ом |
±(3Н0-5^изм + 10-5^пр) Ом |
|
100 Ом |
±(3П0-5^изм + 3П0-5^пр) Ом |
±(3Н0-5^изм + 10-5^пр) Ом |
|
1 кОм |
±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм |
±(3Н0-5^изм + 10-6^пр) кОм |
|
10 кОм |
±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм |
±(3Н0-5^изм + 10-6^пр) кОм |
|
100 кОм |
±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм |
±(3Н0-5^изм + 10-6^пр) кОм |
|
1 МОм |
±(10-5^изм + 10-5^пр) МОм |
±(10-5^изм + 10-5^пр) МОм |
|
10 МОм |
±(5- 10-5^изм + 5- 10-5^пр) МОм |
±(2^ 10-5 • Rизм + 2-10-5 • Rпр) МОм |
|
100 МОм |
±(5П0-5^изм + 10-5/Ипр) МОм |
±(10-5^изм + 2- 10-5^пр) МОм |
|
1 ГОм |
±(5П0-5^изм + 10-5^пр) ГОм |
±(10-5^изм + 2П0-5^пр) ГОм |
|
1) R-изм - измеренное мультиметром значение сопротивления постоянного тока, Ом (кОм, МОм, ГОм) 2) Rпр - значение предела измерений сопротивления постоянного тока, Ом (кОм, МОм, ГОм) | ||
Таблица 12 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
190 430 452 |
|
Масса, кг, не более |
12 |
|
Нормальные условия применения: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от +18 до +28 от 98 до 105 90 |
|
Рабочие условия применения: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от +5 до +40 от 98 до 105 90 |
Таблица 13 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
11000 |
Знак утверждения типа
наносится на заднюю панель мультиметров методом трафаретной печати в месте, указанном на рисунке 2, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мультиметр прецизионный |
РИП-МП |
1 |
|
Руководство по эксплуатации |
ВРПЕ.411182.001 РЭ |
1 |
|
Паспорт |
ВРПЕ.411182.001 ПС |
1 |
|
Кабель питания сетевой |
_ |
1 |
|
Комплект щупов |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации ВРПЕ.411182.001 РЭ.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17.03.2022 №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Технические условия ВРПЕ.411182.001 ТУ «Мультиметр прецизионный РИП-МП».
