Машины испытательные универсальные сервогидравлические HD
| Номер в ГРСИ РФ: | 97806-26 |
|---|---|
| Производитель / заявитель: | ООО "СИНЕРКОН", г. Москва |
Машины испытательные универсальные сервогидравлические HD (далее - машины) предназначены для измерений силы, перемещения, деформации при испытаниях материалов на растяжение, сжатие и изгиб при статическом и циклическом нагружении.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97806-26 | ||||||||||||
| Действует | по 24.02.2031 | ||||||||||||
| Наименование | Машины испытательные универсальные сервогидравлические | ||||||||||||
| Модель | HD | ||||||||||||
| Модификации |
HD-50-II-5-0.5-0.36-0.2 HD-250-II-5-0.5-0.36-0.2 HD-2000-IV-10-1-0.5-1 |
||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2b654ad4-8101-1023-2e5d-3467e70f06ed | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «СИНЕРКОН», РОССИЯ, 117587, г. Москва, ш. Варшавское, д. 118, к. 1
Поверка
| Методика поверки / информация о поверке |
МП-897-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные сервогидравлические HD. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
97806-26: Описание типа
2026-97806-26.pdf
Файл устарел
|
Скачать | 325.7 КБ | |
|
97806-26: Методика поверки
МП-897-2025
2026-mp97806-26.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
97806-26: Описание типа
2026-97806-26-1.pdf
|
Скачать | 325.7 КБ | |
|
97806-26: Методика поверки
МП-897-2025
2026-mp97806-26-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Машины испытательные универсальные сервогидравлические HD (далее - машины) предназначены для измерений силы, перемещения, деформации при испытаниях материалов на растяжение, сжатие и изгиб при статическом и циклическом нагружении.
Описание
Принцип действия машин основан на преобразовании электрической энергии сервогидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным (далее - датчик) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из силозадающего модуля, электрогидравлического шкафа, блока измерения и управления.
Силозадающий модуль состоит из рамы, одного или нескольких гидроцилиндров и универсальных переходников.
Блок измерения и управления состоит из цифрового контроллера и персонального компьютера с установленным пользовательским программным обеспечением.
Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается автоматическими и неавтоматическими измерителями продольных перемещений (деформаций). Измерители имеют возможность подключения к модулю управления машин.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы, перемещения (деформации), обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машин, обработка, анализ и отображение результатов измерений осуществляется специализированным программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины комплектуются одним или несколькими датчиками силоизмерительными тензорезисторными с различными диапазонами измерений, не превышающими верхний предел диапазона измерений силы машины.
Выпускаемые модификации машин различаются конструктивным исполнением силозадающего модуля, ходом штока гидроцилиндра, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы. Машины могут быть оснащены дополнительным гидравлическим приводом, защитным ограждением. Цвет внешнего вида машин может определяться требованием заказчика.
Структура обозначения машин:
HD-X-A-B-C-D-E
где,
HD - обозначение типа машин.
Х - верхний предел диапазона измерений силы (нагрузки), принимающий значения: 10 (10 кН); 20 (20 кН); 25 (25 кН); 50 (50 кН); 100 (100 кН); 200 (200 кН); 250 (250 кН); 300 (300 кН); 500 (500 кН); 750 (750 кН); 1000 (1000 кН); 1500 (1500 кН); 2000 (2000 кН).
А - исполнение силозадающего модуля (I; II; III; IV; V; VI);
B - пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., принимающие значения: 5 (±0,005 мм); 10 (±0,01 мм);
С - пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, принимающие значения: 0.5 (±0,5 %); 1 (±1,0 %);
D - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающие значения: 0.36 (±0,36 %); 0.5 (± 0,5 %);
E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины, принимающий значения: 0.2 (0,2 %); 0.6 (0,6 %); 1 (1,0 %).
Дополнительно, машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию
заказчика.

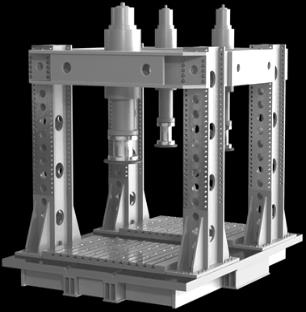

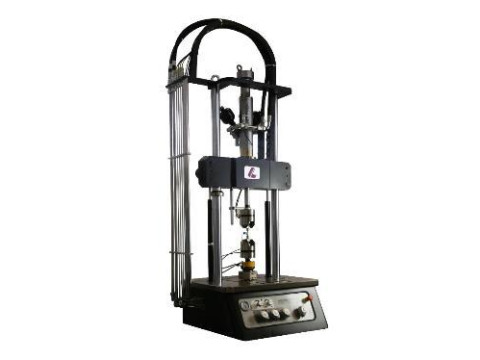

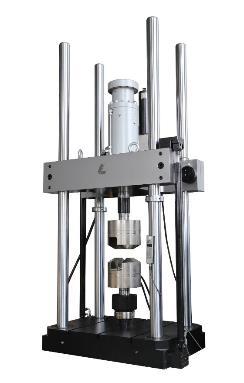

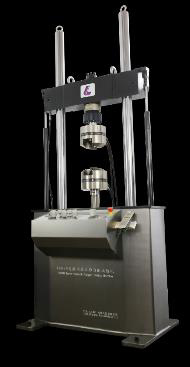

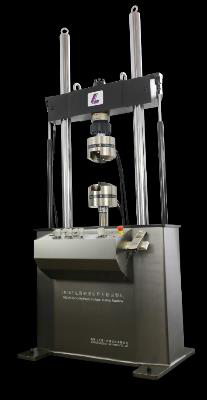

Общий вид машин представлен на рисунках 1 - 6.
Рисунок 1 - Общий вид машин исполнения I
Рисунок 2 - Общий вид машин исполнения II
Рисунок 3 - Общий вид машин исполнения III
Рисунок 4 - Общий вид машин исполнения IV
Рисунок 5 - Общий вид машин исполнения V
Рисунок 6 - Общий вид машин исполнения VI
Идентификация машины осуществляется методом визуального осмотра силозадающего модуля и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию об изготовителе, наименовании и модификации машины, заводском номере, дате изготовления, а также изучения эксплуатационных документов (руководство по эксплуатации, паспорт), которые входят в обязательный комплект поставки машины и содержат информацию о метрологических и технических характеристиках. Обозначение места нанесения на машину маркировочной таблички на примере машины исполнения II приведено на рисунке 7.
Обозначение места нанесения маркировочной таблички
Рисунок 7 - Обозначение места нанесения маркировочной таблички на примере машины исполнения II
Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати. Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины модификации HD-250-II приведено на рисунке 8.
Рисунок 8 - Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины HD-250-II
Пломбирование машин не предусмотрено.
Нанесение знака поверки на машины не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SYNERCONHSW |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Верхний предел диапазона измерений силы (нагрузки), кН |
|
HD-10 |
10 |
|
HD-20 |
20 |
|
HD-25 |
25 |
|
HD-50 |
50 |
|
HD-100 |
100 |
|
HD-200 |
200 |
|
HD-250 |
250 |
|
HD-300 |
300 |
|
HD-500 |
500 |
|
HD-750 |
750 |
|
HD-1000 |
1000 |
|
HD-1500 |
1500 |
|
HD-2000 |
2000 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины |
0,2; 0,6; 1,0 1) |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±0,36; ±0,5 1) |
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., мм |
±0,005; ±0,01 1) |
|
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, % |
±0,5; ±1,0 1) |
|
Примечание: 1) Фактическое значение характеристики указано в паспорте на машину. | |
Таблица 4 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM
|
Модификация |
Диапазон измерений перемещений (деформаций), мм |
|
DM-10.S |
от 0,0 до 2,5 |
|
DM-11.S |
от 0,0 до 4,0 |
|
DM-12.S |
от 0,0 до 7,0 |
|
DM-13.S |
от 0,0 до 10,0 |
|
DM-14.S |
от 0,0 до 12,0 |
|
DM-15.S |
от -5,0 до 25,0 |
|
DM-16.S |
от -0,5 до 0,5 |
|
DM-17.S |
от -1,0 до 5,0 |
|
DM-18.S |
от -2,0 до 4,0 |
|
DM-19.S |
от -2,0 до 5,0 |
|
DM-20.S |
от -5,0 до 5,0 |
|
DM-21.S |
от -6,0 до 40,0 |
|
DM-22.S |
от 0,0 до 250,0 |
|
DM-23.S |
от -1 до 10 |
|
DM-24.S |
от -2,5 до 25,0 |
|
Примечание: S - исполнение по точности измерений деформаций и база установки указывается в паспорте на машину | |
Таблица 5 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM
|
Исполнение по точности измерений деформаций (S) |
Относительная погрешность определения начальной расчетной длины (базы), % |
Допускаемая погрешность перемещений (деформаций) | |
|
В диапазоне от 0 до 0,3 мм включ., мкм |
В диапазоне св. 0,3 мм до наибольшего предела измерений, % | ||
|
0,5 |
±0,5 |
±1,5 |
±0,5 |
|
1 |
±1,0 |
±3 |
±1,0 |
|
2 |
±2,0 |
±6 |
±2,0 |
Таблица 6 - Технические характеристики
|
Модификация |
Габаритные размеры силозадающего модуля, мм, не более 1) |
Масса силозадающего модуля, кг, не более 1) | ||
|
Ширина |
Глубина |
Высота | ||
|
HD -Х-1 |
1000 |
1000 |
3000 |
1500 |
|
HD -Х- II |
2500 |
2000 |
5000 |
4500 |
|
HD -Х- III |
2600 |
2100 |
6200 |
3500 |
|
HD -Х- IV |
2600 |
2100 |
6200 |
9000 |
|
HD -Х- V |
6000 |
5000 |
6000 |
18000 |
|
HD -Х- VI |
10000 |
10000 |
7500 |
28000 |
|
Примечание: 1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины. | ||||
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380 ± 38 50 ± 2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность % |
от +15 до +35 от 20 до 80 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом офсетной печати.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная серво-гидравлическая HD |
модификация в соответствии с договором поставки |
1 шт. |
|
1) Измеритель перемещений (деформаций) |
модификация в соответствии с договором поставки |
2) шт |
|
Шкаф электрогидравлический |
- |
1 шт. |
|
Программное обеспечение на флэш носителе |
- |
1 шт. |
|
1) Пульт оператора ручного управления с устройством соединительным |
- |
1 шт. |
|
1) Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
2) компл. |
|
1) Шланги гидравлические (комплект) |
- |
2) компл. |
|
Паспорт |
НП.Х.О1.ПС |
1 экз. |
|
Руководство по эксплуатации |
НВ.Х.01.РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: 1) Наличие в зависимости от договора поставки. 2) Количество в зависимости от договора поставки и модификации машины. | ||
Сведения о методах измерений
приведены в разделе 5.4 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
ТУ26.51.62-006-84076327-2023 «Машины испытательные универсальные
сервогидравлические HD. Технические условия»
