Зонды периферийного узла Системы контроля, мониторинга и управления трафиком

Назначение

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание

К настоящему типу средств относятся Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ), следующих модификаций КМУТ М4, КМУТ-10 М1. В зависимости от исполняемых функций Зонды КМУТ имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов КМУТ к национальной шкале времени Российской Федерации UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), которые могут входить в ее состав, по сетям пакетной передачи данных.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В зависимости от функциональных возможностей и конструктивного исполнения Зонды КМУТ позволяют:

- проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи (модификации КМУТ-10 М1);

- обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

- определять наличие напряжения в сети электропитания зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени Российской Федерации UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Зонды КМУТ имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку. Корпус зондов КМУТ изготавливается из металлического сплава, может окрашиваться в различные цвета, также имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов.

Конструктивно зонды КМУТ модификации КМУТ М4 выполнены в виде блоков, в которых размещены специализированные электронные платы. Интерфейсы для подключения к сети связи, кабелей управления располагаются на лицевой или задней панели зонда КМУТ.

Конструктивно зонды КМУТ модификации КМУТ-10 М1 выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив. Светодиодные индикаторы состояния зонда КМУТ, кнопки управления зондом КМУТ, вентиляционные решетки сетчатого, перфорированного или жалюзийного типа с геометрическим узором располагаются на лицевой панели зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

Общий вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 - 4.

Конструкцией предусмотрена возможность установки пломб. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов КМУТ. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки.

Место для знака

утверждения типа

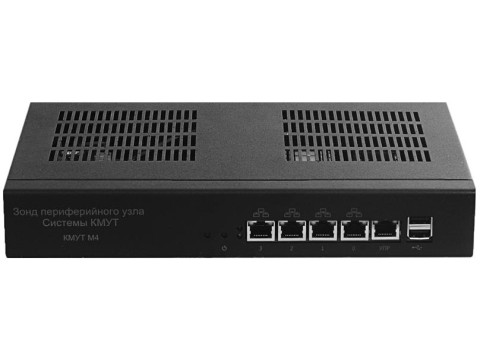

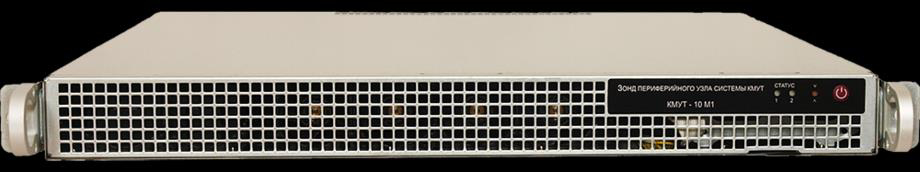

Рисунок 1 - Общий вид зонда КМУТ модификации КМУТ М4

Место нанесения заводского номера

Место пломбировки

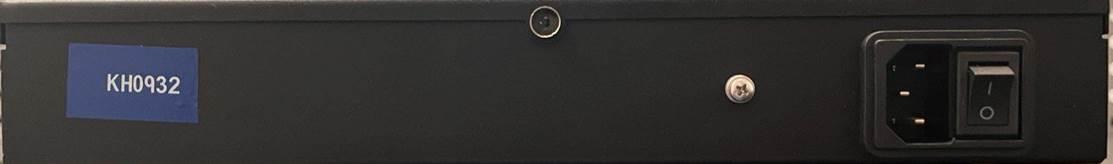

Рисунок 2 - Общий вид задней панели зонда КМУТ модификации КМУТ М4

Место пломбировки

Место нанесения

заводского номера

Место для знака утверждения типа

Место пломбировки

Место нанесения

заводского номера

Место нанесения

Место пломбировки

заводского номера

Место для знака утверждения типа

Место для знака утверждения типа

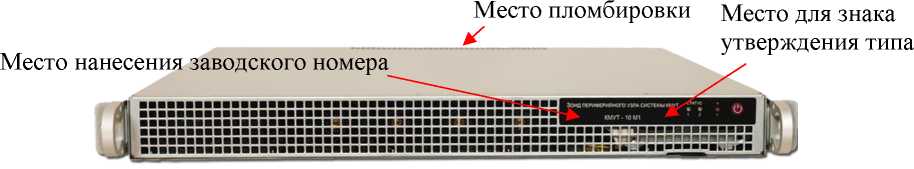

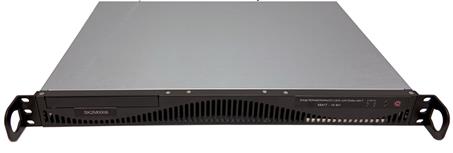

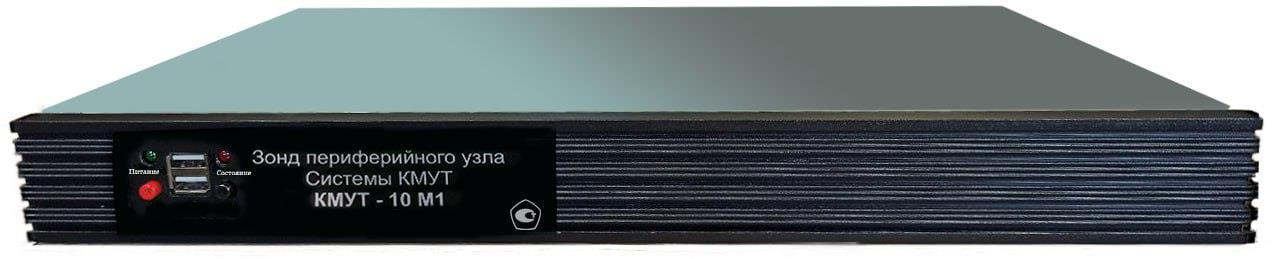

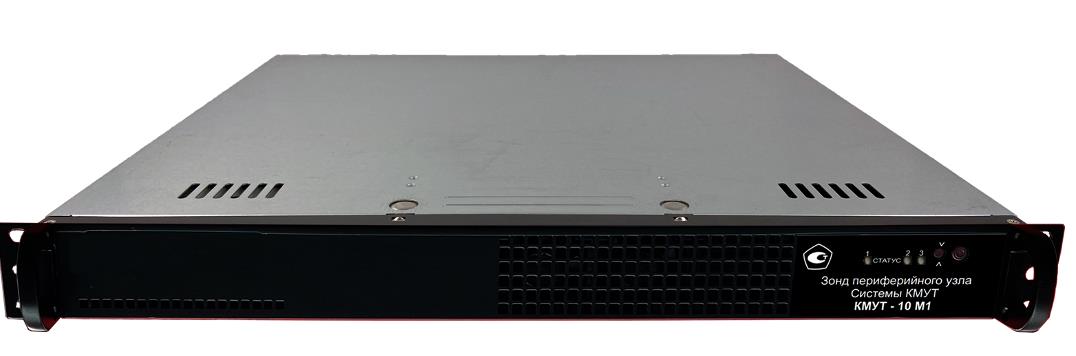

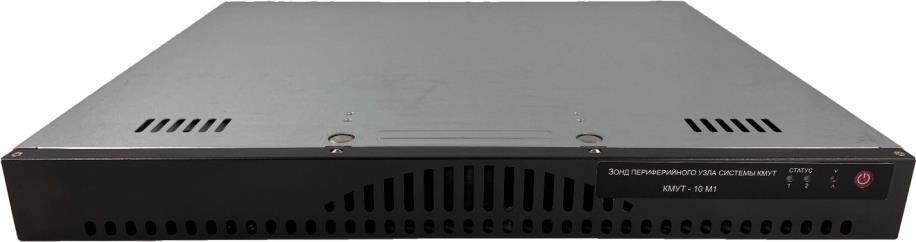

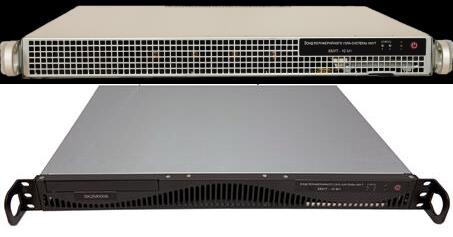

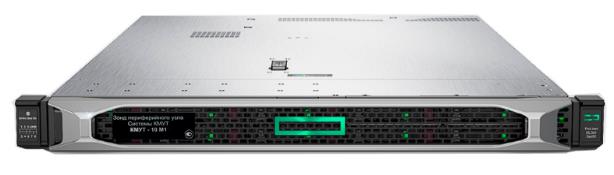

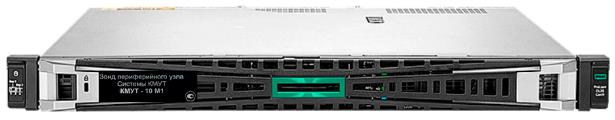

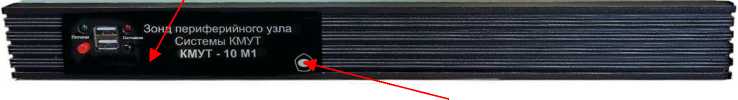

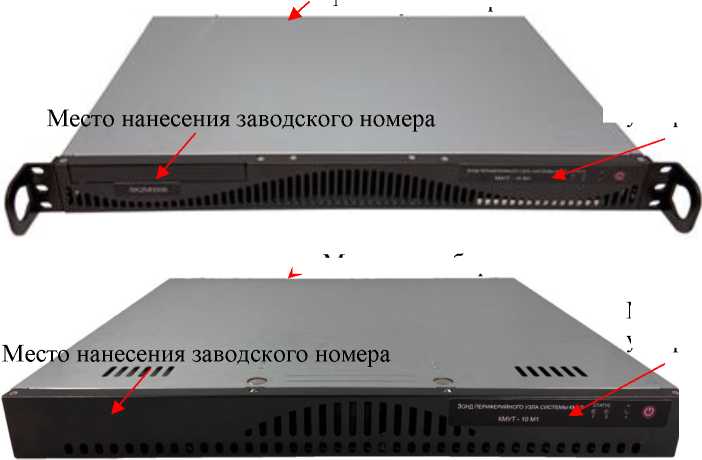

Рисунок 3 - Общий вид зонда КМУТ модификации КМУТ-10 М1. Варианты исполнения в различных корпусах

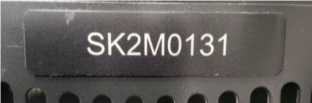

Рисунок 4 - Общий вид наклейки с заводским номером зонда КМУТ модификации КМУТ-10 М1

Программное обеспечение

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики зондов КМУТ

Таблица 3 - Основные технические характеристики зондов

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.002 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты», раздел 6: пункты 6.1.1.2, 6.1.1.4

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных», раздел 5: пункты 5.2, 5.3

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 7.2 «Измерения, выполняемые при учёте объёма оказанных услуг электросвязи операторами связи» и раздел 7.3 «Измерения параметров сетей передачи данных в целях обеспечения целостности и устойчивости функционирования сетей связи общего пользования»

РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия» (взамен ЦТСВ.466961.001 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия»)
