Комплекс программно-технических средств Т-системы ДОФ

Назначение

Комплекс программно-технических средств Т-системы ДОФ (далее - комплекс) предназначен для измерений и воспроизведения силы постоянного электрического тока, с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

Описание

Принцип действия комплекса заключается в приёме входных электрических сигналов, их гальванической развязке и последующем аналогово-цифровом преобразовании (далее - АЦП) с формированием цифрового кода. Сформированный цифровой код передаётся в модуль центрального процессора, где обрабатывается в соответствии с заданными алгоритмами. Формирование выходных электрических сигналов осуществляется путём преобразования цифрового кода, сформированного модулем центрального процессора, в аналоговый сигнал с использованием цифро-аналогового преобразователя (далее - ЦАП) и последующей передачей его через цепи гальванической развязки на выходные цепи комплекса.

Комплекс предназначен для использования в качестве компонента автоматизированной системы управления технологическим процессом (далее - АСУ ТП), имеет модульную структуру и состоит из оборудования среднего и верхнего уровня АСУ ТП.

Средний уровень АСУ ТП обеспечивает:

- сбор и обработку информации от датчиков;

- анализ входных данных, формирование блока данных для передачи на верхний уровень;

- формирование и выдача на исполнительные механизмы выходных сигналов по заложенным алгоритмам;

- выполнение алгоритмов блокировок;

- обработка запросов от сервера ввода/вывода;

- выполнение расчетных функций;

- обработка сбоев и отказов модулей.

Верхний уровень АСУ ТП предназначен для дистанционного централизованного контроля и управления технологическим оборудованием АСУ ТП, и обеспечивает выполнение следующих функций:

- организация и координация вычислительных процессов, реализующих задачи контроля и управления объектом;

- ведение и хранение баз данных (журнала событий), хранение значений уставок;

- представление операторам в графической форме в реальном времени информации о технологических процессах и состоянии основного и вспомогательного оборудования;

- взаимодействие со смежными локальными системами управления и системами безопасности.

Средний уровень образуют устройства сбора, обработки и передачи полученной информации от устройств нижнего уровня (датчиков) на верхний уровень и от верхнего уровня на нижний. Оборудование среднего уровня включает в себя:

- шкаф терминальный 1 ПСУ 3 (далее - ШТ1 ПСУ3);

- шкаф терминальный 2 ПСУ 3 (далее - ШТ2 ПСУ3);

- шкаф управления ПЛК ПСУ 3 (далее - ШУ ПЛК ПСУ3);

- шкаф управления ПСУ 4 (далее - ШУ ПСУ4);

- шкаф управления ПСУ 5 (далее - ШУ ПЛК ПСУ5).

Оборудование верхнего уровня включает в себя:

- сервер АСУ ТП - 1 шт;

- АРМ оператора - 5 шт.

Измерительные каналы (далее - ИК) комплекса формируются на базе контроллеров ЭЛСИ-ТМК и включают в себя следующие функциональные компоненты:

- преобразователи аналоговых сигналов с гальванической развязкой ABHH17-2RPS-I-2-01, выполняющие преобразование входных и выходных электрических сигналов (активных и пассивных, двухпроводного исполнения) с обеспечением гальванической развязки;

- многоканальные модули входных и выходных аналоговых сигналов: модули аналогового ввода TA 715, обеспечивающие прием и преобразование входных электрических сигналов и модули аналогового вывода TA 714, предназначенные для формирования выходных электрических сигналов. Оба типа модулей осуществляют прием/передачу измеренных данных в цифровом виде процессорному модулю посредством устройств связи с объектом TC 711 по линиям связи;

- процессорные модули TC 712, выполняющие обработку измерительной информации, поступающей от модулей ввода/вывода, формирование выходных цифровых сигналов согласно заданным алгоритмам и передачу этих сигналов через модули связи для последующего использования, а также отображение результатов измерений на АРМ оператора.

Состав измерительных каналов комплекса и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте.

В комплексе предусмотрено резервирование питания.

Комплекс поддерживает передачу данных по протоколу Modbus TCP по Ethernet.

К комплексу данного типа относится комплекс программно-технических средств Т-системы ДОФ с заводским номером Ц0071081.

Заводской номер комплекса, идентифицирующий экземпляр средства измерений, в виде обозначения, состоящего из буквы кириллического алфавита и последовательности арабских цифр, наносится методом лазерной гравировки на алюминиевую табличку, приклеиваемую на внутреннюю поверхность двери ШУ ПЛК ПСУ3.

Общий вид шкафов комплекса с указанием места нанесения идентификационной таблички комплекса, общий вид идентификационной таблички комплекса с местом нанесения заводского номера и знака утверждения типа представлена на рисунке 1.

Структурная схема комплекса приведена на рисунке 2.

Нанесение знака поверки на комплекс не предусмотрено.

Предусмотрено закрытие дверей шкафов на ключ. Пломбирование комплекса не предусмотрено.

Место нанесения заводского номера

Место нанесения идентификационной таблички комплекса на ШУ ПЛК ПСУ3

Место нанесения знака утверждения типа

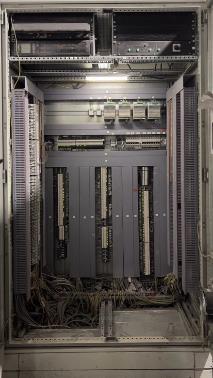

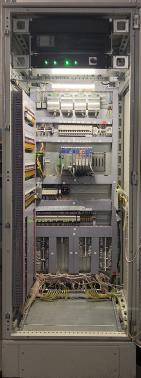

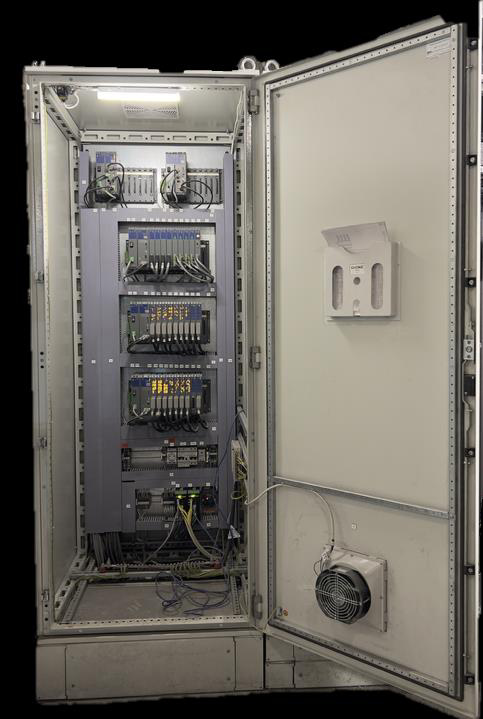

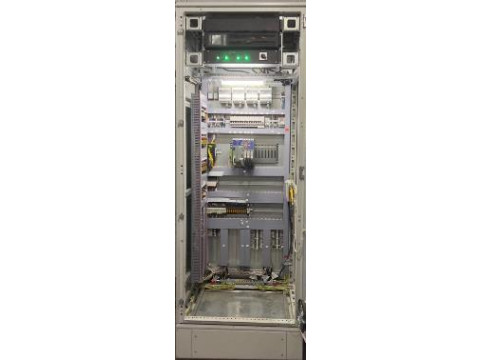

Рисунок 1 - Общий вид шкафов комплекса с указанием места нанесения идентификационной таблички комплекса, вид идентификационной таблички комплекса с местом нанесения заводского номера и знака утверждения типа

пл к элси-тмк

АВИН17-2RPS-I-2-01   АВИН17-2RPS-I-2-01

Рисунок 2 - Структурная схема ИК комплексов

Программное обеспечение

Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

Встроенным ПО комплекса является ПО модулей контроллера и модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению во время работы.

Внешнее ПО разделяется на ПО серверной части и ПО АРМ оператора, которые позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК и АРМ оператора, а также архивировать и просматривать результаты ранее выполненных измерений.

Метрологические характеристики комплекса оцениваются с учетом влияния встроенного и внешнего ПО.

Уровень защиты встроенного и внешнего ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплекса приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Идентификационные данные внешнего ПО

Технические характеристики

Таблица 3 - Метрологические характеристики измерительных каналов комплекса

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится методом лазерной гравировки на алюминиевую табличку, приклеиваемую на внутреннюю поверхность двери ШУ ПЛК ПСУ3, согласно схеме, указанной на рисунке 1, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.4 «Метод измерений» руководства по эксплуатации ДГЗС7-035127 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
