Теплосчетчики МИРТЕК-43-РУ
| Номер в ГРСИ РФ: | 96887-25 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "МИРТЕК", г.Таганрог |
Теплосчетчики МИРТЕК-43-РУ (далее по тексту - теплосчетчики) предназначены для измерений количества тепловой энергии, параметров теплоносителя в закрытых водяных системах теплоснабжения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96887-25 | ||||||||||||||||||||||||||||||||||||
| Действует | по 17.11.2030 | ||||||||||||||||||||||||||||||||||||
| Наименование | Теплосчетчики | ||||||||||||||||||||||||||||||||||||
| Модель | МИРТЕК-43-РУ | ||||||||||||||||||||||||||||||||||||
| Модификации |
МИРТЕК-43-РУ-2-3-4-5-6-7, где: 2 - Диаметр номинальный (DN): 15 - 15 мм; 20 - 20 мм; 3 - Номинальный расход теплоносителя: 0,6 - 0,6 м3/ч; 1,5 - 1,5 м3/ч; 2,5 – 2,5 м3/ч; 4 - Интерфейс связи: RS485 – интерфейс RS-485; RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса; RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса; RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса; G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса; RFWF/n – радиоинтерфейс WiFi, где n – номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать); RFLT/n – радиоинтерфейс LTE, где n – номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать); (Нет символа) – интерфейс отсутствует; 5 - Дополнительные функции: H – датчик магнитного поля; In – дискретный вход, где n – количество входов; O – оптический порт; Qn – дискретный выход, где n – количество выходов; T – импульсный выход; V – электронная пломба; (Нет символа) – дополнительные функции отсутствуют; 6 - Модификация электронной части: D1 – модификация 1; 7 - Номер исполнения счетчика: n – число, обозначающее номер исполнения счетчика (для исполнения 1 номер допускается не указывать). На испытание представлены: МИРТЕК-43-РУ-15-0,6-RS485-O-D1 МИРТЕК-43-РУ-15-1,5-RS485-O-D1 МИРТЕК-43-РУ-20-2,5-RS485-O-D1 |
||||||||||||||||||||||||||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 61b0c529-b2c7-1c6a-66d0-ee98e2ee6dde | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «МИРТЕК – Системы учета воды», РОССИЯ, 347927, Ростовская область, г.о. город Таганрог, г. Таганрог, ул. Поляковское шоссе, зд. 15К; ООО «МИРТЕК», РОССИЯ, 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д; ООО «МИРТЕК», РОССИЯ, 347927, Ростовская обл., г. о. город Таганрог, г. Таганрог, ул. Поляковское шоссе, зд. 15К
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1156-449-2025 Государственная система обеспечения единства измерений Теплосчетчики МИРТЕК-43-РУ Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96887-25: Описание типа
2025-96887-25.pdf
|
Скачать | 229.2 КБ | |
|
96887-25: Методика поверки
РТ-МП-1156-449-2025
2025-mp96887-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Теплосчетчики МИРТЕК-43-РУ (далее по тексту - теплосчетчики) предназначены для измерений количества тепловой энергии, параметров теплоносителя в закрытых водяных системах теплоснабжения.
Описание
Принцип действия теплосчетчиков состоит в измерении объемного расхода, объема, температуры теплоносителя в трубопроводах с последующим вычислением тепловой энергии.
Конструктивно теплосчетчики состоят из гидравлической части и установленной сверху на гидравлическую часть электронной части.
Гидравлическая часть представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения теплоносителя.
Электронная часть имеет неразборную конструкцию, состоящую из вычислителя, который представляет собой плату электронного модуля, установленного в корпус, и двух подключенных к электронному модулю термометров сопротивления.
Гидравлическая часть подключена к электронной части соединительными кабелями.
Электронная часть может быть отсоединена от гидравлической части и установлена в удобном для снятия показаний месте в пределах длины соединительных кабелей.
Электронный модуль представляет собой микропроцессорное электронное устройство с жидкокристаллическим индикатором (далее по тексту - ЖКИ) и кнопкой управления. На ЖКИ индицируются числовые значения вычисленных и измеренных величин, тип индицируемого параметра, его размерность, а также режимы работы. Кнопка управления предназначена для переключения режимов индикации. Архивные данные и настроечные параметры теплосчетчика хранятся в энергонезависимой памяти электронного модуля.
Теплосчетчик обеспечивает измерение календарного времени и интервалов времени.
Теплосчетчик может быть укомплектован интерфейсами связи, дискретными выходами, дискретными входами, импульсным выходом для подключения дополнительных средств измерений.
Питание теплосчетчика осуществляется от встроенной батареи.
Теплосчетчик может устанавливаться как в подающем, так и в обратном трубопроводе системы теплоснабжения.
Теплосчетчики изготовлены из материалов, устойчивых к коррозии.
Теплосчетчики выпускаются различных модификаций, отличающихся номинальным диаметром, номинальным расходом теплоносителя, интерфейсом связи, дополнительными функциями, в соответствии с представленной структурой обозначений:
МИРТЕК-43-РУ -□□-□□- □□□□□□□□ — □ -□□ -□□
■ i : Тип теплосчетчика
■ 2 : Диаметр номинальный (DN)
15 - 15 мм
20 - 20 мм
■ Номинальный расход теплоносителя
0,6 - 0,6 м3/ч
1,5 - 1,5 м3/ч
2,5 - 2,5 м3/ч
• 4 : Интерфейс связи
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует ■ 5 : Дополнительные функции
H - датчик магнитного поля
In - дискретный вход, где n - количество входов
O - оптический порт
Qn - дискретный выход, где n - количество выходов
T - импульсный выход
V - электронная пломба
(Нет символа) - дополнительные функции отсутствуют
• М '■ Модификация электронной части
D1 - модификация 1
•: 7 : Номер исполнения счетчика
n - число, обозначающее номер исполнения счетчика (для исполнения 1 номер допускается не указывать).
Исполнение не связано с метрологическими характеристиками счетчика.
Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую на корпусе электронной части, навешиваемую на внешнюю сторону теплосчетчика, с применением проволоки.
Заводской номер представляет собой буквенно-цифровое или цифровое обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом офсетной печати, или иным способом на лицевую панель электронной части теплосчетчика.
Защита от несанкционированного доступа к внутренним элементам теплосчетчиков и средствам регулировки обеспечивается неразборной конструкцией электронной части и ее пломбировкой.
Общий вид теплосчетчиков приведен на рисунках 1 - 2.

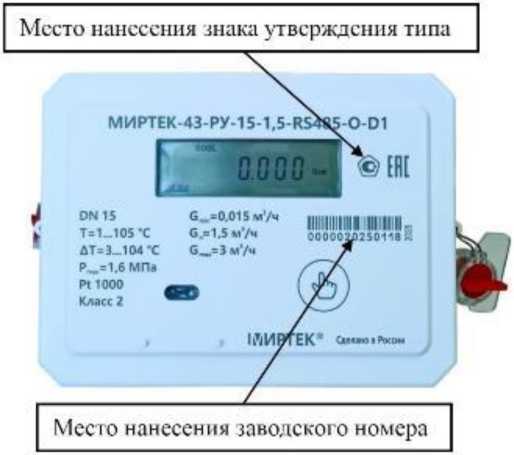

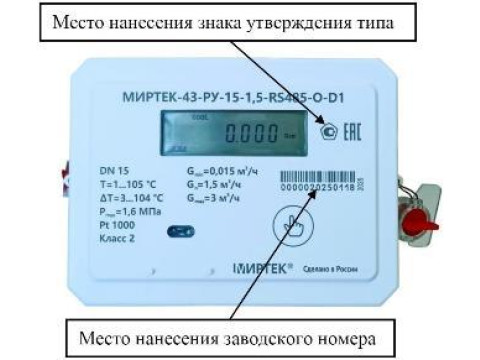

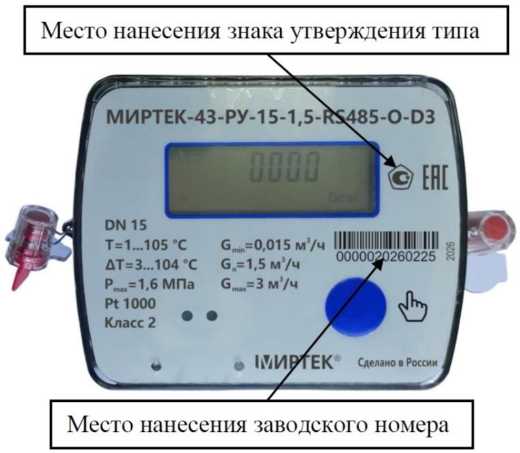

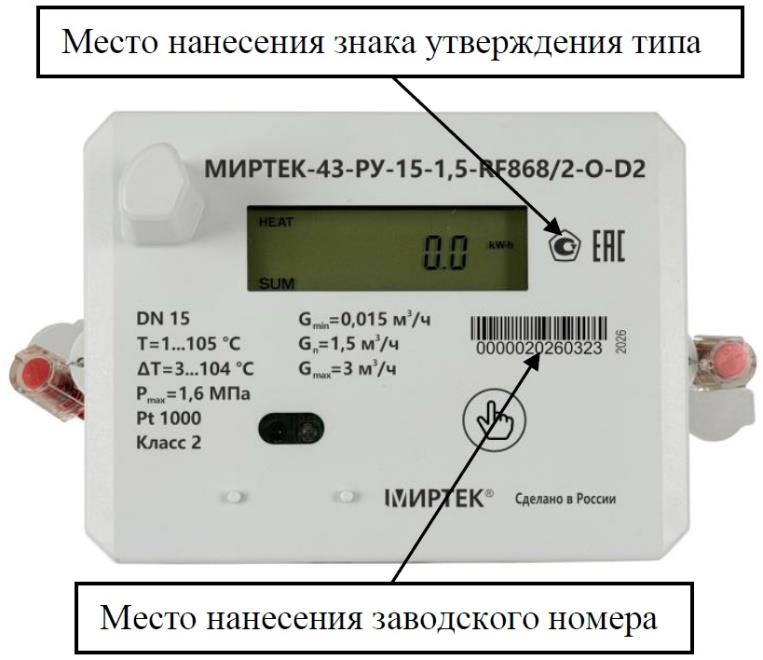

Рисунок 1 - Общий вид средства измерений

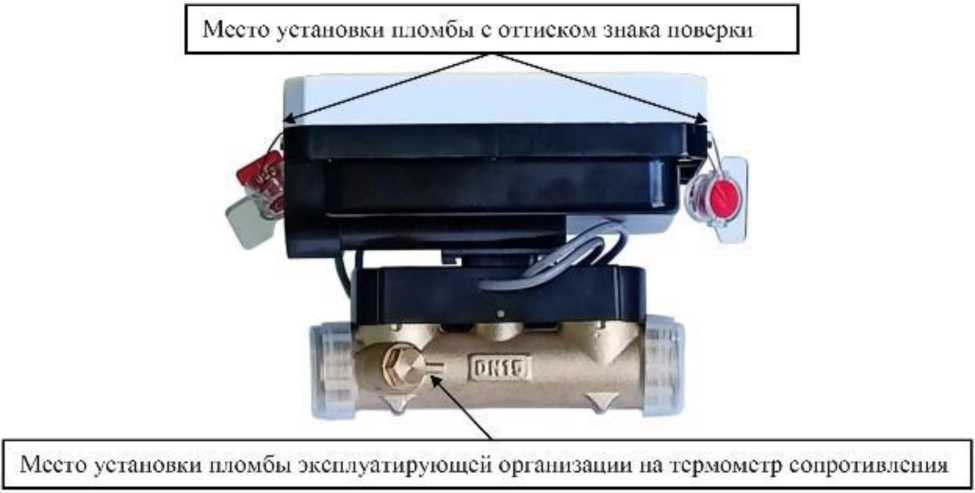

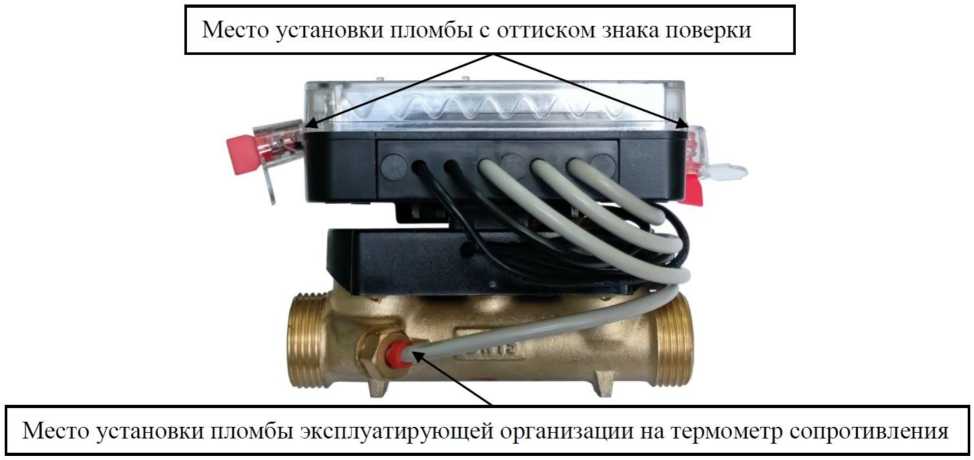

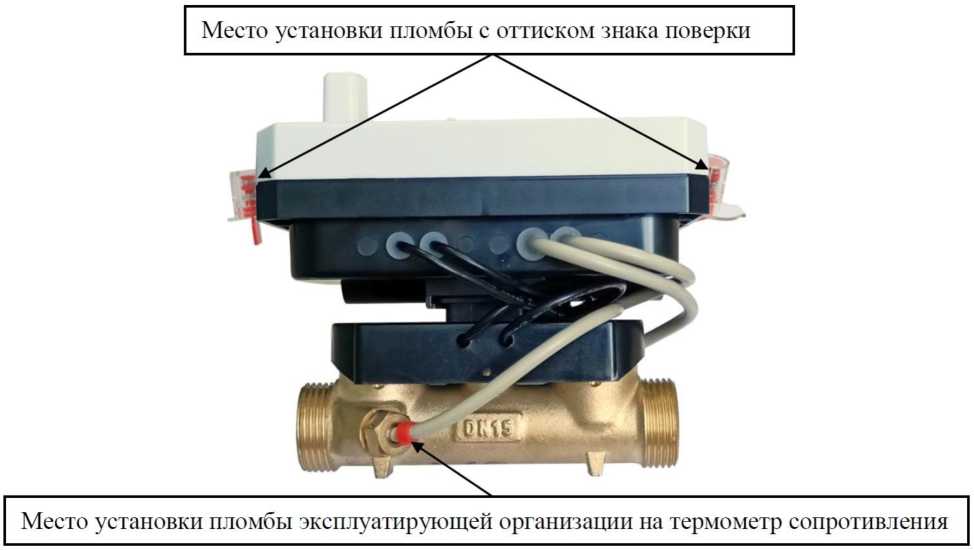

Место установки пломбы эксплуатирующей организации на термометр сопротивления
Место установки пломбы с оттиском знака поверки
Рисунок 2 - Схема пломбировки средства измерений
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) теплосчетчиков разделено на метрологически значимую и метрологически незначимую части. ПО записывается на стадии производства.
ПО теплосчетчиков является встроенным, располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Энергонезависимая память предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
Метрологические характеристики теплосчетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTG4 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.хх 1) |
|
Цифровой идентификатор ПО |
- |
|
1) Номер версии ПО состоит из одной цифры номера версии метрологически значимой части, и двух символов номера версии метрологически незначимой части, разделенных точкой, где каждому символу «х» могут соответствовать арабские цифры и буквы латинского алфавита | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||
|
Диаметр номинальный (DN) |
15 |
20 | |
|
Номинальный объемный расход жидкости Gn, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наименьший объемный расход жидкости Gmn, м3/ч |
0,012 |
0,015 |
0,025 |
|
Наибольший объемный расход жидкости Gmax, м3/ч |
1,2 |
3 |
5 |
|
Порог чувствительности, м3/ч, не более |
0,004 |
0,004 |
0,008 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерениях объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02^ Gmax/ G ), но не более ±4 | ||
|
Диапазон измерений температуры теплоносителя, °C |
от 1 до 105 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерениях температуры теплоносителя, °C |
±(0,6+0,004^| t1) | ||
|
Диапазон измерений разности температур теплоносителя, °C |
от 3 до 104 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерениях разности температур теплоносителя, % |
±(0,5+3- Atmin /At) | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика, % |
±(0,5+Atmin /At) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерениях количества тепловой энергии,% |
±(3+4 • Atmin /At+0,02^ Gmax/ G ) | ||
Продолжение таблицы 2________________________________________________________
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 |
|
Класс точности теплосчетчика по ГОСТ Р 51649-2014 |
2 |
|
G - измеренное значение объемного расхода жидкости, м3/ч; Atmin - наименьшая разность температур, °C; At - измеренное значение разности температур, °C; t - измеренное значение температуры, °C. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр номинальный (DN) |
15 |
20 |
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,6 (16) | |
|
Напряжение элемента питания постоянного тока, В |
3,6±0,1 | |
|
Габаритные размеры, мм, не более: - длина |
134 |
134 |
|
- ширина |
95 |
95 |
|
- высота |
103 |
113 |
|
Масса, кг, не более |
0,8 |
0,9 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +55 | |
|
- относительная влажность воздуха, % |
от 5 до 98 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на лицевую панель электронной части теплосчетчика офсетной печатью или другим способом, не ухудшающим качества, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений________________________________________
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
МИРТЕК-43-РУ |
1 шт. |
|
Паспорт |
МИРТ.400800.004ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
МИРТ.400800.004РЭ |
1 экз. |
|
Комплект монтажный 2) |
_ |
1 шт. |
|
Упаковка (потребительская тара) |
_ |
1 шт. |
|
1) В электронном виде на официальном сайте производителя mirte 2) По заказу |
kgroup.com | |
Сведения о методах измерений
приведены в разделе 1.4 руководства по эксплуатации МИРТ.400800.004РЭ.
Нормативные документы
Приказ Минстроя России от 17.03.2014 N 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Росстандарта от 26.09.2022 N 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);
Приказ Росстандарта от 19.11.2024 N 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (часть 2);
Приказ Росстандарта от 26.09.2022 N 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
МИРТ.400800.004ТУ «Теплосчетчики МИРТЕК-43-РУ. Технические условия».
